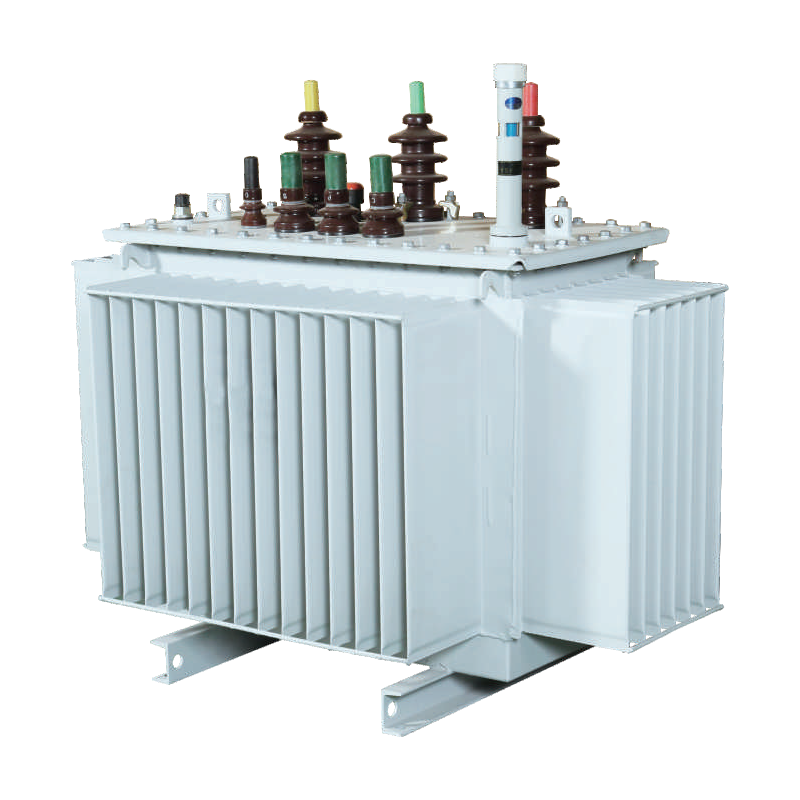

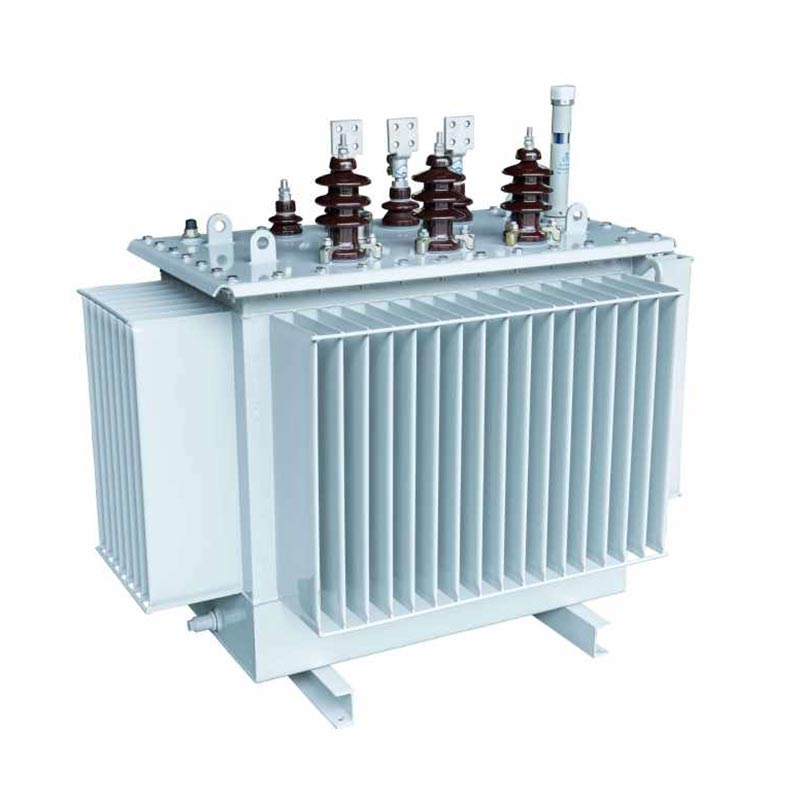

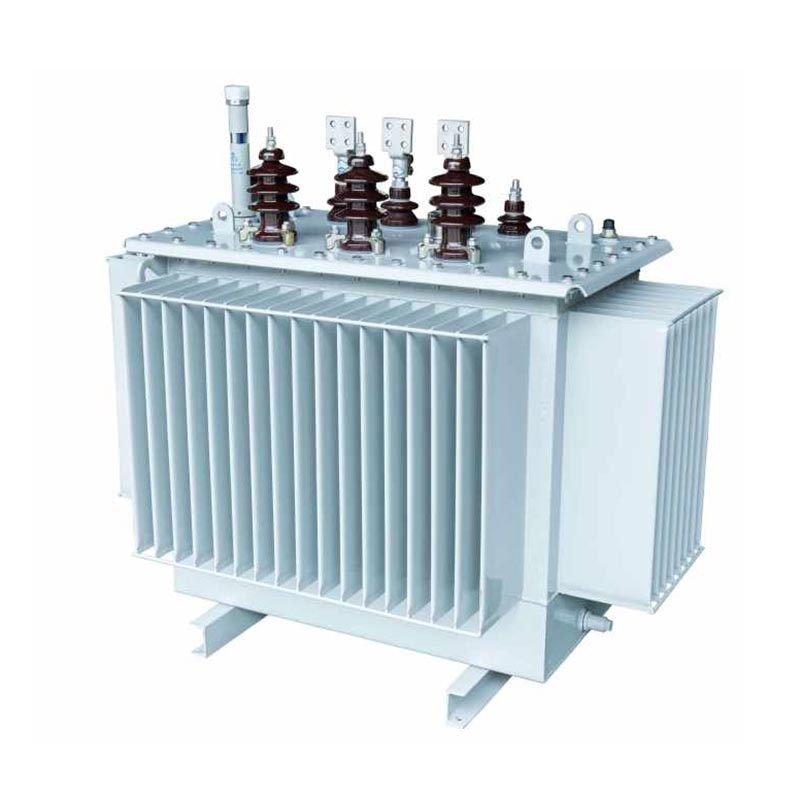

3-фазный распределительный трансформатор Онан

Трехфазный распределительный трансформатор USUNE Onan (ONAN) разработан и изготовлен независимой компанией USUNE, профессиональный производитель, интегрирующий исследования и разработки, производство и продажи. Он специально разработан для мощности удовлетворение потребностей современных городских и сельских районов, а также промышленных и горнодобывающих предприятий, решение таких проблем, как низкий КПД, высокое энергопотребление и плохая стабильность традиционных трансформаторов. Продукт производится на стандартизированном заводе USUNE, полагаясь на строгую систему контроля качества, гарантирующую, что каждая единица оборудования соответствует международным отраслевым стандартам и может стабильно работать в различных суровых условиях эксплуатации.

В трехфазном распределительном трансформаторе Онан используется трехмерный намотанный сердечник с равносторонним треугольным сердечником. расположение, исключающее воздушные зазоры в магнитной цепи, что приводит к более плотным обмоткам и максимально короткому длина трехфазной магнитной цепи. Площадь поперечного сечения основной колонны почти круглая, что оптимизирует структура магнитной цепи, снижение энергопотребления и рабочего шума, достижение трехфазного баланса и уменьшение компонентов третьей гармоники, закладывая основу для эффективного и стабильного электроснабжения.

Этот продукт подходит для модернизации городских и сельских электросетей, а также для сценариев промышленных и горнодобывающих предприятий. может идеально сочетаться с модульными и сборными подстанциями, обеспечивая надежную поддержку электроснабжения. Как профессиональный поставщик энергетического оборудования, USUNE имеет обширный опыт исследований, разработок и производства и может предоставить индивидуальные решения в соответствии с потребностями клиента.

Основные характеристики продукта

1. Ядро

В 3-фазном распределительном трансформаторе Онан используются высококачественные листы кремниевой стали с ориентированной зернистой структурой, обладающие превосходными магнитная проницаемость и низкие потери; он использует немецкий поперечно-резательный станок GEORG с раскроем шва под углом 45°, чтобы гарантировать точность сердечника и уменьшение магнитной утечки; листы кремнистой стали сгибаются в многоступенчатую круглую форму. сечения, оптимизация магнитной цепи, снижение шума и энергопотребления, а также улучшение энергопотребления. эффективность.

2. Катушки

Катушка высокого напряжения имеет цилиндрическую форму, а катушка низкого напряжения имеет цилиндрическую форму или фольгу, что эффективно улучшает устойчивость к короткому замыканию и удару молнии. Конструкция катушки рациональная, с единым магнитным контуром. распределение, уменьшая локальный перегрев, продлевая срок службы и обеспечивая стабильную работу.

3. Масляный бак

Изготовлен из высококачественной прецизионной холоднокатаной листовой стали, изготовленной с использованием немецкого гофрированного масляного бака GEORG. производственная линия, обеспечивающая структурную прочность и герметичность. Поверхность покрыта антикоррозионным покрытием, подходит для суровых условий, таких как нефтехимические заводы, и отвечает требованиям защиты окружающей среды. гофрированная структура сочетает в себе рассеивание тепла и способность адаптироваться к тепловому расширению и сжатию масла, в то время как Герметичная конструкция замедляет старение масла и продлевает срок службы трансформатора.

4. Изоляционная структура

Трехфазный распределительный трансформатор Онан имеет изоляционную структуру класса А с превосходной изоляцией. производительность, способная выдерживать высоковольтные воздействия. Катушки высокого и низкого напряжения расположены концентрически, а между катушками используется картонная втулка с небольшим масляным зазором для улучшения изоляционных характеристик, предотвратить короткие замыкания и обеспечить безопасную и стабильную работу.

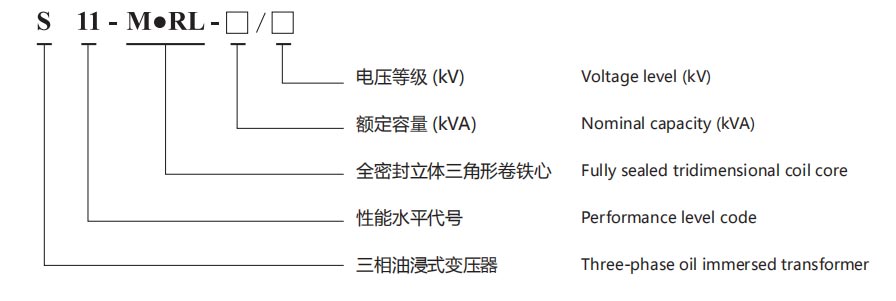

Модель продукта

Трехфазный распределительный трансформатор USUNE Onan (ONAN) охватывает три уровня напряжения: 10 кВ, 20 кВ и 36 кВ, что соответствует различные потребности в распределении электроэнергии. Его можно настроить в соответствии с фактической нагрузкой клиента, основными спецификациями, и сценарий установки, обеспечивающий гибкие решения.

Тип продукта

Экономические выгоды и энергосбережение

1. Стоимость электроэнергии (юаней/год) = [Потери холостого хода (кВт) + Потери нагрузки (кВт) × (Средняя интенсивность нагрузки)²] × 365 (дней) × 24 (Часов) × Цена на электроэнергию
2. Выбросы CO2 = [Потери на холостом ходу (кВт) + Потери при нагрузке (кВт) × (Средняя скорость нагрузки)²] × 365 (Дней) × 24 (Часы) × Выбросы Коэффициент (кг-CO₂/кВтч)

Потери продукта на холостом ходу и под нагрузкой значительно ниже, чем у традиционных трансформаторов, что значительно снижает затраты пользователей на электроэнергию и выбросы CO2. Как производитель, базирующийся в Китае, USUNE придерживается концепции экологичности. развитие, постоянно оптимизирует дизайн продукции и способствует устойчивому развитию энергетической отрасли.

Сценарии применения

1. Модернизация городских и сельских электросетей: повышает стабильность и эффективность энергосистемы, решая проблемы недостаточное электропитание и высокое энергопотребление.

2. Промышленные и горнодобывающие предприятия: удовлетворяют потребность в мощном, стабильном источнике питания, выдерживают суровые условия. окружающей среды и обеспечивает работу производственного оборудования.

3. Модульные и сборные подстанции: компактная конструкция, удобная установка и обслуживание, сокращение занимаемой площади. Площадь и стоимость строительства.

Технические параметры

Трехфазный масляный распределительный трансформатор серии S11 10 кВ

Примечание. Для трансформаторов номинальной мощностью 500 кВА и ниже потери нагрузки выше пандуса в таблице составляют применимо к Дин11 группа соединений, а потеря нагрузки ниже линейного изменения применима к группе соединений Yyn0.

Трехфазный погружной распределительный трансформатор серии 10 кВ S13

Трехфазный масляный распределительный трансформатор серии S14 10 кВ
