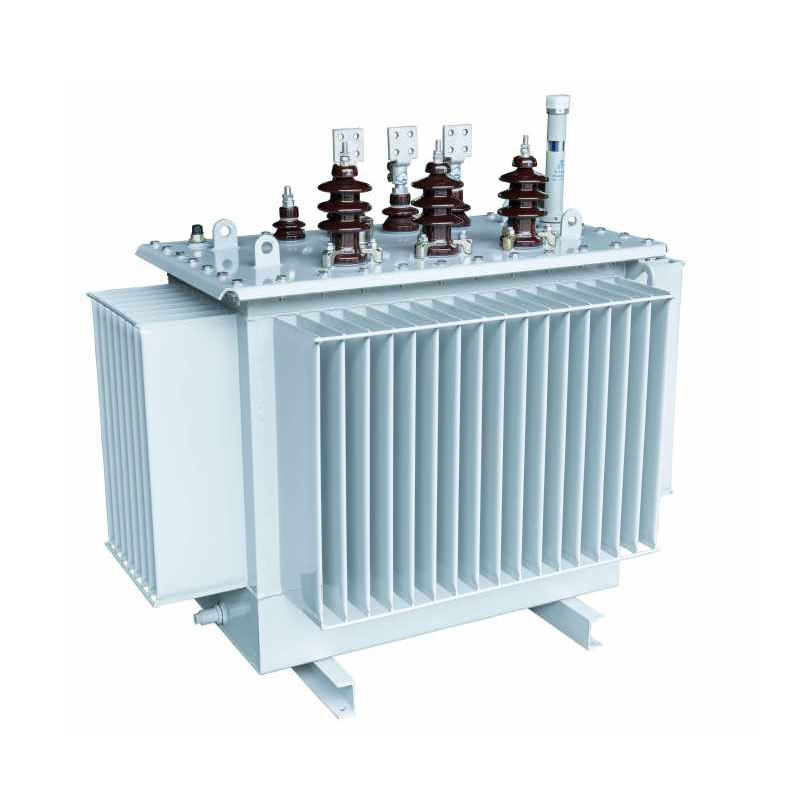

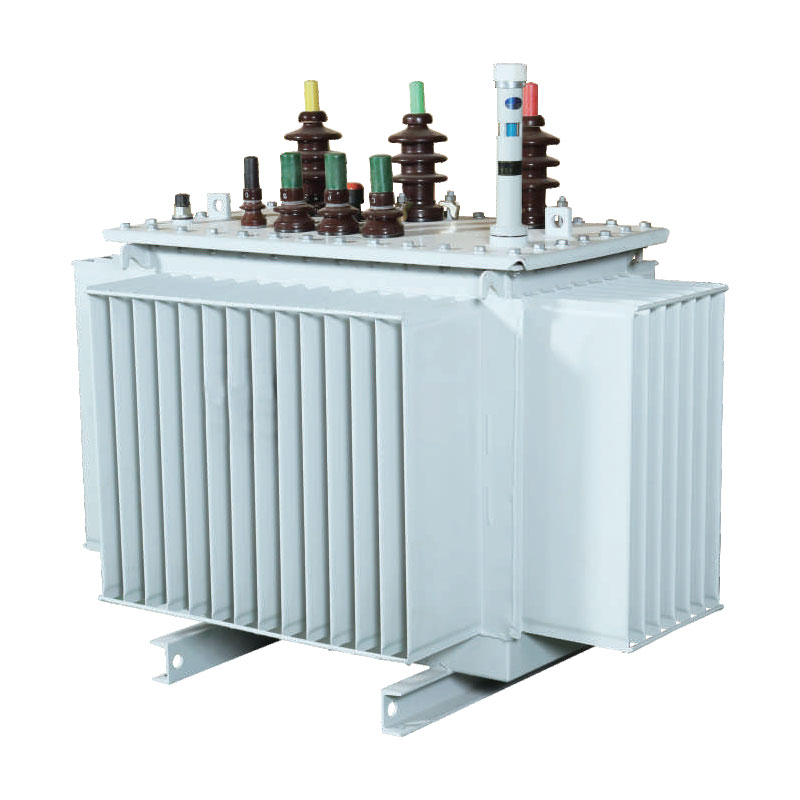

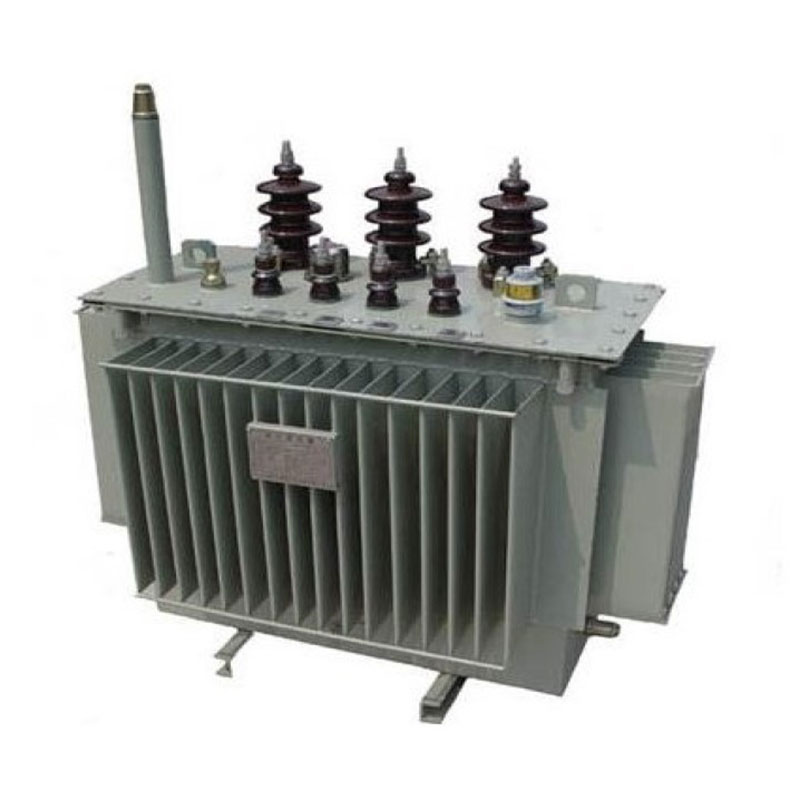

Масляный трансформатор с самоохлаждением мощностью 630 кВА

Этот масляный самоохлаждаемый трансформатор мощностью 630 кВА представляет собой новое поколение высокопроизводительных распределительных систем. трансформаторы. В его сердцевине используется трехмерная конструкция намотки, основанная на конфигурации равностороннего треугольника, что обеспечивает кратчайшую длину и магнитные пути одинаковой длины для всех трех фаз с нулевыми воздушными зазорами, а поперечное сечение колонны сердечника приближается к кругу. По сравнению с традиционным оборудованием оно эффективно снижает потери и шум, обеспечивает точность трехфазный баланс, подавляет третьи гармоники и обеспечивает значительно оптимизированные электрические характеристики.

Поддерживая уровни напряжения 10 кВ, 20 кВ и 36 кВ, устройство использует метод самоохлаждения с масляной погружением, который не требует внешнее охлаждающее оборудование, обеспечивающее простоту эксплуатации и обслуживания, а также высокую адаптируемость к различным видам работ. условия. Он широко используется в городских и сельских сетях, промышленных и горнодобывающих предприятиях, а также в комплексных подстанциях. приложения. Опираясь на развитую цепочку поставок, Usune — надежный поставщик энергетического оборудования — обеспечивает стандартизированное, высококачественные продукты и комплексные услуги поддержки для клиентов по всему миру.

Основные структурные особенности и технические преимущества

1. Высокоточный сердечник с низкими потерями

Сердечник изготовлен из листов кремнистой стали с высокой проницаемостью и обработан с использованием импортной технологии GEORG. оборудование для поперечной резки и технология бесшовного соединения под углом 45° для полного устранения воздушных зазоров в магнитной цепи. листы имеют многоступенчатое круглое поперечное сечение, что значительно снижает магнитное сопротивление, отсутствие нагрузки потери и рабочий шум. Эта конструкция решает проблемы, характерные для традиционных трансформаторов, например, трехфазное дисбаланс и высокие потери, обеспечивая тем самым долгосрочную работу с низким энергопотреблением.

2. Высокопрочная, ударопрочная конструкция катушки.

Обмотка высокого напряжения имеет цилиндрическую конструкцию, а обмотка низкого напряжения позволяет выбирать между цилиндрические и фольгированные конфигурации для соответствия конкретным условиям эксплуатации. Эта конструкция оптимизирует магнитный поток распределение, эффективно повышая устойчивость оборудования к коротким замыканиям и грозовым перенапряжениям, одновременно предотвращение локального перегрева. Это обеспечивает превосходную стабильность работы и устойчивость к помехам, что делает его подходит для сложных сред, таких как промышленные объекты и наружные электросети.

3. Коррозионностойкий, прочный масляный бак из гофрированного картона.

Резервуар изготавливается из прецизионной холоднокатаной стали на специализированной линии по производству гофрированных резервуаров. имеет антикоррозионное покрытие поверхности, что позволяет ему выдерживать суровые условия, такие как воздействие масла и химическая коррозия. Гофрированная конструкция сочетает в себе эффективное рассеивание тепла с адаптивной деформацией. возможности; компенсирует тепловое расширение и сжатие изоляционного масла, сохраняет полную герметичность уплотнение замедляет старение масла и значительно продлевает срок службы оборудования.

4. Изоляционная конструкция высокой безопасности.

Масляный самоохлаждаемый трансформатор мощностью 630 кВА имеет изоляционную конструкцию класса А с концентрическими высоко- и низковольтные обмотки. В изоляции между катушками используется композитная конструкция, состоящая из картонных гильз и небольших масляные зазоры — для обеспечения высокой диэлектрической прочности и превосходных характеристик герметизации. Эта конструкция эффективно смягчает риски безопасности, такие как утечка, короткое замыкание и пробой изоляции, поддерживает 24-часовую непрерывную работу и соответствует национальным стандартам энергетической безопасности.

Тип продукта

Энергосбережение и анализ экономической выгоды

Масляный трансформатор с самоохлаждением мощностью 630 кВА обеспечивает исключительные возможности энергосбережения и снижения выбросов углерода. Стандартизированные формулы позволяют точно рассчитать ежегодные затраты на электроэнергию и выбросы углекислого газа, обеспечивая поддержка на основе данных для повышения корпоративной энергоэффективности и управления затратами. Основные формулы следующие:

1. Формула годовой стоимости электроэнергии: Годовая стоимость электроэнергии (юаней/год) = [Потери холостого хода (кВт) + Потери нагрузки (кВт) × (Среднее значение) Коэффициент нагрузки)²] × 365 × 24 × Цена на электроэнергию
2. Формула годовых выбросов CO₂: Годовые выбросы углерода (кг) = [Потери на холостом ходу (кВт) + Потери при нагрузке (кВт) × (Средняя нагрузка Коэффициент)²] × 365 × 24 × Коэффициент выбросов углерода (кг CO₂/кВтч)

По сравнению с традиционными устаревшими трансформаторами, этот продукт имеет меньшие потери холостого хода и нагрузки, что значительно сокращение затрат на электроэнергию и выбросов углекислого газа в соответствии с политикой модернизации экологически чистой энергетики. Он предлагает высокие экономическая эффективность для долгосрочной эксплуатации и короткий период окупаемости, обеспечивая как экономическую, так и экологическую ценность.

Технические параметры

Трехфазный масляный распределительный трансформатор серии 10 кВ S11

Примечание. Для трансформаторов номинальной мощностью 500 кВА и ниже потери нагрузки выше пандуса в таблице составляют применимо к Дин11 группа соединений, а потеря нагрузки ниже линейного изменения применима к группе соединений Yyn0.

Трехфазный погружной распределительный трансформатор серии 10 кВ S13

Трехфазный масляный распределительный трансформатор серии S14 10 кВ

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Реальные примеры применения

1. Проект модернизации городских и сельских сетей

В рамках проекта модернизации сельской сети в Чжэцзяне устаревшее оборудование с высокими потерями заменялось партиями. Адресация такие проблемы, как значительные колебания нагрузки, трехфазный дисбаланс и чрезмерные гармоники, это продукт, использующий преимущества трехмерного намотанного сердечника для стабилизации и балансировки напряжения, существенно улучшен качество электропитания. Полевые измерения показали снижение потерь холостого хода на единицу более чем на 30 % и снижение производительности на 40 %. интенсивность отказов электроснабжения в распределительной зоне. Установка хорошо подходит для сложных условий эксплуатации в сельской местности. условий, способствующих модернизации энергосберегающих сетей.

2. Проект зарядной станции для тяжелых грузовиков

Зарядная станция для тяжелых грузовиков в Сучжоу установила несколько единиц этой модели трансформатора для поддержки операции, связанные с частым запуском/остановкой загрузочных штабелей и резкими изменениями нагрузки. С отличным теплом характеристики рассеивания (самоохлаждение в масляной ванне), трансформатор поддерживает стабильную и управляемую катушку температуры во время работы с полной нагрузкой без отключений, связанных с перегревом. Это обеспечивает круглосуточное бесперебойное работу станции, эффективно сокращая затраты, связанные с техническим обслуживанием и простоями.

Часто задаваемые вопросы

Вопрос 1: Какие уровни напряжения и сценарии применения совместимы с масляным насосом Usune 630 кВА с самоохлаждением? трансформатор?

Продукт поддерживает все основные значения высокого напряжения (10 кВ, 20 кВ и 36 кВ) и подходит для применения такие как модернизация городских и сельских сетей, распределение электроэнергии в промышленности и горнодобывающей промышленности, зарядные станции и сборные или модульные подстанции. Он имеет безвентиляторную, масляную конструкцию с самоохлаждением, подходящую для использования на открытом воздухе. установка; он устойчив к экстремальным температурам, пыли и легкой коррозии, обеспечивая исключительную адаптируемость. к различным условиям эксплуатации.

Вопрос 2: Каковы конкретные преимущества этого трансформатора в плане энергосбережения и как он снижает затраты?

Основной энергосберегающей особенностью продукта является трехмерная структура намотанного сердечника без зазоров, которая значительно снижает магнитные потери в цепи, холостом ходу и нагрузке, при этом эффективно снижая гармонические потери и потери, связанные с нагревом. По стандарту условиях эксплуатации, снижает общее энергопотребление на 20–30% по сравнению с традиционным оборудованием та же емкость. Это приводит к значительной экономии ежегодных затрат на электроэнергию и сокращению выбросов углекислого газа, выравнивая с политикой «зеленой» энергетики и обеспечением выдающихся долгосрочных экономических выгод.

Вопрос 3: Каковы преимущества в отношении срока службы оборудования, а также ежедневной эксплуатации и технического обслуживания (O&M)?

В оборудовании используется гофрированный масляный бак с воздушной изоляцией и антикоррозионные изоляционные материалы класса А, которые значительно замедляют старение масла и самого агрегата, что приводит к увеличению срока службы по сравнению со стандартным трансформаторы. Он может похвастаться низким уровнем отказов и высокой устойчивостью к ударам и помехам. Регулярное техническое обслуживание требует только периодических проверок уровня масла и состояния изоляции, что делает эксплуатацию и обслуживание простыми и экономичными — идеально для сценариев, требующих длительной бесперебойной работы.
