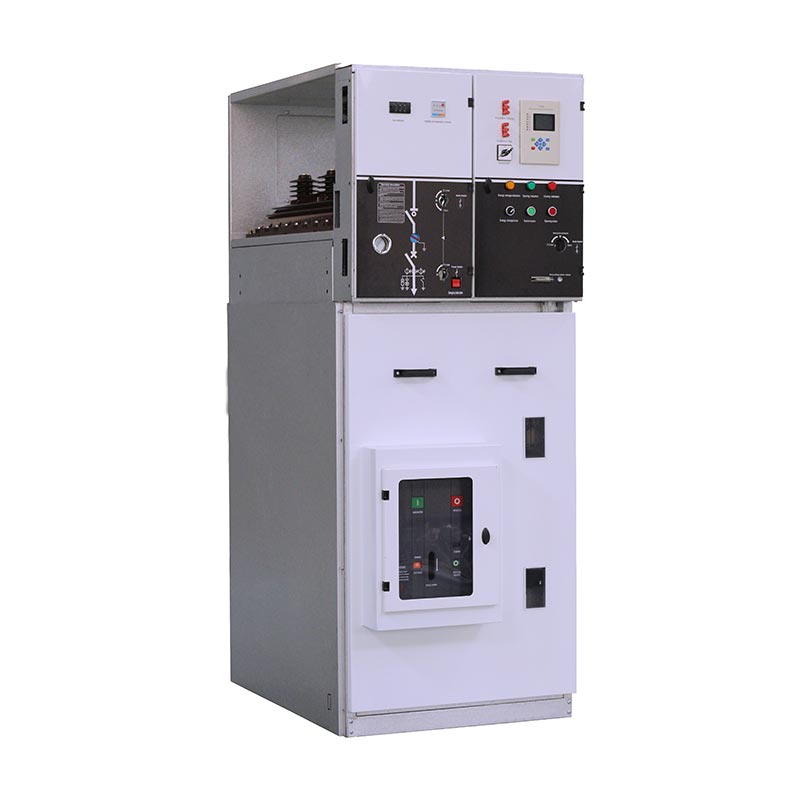

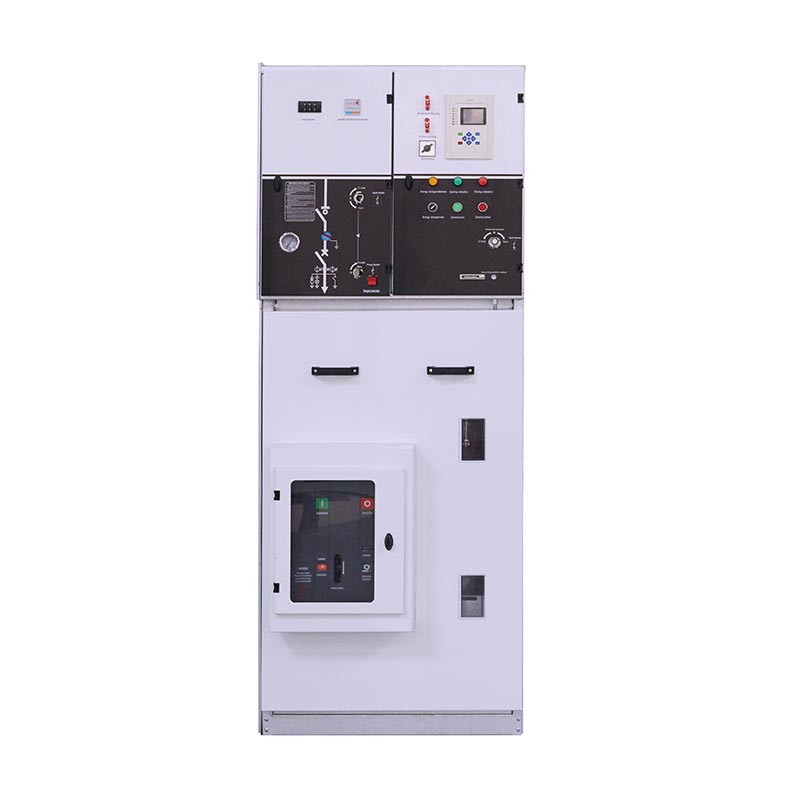

Главный блок Ring с автоматическим выключателем

Кольцевой главный блок серии USUNE XGN15 с автоматическим выключателем представляет собой компактное, масштабируемое распределительное устройство в металлическом корпусе. разработанный для автоматизации распределения электроэнергии. Во всем шкафу используется технология воздушной изоляции, обеспечивающая баланс между безопасностью и компактность, что делает его подходящим для различных сценариев установки в ограниченном пространстве. Простая структура и гибкая работа. значительно сократить трудности при строительстве и последующем обслуживании, улучшая распределение электроэнергии эффективность работы.

Как профессиональный производитель с большим опытом, USUNE обладает полным комплексом исследований и разработок, производства и тестирование система. Продукты серии XGN15 производятся независимо на собственном заводе, при этом каждый этап производства начинается с сырья. материалы к готовой продукции, строго придерживаясь международных стандартов, чтобы обеспечить стабильное и стабильное качество продукции.

Базовая конфигурация и технические преимущества

1. Конфигурация главного переключателя

Главный выключатель этой серии, кольцевой главный блок с автоматическим выключателем, представляет собой независимый элегазовый выключатель нагрузки. производства USUNE, предлагающего такие преимущества, как длительный срок службы, стабильную работу и низкие затраты на техническое обслуживание. Это также может быть оснащен современными вакуумными выключателями в соответствии с потребностями пользователя, что еще больше повышает отключающая способность оборудования и уровень защиты, адаптируясь к различным сценариям распределения электроэнергии.

2.Режимы работы и уровень автоматизации.

Главный выключатель поддерживает как ручной, так и электрический режимы работы, что позволяет адаптироваться к различным условиям эксплуатации на месте. требования. Он может быть оснащен устройствами FTU и RTU, полностью отвечающими требованиям «четырех удаленных» (дистанционное управление, телесигнализацию, телеметрию и телерегулировку) автоматики распределения электроэнергии, реализуя интеллектуальный мониторинг и управление системой распределения электроэнергии, а также закладывает основу для умный модернизация электросетей.

3. Передовые технологии

Области применения Благодаря интеграции передовых технологий измерения и новейших реле защиты он может точно контролировать рабочее состояние оборудования в режиме реального времени, быстро реагировать на нештатные ситуации и обеспечивать безопасность электропитания распределительные системы и оборудование. Принятие легкой и гибкой схемы сборки сокращает транспортировку и трудности с установкой, одновременно облегчая последующее обслуживание и расширение, отвечая постоянно меняющейся мощности потребности рынка в распределении.

Приложение

Главный блок кольцевого типа с автоматическим выключателем подходит для энергосистем 50/60 Гц, 12–36 кВ и широко используется в промышленный а также кольцевые сети гражданских силовых кабелей и терминалы электропитания. В качестве профессионального оборудования для распределения электроэнергии поставщик, USUNE оптимизировал дизайн продукта, сделав его особенно подходящим для следующих сценариев:

- Распределение электроэнергии в городских жилых домах, небольшие подстанции, распределительные станции и сборные подстанции;
- Промышленные и горнодобывающие предприятия, торговые центры, аэропорты, метро и другие общественные места;
- Новые области энергетики, такие как производство энергии ветра;
- Ключевые общественные объекты, такие как больницы, стадионы, железные дороги и туннели.

В Китае кольцевой главный блок с автоматическим выключателем широко используется в различных городских и сельских электросетях. ремонт проектов, получая постоянные похвалы от пользователей за стабильную работу и надежное качество.

Рабочее состояние

- Высота ≤1000 мм
- Температура окружающей среды: 45℃~-35℃, максимальная разница температур ≤25℃.
- Среднесуточная относительная влажность не превышает 95%
- Среднемесячная относительная влажность не превышает 90%
- Сейсмостойкость: сейсмическая интенсивность не превышает 8 градусов.
- Отсутствие сильной вибрации и ударов, пожара, химической коррозии, взрывоопасности.

Технические параметры

Параметр конфигурации корпуса

Входящий LBS

Трафо защита

Измерение

Cbog с метром

Cb исходящий

Структура и конфигурация распределительного устройства

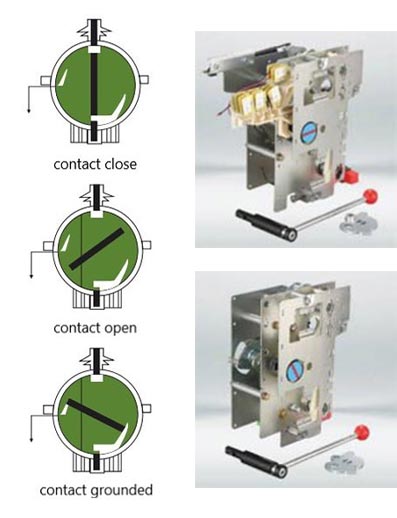

Рабочий механизм

(1) Двухфункциональный однопружинный привод: тип K

Функция переключения осуществляется независимо с помощью рычага или двигателя.
Функция наземного выключателя независимо открывается и закрывается с помощью рычага управления, а рабочая энергия обеспечивается пружиной сжатия, которая освобождается для замыкания или размыкания контакта.

(2) Двойной функциональный привод с двойной пружиной: Тип A

Функция переключения осуществляется независимо с помощью рычага или двигателя, а рабочая энергия обеспечивается пружина сжатия, которая освобождается для замыкания контакта. Независимая операция открытия и закрытия с помощью кнопки. (0) или Расцепитель или шунтирующий расцепитель.
Функция заземления работает независимо от рычага управления, а рабочая энергия обеспечивается пружина сжатия, которая срабатывает для замыкания или размыкания контакта.

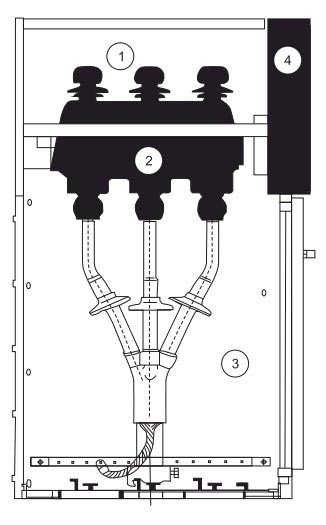

① Шинная комната
② Главный выключатель
③ Кабельная комната
④ Рабочий механизм, механизм блокировки и диспетчерская низкого давления.

Весь шкаф распределительного устройства можно разделить на два верхних и нижних блока, верхний блок шкафа включает в себя тот помещение для шин, выключатель нагрузки, помещение с приводом и помещение с низким напряжением, а нижний блок отделен от кабеля комната. Весь верхний блок можно заменить.

◇ Шинная комната

Шинная комната расположена в верхней части шкафа. В шинном помещении подключаются главные шины. вместе и пробежать через весь ряд распределительного устройства.

◇ Выключатель нагрузки

Помещение электрораспределительного оборудования оборудовано выключателем нагрузки на основе шестифтористой серы типа SFG. Корпус выключателя нагрузки выполнен из залита эпоксидная смола, заполнена газом гексафторидом серы (SF6) в качестве изолирующей среды, имеется оболочка с смотровая яма. Коммутационная комната может быть оборудована с измерителем плотности газа SF6 или плотностью газа с сигнальным контактом в соответствии с требованиями заказчика.

◇ Кабельная комната

Шкаф выключателя нагрузки имеет просторное кабельное помещение, которое в основном используется для подключения кабелей, поэтому одножильные или Трехжильные кабели можно подключить с помощью самой простой неэкранированной кабельной головки, а также достаточно места. разместить грозовой разрядник, трансформатор тока, нижний заземляющий выключатель и другие компоненты. Согласно стандартному проекту, тот Дверь шкафа имеет смотровое окошко и защитное устройство блокировки. Нижняя пластина кабельного отделения с уплотнительной крышкой и Кабельный зажим соответствующего размера с опорным кронштейном. Нижнюю панель кабельного отсека и дверную раму можно снять, чтобы облегчить монтаж кабеля.

◇ Рабочий механизм, механизм блокировки и диспетчерская низкого давления.

Помещение с механизмами блокировки также действует как панель управления. Низковольтное помещение оборудовано пружинным выключателем. механизм с индикатором положения и механическим блокировочным устройством, а также может быть оснащен вспомогательным контакты, катушки отключения, механизмы аварийного отключения, емкостные живые дисплеи, замки с ключами и электрические устройства управления. В при этом пространство камеры низкого давления также может быть оборудовано контурами управления, счетчиками и защитными реле, и Шкаф шириной 750 мм имеет две одинаковые камеры низкого давления для большего количества аксессуаров.

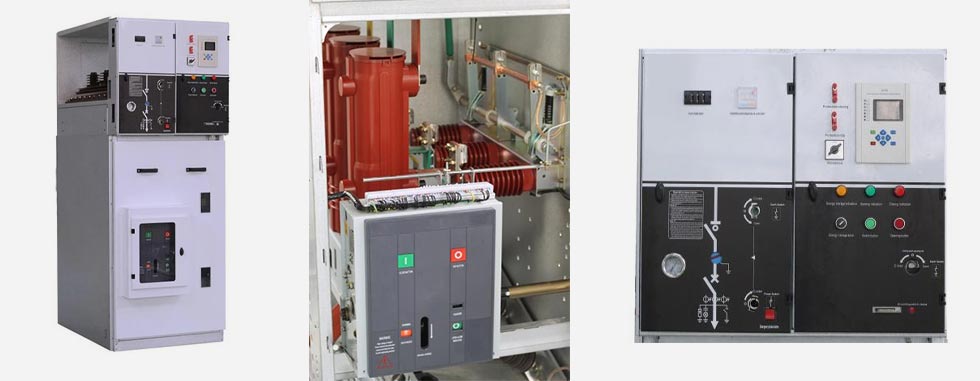

Шкаф кольцевой сети, оснащенный автоматическими выключателями, в основном используется в качестве основного источника питания в кольцевой сети. системы электропитания, шкаф входящей линии резервного источника питания и шкаф средней секции резервного источника питания. двойной система электропитания.

◎ Кольцевой шкаф модуля XGN15 V включает в себя:

(1) Вакуумный выключатель
(2) Автоматический выключатель на основе гексафторида серы.
(3) Механизм и блокировка
(4) Заземлитель

◎ Способ установки

Фронтальный фиксированный, боковой/боковой фиксированный

◎ Основная структура

(1) Сверху вниз: приборное помещение, шинное помещение, помещение распределительного щита нагрузки (изоляции), помещение выключателя, кабельное отделение. комната.
(2) CT, PT, грозозащитный разрядник, заземлитель и устройство релейной защиты могут быть настроены в соответствии с требованиями пользователя. потребности.
(3) Автоматический выключатель и выключатель нагрузки (изолирующий) могут быть заблокированы.

Описание операции

1. Работа ручки: стоя перед распределительным устройством, поднимите верхнюю часть ручки и нажмите вперед, другую рука, держащая конец ручки для вращения.
2. Перед подачей питания убедитесь, что дверца шкафа правильно закрыта или отключена от заземления.
3. Манометр переключателя необходимо проверить перед включением и выключением питания.

Включение питания

1. Убедитесь, что дверца шкафа закрыта. Вставьте ручку в верхнее рабочее отверстие и поверните против часовой стрелки. 180°, пока не услышите звук отключающего тормоза. Центральный указатель панели находится на своем месте; нижняя дверь есть закрыто и заземлитель выключен.

2. Вставьте ручку управления в нижнее рабочее отверстие и поверните по часовой стрелке на 180 °, пока не услышите звук закрытия. голос; центральный индикатор панели находится в положении D; переключатель будет включен, а затем работа источника питания завершено.

Выключить питание

1. Выключите: вставьте ручку управления в нижнее рабочее отверстие и поверните против часовой стрелки на 180 °, пока не услышите звук. тот разделение тормозного голоса (кнопка прямого использования, если есть кнопка); центр панели находится в положении, затем переключатель будет выключен.

2. Проверьте, отключен ли дисплей в реальном времени, чтобы убедиться, что кабельное помещение электрически нейтрально; вставьте рабочий ручка в верхнее рабочее отверстие и поверните на 180° по часовой стрелке, пока не услышите звук закрытия; центральный индикатор Панель находится на месте, нижняя дверца разблокирована; заземлитель замкнут, а затем происходит отключение питания. операция завершено.

Транспортировка и хранение

Когда распределительный шкаф закреплен на нижней пластине, его можно перемещать вилочным погрузчиком. Когда он не зафиксирован на дно пластину, распределительный шкаф следует поднимать или переносить целиком, но транспортировать его следует в вертикальном положении при любых условиях. время его нельзя переворачивать во избежание повреждения компонентов шкафа. Распределительное устройство (даже с внешним упаковка) не следует хранить на открытом воздухе в течение длительного времени.

Обслуживание

◇ При нормальных условиях кольцевой шкаф не требует обслуживания в течение трех лет.

◇ Приводные механизмы выключателя нагрузки с одной и двумя пружинами не требуют технического обслуживания и не требуют какой-либо смазки.

◇ Перед вводом в эксплуатацию устройство релейной защиты должно быть проверено в соответствии с требованиями производителя. операция.

◇ Цикл обслуживания шкафа кольцевой сети обычно составляет один раз в год, и особые меры по техническому обслуживанию осуществляется следующим образом:

(1) Затяните все электрические соединения (главную шину, выключатели, кабели, приборы учета) в соответствии с Требования инструкции по установке.
(2) Пропылесосьте все компоненты (главный выключатель, вспомогательный выключатель, механизм отключения, двигатель и т. д.) и проверьте внешний вид. осмотр.
(3) Выполните одну операцию включения/размыкания всех выключателей, включая заземляющий выключатель.
(4) Включите вспомогательный источник питания управления (не подавайте сигнал дистанционного управления) для электрического последовательного операция.

Заказать товар

Следующие документы и приложения будут переданы вместе со шкафом, когда распределительный шкаф покинет территорию завод:

◇ Сертификат соответствия продукта
◇ Инструкции по использованию продукта
◇ Данные проектирования продукта
◇ Аксессуары для распределительного шкафа:
◇ Каждая монтажная комбинация оснащена рукояткой управления выключателем нагрузки.

При заказе продукции пользователи должны предоставить следующую информацию:

◇ Схема подключения главных цепей и специальные технические требования.
◇ План установки распределительного устройства.
◇ Технические характеристики модели компонентов распределительного шкафа и вспомогательный контур, принципиальная схема контура управления (если необходимо)
◇ Другие особые запросы на письменную информацию.
