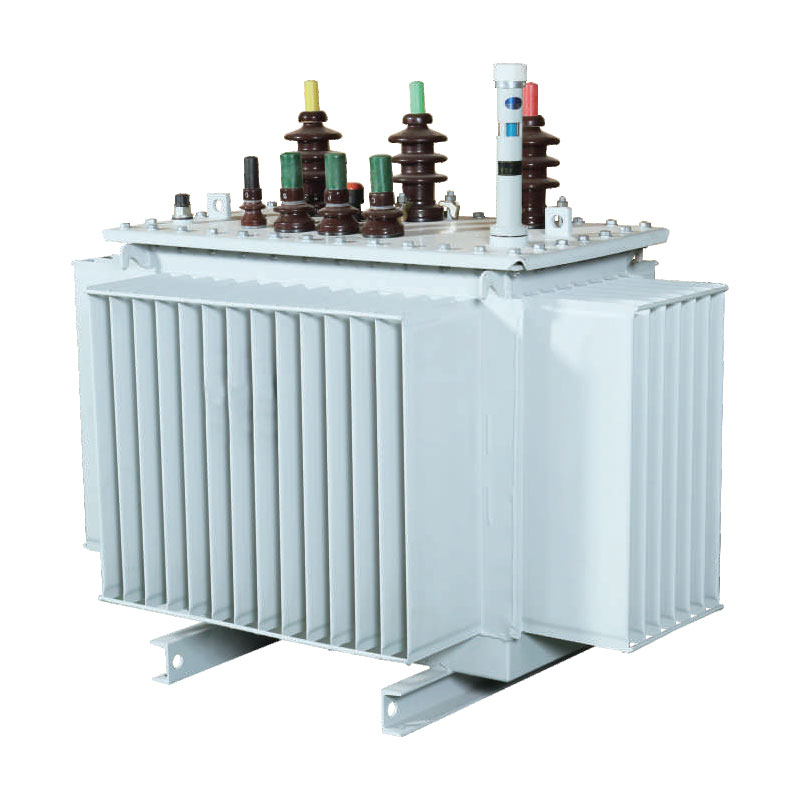

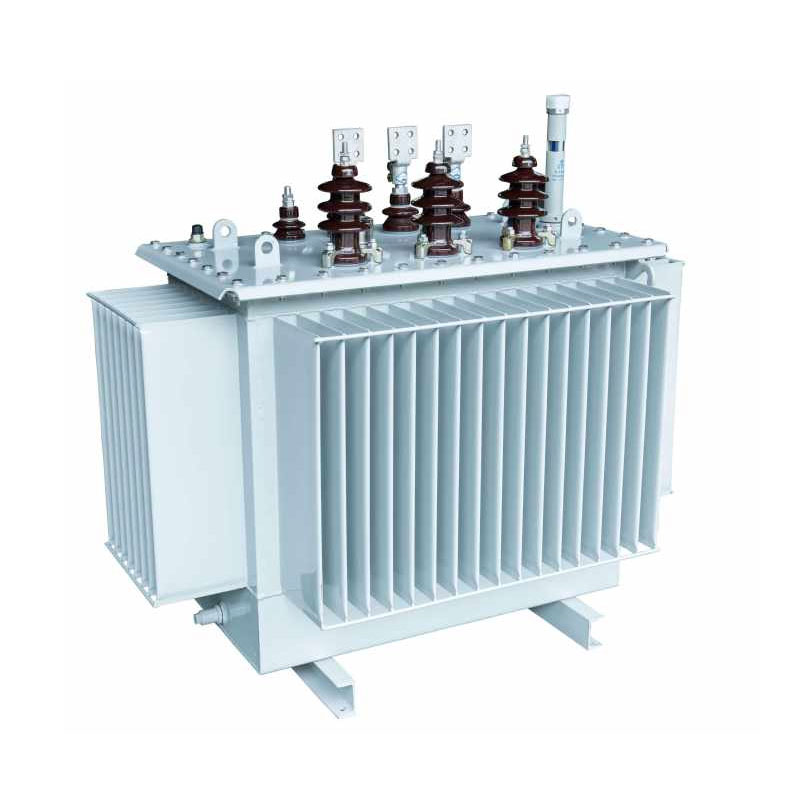

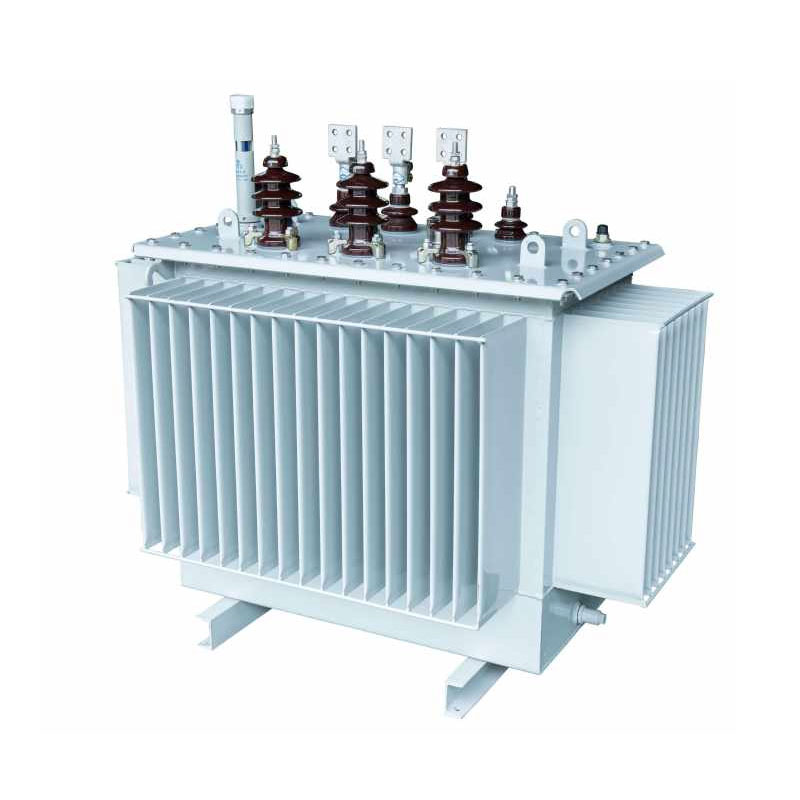

Распределительные трансформаторы с жидкостным погружением мощностью 2500 кВА

Распределительная система Usune 2500 кВА, оптимизированная для распределительных систем среднего напряжения 10, 20 и 36 кВ. Трансформаторы отличаются от традиционных моделей со сложенными сердечниками тем, что используют равностороннюю треугольную трехмерную структуру намотанного сердечника, что приводит к более эффективной системе магнитной цепи. Конструкция обеспечивает бесзазорную магнитную цепь с равными и минимальная длина пути по всем трем фазам, что значительно снижает потери холостого хода и рабочий шум, обеспечивая при этом высокоточный трехфазный баланс и подавление третьей гармоники. В сочетании с зрелой масляной изоляцией технологии и антикоррозионной конструкции промышленного уровня, трансформаторы адаптируются к сложным условиям эксплуатации и полностью соответствовать требованиям стандартизации современных интеллектуальных сетей.

Эти трансформаторы, изготовленные и испытанные в строгом соответствии с отраслевыми стандартами, подходят для модернизации сети. в городской и сельской местности, а также электроснабжение промышленных и горнодобывающих предприятий. Они органично интегрируются с комбинированные трансформаторы и сборные подстанции, обеспечивающие высокую универсальность применения и высокие эксплуатационные характеристики. стабильность.

Основные структурные особенности и технические преимущества

1. Оптимизированная структура сердечника: низкие потери и низкий уровень шума.

В сердечнике используются листы кремниевой стали с ориентированной зернистой структурой с высокой проницаемостью и низким гистерезисом. Это прецизионная резка с использованием немецкого оборудования для поперечной резки GEORG и сборки методом бесшовного соединения под углом 45°. Листы укладываются так, чтобы образуют многоступенчатое круглое сечение, полностью исключающее магнитную утечку и потери в воздушном зазоре. Это эффективно снижает энергопотребление без нагрузки и рабочий шум, обеспечивая долговременную стабильность магнитной цепи и стабильная производительность.

2. Высокопрочная конструкция катушки с превосходной устойчивостью к короткому замыканию.

Распределительные трансформаторы мощностью 2500 кВА имеют дифференцированную конфигурацию катушек: высоковольтные катушка имеет цилиндрическую конструкцию, а низковольтная катушка предлагает выбор между цилиндрической и фольгированной катушкой. структуры. Такая конструкция значительно повышает устойчивость оборудования к воздействию короткого замыкания и механическим воздействиям. стабильность, эффективно предотвращая деформацию катушки или повреждение, вызванное внезапным коротким замыканием сети. Кроме того, это оптимизирует распределение магнитного поля, обеспечивая более эффективную работу магнитной цепи и более высокую общую мощность эффективность передачи.

3. Резервуар промышленного класса, обладающий высокой прочностью и универсальностью.

Резервуар изготовлен из высокоточных холоднокатаных стальных листов, изготовленных на специализированном гофрированном станке GEORG. линия по производству танков. Поверхность покрыта антикоррозийным покрытием нефтехимического класса, устойчивым к маслу. химикаты и окисление, что делает его пригодным для суровых промышленных условий и условий эксплуатации на открытом воздухе. гофрированная структура обеспечивает эффективное рассеивание тепла, компенсируя тепловое расширение и сжатие. изоляционного масла во время работы. Полностью герметичная конструкция изолирует устройство от воздуха, значительно замедляя старение изоляционного масла и продление общего срока службы оборудования.

4. Изоляционная конструкция класса А, обеспечивающая безопасную и стабильную работу.

В оборудовании используется система изоляции класса А с концентрическими расположениями катушек высокого и низкого напряжения; тот В зазоре между катушками используется конструкция, сочетающая картонные втулки с небольшими перегородками для масляного зазора. Это многослойное Конструкция изоляции равномерно распределяет напряжение электрического поля и эффективно повышает общую прочность изоляции. предотвращение пробоя изоляции и повреждений при разряде, тем самым обеспечивая безопасную и длительную эксплуатацию при обоих номинальных значениях. и условия частичной нагрузки.

Тип продукта

Энергосбережение и экономические выгоды

Распределительный трансформатор Usune мощностью 2500 кВА обеспечивает значительные преимущества в энергосбережении. сокращение как эксплуатационных затрат, так и выбросов углекислого газа для предприятий. Приведенные ниже формулы расчета основных пособий позволяют для точной количественной оценки экономической и экологической ценности:

1. Формула годовой стоимости электроэнергии: Годовая стоимость электроэнергии (юаней/год) = [Потери холостого хода (кВт) + Потери нагрузки (кВт) × (Среднее значение) Коэффициент нагрузки)²] × 365 дней × 24 часа × Цена на электроэнергию
2. Формула выбросов углерода: Годовые выбросы CO₂ = [Потери на холостом ходу (кВт) + Потери при нагрузке (кВт) × (Средний коэффициент нагрузки)²] × 365 дни × 24 часа × Коэффициент выбросов углерода (кг CO₂/кВтч)

По сравнению с традиционными трансформаторами той же мощности этот продукт имеет меньшие потери на холостом ходу и под нагрузкой. Длительная эксплуатация постоянно снижает затраты на электроэнергию и снижает выбросы углекислого газа в соответствии с принципом «Dual Carbon». политику и корпоративные стандарты «зеленого» производства, обеспечивая при этом выдающиеся экономические и экологические выгоды.

Технические параметры

Трехфазный масляный распределительный трансформатор серии 10 кВ S11

Примечание. Для трансформаторов номинальной мощностью 500 кВА и ниже потери нагрузки выше пандуса в таблице составляют применимо к Дин11 группа соединений, а потеря нагрузки ниже линейного изменения применима к группе соединений Yyn0.

Трехфазный погружной распределительный трансформатор серии 10 кВ S13

Трехфазный масляный распределительный трансформатор серии S14 10 кВ

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Реальный пример применения

В 2025 году восемь распределительных трансформаторов Usune мощностью 2500 кВА и напряжением 10 кВ были успешно установлены в ключевом регионе. Проект реконструкции городской и сельской сети в Шоугуане, Шаньдун. Эти агрегаты обеспечивают электроэнергией современные сельскохозяйственные теплицы, промышленные парки и жилые районы — приложения, которые требуют строгих стандартов стабильности оборудования, энергопотребления эффективность и адаптация к окружающей среде.

После ввода в эксплуатацию сборные подстанции работали стабильно и безотказно в течение всего года. Измеренный рабочий шум оставался ниже 55 дБ, трехфазный дисбаланс составлял менее 1%, а подавление третьей гармоники производительность была превосходной. По сравнению с устаревшими трансформаторами, которые они заменили, проект позволил снизить затраты на 17,8%. общие потери и экономия более 260 000 юаней на ежегодных затратах на электроэнергию. Полностью герметичная конструкция бака исключает проблемы. связанные со старением и утечкой изоляционного масла; безотказная годовая производительность полностью подтверждает стабильность продукта и преимущества энергосбережения в городских и сельских сетях.

Часто задаваемые вопросы

Вопрос 1: Какие уровни напряжения и сценарии применения подходят распределительным трансформаторам Usune мощностью 2500 кВА с жидкостным погружением? поддержка?

Линейка продуктов охватывает уровни среднего напряжения 10 кВ, 20 кВ и 36 кВ, что делает ее подходящей для городских и сельских сетей. реконструкция, промышленные и горнодобывающие предприятия, коммерческие парки и сценарии электроснабжения жилых домов. Для комбинированных трансформаторов и сборных подстанций были реализованы специальные оптимизации, позволяющие их для удовлетворения требований по установке и эксплуатации для наружных условий, суровых промышленных условий и компактные городские распределительные пункты.

В2: Каковы основные преимущества этого продукта по сравнению с традиционными трансформаторами той же мощности?

Есть три преимущества сердечника: во-первых, он использует трехмерную структуру намотанного сердечника без зазоров, что приводит к меньшие потери и шум, а также более сбалансированное и стабильное трехфазное питание. Во-вторых, оптимизированная катушка и Конструкции резервуаров обеспечивают превосходную стойкость к короткому замыканию и коррозии, что приводит к снижению частоты отказов оборудования. В-третьих, полностью герметичная конструкция с воздушной изоляцией замедляет старение изоляционного масла, продлевая срок службы более чем на 100%. 20% по сравнению с традиционным оборудованием и снижение затрат на долгосрочную эксплуатацию и техническое обслуживание.

Вопрос 3: Каковы преимущества энергосбережения и снижения выбросов углекислого газа от распределительных трансформаторов мощностью 2500 кВА с жидкостью? продемонстрировано в реальной эксплуатации?

Продукт сводит к минимуму эксплуатационные потери в источнике за счет оптимизированных магнитных цепей и конструкции конструкции; измеренные потери на холостом ходу и под нагрузкой превосходят показатели традиционного оборудования, соответствующего национальным стандартам. На основе стандартизированные формулы энергопотребления и выбросов углекислого газа, длительная эксплуатация последовательно снижает потребление электроэнергии затраты для предприятий. Кроме того, снижение потерь энергии напрямую снижает выбросы углекислого газа со стороны энергоснабжения, содействие экологически чистой, низкоуглеродной модернизации сетевых проектов и производственных предприятий, тем самым обеспечивая как экономическая и экологическая ценность.
