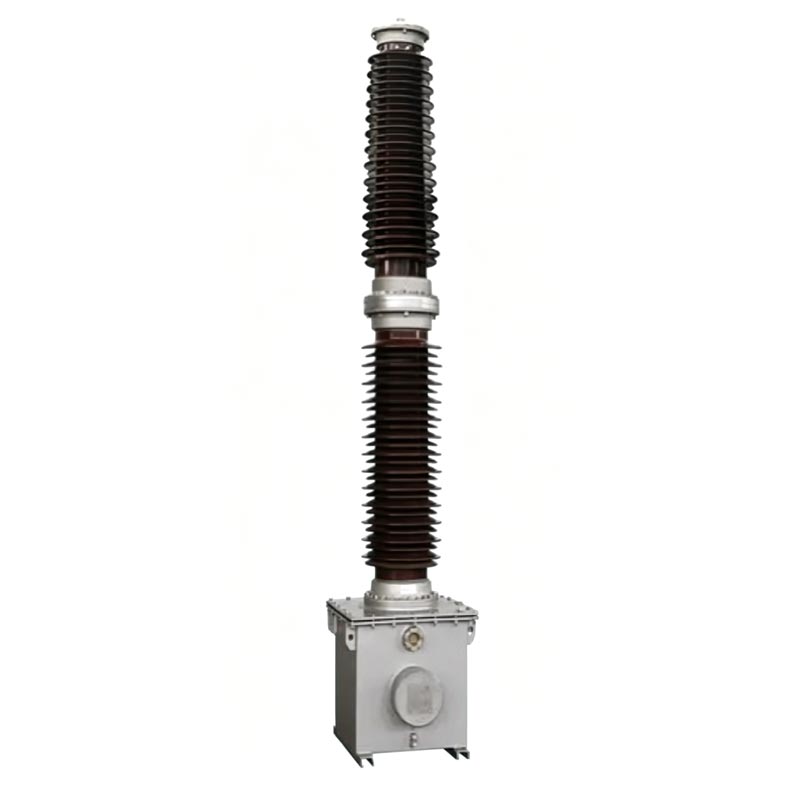

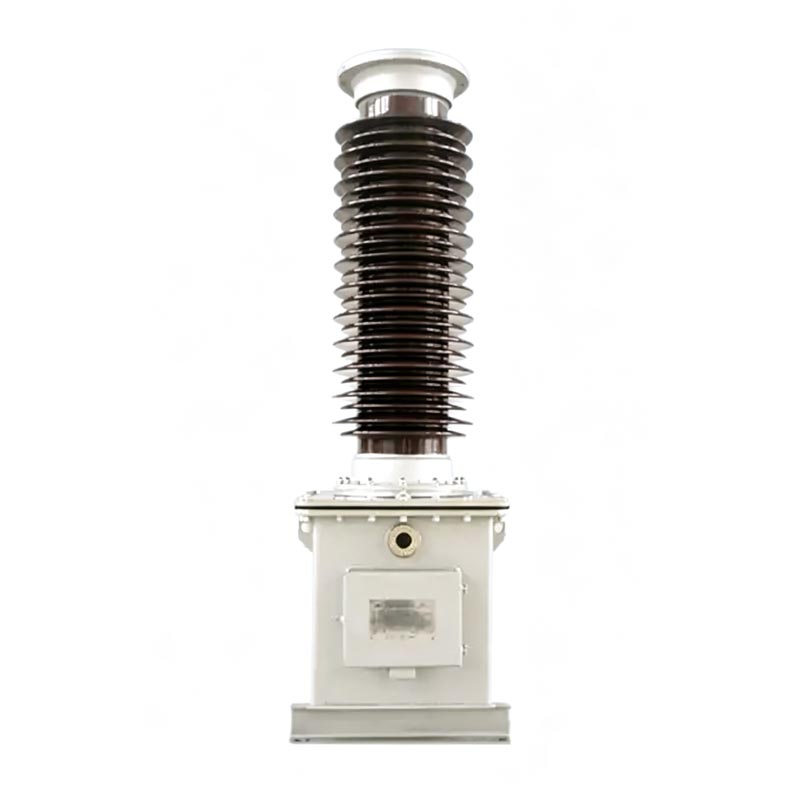

Наружный трансформатор напряжения

Трансформатор напряжения для наружного применения серии Usune TYD охватывает все уровни напряжения от 35 до 220 кВ, преобразуя высокое напряжение. системы со стандартными низковольтными сигналами 100/√3 В или 100 В для удовлетворения потребностей учета энергии, измерения напряжения, релейная защита и проверка синхронизации сети. По сравнению с традиционными электромагнитными трансформаторами напряжения, этот продукт также оснащен связью с несущей линией электропередачи, что позволяет избежать проблем с феррорезонансом. В целом конструкция надежна, обеспечивает длительную безопасную и стабильную работу высоковольтных электрических сетей, что делает ее ядром Вспомогательное устройство для построения интеллектуальных сетей.

Конденсаторный трансформатор напряжения

ТИД-35 (66, 110/220)кВ-0,01 (0,02)

Общие инструкции

Объяснение модели продукта

Коды моделей серии TYD четко определяют параметры продукта и применимые сценарии, облегчая проектирование. подбор и установка на месте. Правила кодирования следующие:

1. Структура модели: TYD ① – ② ③

- TYD: Код емкостного трансформатора напряжения.
- ①: Номинальное фазное напряжение системы (единица измерения: кВ).
- ②: Номинальная емкость делителя напряжения (единица измерения: мкФ, опционально 0,01 мкФ, 0,02 мкФ)
- ③: Суффикс-код функциональной функции.

2. Пояснение суффикс-кода:

- H: тип, устойчивый к загрязнению, подходит для сильно загрязненных территорий.
- G: высотный тип, подходит для территорий на высоте более 2000 м.
- F: Подходит для нейтральных систем с неэффективным заземлением.

3. Типичный пример модели

TYD110/√3-0,02FH, соответствует уровню напряжения 110 кВ, номинальная емкость делителя напряжения 0,02 мкФ, подходит для Неэффективно заземленные системы с нейтральной точкой и загрязненная среда класса D, емкостной трансформатор напряжения.

Основные функции

1. Точное измерение и измерение напряжения.

Обеспечивает высокоточное измерение напряжения и измерения энергии, обеспечивая точный расчет электросети. данные о потреблении.

2. Защита электросети и автоматическое управление.

Обеспечивает стабильные сигналы напряжения для релейной защиты, автоматического управления электросетью и синхронизации. верификация, позволяющая быстро реагировать на сбои системы.

3. Соединение линии электропередачи

Действует как разделительный конденсатор для связи несущей линии электропередачи, обеспечивая передачу сигнала по линии электропередачи без дополнительная проводка.

Стандарты исполнения

Весь процесс производства и испытаний наружного трансформатора напряжения строго соответствует национальным стандартам. авторитетным стандартам, полностью отвечающим техническим условиям приемки:
- GB/T20840.1-2010 «Измерительные трансформаторы. Часть 1: Общие технические требования».
- GB/T20840.5-2013 «Измерительные трансформаторы. Часть 5: Дополнительные технические требования к емкостному напряжению». Трансформеры»
- GB/T19749-2005 «Связанные конденсаторы и емкостные делители напряжения»

Применимые условия окружающей среды

Трансформатор напряжения для наружной установки отличается превосходной адаптируемостью к окружающей среде и может стабильно работать в сложных условиях. условия на открытом воздухе. Стандартные применимые параметры следующие:
- Сценарии установки: Подходит как для внутреннего, так и для наружного использования.
- Температура окружающей среды: -40℃～+45℃ (Особые условия могут быть настроены и согласованы)
- Максимальная скорость ветра: ≤150 км/ч
- Номинальная высота: ≤2000 м (высотная версия G-типа адаптируется к большим высотам)
- Толщина обледенения: ≤10 мм
- Класс защиты от загрязнения: стандартный класс D (путь утечки ≥ 43,3 мм/кВ), дополнительный класс E (путь утечки ≥ 53,7 мм/кВ)

Структурные преимущества продукта

Серия вариаторов Usune TYD имеет модульную интегрированную структуру, состоящую из двух основных частей: емкостного напряжения. делитель и электромагнитное устройство. Конструкция прочная и долговечная:

1. Высокопрочный емкостный делитель напряжения.

Используются высококачественные тонкопленочные и конденсаторные бумажные композитные диэлектрики. Несколько конденсаторных элементов соединены последовательно внутри фарфоровой втулки, пропитанной в вакууме высококачественным изоляционным маслом. Полностью герметичная конструкция оснащена устройством компенсации масла для поддержания внутренней стабильности напряжения и устранения масла. проблемы с утечками и влажностью. Конструкция болтового узла обеспечивает удобную установку и надежное соединение.

2. Интегрированное электромагнитное устройство.

Включает встроенный промежуточный трансформатор, компенсирующий реактор и заслонку реактора быстрого насыщения, все герметичные. внутри маслонаполненного стального резервуара. Перед отправкой с завода он предварительно монтируется с делителем низкого напряжения. обеспечение полной изоляции изолирующей масляной системы и исключение взаимного влияния.

3. Конструкция защиты безопасности

Оснащен специальными клеммами демпфирования, заземления и несущей волны с четкой маркировкой. Несколько защитных конструкции эффективно предотвращают угрозы безопасности, такие как утечка высокого напряжения и повреждение вторичного оборудования.

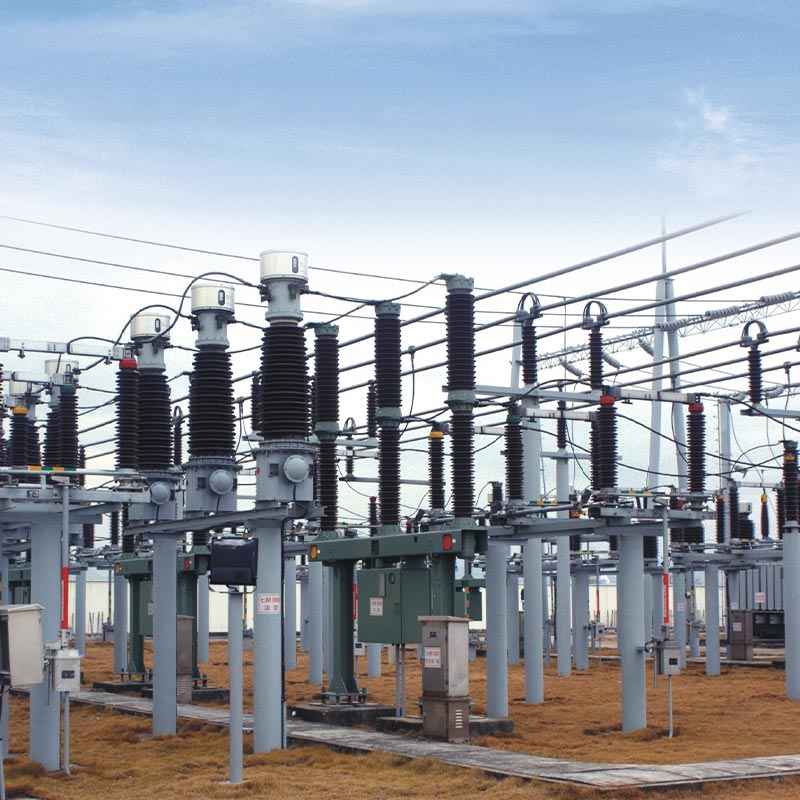

Инженерное приложение Cas

Трансформаторы напряжения серии TYD компании Usune, как высококачественного поставщика высоковольтного вариаторного оборудования, получили признание. успешно применяется в ключевом проекте по реконструкции городской электросети 110 кВ в Чжоушань, провинция Чжэцзян. для проекта была выбрана классическая модель TYD110/√3-0.02FH, подходящая для сложных условий эксплуатации на местном уровне. прибрежная зона с сильным загрязнением и неэффективно заземленной нейтральной точкой.
Исходное оборудование на этой подстанции страдало нестабильным измерением напряжения и слабой защитой от помех. возможности. После замены вариаторов на вариаторы серии Usune TYD оборудование работает стабильно уже более более 3 лет, обеспечивая точное измерение и стабильный выходной сигнал даже в суровых условиях, таких как высокие влажность, соленые брызги и сильный ветер. Это обеспечивает надежную поддержку релейной защиты подстанции и несущей сети. связи, эффективно повышая надежность работы региональной электросети, сокращая оборудование частота отказов и полная проверка превосходной устойчивости продукта к атмосферным воздействиям и загрязнению.

Характеристики эксплуатации и технического обслуживания

1. Основные рабочие параметры

- Длительная работа: напряжение в 1,2 раза больше номинального (1,2Un).
- Кратковременная перегрузка: может работать в течение 30 секунд при напряжении 1,5Un.
- Специальный тип F: может работать непрерывно в течение 8 часов при напряжении 1,9Un.

2. Требования к ежедневному техническому обслуживанию

- Регулярно проверяйте состояние уплотнений оборудования, чтобы предотвратить утечку изоляционного масла;
- Обеспечьте надежное соединение демпфирующих клемм d1 и d2; работа на открытом воздухе строго запрещена;
- Клеммы N и X, не подключенные к несущему оборудованию, должны быть надежно закорочены;
- Запрещается самовольный демонтаж уплотнительных болтов и конструкций уплотнителей маслозаливных отверстий;
- Регулярный отбор проб масла и проверка электромагнитного блока не требуются во избежание угроз безопасности, вызванных маслом. уровень падает.

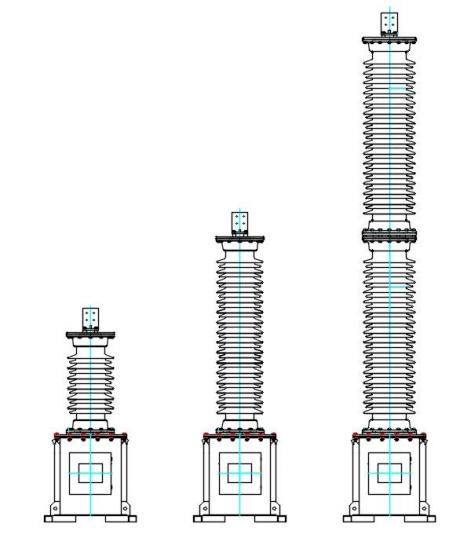

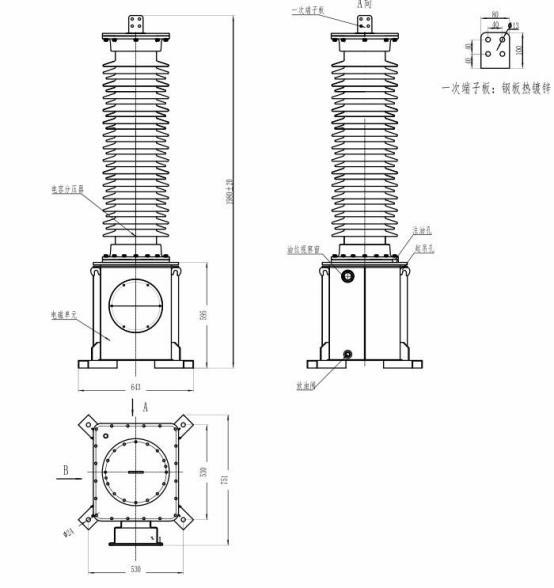

Размеры изделия.

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Какие основные испытания необходимо выполнить перед вводом в эксплуатацию вариатора Usune серии TYD?

В соответствии со стандартом DL/T596-1996 необходимо выполнить три испытания сердечника: во-первых, емкость и диэлектрик. потери конденсаторного делителя должны быть проверены при отклонении значения емкости от паспортного значения на ≤2% и Тангенс диэлектрических потерь ≤0,002. Во-вторых, сопротивление изоляции электромагнитного блока должно быть проверено с помощью Мегаомметр на 2500 В, с сопротивлением изоляции каждой клеммы относительно земли ≥500 МОм. В-третьих, калибровка точности Тест требует увеличения угла высоковольтных выводов, чтобы уменьшить паразитные емкостные помехи и обеспечить точность измерения.

Вопрос 2: Каковы основные меры предосторожности при установке наружного трансформатора напряжения на месте?

Во-первых, конденсаторный делитель и электромагнитное устройство представляют собой соответствующий комплект и должны быть установлены в соответствии с номерные таблички; они не могут быть заменены произвольно. Во-вторых, подъемные отверстия электромагнитного блока масляный бак необходимо использовать для подъема; запрещается поднимать фарфоровую гильзу конденсатора, чтобы предотвратить ущерб. В-третьих, фундамент должен быть закреплен высокопрочными болтами М20, а общий наклон оборудования должен не более 2/1000 мм. В-четвертых, убедитесь, что клемма X надежно заземлена, а демпфирующая клемма надежно закреплена. подключен во избежание повреждения оборудования.

Вопрос 3. Для каких сценариев подходят модели с суффиксами H, G и F?

H — тип защиты от загрязнения, подходящий для сильно загрязненных и агрессивных сред, таких как прибрежные районы. и промышленные шахты; G — высотный тип, оптимизированный для работы на большой высоте, при низком напряжении и низкой температуре. среда, подходящая для территорий выше 2000 м; F — это системно-адаптивный тип, специально разработанный для нейтральной точки. неэффективно заземленные энергосистемы, с более высокой устойчивостью к перенапряжению, подходящие для специальной электросети условия эксплуатации.
