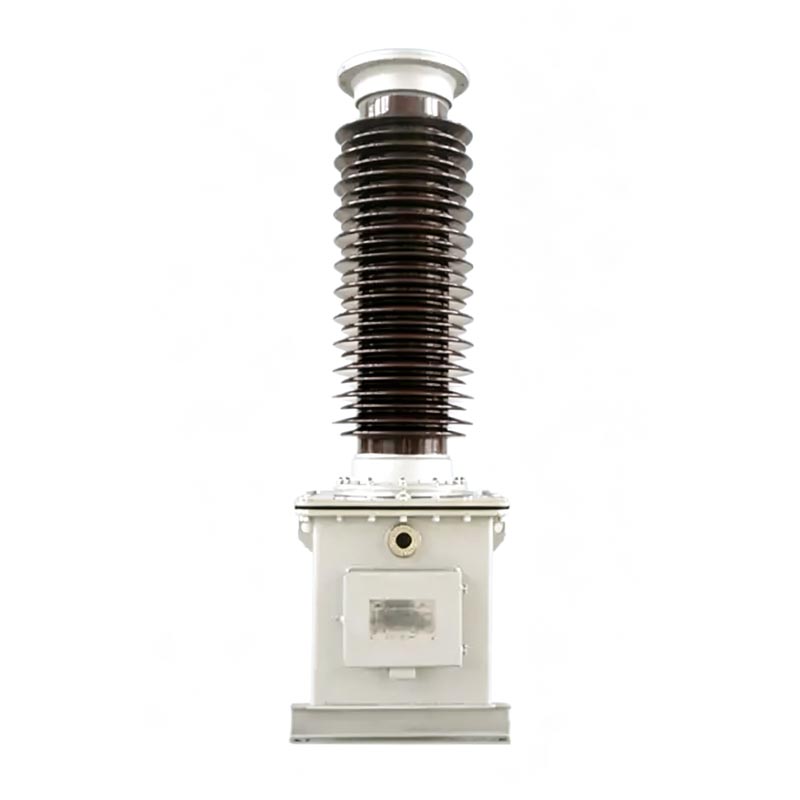

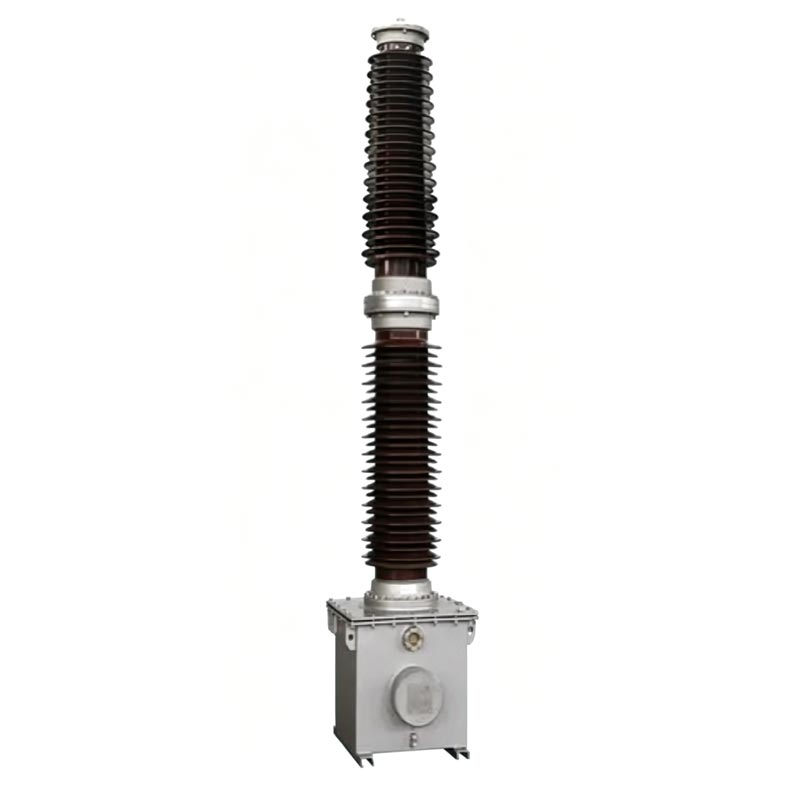

Трансформатор напряжения Usune TYD серии 110 кВ Pt представляет собой высокопроизводительный емкостный трансформатор напряжения, специально предназначенный для Предназначен для высоковольтных электрических сетей напряжением 110 кВ. Продукт использует принцип емкостного деления напряжения и полностью герметичная масляная конструкция, позволяющая избежать недостатков традиционных трансформаторов, таких как большой размер и слабая мощность. защита от помех и обладает отличной устойчивостью к загрязнению, устойчивостью к низким температурам и ветроустойчивости. Это оборудование объединяет функции измерения, защиты и связи несущей связи и является ядром, поддерживающим устройство для интеллектуальной эксплуатации и обслуживания систем передачи и преобразования электроэнергии 110 кВ.
Платиновый трансформатор напряжения 110 кВ строго соответствует национальным стандартам GB/T20840.1-2010, GB/T20840.5-2013 и ГБ/Т19749-2005. Процессы проектирования, производства и испытаний стандартизированы, а все параметры производительности соответствуют Технические условия на профилактические испытания энергетического оборудования.
Общие инструкции
- TYD: специальный код для емкостных трансформаторов напряжения.
- 110/3: Номинальное фазное напряжение системы, с которой он совместим, составляет 110 кВ.
- 0,02: номинальная емкость емкостного делителя напряжения составляет 0,02 мкФ.
- Суффиксный код характеристики: H – тип защиты от загрязнения; G – Высотный тип (подходит для высот более 2000м);
F – Подходит для нейтральных систем с неэффективным заземлением.
Пример: TYD110/3-0.02FH представляет собой емкостной трансформатор напряжения, подходящий для нейтральной точки 110 кВ. электросети с неэффективным заземлением, номинальной емкостью 0,02 мкФ и высоким уровнем защиты от загрязнения.
Состоит из конденсаторов связи и конденсаторов деления напряжения, соединенных вместе. Несколько наборов конденсаторов элементы соединены последовательно внутри фарфоровой втулки. Он использует высококачественную тонкую пленку и конденсаторную бумагу. композитный диэлектрик и пропитан в вакууме высококачественным изоляционным маслом. Оборудование имеет полностью герметичный конструкция со встроенным устройством компенсации масла для поддержания стабильного внутреннего давления, предотвращения утечки масла, устранить необходимость отбора проб на месте, эффективно изолировать внешнюю влагу и примеси и обеспечить стабильность изоляционные характеристики.
Платиновый трансформатор напряжения 110 кВ полностью герметично помещен в стальной маслонаполненный резервуар (который также служит конденсаторная база), включая промежуточный трансформатор, компенсирующий реактор и реактор быстрого насыщения. демпфер. Перед отправкой с завода он предварительно комплектуется делительным конденсатором низкого напряжения. Электромагнитный Блок и масляный контур конденсаторного делителя полностью изолированы, что обеспечивает отсутствие помех и стабильную работу. Клеммы вторичной проводки и несущей волны расположены по центру распределительной коробки на боковой стенке резервуара. четко обозначены для облегчения подключения и обслуживания на месте.
Точно понижает выходной сигнал, обеспечивая стандартный низковольтный сигнал, обеспечивая надежную поддержку данных для питания. учет электроэнергии в сети и мониторинг напряжения в режиме реального времени.
Оборудованный аппаратурой релейной защиты и автоматического управления, он позволяет выявлять неисправности электросети, проверка синхронизации и защита линии, предотвращение повреждения оборудования и аварий в электросетях, вызванных аномалии напряжения.
Служит в качестве специального разделительного конденсатора для связи несущей линии электропередачи, обеспечивая стабильный канал сигнала для передача данных электросети, а также удаленное управление и обслуживание.
- Совместимые условия эксплуатации: система переменного тока 50/60 Гц.
- Вторичное выходное напряжение: 100/√3 В, 100 В (стандартные характеристики)
- Тангенс диэлектрических потерь: ≤0,002
- Погрешность конденсатора: не превышает ±2% от номинала, указанного на паспортной табличке.
- Сопротивление изоляции: ≥500 МОм (измерено мегаомметром на 2500 В).
- Возможность работы при повышенном напряжении: длительная работа при напряжении, превышающем номинальное в 1,2 раза; кратковременная работа в 1,5
раз номинальное напряжение на 30 секунд; Тип F может работать непрерывно в течение 8 часов при напряжении, в 1,9 раз превышающем номинальное.
- Рабочая температура: -40℃~+45℃ (настраивается для особых условий)
-Максимальное сопротивление скорости ветра: 150 км/ч.
- Применимая высота: ≤2000 м (высотные модели доступны по запросу)
- Максимальная толщина обледенения: 10 мм.
- Класс защиты от загрязнения: стандартный класс D (путь утечки ≥ 43,3 мм/кВ), дополнительный класс E (путь утечки ≥
53,7 мм/кВ)

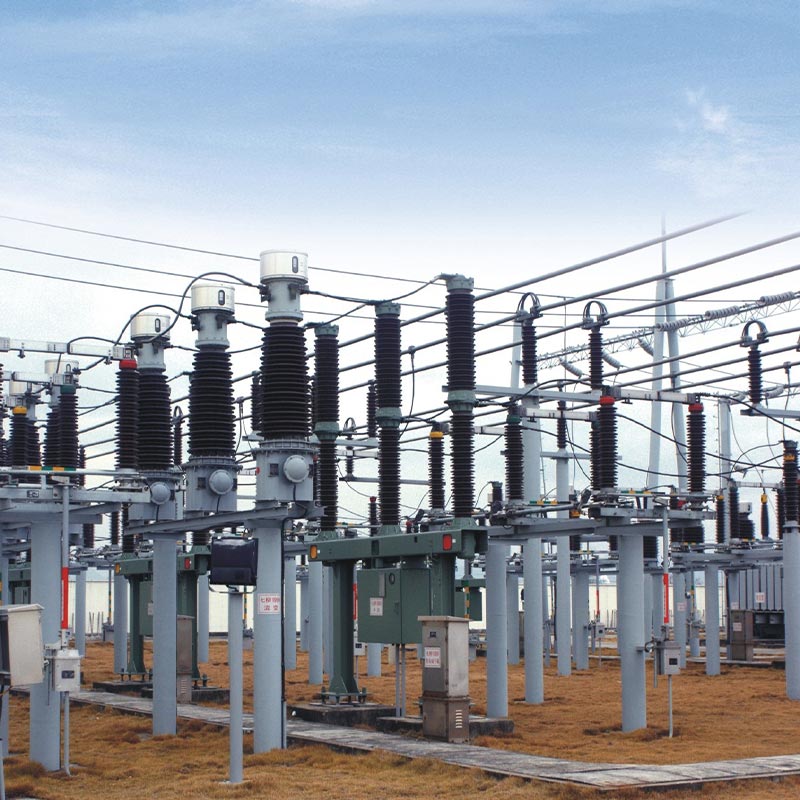

Платиновый трансформатор напряжения Usune TYD110/3-0.02FH с защитой от загрязнения на 110 кВ был успешно применен на открытом воздухе. проект реконструкции региональной подстанции 110 кВ в провинции Чжэцзян. Эта подстанция обслуживает окрестности промышленные парки и жилые районы, требующие чрезвычайно высокой стабильности электроснабжения и надежности оборудования. Расположен в прибрежной зоне с высокой влажностью, высоким содержанием соленых брызг и сильным загрязнением, а также частыми морскими бризами. Проект требует строгих требований к защите от загрязнения, коррозии и старению от высоковольтного оборудования. оборудование.
Оборудование было поднято, установлено и введено в эксплуатацию строго по техническому заданию производителя. перед вводом в эксплуатацию. Два года эксплуатации и технического обслуживания на месте, а также данные регулярных испытаний показывают, что основные параметры, такие как емкость оборудования и диэлектрические потери, постоянно соответствуют национальным стандартам, без каких-либо такие проблемы, как утечка масла, ненормальный шум или дрейф параметров. Превосходная защита от обрастания и коррозии. Конструкция эффективно противостоит коррозии прибрежных солевых брызг и влажного воздуха, избегая распространенных неисправностей, таких как Старение изоляции и колебания напряжения в традиционных измерительных трансформаторах. Стабильно дополняет мощность измерение, контроль напряжения и соединение несущей сети, обеспечивая непрерывное и безопасное электропитание подстанции и полностью проверяем стабильность и адаптируемость продукта в суровых внешних условиях.
Оборудование поставляется в комплекте: конденсаторный делитель напряжения + электромагнитное устройство. Установка должна строго придерживаться заводских номеров; Произвольное смешивание и замена строго запрещены. Для оборудования при подъеме необходимо использовать специальные подъемные отверстия для масляного бака электромагнитного блока; прямой подъем использование фарфоровых втулок конденсаторов запрещено. Фундамент фиксируется высокопрочными болтами М20, а габаритная Угол наклона установки составляет ≤2/1000 мм, что обеспечивает стабильную работу оборудования.
Основные требования к проводке: Клеммы заслонки d1 и d2 должны быть надежно соединены; открытые цепи строго запрещено. Если клеммы N и X не подключены к несущему оборудованию, они должны быть надежно закорочены. Во время эксплуатации оборудования клемма X должна быть непосредственно и надежно заземлена во избежание попадания высокого напряжения в вторичного корпуса, что может привести к повреждению оборудования и поставить под угрозу личную безопасность.
Оборудование имеет полностью герметичную масляную конструкцию, обеспечивающую стабильную работу и устраняющую необходимость для регулярного отбора проб и испытаний масла. Плановое техническое обслуживание требует лишь периодической проверки герметичности оборудования. состояние, герметичность клемм и устранение неполадок в случае ненормальных шумов, аномалий вторичного напряжения и внезапных скачки напряжения при соединении разомкнутым треугольником. Несанкционированный демонтаж крепежных болтов и уплотнений оборудования. структуру строго запрещено. Конденсаторный делитель и электромагнитное устройство нельзя разбирать без разрешение производителя. После списания оборудования его необходимо передать в местный экологический орган. Отдел охраны для централизованной и безвредной утилизации с целью предотвращения загрязнения окружающей среды.
H — устойчивый к загрязнению тип, подходящий для прибрежных и сильно загрязненных промышленных условий, с улучшенными путь утечки и коррозионная стойкость; G — высотный тип, оптимизированный для работы на высоте более 2000 м над уровнем моря. подходит для условий низкого напряжения и сильного ультрафиолета; F — специальный тип для неэффективной нейтральной точки. заземление с более высокой устойчивостью к перенапряжению, подходящее для соответствующих энергосистем. Соответствующая модель могут быть выбраны в зависимости от географического окружения проекта и системы энергосистемы.
D1 и D2 — демпферные клеммы. Их открытие приведет к выходу из строя заслонки, вызывая внутренние скачки перенапряжения и вызывая необратимое повреждение конденсаторов и электромагнитных блоков. Если несущее оборудование не подключено, отсоединение клемм N-X приведет к попаданию высокого напряжения во вторичную распределительную коробку, сгоранию вторичной обмотки оборудование для мониторинга и защиты и вызвать несчастный случай. Надежность клеммных соединений должна быть проверено перед вводом оборудования в эксплуатацию.
Нет, периодический отбор проб и испытаний масла не требуется. Электромагнитный блок работает при низком напряжении, а Перед отправкой с завода был выполнен полный набор испытаний на герметичность и производительность, что обеспечивает надежность герметичность. Отбор проб на месте нарушит баланс внутреннего давления оборудования, что приведет к потенциальные проблемы, такие как падение уровня масла, проникновение влаги и ухудшение изоляции. Только плановые проверки необходимо проверить целостность пломб и стабильность электрических параметров. Если параметры ненормальные, обратитесь к производителю для проведения специализированных испытаний.
