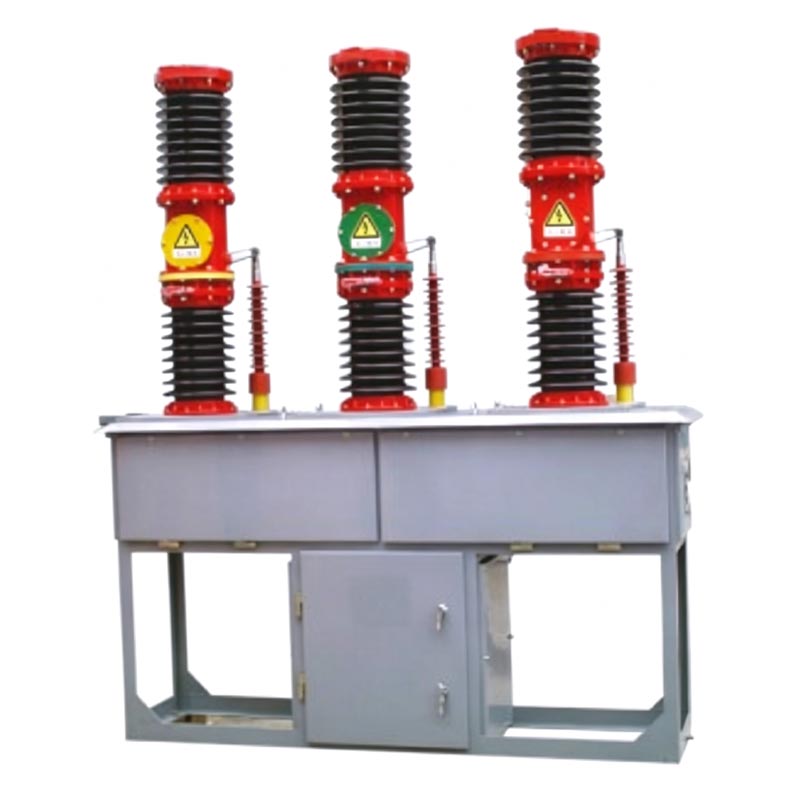

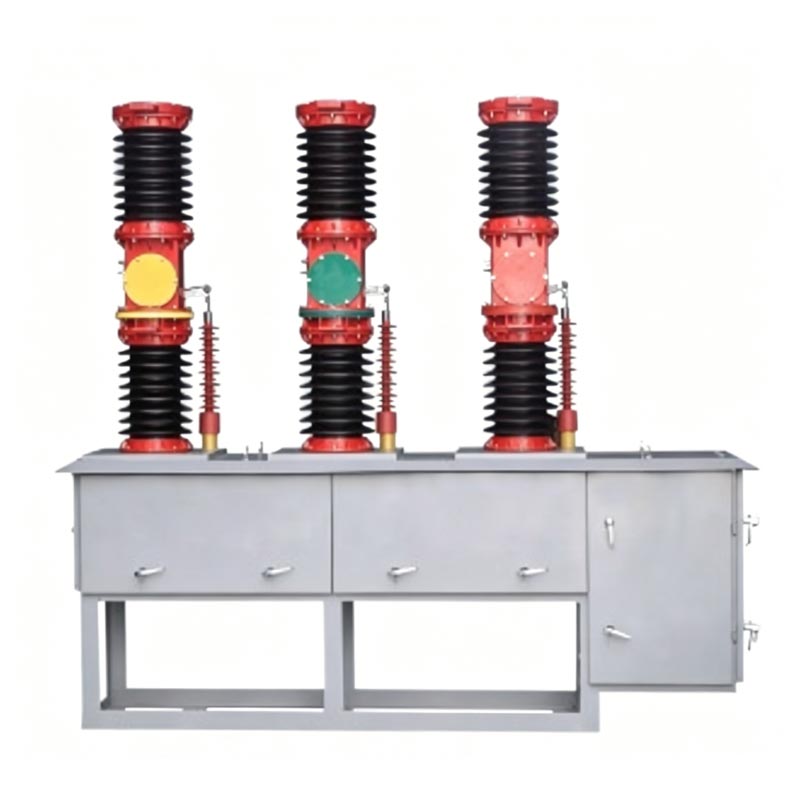

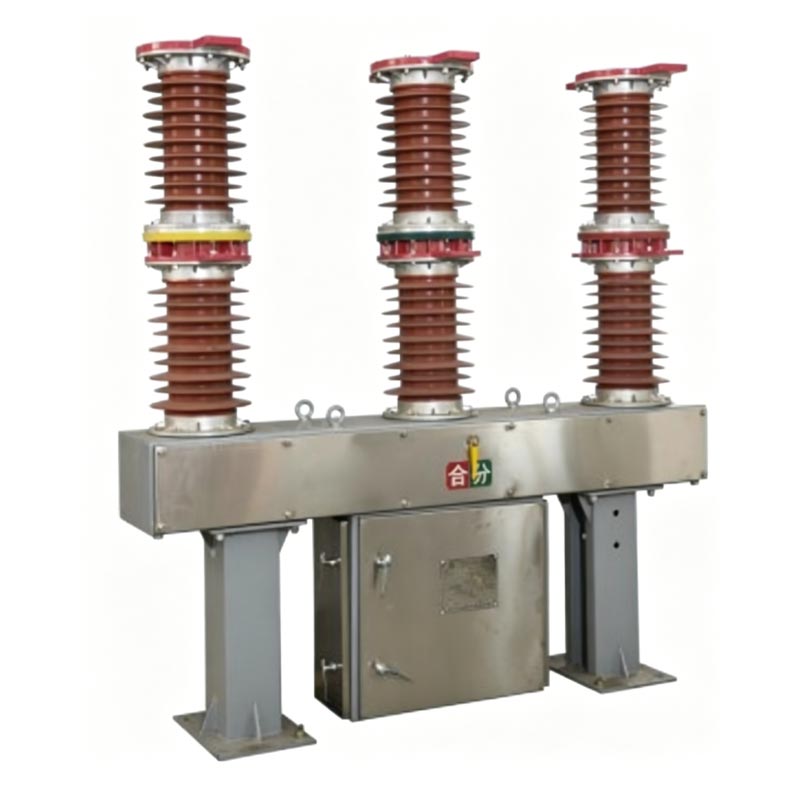

Вакуумный автоматический выключатель Usune Zw7-40.5 для наружного применения представляет собой высоковольтный вакуумный выключатель для наружного применения, подходящий для 50 Гц. системы передачи и распределения электроэнергии трехфазного переменного тока напряжением 24–40,5 кВ, в основном используемые для управления системой, защиты, секционирование и переключение батарей конденсаторов. При использовании в сочетании с реклоузером он обеспечивает интеллектуальную сегментированную управление повторным включением энергосистемы; он поддерживает пружинные или электромагнитные приводные механизмы, имеет стабильные механические производительность и не представляет риска возгорания или взрыва; он соответствует стандарту GB1984-1989 «Высоковольтные автоматические выключатели переменного тока» и Стандарты IEC56, IEC62271-100 «Высоковольтные автоматические выключатели переменного тока».
1. Отличные разрывные характеристики: используется технология вакуумного гашения дуги, что приводит к сильному разрыву.
емкость, длительный электрический срок службы и механический срок службы до 10 000 циклов.
2. Не требует обслуживания и надежность: простая конструкция, не требующая регулярного обслуживания и длительный срок службы.
3. Отличная изоляция и защита от загрязнения: отличные изоляционные характеристики на открытом воздухе и выдающиеся характеристики.
способность борьбы с загрязнением.
4. Гибкая интеллектуальная конфигурация: может быть оснащена встроенным трансформатором тока (точность до 0,2 с).
класс) для учета и защиты трехфазной сети.
5. Широкая совместимость рабочих механизмов: адаптируется к пружинным или электромагнитным рабочим механизмам, что позволяет
частая и надежная эксплуатация.
1. ЛЭП и подстанции напряжением 24-40,5 кВ.
2. Проекты реконструкции и расширения городских и сельских электросетей.
3. Ветряные электростанции, солнечные электростанции и промышленные энергосистемы.
4. Переключение батарей конденсаторов и применение автоматических выключателей.
5. Прибрежные, высокогорные и сильно загрязненные территории.
1. Название проекта: Проект подключения к сети ветряных электростанций напряжением 35 кВ в Северном Китае.
2. Клиент: Государственная сетевая компания Hebei Electric Power Co., Ltd.
3. Предыстория проекта: Эта ветряная электростанция расположена в прибрежной зоне с высокой влажностью, сильными солевыми брызгами и частые грозы. Система отходящих линий напряжением 35 кВ требует надежных автоматических выключателей для контроля, устранения неисправностей. изоляции и автоматического повторного включения.
4. Решение: Компания Uxin Electric предоставила 12 комплектов наружных вакуумных выключателей Zw7-40.5, оснащенных пружинные механизмы и встроенные трансформаторы тока класса 0,2S.
5. Достижения приложения
- Стабильная работа более 5 лет в условиях повышенной влажности и солевого тумана.
- 100% успешность 187 операций по отключению короткого замыкания
- Интеллектуальная функция повторного включения сокращает время отключения электроэнергии на 85 %.
- Конструкция, не требующая обслуживания, снижает ежегодные затраты на эксплуатацию и техническое обслуживание на 60 %.
6. Обратная связь с клиентами
«Наружный вакуумный выключатель Usune Zw7-40.5 продемонстрировал чрезвычайно надежную работу в наших прибрежных зонах. ветровая электростанция. Его эффективность предотвращения загрязнения и интеллектуальные функции защиты значительно улучшились. стабильность сети». – Менеджер проекта, State Grid Hebei Electric Power Co., Ltd.
| Элемент | Единица | Параметры | |
| Номинальное напряжение | кВ | 40.5 | |
| Номинальный уровень изоляции | 1 мин. Выдерживаемое напряжение промышленной частоты | кВ | 95 |
| Выдерживаемое напряжение грозового импульса (пиковое значение) | кВ | 185 | |
| Номинальный ток | A | 630/1000/1250/1600/2000 | |
| Номинальный ток отключения при коротком замыкании | кА | 12,5/16/20/25/31,5 | |
| Номинальная последовательность действий | 0-0,3с-C0-180с-0 | ||
| Время отключения для номинального тока кратковременного отключения | Время | 12 | |
| Номинальный разрыв короткого замыкания и ток закрытия (пиковый) | кА | 50/63/80 | |
| Номинальный пиковый выдерживаемый ток | кА | 50/63/80 | |
| Номинальный кратковременно выдерживаемый ток | кА | 20/25/31,5 | |
| Номинальная продолжительность короткого замыкания | s | 4 | |
| Средняя скорость выключения | РС | 1,5 ± 0,20 | |
| Средняя скорость включения | РС | 0,7 ± 0,2 | |
| Время отклика при включении контракта | РС | ≤ 2 | |
| Разница во времени синхронности трехфазного включения/выключения | РС | ≤ 2 | |
| Время включения | РС | ≤ 150 | |
| Время выключения | РС | ≤ 70 | |
| Механическая жизнь | Время | 10000 | |
| Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи | V | Постоянный/переменный ток 110 220 | |
| Сопротивление постоянного тока каждой фазы (не включая измерительные трансформаторы) | мкОм | ≤ 50 | |
| Сопротивления постоянного тока каждой фазы | мм | 3 | |
Ответ: Можно использовать пружинные или электромагнитные механизмы. Пружинные механизмы обеспечивают высокую надежность и низкие затраты на техническое обслуживание, что делает их пригодными для большинства применений на открытом воздухе.
А: Да. Коэффициент тока и класс точности (0,2S/0,5/10P10) необходимо указать при заказе.
О: При нормальном использовании период без обслуживания составляет 10-15 лет. Визуальный осмотр рекомендуется проводить каждые 2 года. и небольшой механический осмотр каждые 5 лет.
Вакуумный автоматический выключатель Usune Zw7-40.5 для наружного применения сочетает в себе передовые вакуумные технологии, прочную конструкцию и интеллектуальные функции. Являясь надежным китайским поставщиком, Usune Electric неизменно обеспечивает высокое качество и высокопроизводительные продукты, что делает их идеальным выбором для современных энергетических систем, требующих надежности, безопасности и низкие затраты жизненного цикла.
