Вакуумный выключатель на опоре 11 кВ

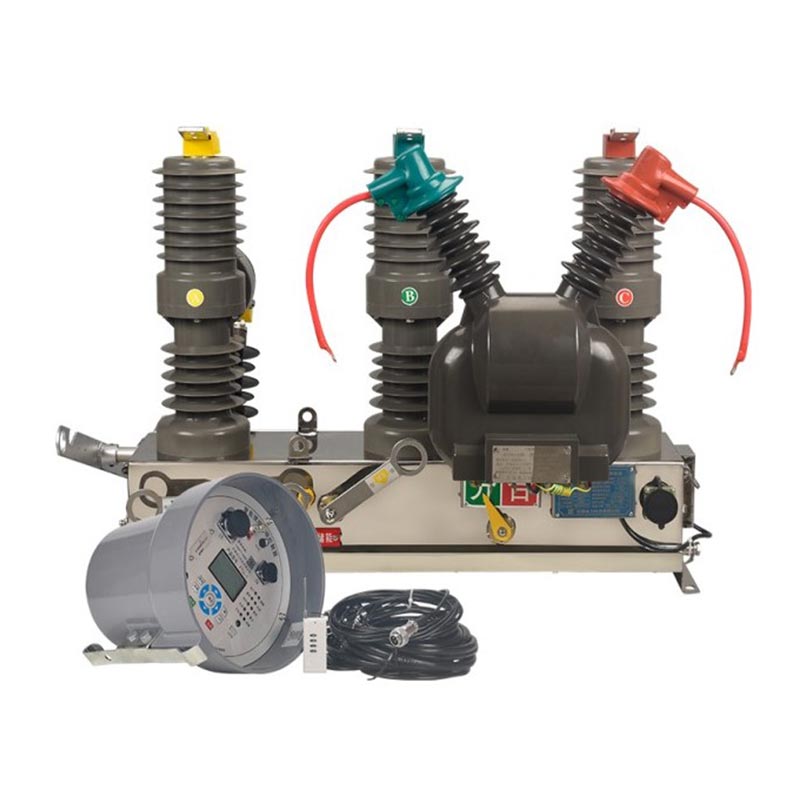

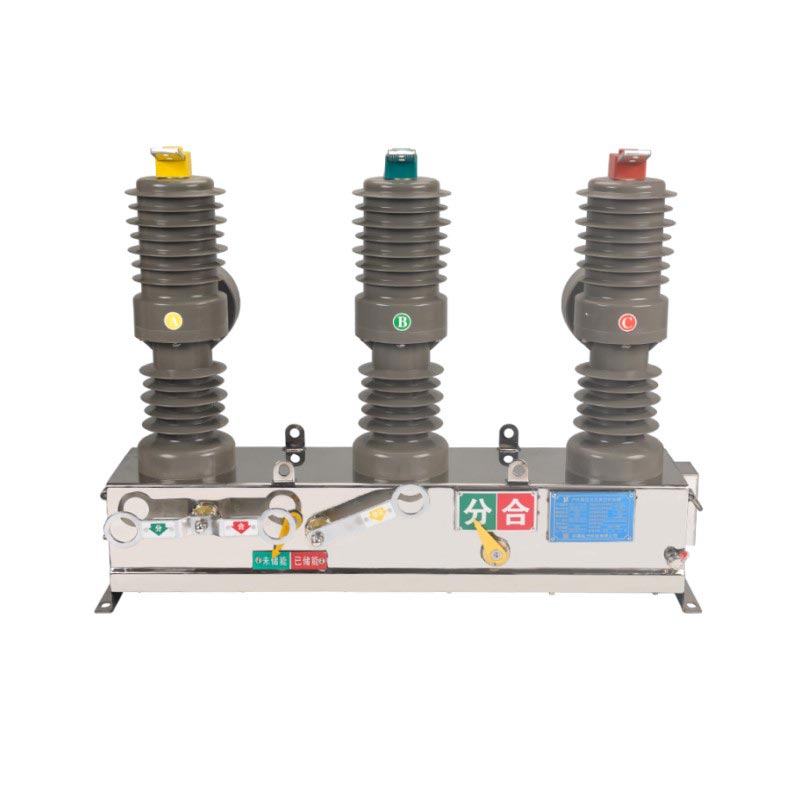

Вакуумный автоматический выключатель Usune ZW32-12, 11 кВ, монтируемый на столбе, представляет собой вакуумный выключатель, монтируемый на столбе для наружного применения. специально разработан для систем распределения электроэнергии 10–12 кВ. В нем используется высоконадежный вакуумный прерыватель для дуга тушение, точное и безопасное включение и выключение различных токов. Его прочная механическая конструкция поддерживает частая эксплуатация и подходит для сценариев, требующих многократного переключения.

- Номинальное напряжение: 12 кВ (совместимо с системами 10 кВ/11 кВ)
- Частота: 50/60 Гц
- Количество фаз: Трехфазный переменный ток
- Изоляция: Антивозрастные и устойчивые к коррозии материалы для наружного использования.
- Метод работы: Ручной/электрический, совместим с интеллектуальными контроллерами.

Основные особенности и преимущества

1. Превосходная эффективность разрушения

- Высокая скорость гашения вакуумной дуги, короткое время гашения и высокая эксплуатационная стабильность;
- Отличная отключающая способность при коротком замыкании, эффективная защита линий и оборудования;
- Длительный механический и электрический срок службы, подходит для частой эксплуатации.

2. Интеллектуальные «четыре дистанционных» функции.

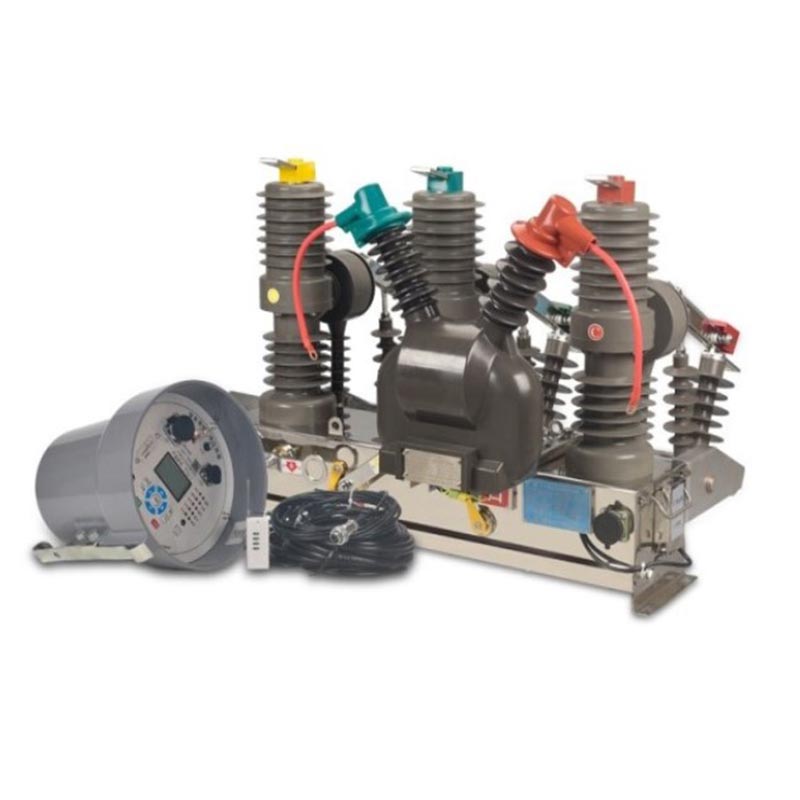

В сочетании с интеллектуальным контроллером Usune он может формировать автоматическое устройство повторного включения, реализующее:
- Дистанционное управление: дистанционное открытие и закрытие из диспетчерского центра;
- Телеметрия: мониторинг данных о токе, напряжении, мощности и энергии в режиме реального времени;
- Удаленная сигнализация: активное сообщение о состоянии оборудования, сигналах тревоги и информации о неисправностях;
- Дистанционная настройка: онлайн-настройка и изменение параметров защиты.

3. Прочный внешний дизайн

- Полностью закрытый корпус со степенью защиты IP54+, пыленепроницаемый, защищенный от дождя и конденсации;
- Стабильная работа в диапазоне от -40℃ до +70℃, устойчивость к соляному туману, влаге и загрязнению;
- Компактная конструкция, монтируемая на столбе, проста в установке и требует минимального обслуживания.

Реальный пример применения

1. Проект

Проект модернизации сельской электросети в провинции Аньхой, Китай

2. Предыстория

Частые кратковременные неисправности (удары молний, контакт с деревьями) в сельских электросетях, низкая скорость локализации неисправностей и высокий риск масштабных отключений электроэнергии.

3. Решение

Развернуть 120 реклоузеров Usune ZW32-12 с интеллектуальными контроллерами в качестве реклоузеров на столбах для воздушных линий напряжением 10 кВ.

4. Результаты применения:

- Изоляция неисправностей: автоматическое отключение в течение 50 мс при коротком замыкании, восстановление электропитания в течение 1 минуты при исправные участки;
- Устранение переходных неисправностей: автоматическое повторное включение устраняет 85% временных отключений электроэнергии;
- Дистанционное управление: функции «Четыре удаленных» сокращают рабочую нагрузку на инспекции на месте на 60 % и улучшают диспетчеризацию. эффективность на 70%;

- Надежность: после более чем двух лет эксплуатации среднее время наработки на отказ (MTBF) составляет >85 000 часов. без серьезных сбоев, что повышает надежность электроснабжения более чем 30 000 сельских пользователей.

Основные технические параметры

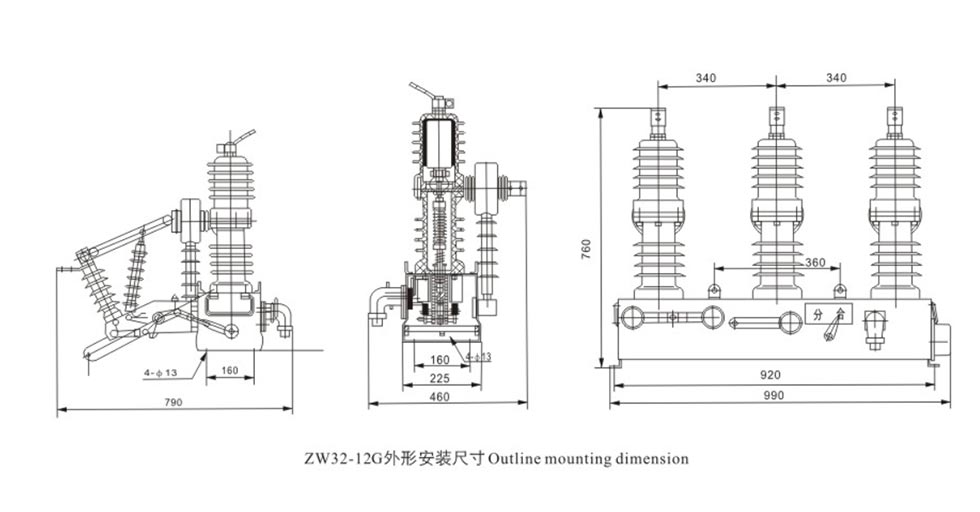

Внешние размеры

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Почему вакуумный автоматический выключатель ZW32-12 на 11 кВ, монтируемый на опоре, подходит для частых сценариев эксплуатации?

О: Вакуумный прерыватель имеет низкий износ контактов и длительный электрический срок службы; его прецизионный пружинный приводной механизм обладает высокой механической стабильностью (количество механических операций ≥10 000 раз); его материалы и структура устойчив к усталости, сохраняет стабильную производительность при повторяющихся операциях, что делает его пригодным для частого использования. сценарии переключения, такие как батареи конденсаторов и промышленные линии.

В2: Как реализованы функции «Четыре пульта»?

О: Подключите ZW32-12 к контроллеру Usune FTU через RS-485 или по беспроводной сети (4G/LoRa). Контроллер собирает устройство данные, обменивается данными с главной станцией и выполняет удаленные команды, тем самым обеспечивая удаленное управление, Телеметрия в реальном времени, дистанционная сигнализация состояния и функции удаленной онлайн-регулировки.

В3: Какое обслуживание требуется для использования на открытом воздухе?

О: Этот продукт практически не требует обслуживания. Рекомендуется регулярно проверять:
- Каждые 1–2 года: Проверьте уплотнения, крепления и характеристики изоляции;
- Каждые 2-3 года: Проверьте целостность вакуумного прерывателя и измерьте сопротивление контактов;
- Каждые 5 лет: выполните комплексную калибровку механических и электрических характеристик. Усуне предоставляет пожизненная техническая поддержка и услуги по обучению.

Заключение

Вакуумный выключатель Usune ZW32-12, 11 кВ, монтируемый на опоре, сочетает в себе превосходную производительность, интеллектуальное управление, и долговечность. Являясь ведущим производителем в Китае, Usune обеспечивает надежное качество продукции, адаптируясь к городским и сельские электросети, индустриальные парки и новые энергетические системы, что делает его предпочтительным оборудованием в современной энергетике. поле распространения. Благодаря богатому опыту применения в полевых условиях и комплексной технической поддержке, Usune имеет стать надежным поставщиком и производителем в мировом секторе энергетической инфраструктуры.
