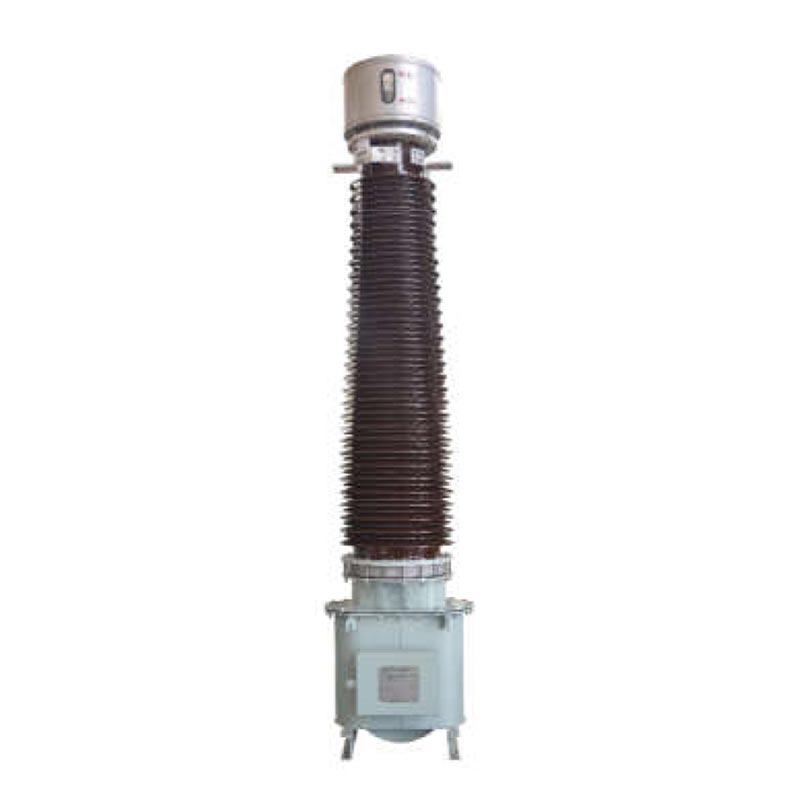

Трансформатор тока 110 кВ

Трансформатор тока Usune LB6-110 кВ представляет собой высокоточное устройство измерения тока для установки вне помещений, адаптированное для работы в сетях среднего и высокого напряжения. сетки. Он имеет модульную структуру и конструкцию вторичной обмотки с несколькими группами. Способ подключения можно настроить с помощью внешние соединительные пластины в верхнем маслорасширителе, обеспечивающие гибкое переключение между двойными коэффициентами тока для удовлетворения текущие потребности обнаружения и защиты от неисправностей в различных условиях эксплуатации.

Этот продукт соответствует национальному стандарту GB/T20840.2-2014 и международным электротехническим стандартам IEC. Это включает стандартные, высотные и устойчивые к загрязнению модели, обеспечивающие превосходные измерения и защиту. точность. Подходит как для обычных, так и для суровых условий эксплуатации на открытом воздухе, это основное вспомогательное оборудование для внутренние системы передачи и распределения электроэнергии 110 кВ.

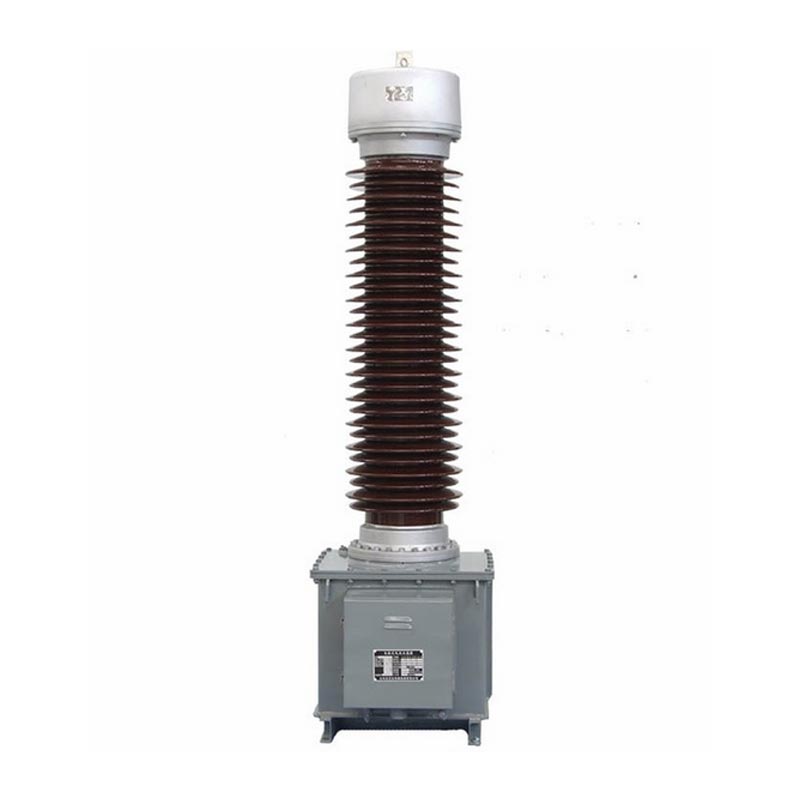

ЛБ6-110кВ Емкостной трансформатор тока

Пояснение модели и применимые условия эксплуатации

1. Значение кода модели

Полная модель продукта — LB6-110 кВ (комбинация точности + коэффициент тока) с четкими и стандартизированными сегментами. пояснения:
- Базовая модель: L для трансформатора тока, B для уровня защиты, 6 для серийного номера конструкции, 110 для номинального напряжения. 110 кВ, W2 для вторичной защиты от загрязнения
- Комбинация классов точности: поддерживает несколько комбинаций обмоток, таких как P/P/P/0,5 и P/P/0,2, включая 0,2/0,5. Обмотки измерения уровня и обмотки защиты уровня 5P/10P, балансировка, высокоточное измерение и надежная неисправность. защита.
- Спецификация коэффициента тока: маркируется как 2*a/c, поддерживает двойное переключение коэффициента тока, последовательное соединение - переменный ток, параллельное соединение — 2*переменного тока, первичный ток составляет 2×50 А~2×1000 А, вторичный ток — 1 А/5 А, полная спецификация

2. Применимые условия эксплуатации.

- Температура окружающей среды: подходит для условий эксплуатации от -25 ℃ до + 40 ℃, с максимальной дневной температурой +30 ℃. Требования к сверхнизким температурам могут быть настроены и согласованы.
- Высота над уровнем моря: стандартная модель подходит для высоты ≤1000 м; Высотная модель GYW, подходящая для высоты ≤4000 м.
- Адаптивность к окружающей среде: расстояние утечки выбирается в диапазоне от 16 мм/кВ до 31 мм/кВ, подходит для различных сценариев. включая традиционные средства защиты от прибрежной коррозии и противообрастающие средства на больших высотах.

Основные структурные особенности

1.Оптимизированная система изоляции

В нем используется емкостная технология масляно-бумажной изоляции, при которой сердечник первичной обмотки обернут высоковольтной кабельной бумагой. Он имеет многослойный экранирующий слой конденсатора, внутренний слой которого подключен к высокому напряжению, а внешний слой заземлен, что приводит к равномерному распределению электрического поля и значительному повышению безопасности изоляции. маржа.

2. Надежная структура обмотки.

Первичная обмотка имеет П-образную конструкцию. В моделях 2×400 А и ниже используется плоский медный провод в бумажной обертке. в моделях 2×500А~2×1000А используются двойные полукруглые алюминиевые трубки, обеспечивающие высокую пропускную способность по току. обмотка разделена на две секции с четырьмя клеммами, что позволяет гибко переключаться между двойными коэффициентами тока.

3. Полностью герметичная конструкция защиты

Вверху установлен металлический расширительный бачок, который автоматически компенсирует расширение и сжатие объем трансформаторного масла, вызванный изменениями температуры, изолируя его от внутреннего и внешнего воздуха, предотвращая влажность и старение масла, а также продление срока службы оборудования.

4. Удобная установка и обслуживание.

Предварительно просверленные подъемные отверстия в нижней части резервуара облегчают подъем оборудования; несколько болтов заземления обеспечивают надежное заземление оборудования и вторичных обмоток; распределительная коробка оснащена специальными зажимами для стандартизированная и безопасная проводка.

Основные технические параметры

1. Номинальные параметры

Номинальное рабочее напряжение 110кВ, максимальное рабочее напряжение 126кВ, номинальная частота 50Гц, полярность вычитающая.

2. Уровень выдерживаемого напряжения изоляции

Внутренняя изоляция между первичной и вторичной обмотками и землей 185 кВ/1 мин, вторичная обмотка между землей 3 кВ/1 мин; внешняя изоляция Напряжение сухого испытания 230 кВ, напряжение влажного испытания 185 кВ, выдерживаемое напряжение грозового импульса для защиты от загрязнения на большой высоте пик достигает 560кВ.

3. Точность производительности

Погрешность измерения 0,2/0,5, минимальная разность фаз, соответствие требованиям высокой точности измерения; низкий композитный ошибка для уровня защиты 5P/10P, что позволяет быстро реагировать на токи повреждения сети.

4. Устойчивость к короткому замыканию

Ток термостабильности 5,3 КА ~ 45 КА, ток динамической стабильности 13 КА ~ 115 КА, способность выдерживать сетку воздействие короткого замыкания и демонстрирует высокую эксплуатационную стабильность.

Реальные случаи инженерного применения:

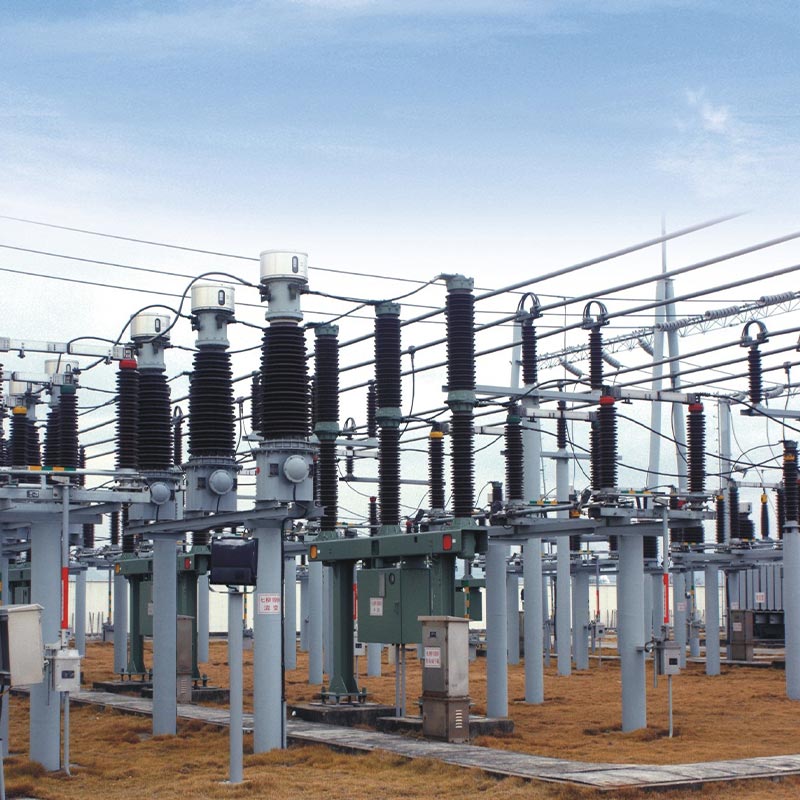

Пример: Проект модернизации городской подстанции 110 кВ Чжэцзян

В 2024 году проект модернизации пригородной подстанции 110 кВ Чжэцзян Цзясин включал оптовую закупку 32 подстанций Usune. Трансформаторы тока ЛБ6-110кВ-2×300/5 (5П30/5П30/0,5). Расположен в промышленном кластере с большой нагрузкой колебаний, проект требовал чрезвычайно высокой точности учета и чувствительности защиты. После ввода в эксплуатацию, оборудование может точно собирать данные о токе шины, обеспечивая мониторинг нагрузки в реальном времени и быстрое отключение при неисправности. Ежегодные эксплуатационные данные показывают, что погрешность измерения намного ниже предела национального стандарта, а защита действия точны и надежны, полностью устраняя неточности измерения старого оборудования.

Характеристики установки, эксплуатации и обслуживания

1. Предустановочная проверка

Перед установкой необходим визуальный осмотр для устранения таких дефектов, как поврежденные фарфоровые втулки, масло протечки и несоответствие паспортных параметров; убедитесь, что уровень масла расширителя соответствует температуре окружающей среды, и добавьте квалифицированное трансформаторное масло (электрическая прочность ≥45 кВ), если уровень масла низкий.

2. Требования к установке

На протяжении всего процесса оборудование необходимо транспортировать и поднимать вертикально, с транспортным углом наклона. ≤15°. Подъем разрешен только через нижние подъемные отверстия; нагрузка на фарфоровые втулки и масло консерватору строго запрещено. Максимальная горизонтальная растягивающая сила на первичной клемме P1 составляет ≤2000 Н, и при P2 – ≤3000Н; Корпус оборудования и экранирующий слой должны быть надежно заземлены для обеспечения безопасности эксплуатации.

3.Правила эксплуатации и обслуживания

Во время работы вторичная обмотка не должна быть разомкнута во избежание рисков высокого напряжения и повреждения оборудования. Полностью герметичная конструкция не требует технического обслуживания при нормальных условиях эксплуатации. Проверьте чистоту фарфоровая втулка и уровень масла ежеквартально. Если уплотнение повреждено или изоляция влажная, верните устройство в завод по вакуумной сушке и немедленной замене масла.

4. Требования к хранению

Трансформатор тока 110 кВ необходимо хранить в сухом, хорошо проветриваемом помещении, избегая прямых солнечных лучей и дождя. Нижняя часть масляный бак должен находиться на высоте не менее 50 мм над землей, а температура хранения должна быть не менее -30 ℃. После один год хранения, сопротивление изоляции и коэффициент диэлектрических потерь следует периодически проверять. Если краска отслаивается после длительного хранения, перекраску следует производить незамедлительно.

ЛБ 6 - 110 кВ внешний вид и установочные размеры

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Как переключить двойной коэффициент тока на трансформаторе тока LB6-110 кВ?

Замена оборудования не требуется. Просто отрегулируйте способ подключения внешнего разъема на верхнем масле. консерватор: когда первичные обмотки соединены последовательно, базовый коэффициент тока равен переменному току; при подключении в параллельно, это вдвое превышает текущий коэффициент 2*a/c. Эксплуатация проста и не требует специального оборудования, легко адаптируется. к различным условиям нагрузки, что эффективно снижает затраты на замену оборудования.

Вопрос 2: Каковы различия между стандартной моделью, моделью с защитой от загрязнения и высотной моделью?

Все три модели имеют одинаковые основные электрические характеристики, а структурная оптимизация адаптирована к конкретным условиям. сценарии: ① Стандартная модель подходит для обычных сред на высоте до 1000 м, с утечкой расстояние 16мм/КВ; ② Модель борьбы с загрязнением W2 подходит для прибрежных и промышленно загрязненных районов. путь утечки 20 мм/КВ и повышенная устойчивость к коррозии и загрязнению; ③ Высотная модель GYW подходит для высотных зон до 4000 м, с максимальным путем утечки 31 мм/кВ и выдерживает низкую атмосферную нагрузку. давление и сильное ультрафиолетовое излучение.

Вопрос 3: Каковы основные меры безопасности при длительной эксплуатации оборудования?

Во-первых, вторичная обмотка должна работать под нагрузкой или короткозамкнутой; открытые цепи строго запрещены для предотвращения высоковольтных пробоев и несчастных случаев с травмами. Во-вторых, обеспечьте надежное заземление места соединения. коробку и нижний заземляющий болт масляного бака, а также что заземляющий провод соответствует спецификациям во избежание статического электричества. накопление электроэнергии. В-третьих, при нормальной эксплуатации не допускается разборка герметичной конструкции и произвольный отбор проб. запрещено. Регулярно проверяйте данные о диэлектрических потерях и частичных разрядах, чтобы обеспечить стабильные характеристики изоляции.

Преимущества продукта и гарантия обслуживания

Являясь профессиональным производителем и поставщиком высоковольтного силового оборудования в Китае, трансформатор тока LB6-110 кВ компании Usune Electric имеет значительные преимущества: стандартизированное заводское производство, строгое соблюдение отечественных и международных стандартов. отраслевые стандарты, обеспечивающие стабильную точность и высокую адаптируемость к окружающей среде; и полностью герметичный, не требующая обслуживания конструкция, что значительно снижает затраты на последующую эксплуатацию и техническое обслуживание. Компания предоставляет Комплексное обслуживание, включая выбор и настройку, техническое руководство, установку на месте и послепродажное обслуживание. техническое обслуживание. Параметры могут быть оптимизированы в соответствии с потребностями проекта, обеспечивая надежную гарантию безопасности и стабильная работа электросетевой системы 110 кВ.
