Выдвижное распределительное устройство переменного тока в металлической оболочке KYN61-40.5 предназначено для Системы распределения электроэнергии трехфазного переменного тока 40,5 кВ, 50/60 Гц. Принятие АББ стандартизированный дизайн и концепции человеко-машинного интерфейса, это Высоковольтное распределительное устройство сочетает в себе проверенную конструкцию отсека KYN61 с Промышленный внешний вид в стиле ABB и расширенные функции эксплуатационной безопасности.
Разработанный для надежных приложений распределения электроэнергии среднего напряжения, Распределительное устройство KYN61-40.5 обеспечивает превосходную механическую прочность, электрическую производительность и удобство обслуживания подстанций, электростанций и промышленные энергосистемы.
Корпус распределительного устройства KYN61-40.5 изготовлен с использованием высококачественных Стальные пластины с алюминиево-цинковым покрытием, обработанные по технологии гибки с ЧПУ. В конструкции используется метод высокопрочной болтовой сборки без сварки, что обеспечивает превосходная жесткость корпуса, точность размеров и долговременная механическая стабильность.
Стандартные размеры шкафа:

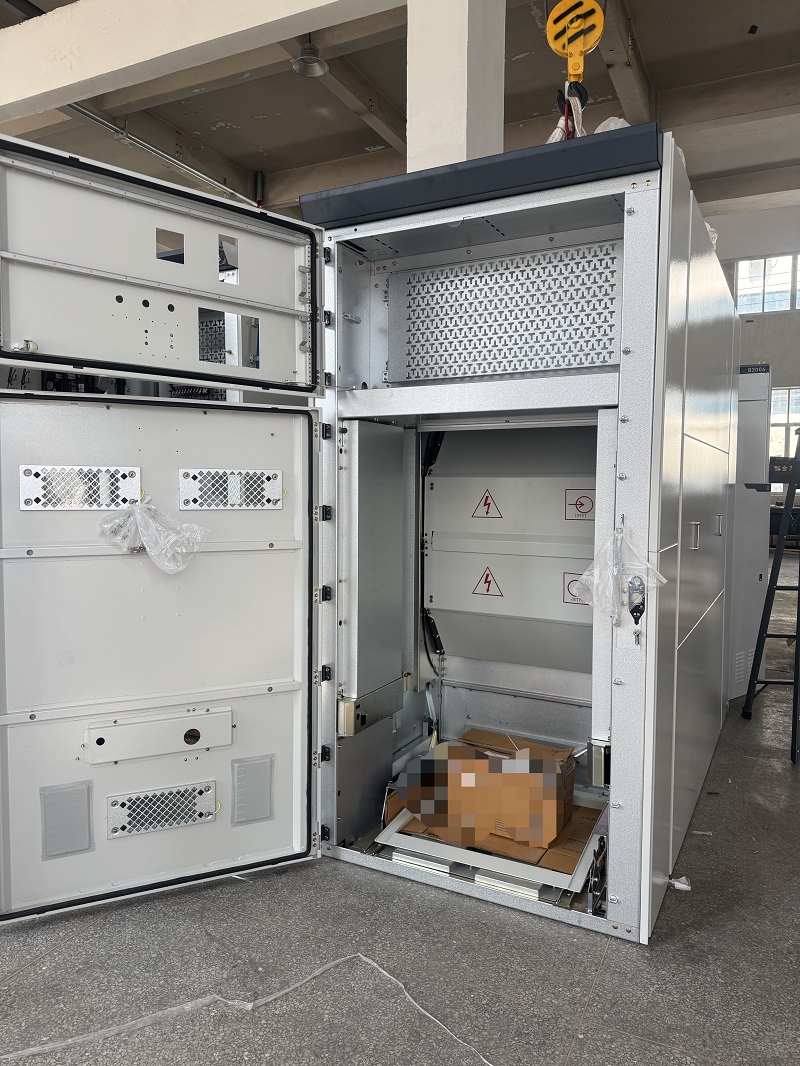

Корпус разделен заземленными металлическими перегородками на четыре независимых отсеки:
В каждом отсеке имеется независимый канал сброса давления для эффективного снизить внутреннее давление дуги и повысить эксплуатационную безопасность.
Передняя панель распределительного устройства KYN61-40.5 имеет интегрированный дизайн. Смотровое окно прибора, механическая рукоятка управления, положение ручной тележки индикатор, механизм блокировки и предупреждающие надписи расположены четко и понятно. организованная компоновка, позволяющая операторам быстро определять состояние оборудования.
Оптимизированные вентиляционные решетки обеспечивают эффективное рассеивание тепла, сохраняя при этом чистый и однородный внешний вид шкафа. Степень защиты корпуса достигает IP4X, а уровень защиты IP2X, когда дверь отсека выключателя закрыта. открылся.
Распределительное устройство KYN61-40.5 полностью совместимо с ABB HD4 и VD4-40.5. выкатные вакуумные выключатели, а также реле защиты серии ABB REF. Это делает его идеальным решением для проектов, требующих распределительного устройства, совместимого с ABB. конфигурации.
Выдвижная ручная тележка оснащена напольным винтовым движителем. обеспечение бесперебойной работы и превосходной взаимозаменяемости вакуумного контура ABB. выключатели. Полная система блокировки с пятью блокировками объединяет механические и функции электрозащиты в соответствии с концепцией логики безопасности ABB.
Конструкция, изоляционный зазор, механическая конструкция и электрические характеристики. Распределительного устройства KYN61-40.5 соответствуют международным стандартам, включая:
Распределительное устройство соответствует требованиям проекта, включая испытания на повышение температуры, испытания на стойкость к короткому замыканию и классификационные испытания внутренней дуги, что делает его подходит для требовательных приложений распределения электроэнергии высокого напряжения.
Распределительное устройство имеет внешний вид шкафа в стиле ABB и стандартизированную работу. дизайн интерфейса, обеспечивающий профессиональный промышленный вид и удобный опыт эксплуатации.
Модульная конструкция с болтовым соединением повышает жесткость шкафа, упрощает установку и упрощает обслуживание и дальнейшее расширение.
Заземленные металлические перегородки создают отдельные функциональные отсеки, улучшая безопасность оператора и обеспечение эффективной защиты от сброса давления внутренней дуги.
Распределительное устройство специально разработано для работы с вакуумными выключателями ABB на напряжение 40,5 кВ. и защитные устройства, обеспечивающие превосходную взаимозаменяемость и системную интеграция.
Благодаря защите корпуса IP4X и усовершенствованной конструкции безопасности KYN61-40.5 Распределительное устройство подходит для подстанций, объектов электроэнергетики, промышленных заводы и другие проекты распределения среднего напряжения.
Распределительное устройство KYN61-40.5 широко используется в:
Конструкция, совместимая с ABB, прочная механическая конструкция, повышенная безопасность защиты и соответствия стандартам IEC, распределительное устройство KYN61-40.5 обеспечивает надежное решение для распределения электроэнергии среднего напряжения. Это обеспечивает длительный срок службы, удобное обслуживание и стабильная работа для критической мощности приложения по всему миру.
