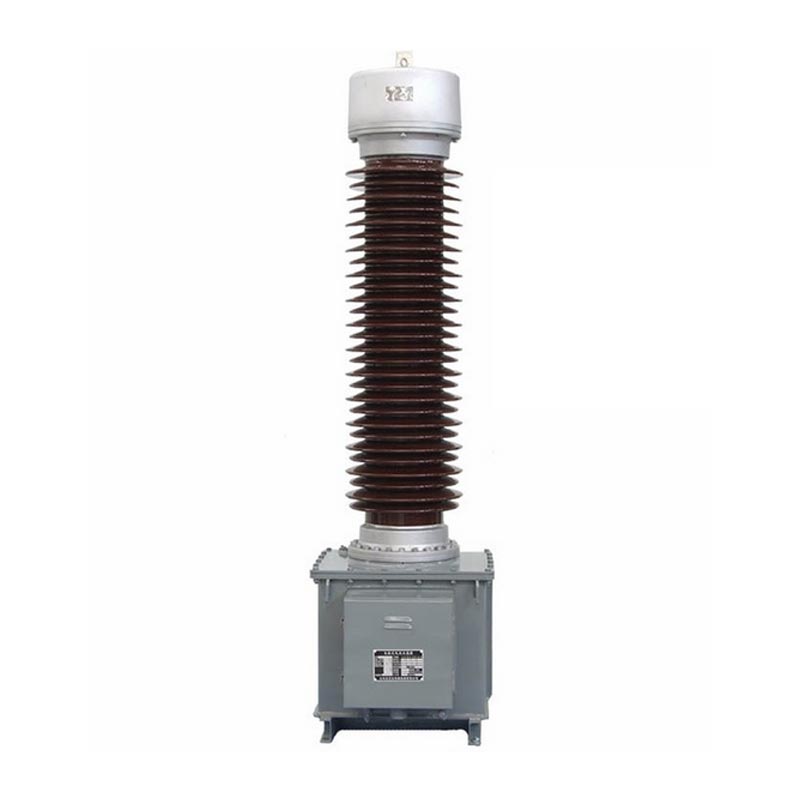

Открытый трансформатор тока

Емкостный трансформатор тока LB6-110 кВ для наружного применения представляет собой основное вспомогательное высоковольтное оборудование компании Zhejiang Yousen. Электрический. Специально разработанный для сложных условий эксплуатации на открытом воздухе, он имеет полностью герметичный масляно-бумажный корпус. изоляционная масляная конструкция, номинальное рабочее напряжение 110 кВ, максимальное рабочее напряжение 126 кВ, и совместим с сетями переменного тока частотой 50/60 Гц, отвечает эксплуатационным требованиям к нейтральной точке с неэффективным заземлением системы.

Этот продукт объединяет функции измерения и защиты, оснащен измерительными обмотками класса 0,2 и 0,5. и защитные обмотки 5P/10P. Он поддерживает двойной коэффициент трансформации для последовательного и параллельного переключения соединений, с первичным током 2×50–2×1000 А и вторичным выходом 1 А/5 А. Использование прецизионного производства процессов на уважаемом заводе, продукт может похвастаться превосходной приспособляемостью к окружающей среде: стандартная модель подходит для высоты ниже 1000 м, а высотная модель GYW может стабильно работать на высоте 4000 м. Это широко используется в городских и сельских подстанциях, промышленном и горнодобывающем энергоснабжении, а также в новых сценариях производства электроэнергии.

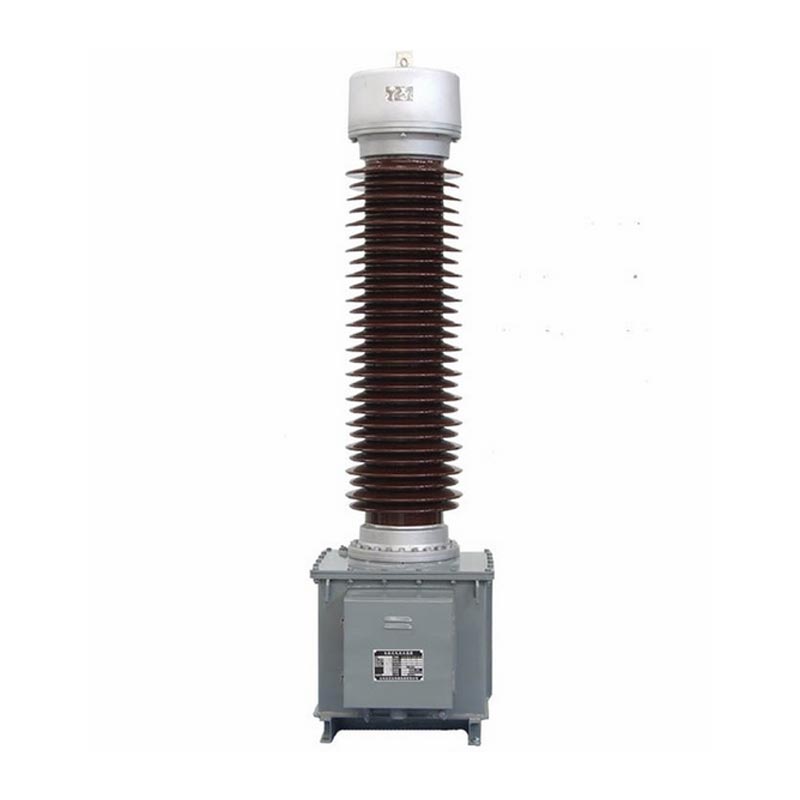

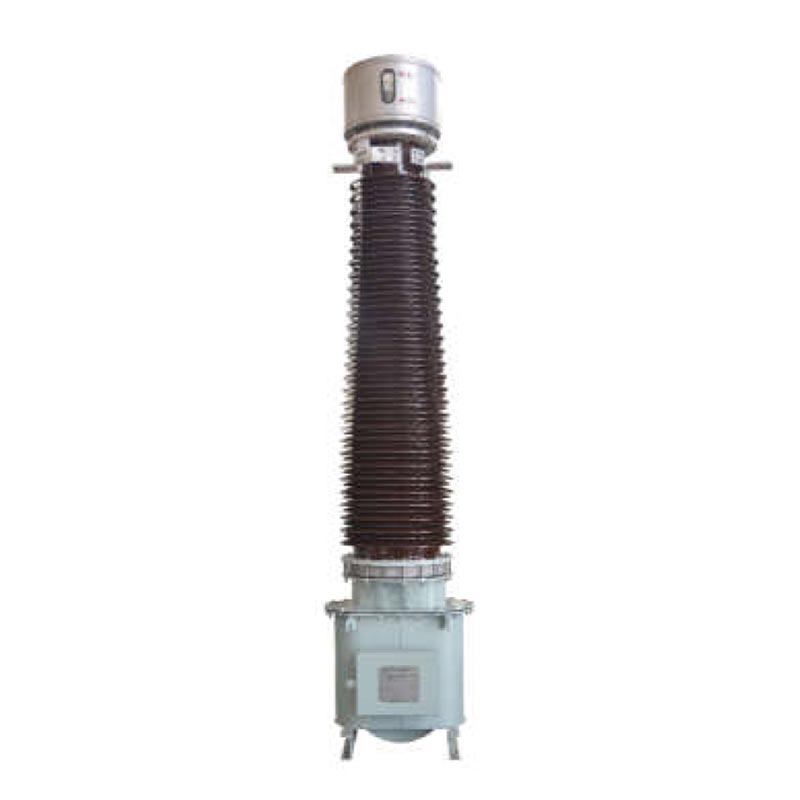

ЛБ6-110кВ Емкостной трансформатор тока

Пояснения к модели и условия использования

1. Объяснение параметров модели

Полный номер модели наружного трансформатора тока: LB6-110 кВ P/P/P/0,5ab/c, разделен на три ядра. определения:
- Базовая модель: L указывает трансформатор тока, B указывает уровень защиты, 6 указывает серийный номер конструкции, 110 указывает номинальный уровень напряжения, а W2 представляет вторичную конфигурацию защиты от загрязнения.
- Прецизионная комбинация: встроенные четыре комплекта вторичных обмоток, включая одну измерительную обмотку класса 0,5 и три защитные обмотки P-класса, поддерживающие различные прецизионные комбинации для адаптации к различным измерениям и Требования к точности защиты.
- Коэффициент тока: отмечен как 2*a/c, поддерживает переключение двойного коэффициента передачи. Соотношение равно кондиционеру, когда верхний маслорасширитель внешний разъем подключается последовательно, а 2*a/c при параллельном подключении. Проводка на месте позволяет легко переключение.

2. Стандартные условия эксплуатации

- Температура окружающей среды: максимум +40 ℃, минимум -25 ℃, среднесуточный максимум +30 ℃; Сверхнизкие температурные условия могут быть настроены и согласованы.
- Высота установки: стандартный тип ≤1000 м; LB6-110 GYW Высотный тип ≤4000 м.

Структурные особенности продукта

1. Структура обмотки и изоляции.

Первичная обмотка имеет U-образную конструкцию. В характеристиках 2×400 А и ниже используется плоская медь с бумажной изоляцией. провод, а в спецификациях 2×500–2×1000 А используются двухлопастные полукруглые алюминиевые трубки. Ядро использует процесс емкостной масляно-бумажной изоляции, при этом основная изоляция обертывается высоковольтной кабельной бумагой. Несколько слоев Экранирование конденсатора создает однородное электрическое поле, при этом внутренний слой подключен к высокому напряжению, а внешний слой заземления, что значительно повышает безопасность изоляции. Первичная обмотка разделена на две секции с четыре клеммы, подключаемые к верхнему масляному баку для легкого переключения соотношения.

2. Герметичная конструкция защиты

Сверху установлен металлический расширитель для автоматической компенсации изменений объема изоляционного масла, вызванных перепады температур, изолируя воздух и предотвращая старение масла из-за влаги, тем самым продлевая срок службы оборудования. Расширитель имеет встроенное окно наблюдения за уровнем масла для контроля уровня масла в режиме реального времени. Все вторичное Клеммы и клеммы первичного экрана подсоединены по центру к распределительной коробке масляного бака, что обеспечивает стандартизированная проводка и надежная защита от помех.

3. Безопасная структура установки

Масляный бак сварен из высококачественных стальных пластин с предварительно просверленными подъемными отверстиями внизу для обеспечения устойчивости. общий лифтинг. Распределительная коробка и масляный бак оснащены специальными болтами заземления для обеспечения надежности. заземление вторичной обмотки и всего блока. Изделие имеет конструкцию с уменьшенной полярностью; когда основной ток P1 входит и выходит P2, вторичный ток выводится через S1/S2/S3, в соответствии с проводкой, соответствующей отраслевым стандартам. логику и облегчение ввода в эксплуатацию на месте.

Основные технические параметры

1. Основные электрические параметры.

- Номинальное рабочее напряжение: 110 кВ; Максимальное рабочее напряжение: 126 кВ
- Номинальная частота: 50/60 Гц; Полярность: субтрактивная полярность
- Номинальный первичный ток: 2 × 50 А ~ 2 × 1000 А (доступно несколько спецификаций)
- Номинальный вторичный ток: 1А, 5А
- Вторичная выходная мощность: 15 ВА ~ 50 ВА (адаптируется к коэффициенту трансформации)

2. Стандарты погрешностей точности

- Класс измерения (0,2/0,5): погрешность тока ±0,2%～±1,5%, разность фаз 10'～90', соответствие высокоточной энергии. Требования к счетчикам.
- Класс защиты (5P/10P): погрешность тока класса 5P ≤±1%, составная погрешность ≤5%; Составная ошибка класса 10P ≤10%, надежная работа защиты в случае неисправности системы.

3. Выдерживаемое напряжение и параметры изоляции.

- Выдерживаемое напряжение промышленной частоты: 185 кВ/1 мин для первичных и вторичных цепей и заземления; 3кВ/1мин для вторичные цепи и заземление; 5 кВ/1 мин для первичного экрана на землю. Сухое испытание внешней изоляции: 230 кВ; мокрый испытание: 185кВ.
- Выдерживаемое напряжение грозового импульса: внутренняя изоляция 450 кВ; GYW2 высотный тип защиты от загрязнения до 560кВ.
- Расстояние утечки: стандартный тип ≥16 мм/кВ; тип защиты от загрязнения до ≥31 мм/кВ, подходит для суровых условий эксплуатации такие как прибрежные районы, промышленное загрязнение и большие высоты.

4. Параметры устойчивости к короткому замыканию

Оборудование демонстрирует превосходные показатели термической и динамической стабильности. Для спецификаций 300–600 А ток кратковременной термостабильности может достигать 31,5-45 кА, а ток динамической стабильности может достигать 80-115 кА, способно выдерживать мгновенные скачки тока короткого замыкания и предотвращать повреждение оборудования.

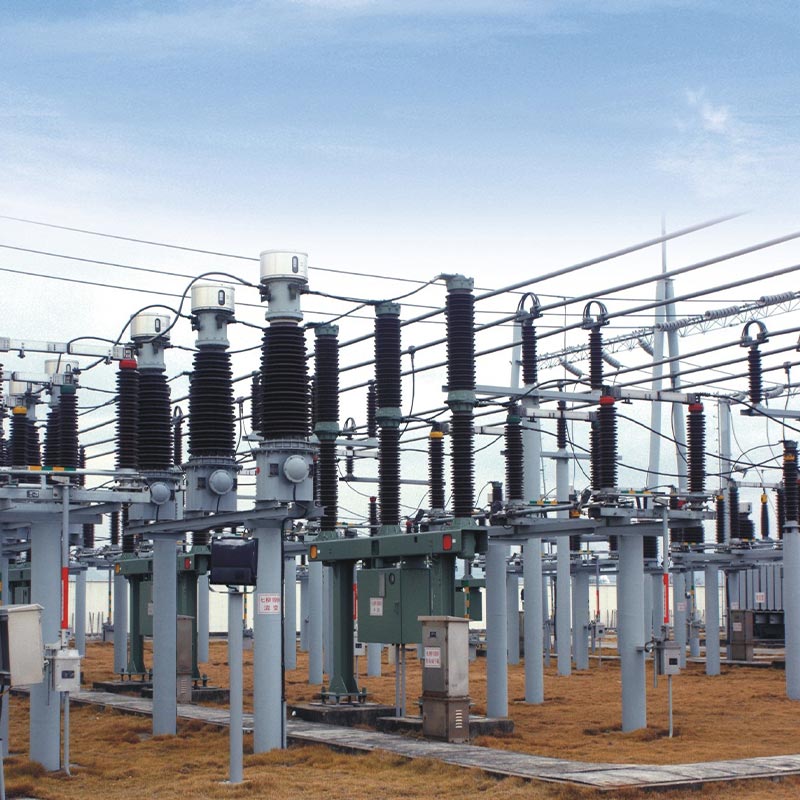

Реальный пример применения

Трансформатор тока Usune LB6-110 кВ был успешно применен при модернизации подстанции электросети 110 кВ. проект в Восточном Китае, замена устаревшего оборудования и решение таких проблем, как низкая точность, плохая погода устойчивость и частое обслуживание.

Проект расположен в загородном индустриальном парке, зоне, характеризующейся круглогодичной влажностью и незначительной промышленное загрязнение, обеспечивающее электроэнергией множество производственных компаний. Проект выбрал LB6-110 кВ GYW. Высотная модель с защитой от загрязнения (2×300/5А, комбинация точности 5П30/5П30/0,5С/0,2С). Спустя более двух лет стабильной работы, высокоточные обмотки 0,2S/0,5S обеспечивают точное измерение для промышленных пользователей, в то время как Несколько защитных обмоток позволяют быстро реагировать на колебания сети и незначительные неисправности короткого замыкания, достигая ноль ложных срабатываний и ноль отказов при срабатывании. Полностью герметичная конструкция эффективно защищает от влаги и загрязнений. коррозии, без утечек масла или проблем со старением изоляции, что снижает нагрузку на последующее техническое обслуживание более чем 60%, полностью проверяя стабильность и надежность продукта в суровых условиях эксплуатации.

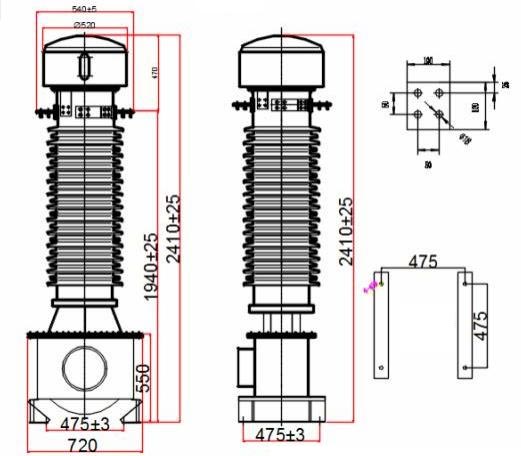

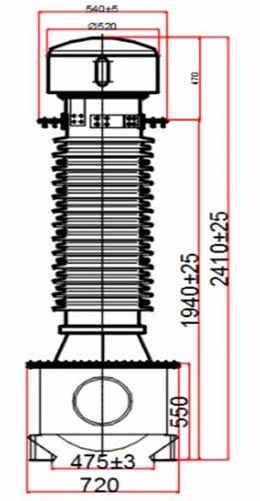

ЛБ 6 - 110 кВ внешний вид и установочные размеры

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Как переключиться между двойными коэффициентами тока на месте?

Демонтаж оборудования не требуется. Только конфигурация проводки внешних разъемов на верхнем масле. реставратору нужна корректировка. Последовательное соединение первичных обмоток является базовым соотношением переменного тока; параллельное соединение приводит к удвоению коэффициента первичного тока 2*a/c. По умолчанию оборудование поставляется параллельно; просто следуй схема подключения для быстрого переключения без ущерба для изоляции или срока службы оборудования.

Вопрос 2: Какие сценарии подходят для различных моделей изоляции и защиты от загрязнения?

Стандартный тип (≥16 мм/кВ) подходит для равнинных территорий с хорошими условиями окружающей среды на высоте ниже 1000 м; W тип защиты от загрязнения (≥20 мм/кВ) подходит для городских и общепромышленных сценариев загрязнения; GYW высотный тип защиты от загрязнения (≥25 мм/кВ) подходит для высокогорных районов ниже 4000 м; Усовершенствованный тип GYW2 (≥31 мм/кВ) предназначен для экстремальных условий. такие условия, как прибрежные соляные брызги, тяжелое промышленное загрязнение и сверхбольшие высоты, что обеспечивает более сильную изоляция против старения.

Вопрос 3: Каковы основные аспекты технического обслуживания наружного трансформатора тока?

Во-первых, работа вторичной разомкнутой цепи строго запрещена, чтобы избежать риска индукции высокого напряжения. Во-вторых, герметичную конструкцию нельзя произвольно разбирать; эксплуатация без обслуживания возможна при нормальных условиях условия. В-третьих, диэлектрические потери и сопротивление изоляции должны проверяться ежегодно, а данные должны проверяться. в основном соответствует заводским значениям. В-четвертых, уровни масла следует проверять сезонно и квалифицировать. Трансформаторное масло следует добавлять незамедлительно, когда уровень масла низкий.
