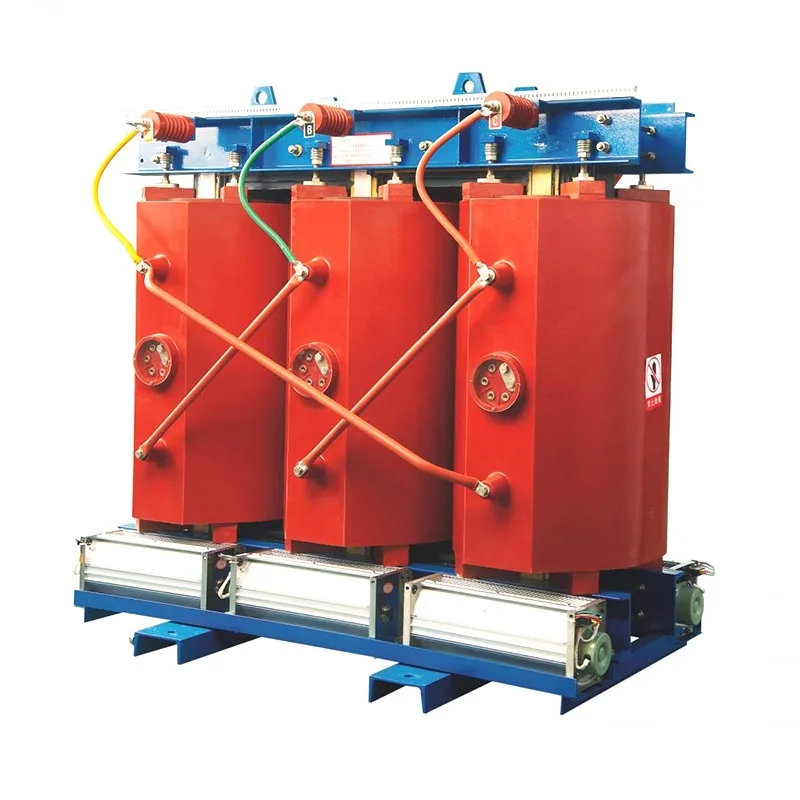

АнТрансформатор сухого типа 11 кВ 1000 кВАпредставляет собой распределительный трансформатор среднего напряжения, предназначенный для передачи электрической энергии от источника питания 11 кВ к более низкому рабочему напряжению, сохраняя при этом электрическую изоляцию, стабильность напряжения и безопасное распределение энергии. В этом руководстве объясняется его конструкция, принцип работы, технические характеристики, применение, особенности установки, требования к защите, методы технического обслуживания и точки приобретения для промышленных и коммерческих энергосистем.
Трансформатор мощностью 1000 кВА обеспечивает номинальную полную мощность 1000 киловольт-ампер, а 11 кВ определяет класс первичного напряжения. В отличие от масляного трансформатора, трансформатор сухого типа использует воздух в качестве охлаждающей среды и не использует минеральное изоляционное масло. Конструкции из литой смолы могут стать компактным решением для внутренних подстанций, коммерческих зданий, промышленных предприятий, объектов обработки данных, установок возобновляемых источников энергии и других мест, где важны пожаробезопасность, техническое обслуживание, пространство и экологические аспекты.
Фактическую спецификацию никогда не следует выбирать только на основе паспортной таблички. Вторичное напряжение, векторная группа, полное сопротивление, уровень изоляции, материал обмотки, повышение температуры, метод охлаждения, защита корпуса, высота над уровнем моря, температура окружающей среды, гармоническая нагрузка, условия короткого замыкания и применимые стандарты — все это влияет на окончательную конструкцию.
АнТрансформатор сухого типа 11 кВ 1000 кВАпредставляет собой трехфазный электрический трансформатор, обычно используемый для понижения напряжения среднего напряжения до более низкого напряжения, подходящего для последующего распределения и электрооборудования. Трансформатор имеет номинальную полную мощность 1000 кВА и первичное напряжение 11 кВ.
Терминсухой типозначает, что в трансформаторе не используется жидкое изоляционное масло в качестве первичной изоляции и охлаждающей среды. В зависимости от конструкции обмотки могут быть открытой намотки, пропитаны под вакуумом или залиты смолой. Конструкция из литой смолы особенно распространена там, где требуется механическая защита, устойчивость к окружающей среде и снижение зависимости от жидкой изоляции.
IEC 60076-11 специально охватывает силовые трансформаторы сухого типа с максимальным напряжением оборудования до 72,5 кВ и по крайней мере одной обмоткой, работающей выше 1,1 кВ, что делает его непосредственно применимым ко многим конструкциям трансформаторов сухого типа 11 кВ.
11 кВ указывает номинальное напряжение первичной стороны. Точный уровень изоляции и номинальное напряжение оборудования должны быть подтверждены на основе проектной спецификации и применимого стандарта, а не выведены только на основании номинального напряжения.
1000 кВА — номинальная полная мощность трансформатора. Он описывает возможность электрической нагрузки в определенных условиях эксплуатации, а не представляет собой прямую выходную мощность 1000 кВт.
Для трехфазной системы приблизительный линейный ток полной нагрузки можно рассчитать по формуле:
Например, при 11 кВ и 1000 кВА первичный ток полной нагрузки примерно равен52,5А. Вторичный ток зависит от выбранного номинала низкого напряжения. Например, при напряжении 400 В теоретический трехфазный ток полной нагрузки составляет примерно1443А. Эти расчеты полезны для предварительного проектирования, тогда как окончательный выбор кабеля, выключателя, шины и защиты должен соответствовать полному проекту.
Производительность трансформатора сухого типа зависит от согласованной конструкции нескольких основных компонентов. Типичный блок 11 кВ 1000 кВА включает в себя следующее:
| Компонент | Основная функция | Важное соображение |
|---|---|---|
| Магнитный сердечник | Обеспечивает магнитный путь для передачи энергии | Материал сердцевины, конструкция соединения и потери |
| Обмотка ВН | Получает питание 11 кВ. | Изоляция, материал проводника, устойчивость к импульсам |
| Обмотка НН | Обеспечивает необходимый низковольтный выход. | Напряжение, токовая мощность, повышение температуры |
| Система изоляции | Электрически разделяет компоненты, находящиеся под напряжением. | Тепловые, диэлектрические, экологические характеристики |
| Смола Инкапсуляция | Защищает обмотки в конструкциях из литой смолы. | Качество литья, контроль пустот, тепловые характеристики |
| Система охлаждения | Убирает тепло, выделяющееся во время работы. | Работа и вентиляция AN или ANAF |
В конструкциях с литой изоляцией обмотки, герметизированные смолой, могут обеспечить прочную изоляционную структуру вокруг катушек. Однако окончательную конструкцию следует оценивать по требуемым электрическим, термическим, экологическим и механическим условиям, а не только по конструкции из смолы.
Трансформатор работает за счет электромагнитной индукции. Когда на первичную обмотку подается переменное напряжение 11 кВ, в сердечнике создается переменный магнитный поток. Этот магнитный поток связывается со вторичной обмоткой и индуцирует напряжение в соответствии с соотношением витков.
При естественном воздушном охлаждении тепло передается от активных частей в окружающий воздух посредством конвекции и излучения. Для применений с более высокими тепловыми требованиями можно добавить вентиляторы с принудительной подачей воздуха. Выбранная система охлаждения должна соответствовать номинальным характеристикам трансформатора и условиям эксплуатации.
Покупателю следует запросить полный технический паспорт, а не покупать исключительно в соответствии с «11 кВ 1000 кВА». Типичная спецификация проекта должна включать:
| Параметр | Почему это важно |
|---|---|
| Номинальная мощность | Определяет номинальную мощность: 1000 кВА. |
| Первичное напряжение | Должно соответствовать реальной сети среднего напряжения. |
| Вторичное напряжение | Определяет совместимость с последующим оборудованием. |
| Частота | Общие значения проекта включают 50 Гц или 60 Гц. |
| Векторная группа | Определяет смещение фаз и соединение обмоток. |
| Импеданс | Влияет на регулирование напряжения и поведение тока повреждения. |
| Потери | Влияет на рабочую температуру и энергопотребление в течение жизненного цикла. |
| Повышение температуры | Определяет термические условия эксплуатации и требования к изоляции. |
| Уровень изоляции | Важно для диэлектрической стойкости и координации системы. |
| Степень защиты/IP-рейтинг | Защищает трансформатор от воздействия окружающей среды и рисков случайного прикосновения. |
Опубликованные спецификации производителя показывают, что сухие трансформаторы класса 11 кВ и мощностью 1000 кВА могут иметь существенно разные значения потерь, материалы обмоток, размеры, векторные группы, значения импеданса и способы охлаждения. Следовательно, эти параметры следует подтвердить для конкретной модели, а не предполагать, что все трансформаторы мощностью 1000 кВА технически эквивалентны.
Технология трансформаторов сухого типа особенно полезна, когда в условиях установки особое внимание уделяется эксплуатации внутри помещений, противопожарным соображениям, сниженным требованиям к жидкостной изоляции или упрощенному обслуживанию.
В стандарте IEC 60076-11 также рассматриваются климатические классы, тепловые и диэлектрические характеристики, связанные с высотой, управление корпусом, пожароопасность и сейсмическая классификация, что показывает, почему при спецификации трансформатора следует учитывать условия окружающей среды.
Сухой трансформатор 11 кВ 1000 кВА можно использовать везде, где распределительная система 11 кВ нуждается в понижающем трансформаторе средней мощности, а требования к установке совместимы с технологией сухого типа.
Выбор трансформатора следует начинать с электрической системы, а не с каталога продукции. Следующий контрольный список может помочь предотвратить пробелы в спецификациях:
Даже хорошо спроектированный трансформатор может работать плохо, если среда установки не обеспечивает достаточного зазора, вентиляции, защиты или электрической координации.
Условия установки – это не просто механические детали. В стандарте IEC 60076-11 особо учитывается влияние высоты над уровнем моря и условий окружающей среды на тепловые и диэлектрические характеристики трансформатора, поэтому эти параметры следует указывать на этапе спецификации.
Трансформаторы сухого типа обычно не требуют технического обслуживания, связанного с маслом, но они все равно требуют периодической проверки. Частота технического обслуживания должна устанавливаться в соответствии с инструкциями производителя, условиями эксплуатации, местными нормами и критичностью установки.
| Зона инспекции | Что проверить |
|---|---|
| Обмотки | Видимые загрязнения, повреждения, ненормальные следы разряда или износ. |
| Соединения | Состояние клемм, герметичность, признаки перегрева и состояние кабеля. |
| Охлаждение | Воздушные каналы, вентиляция, вентиляторы, если они установлены, аномальная температура. |
| Мониторинг температуры | Показания датчиков, сигналы тревоги, работа контроллера и исторические тенденции. |
| Среда | Пыль, влага, агрессивная атмосфера и вентиляция помещений. |
Одной из наиболее практичных мер по техническому обслуживанию является поддержание чистоты охлаждающих поверхностей и вентиляционных каналов. Излишняя пыль может снизить теплопередачу и со временем создать нежелательные условия изоляции.
Сухие и масляные трансформаторы могут выполнять функции распределения среднего напряжения, но их конструкция и характеристики монтажа различны.
| Фактор | Сухой тип | Масло погружено |
|---|---|---|
| Изолирующая среда | Воздушная и/или твердая изоляционная система | Изоляционная жидкость |
| Нефтяной менеджмент | Не требуется | Требуется в зависимости от конструкции и условий эксплуатации. |
| Внутренняя установка | Общее приложение | Зависит от местных требований к проектированию и безопасности. |
| Соображения по поводу пожара | Нет пожарной нагрузки трансформаторного масла | Требуется учитывать тип жидкости и требования к установке. |
| Типичное техническое обслуживание | Осмотр, очистка, подключения, охлаждение и мониторинг | Включает требования по проверке и техническому обслуживанию, связанные с жидкостями. |
Подходящая технология зависит от проекта, а не от универсального правила. Необходимо оценить профиль нагрузки, пространство, условия окружающей среды, требования пожарной безопасности, место установки, первоначальную стоимость, условия жизненного цикла и местные правила.
Для международных закупок техническая коммуникация так же важна, как и заявленная цена. Прежде чем разместить заказ, покупатели должны запросить четкую документацию, описывающую точную конфигурацию трансформатора.
Опубликованная техническая документация известных производителей трансформаторов показывает, что даже трансформаторы с одинаковыми номиналами 11 кВ и 1000 кВА могут различаться по материалу обмотки, значениям потерь, векторной группе, полному сопротивлению, системе изоляции, размерам и конфигурации охлаждения.
Чжэцзян Usune Electric Co., Ltd.может быть представлен в качестве потенциального поставщика для клиентов, ищущих индивидуальные решения в области трансформаторов. Для получения предложения по конкретному проекту покупатель должен предоставить параметры электрической системы, среду установки, применимые стандарты, место доставки, а также любые необходимые аксессуары или характеристики корпуса.
Он может подойти для многих промышленных применений, когда питание 11 кВ, вторичное напряжение, профиль нагрузки, условия установки, система защиты и требуемая мощность соответствуют проекту. Перед выбором необходимо выполнить расчет фактической нагрузки.
Для трехфазной системы 11 кВ теоретический первичный ток полной нагрузки составляет примерно 52,5 А. При проектировании фактической системы также следует учитывать допуск трансформатора, условия эксплуатации, настройки защиты и характеристики сети.
Вторичное напряжение зависит от проекта. Обычные низковольтные конфигурации включают 400 В, 415 В и 433 В, но в зависимости от электрической системы могут быть разработаны и другие напряжения.
Не обязательно. Многие трансформаторы сухого типа работают с естественным воздушным охлаждением. Принудительное воздушное охлаждение можно добавить, если конструкция требует повышенной теплоемкости или особых условий эксплуатации.
IEC 60076-11:2018 является основным стандартом IEC, специально охватывающим силовые трансформаторы сухого типа в пределах его определенной области применения. Могут также применяться дополнительные национальные, региональные, проектные, монтажные требования или требования к эффективности.
кВА измеряет полную мощность, а кВт — активную мощность. Соотношение зависит от коэффициента мощности: кВт = кВА × коэффициент мощности. Следовательно, трансформатор мощностью 1000 кВА не следует автоматически рассматривать как источник питания мощностью 1000 кВт.
Многие производители могут настроить такие параметры, как вторичное напряжение, векторную группу, материал обмотки, полное сопротивление, диапазон ответвлений, корпус, систему охлаждения, аксессуары и систему мониторинга в соответствии с требованиями проекта. Каждая настройка должна быть подтверждена на соответствие применимому техническому стандарту.
АнТрансформатор сухого типа 11 кВ 1000 кВАэто больше, чем просто комбинация значений напряжения и мощности. Его реальная производительность зависит от взаимодействия электрической конструкции, изоляции, управления температурным режимом, конструкции обмотки, потерь в сердечнике, импеданса, условий окружающей среды, защиты, установки и обслуживания.
Для инженерных групп и менеджеров по закупкам наиболее надежный подход — начать с полного определения электрических требований, а затем запросить подробное техническое предложение. Сравнение гарантированных потерь, уровней изоляции, векторной группы, импеданса, превышения температуры, размеров, испытаний, аксессуаров и сервисной поддержки может помочь убедиться в том, что выбранный трансформатор соответствует реальному применению.
Чжэцзян Usune Electric Co., Ltd. может помочь клиентам оценить требования к сухому трансформатору среднего напряжения и конфигурации для конкретного проекта. Если вы планируете построить новую подстанцию, модернизировать промышленную энергосистему или ищете трансформатор 11 кВ 1000 кВА для коммерческого или инфраструктурного проекта,связаться с намис вашим напряжением, мощностью, частотой, условиями установки и техническими требованиями, чтобы обсудить подходящее решение для трансформатора.
