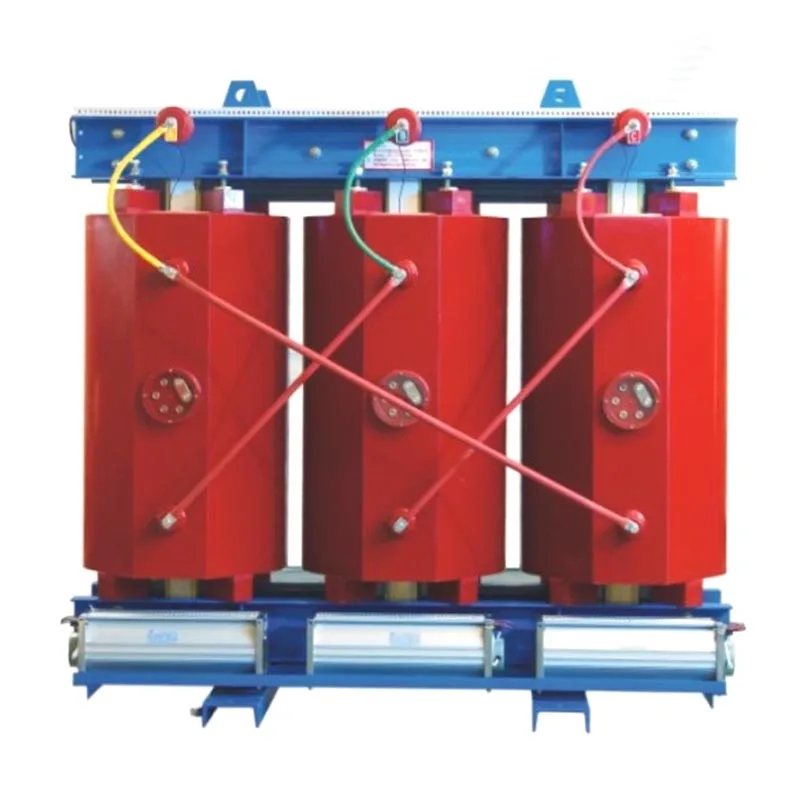

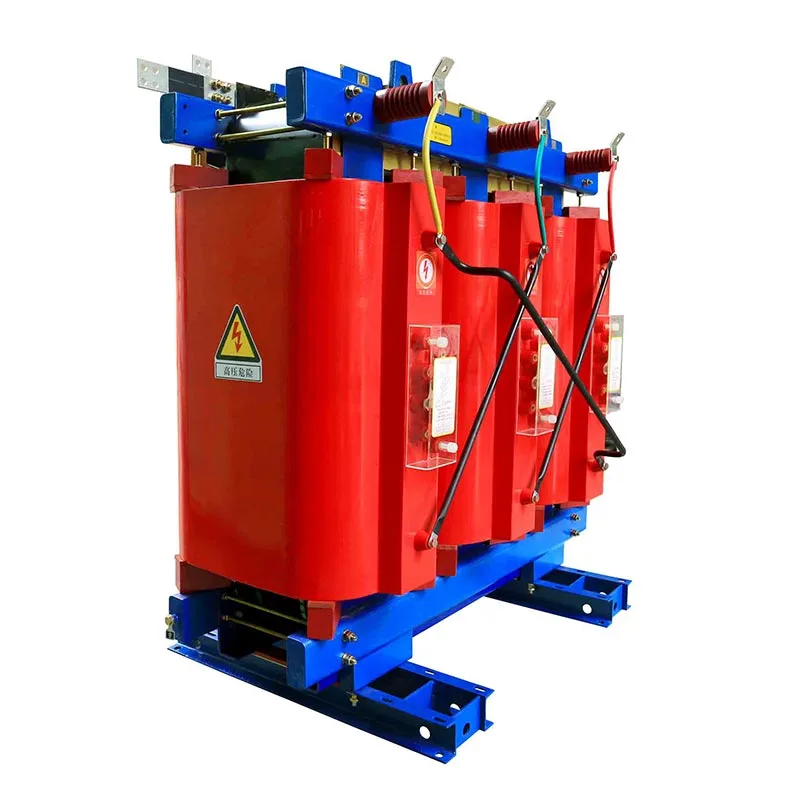

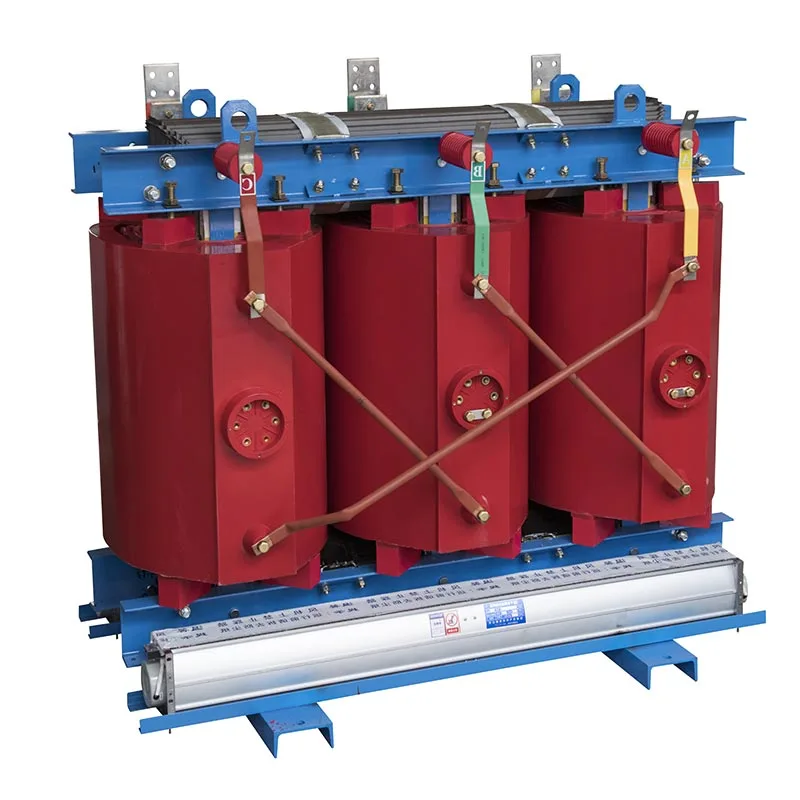

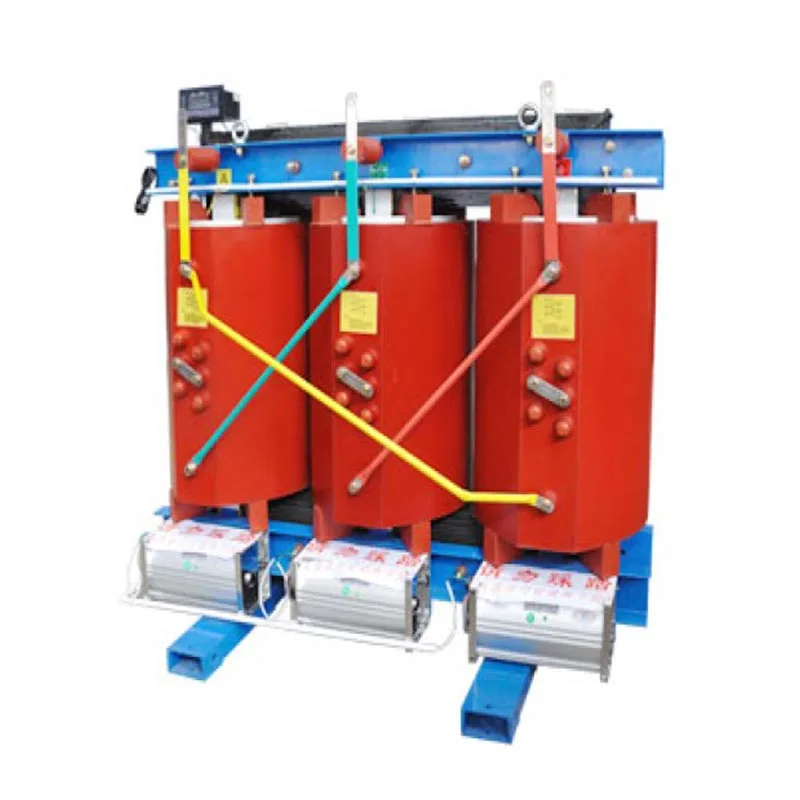

Трансформатор сухого типа Usune мощностью 500 кВА с литой изоляцией представляет собой безмасляный распределитель электроэнергии, в котором для охлаждения используется воздух. и изоляция. Его обмотки полностью герметизированы устойчивой к высоким температурам эпоксидной смолой, полностью устранение угроз безопасности, таких как утечки масла, пожары и взрывы. Устройство отличается низким уровнем частичных разрядов, минимальный шум и нулевые выбросы загрязняющих веществ, что обеспечивает длительную эксплуатацию без технического обслуживания. Подходит для различные требовательные приложения для электроснабжения внутри помещений и широко используются в системах распределения электроэнергии для коммерческих целей. здания, больницы, школы, промышленные предприятия и метро.
Трансформатор сухого типа мощностью 500 кВА с литой изоляцией не содержит изолирующего масла и использует класс H. жаростойкие литейные материалы. Он не загорится, не взорвется и не вытечет масло в ненормальных условиях. например, перегрузки или короткого замыкания. Для установки в помещении не требуются специализированные средства пожарной безопасности, такие как нефтяные ямы или противопожарные перегородки, что эффективно снижает затраты на гражданское строительство и вспомогательные услуги.
Во время работы отсутствует риск утечки масла или выбросов вредных газов, что обеспечивает соблюдение требований экологического строительства. и экологические стандарты. Его можно устанавливать непосредственно в закрытых помещениях, например в герметичных больничных аппаратных. или подземные камеры метрополитена — без необходимости использования систем рекуперации отработанного масла, что обеспечивает превосходные экологическая адаптивность.
Оптимизированное ламинирование сердечника и симметричная структура обмотки значительно снижают электромагнитную вибрацию и рабочий шум. Процесс вакуумного литья устраняет внутренние пузырьки намотки, эффективно контролируя частичную разряда и предотвращения старения изоляции, тем самым обеспечивая стабильную, непрерывную работу более 20 лет.
В качестве сердечника используется высококачественная текстурированная кремниевая сталь, что значительно снижает потери как на холостом ходу, так и при нагрузке. Разработанный для сценариев, требующих непрерывного круглосуточного электроснабжения, таких как заводы и коммерческие здания, он значительно снижает долгосрочное потребление энергии в соответствии с мировыми стандартами энергосбережения.
Он имеет интегрированную структуру, использующую воздушную изоляцию и естественное воздушное охлаждение, что устраняет необходимость в периодическая замена, фильтрация или проверка изоляционного масла. Регулярное техническое обслуживание ограничивается простой пылью. снятие и проверка клеммных соединений, что резко снижает трудозатраты и материальные затраты, связанные с текущими эксплуатации и технического обслуживания.
Он надежно работает при температуре окружающей среды от -20°C до +40°C, на высоте до 1000 метров и в относительная влажность ≤95% (без конденсации). Герметичные литые обмотки устойчивы к пыли, влаге и легкой коррозии. что делает устройство подходящим для сложных сред, таких как подземные помещения, влажные производственные помещения и медицинские помещения. чистые помещения.
По сравнению с масляными трансформаторами той же мощности этот блок меньше и легче, требует меньше места. для распределения электроэнергии. Простота транспортировки, подъема и сборки на месте эффективно сокращает время строительства. график реализации проектов по распределению электроэнергии.
Трансформатор сухого типа Usune мощностью 500 кВА с литой изоляцией работает по принципу электромагнитной индукции, обеспечивая Преобразование переменного напряжения и передача мощности посредством магнитной индукционной связи между первичной и вторичной обмотками. обмотки. Основной рабочий процесс выглядит следующим образом:
1. Переменный ток, протекающий через первичную обмотку, создает переменный магнитный поток внутри железа. ядро;
2. Переменный магнитный поток проходит через вторичную обмотку, вызывая переменную электродвижущую силу. посредством электромагнитной индукции;
3. Преобразование напряжения (повышающее или понижающее) и передача мощности достигаются на основе фиксированного коэффициента трансформации. между первичной и вторичной обмотками.
В отличие от масляных трансформаторов, в этом блоке в качестве среды изоляции и рассеивания тепла используется воздух. между сердечником и обмотками, не содержащий изолирующего масла. Тепло рассеивается за счет естественной конвекции или принудительной воздушное охлаждение, обеспечивающее безопасное и стабильное преобразование напряжения в закрытых помещениях.
| Элемент | Технические параметры |
| Диапазон номинальной мощности | 30～2500 кВА (стандартная модель на 500 кВА по индивидуальному заказу) |
| Номинальное напряжение высокого напряжения | 10кВ/10,5кВ |
| Номинальное напряжение низкого напряжения | 0,4 кВ |
| Номинальная частота | Совместимость с двумя частотами 50/60 Гц |
| Векторная группа | Дин11 |
| Импеданс Напряжение | 4%～6% (стандартная конфигурация 6%) |
| Элемент | Технические параметры |
| Допустимая температура окружающей среды | -20℃～+40℃ |
| Применимая высота | ≤1000 м |
| Допустимая относительная влажность | ≤95% (без конденсации) |
| Стандартное место установки | Крытый |
Станция подземного метро среднего размера в Восточном Китае закупила три сухих трансформатора Usune мощностью 500 кВА с литой изоляцией. к системам освещения, вентиляции и сигнализации электростанций. Помещения метро закрыты и влажны, строгие требования пожарной безопасности; масляные трансформаторы в таких условиях представляют угрозу безопасности. С момента входа обслуживание три года назад, оборудование продемонстрировало низкий уровень шума и стабильную работу при частичных разрядах. не требуя частого технического обслуживания, полностью отвечая стандартам безопасности для подземных железнодорожных перевозок.
Больница третичного уровня заменила устаревшие масляные трансформаторы двумя сухими трансформаторами Usune мощностью 500 кВА для электропитания. прецизионное медицинское оборудование, такое как сканеры КТ и МРТ. Эти продукты исключают риски пожара и загрязнения и работать бесшумно, обеспечивая стабильное электропитание медицинского оборудования; кроме того, их необслуживаемый характер значительно снижает рабочую нагрузку больницы по управлению оборудованием.
А1: Да. В оборудовании используется вакуумное литье из эпоксидной смолы для создания полностью герметичной структуры обмотки. устойчивость к влаге, пыли и коррозии. Стабильно работает в средах с относительной влажностью до 95%. (без конденсации) и широко подходит для аппаратных помещений метро, подземных распределительных помещений и влажных помещений. заводские мощности. Для сред с длительной конденсацией доступны специальные корпуса со степенью защиты IP. повысить водостойкость.
A2: Оборудование практически не требует технического обслуживания, не требует замены, фильтрации или испытаний изоляционных материалов. масло. Плановое техническое обслуживание включает в себя только очистку обмоток от пыли сжатым воздухом и проверку клемм. стянутость каждые полгода; не требуется специального испытательного оборудования, что приводит к значительным долгосрочным экономия эксплуатационных расходов.
A3: Основное преимущество – отсутствие риска возгорания или взрыва. Традиционные масляные трансформаторы содержат легковоспламеняющееся изоляционное масло, что делает их склонными к возгоранию или взрыву в случае короткого замыкания или перегрева, и требуют вспомогательных сооружений, таких как нефтяные ямы и противопожарные перегородки. В сухих трансформаторах Usune с литой изоляцией используются огнестойкие твердые смолы и не содержат горючих сред; они не распространяют огонь в случае неисправности и может быть установлен непосредственно в густонаселенных помещениях, таких как больницы, школы и магазины. торговые центры — без необходимости создания дополнительной инфраструктуры пожарной безопасности.
