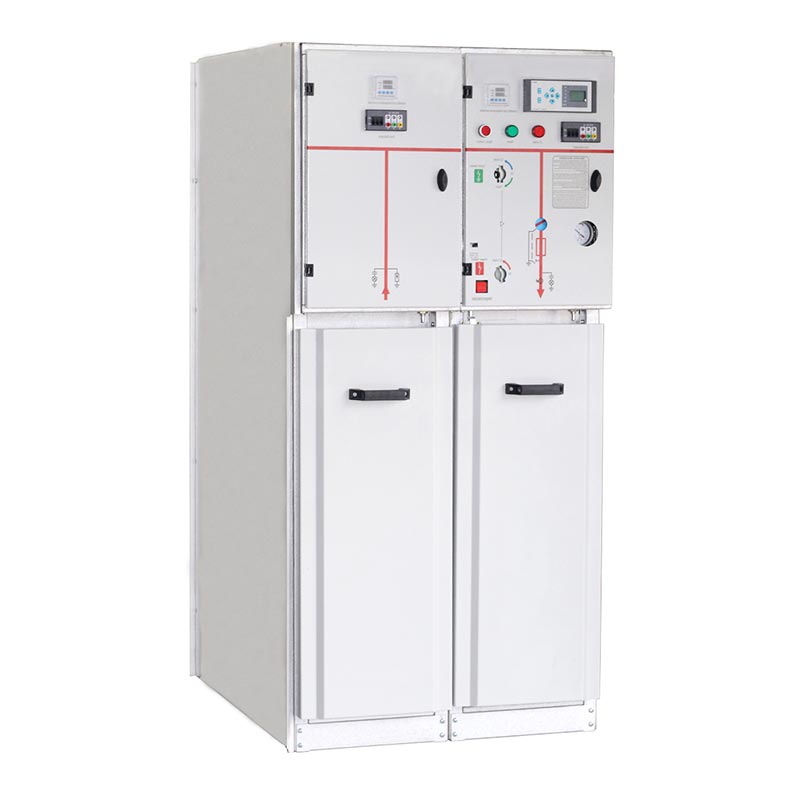

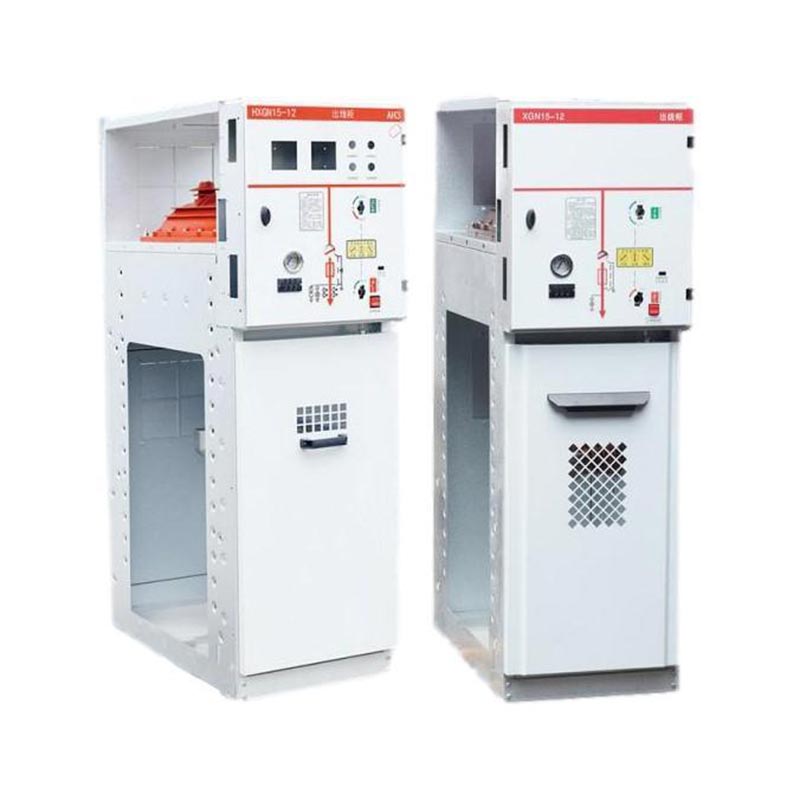

Основной блок кольцевого типа 630a SF6

Кольцевой блок USUNE 630a SF6 представляет собой высокопроизводительное независимое оборудование для распределения электроэнергии среднего напряжения. разработан и изготовлен компанией Zhejiang Yousi Electric Co., Ltd. (профессиональным производителем, объединяющим исследования и разработки, производство и продажа электрооборудования). Этот продукт имеет фиксированную металлическую закрытую конструкцию коробчатого типа, в которой используется Газ SF6 в качестве изоляционной и дугогасительной среды. Оборудованный предохранителями с элегазовой изоляцией, он в основном используется во вторичных распределительных сетях с максимальным номинальным напряжением 36 кВ и номинальным током 630 А, прекрасно адаптируется требованиям электропитания систем переменного тока частотой 50/60 Гц.

Являясь ведущим поставщиком электротехнического оборудования Китая, USUNE придерживается философии производства высококачественного оборудования. Этот кольцевой главный блок 630A SF6 производится на стандартизированном заводе компании, где осуществляется строгий контроль качества. реализован на протяжении всего процесса от компонентов до готового продукта, обеспечивая надежность продукта и консистенция.

Основные характеристики продукта

1. Компактный и легкий дизайн.

Основной блок 630a SF6 имеет компактную и легкую конструкцию, что позволяет эффективно экономить пространство для установки. и сокращение затрат на транспортировку и установку. Оболочка из эпоксидной смолы обеспечивает плотное уплотнение, что делает ее подходящей для сценариев с ограниченным пространством, таких как небольшие машинные помещения и сборные подстанции, гибкость применения.

2. Отличная изоляция и защита от дуги.

Закрытый корпус заполнен элегазом SF6, обеспечивающим превосходную изоляцию и гашение дуги. Это высокая устойчивость к влаге и загрязнениям, что обеспечивает стабильную работу в суровых условиях и эксплуатация практически не требует технического обслуживания, что значительно снижает затраты на последующее техническое обслуживание.

3. Простое управление и легкая установка.

Кольцевой основной блок 630a SF6 имеет конструкцию с внешним кабельным подключением, при этом все функции управления централизованы на передняя панель, упрощающая процесс работы и облегчающая эксплуатацию и отладку. Его легкий и Компактная конструкция делает установку более эффективной, обеспечивая быстрое развертывание после установки.

4. Множество аксессуаров

Различные аксессуары, такие как реле, трансформаторы и ограничители перенапряжения, могут быть оборудованы для удовлетворения различных требований. функциональные требования различных сценариев распределения электроэнергии, повышающие адаптируемость и практичность продукта.

Применимые сценарии

Кольцевой блок USUNE 630a SF6 широко используется в промышленных и гражданских кабельных кольцевых сетях и терминалах электропитания. Он особенно подходит для небольших вторичных подстанций, распределительных станций, распределения электроэнергии в городских жилых домах, промышленные и горнодобывающие предприятия, торговые центры, аэропорты, метро, ветроэнергетика, больницы, стадионы, железные дороги и другие места, обеспечивая надежное электроснабжение для различных сценариев.

Условия эксплуатации

Чтобы обеспечить стабильную и безопасную работу, к этому кольцевому основному блоку предъявляются строгие экологические требования, а именно:

- Высота: ≤1000 мм
- Температура окружающей среды: -35℃～45℃.
- Относительная влажность: Среднесуточная не более 95%; среднемесячная не более 90%
- Сейсмостойкость: Сейсмическая интенсивность не превышает 8 градусов.
- Требования к окружающей среде: Места, свободные от сильной вибрации, ударов, пожара, химической коррозии и взрывов.

Технические параметры

Структура и конфигурация распределительного устройства

Рабочий механизм

(1) Двухфункциональный однопружинный привод: тип K

Функция переключения осуществляется независимо с помощью рычага или двигателя.
Функция наземного выключателя независимо открывается и закрывается с помощью рычага управления, а рабочая энергия обеспечивается пружиной сжатия, которая освобождается для замыкания или размыкания контакта.

(2) Двойной функциональный привод с двойной пружиной: Тип A

Функция переключения осуществляется независимо с помощью рычага или двигателя, а рабочая энергия обеспечивается пружина сжатия, которая освобождается для замыкания контакта. Независимая операция открытия и закрытия с помощью кнопки. (0) или расцепитель или шунтирующий расцепитель.
Функция заземления работает независимо от рычага управления, а рабочая энергия обеспечивается пружина сжатия, которая срабатывает для замыкания или размыкания контакта.

(3) Дополнительные компоненты

Одна электрическая операция: 220 В переменного тока 110 В; 220 В постоянного тока 110 В постоянного тока
Вспомогательный переключатель
Одна катушка шунтирующего расцепителя (механизм типа А): 220 В переменного тока, 110 В переменного тока; 220 В постоянного тока 110 В постоянного тока
Предохранитель предохраняет дополнительный переключатель указателей поворота.
Индикатор замыкания на землю

Шкафы защиты выключателей и предохранителей

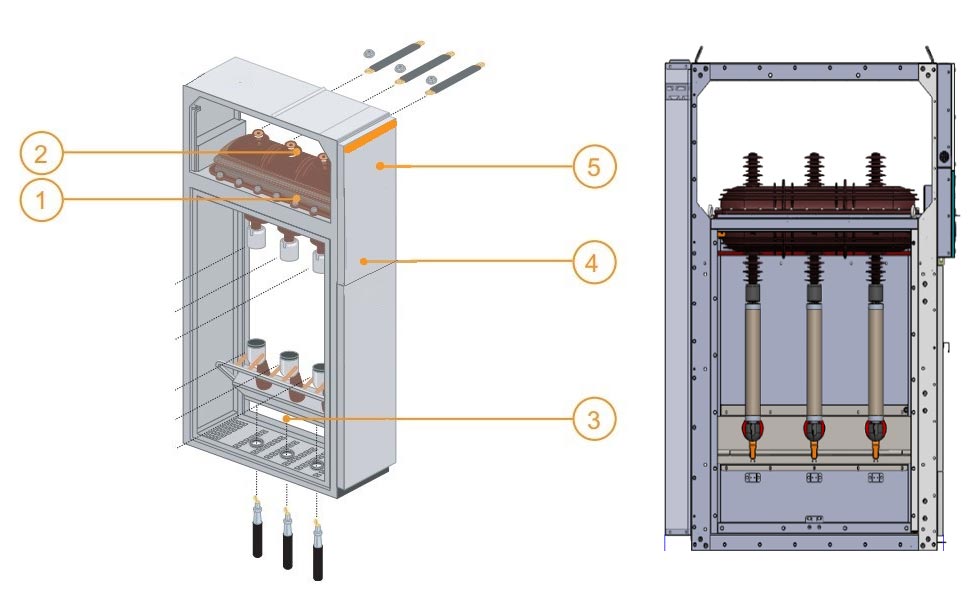

1 Распределительное устройство Выключатель и заземлитель в корпусе, заполненном элегазом.
2 шины расположены в одной горизонтальной плоскости, что позволяет в дальнейшем расширять распределительный щит и подключать его к существующему оборудованию.
3 Подключение доступно спереди, подключение к нижним клеммам выключателя и заземлителя или нижнему держателю предохранителя. Этот отсек также оборудован заземлителем после предохранителей среднего напряжения для устройств защиты.
4 Приводной механизм содержит элементы, служащие для управления выключателем и заземлителем и активации соответствующей индикации (положительный размыкатель).
5 Установка клеммного блока низкого напряжения (если установлен двигатель), предохранителей низкого напряжения и компактных релейных устройств. Если требуется больше места, высоту панели можно увеличить.

① Шинная комната
② Главный выключатель
③ Кабельная комната
④ Рабочий механизм, механизм блокировки и диспетчерская низкого давления.

Весь шкаф распределительного устройства можно разделить на два верхних и нижних блока, верхний блок шкафа включает в себя помещение для шин, выключатель нагрузки, помещение с приводом и помещение с низким напряжением, а нижний блок отделен от кабеля комната. Весь верхний блок можно заменить.

◇ Шинная комната

Шинная комната расположена в верхней части шкафа. В шинном помещении подключаются главные шины. вместе и пробежать через весь ряд распределительного устройства.

◇ Выключатель нагрузки

Помещение электрораспределительного оборудования оборудовано выключателем нагрузки на основе шестифтористой серы типа SFG. Корпус выключателя нагрузки выполнен залита эпоксидная смола, заполненная газом гексафторид серы (SF6) в качестве изолирующей среды, и предусмотрен корпус со смотровой ямой. Коммутационная комната может быть оборудована

с измерителем плотности газа SF6 или плотностью газа с сигнальным контактом в соответствии с требованиями заказчика.

◇ Кабельная комната

Шкаф выключателя нагрузки имеет просторное кабельное помещение, которое в основном используется для подключения кабелей, поэтому одножильные или Трехжильные кабели можно подключить с помощью самой простой неэкранированной кабельной головки, а также достаточно места. разместить грозовой разрядник, трансформатор тока, нижний заземляющий выключатель и другие компоненты. Согласно стандартная конструкция, дверца шкафа имеет смотровое окошко и защитное устройство блокировки. Нижняя плита кабельного помещения с уплотнительной крышкой и кабельным зажимом соответствующего размера с опорным кронштейном. Нижняя плита кабельного помещения и дверная рама могут быть снят для облегчения установки кабеля.

◇ Рабочий механизм, механизм блокировки и диспетчерская низкого давления.

Помещение с механизмами блокировки также действует как панель управления. Низковольтное помещение оборудовано пружинным выключателем. механизм с индикатором положения и механическим блокировочным устройством, а также может быть оснащен вспомогательным контакты, катушки отключения, механизмы аварийного отключения, емкостные живые дисплеи, замки с ключами и электрические устройства управления. При этом пространство камеры низкого давления также может быть оборудовано контурами управления, счетчиками и защитными устройствами. реле, а шкаф шириной 750 мм имеет две одинаковые камеры низкого давления для дополнительных аксессуаров.

Параметр конфигурации корпуса

Входящий LBS

Трафо защита

Измерение

Cbog с метром

Cb исходящий

Описание операции

1. Работа ручки: стоя перед распределительным устройством, поднимите верхнюю часть ручки и нажмите вперед, другой рукой удерживая конец ручки для вращения.
2. Перед подачей питания убедитесь, что дверца шкафа правильно закрыта или отключена от заземления.
3. Манометр переключателя необходимо проверить перед включением и выключением питания.

Включение питания

1. Убедитесь, что дверца шкафа закрыта. Вставьте ручку в верхнее рабочее отверстие и поверните против часовой стрелки на 180°, пока не услышите звук разделительного тормоза. Центральный индикатор панели находится на месте; нижняя дверца закрыта и заземлитель выключен.
2. Вставьте ручку управления в нижнее рабочее отверстие и поверните ее по часовой стрелке на 180°, пока не услышите звук закрытия; центральный индикатор панели находится в положении D; Переключатель включится, а затем работа источника питания будет завершена.

Выключить питание

1. Выключение: вставьте ручку управления в нижнее рабочее отверстие и поверните против часовой стрелки на 180 °, пока не услышите звук. Разделение голоса тормоза (кнопка прямого использования, если есть кнопка); центр панели находится в положении, затем переключатель будет выключен.
2. Проверьте, отключен ли дисплей в реальном времени, чтобы убедиться, что кабельное помещение электрически нейтрально; вставьте ручку управления. в верхнее рабочее отверстие и поверните на 180° по часовой стрелке, пока не услышите звук закрытия; центральный индикатор Панель находится на месте, нижняя дверца разблокирована; заземлитель замкнут, а затем происходит прерывание подачи электроэнергии. завершено.

Транспортировка и хранение

Когда распределительный шкаф закреплен на нижней пластине, его можно перемещать вилочным погрузчиком. Когда он не закреплен снизу пластину, распределительный шкаф следует поднимать или переносить целиком, но в любое время его следует транспортировать вертикально. его нельзя переворачивать во избежание повреждения компонентов шкафа. Распределительное устройство (даже во внешней упаковке) не следует хранить на открытом воздухе в течение длительного времени.

Обслуживание

◇ При нормальных условиях кольцевой шкаф не требует обслуживания в течение трех лет.

◇ Приводные механизмы выключателя нагрузки с одной и двумя пружинами не требуют технического обслуживания и не требуют какой-либо смазки.

◇ Перед вводом в эксплуатацию устройство релейной защиты должно быть проверено в соответствии с требованиями производителя. операция.

◇ Цикл обслуживания шкафа кольцевой сети обычно составляет один раз в год, и особые меры по техническому обслуживанию осуществляется следующим образом:
(1) Затяните все электрические соединения (главную шину, выключатели, кабели, приборы учета) в соответствии с Требования инструкции по установке.
(2) Пропылесосьте все компоненты (главный выключатель, вспомогательный выключатель, механизм отключения, двигатель и т. д.) и проверьте внешний вид. осмотр.
(3) Выполните одну операцию включения/размыкания всех выключателей, включая заземляющий выключатель.
(4) Включите вспомогательный источник питания управления (не подавайте сигнал дистанционного управления) для электрического последовательного операция.

Заказать товар

Следующие документы и приложения передаются вместе со шкафом, когда распределительный шкаф покидает завод:

◇ Сертификат соответствия продукта
◇ Инструкции по использованию продукта
◇ Данные проектирования продукта
◇ Аксессуары для распределительного шкафа:
◇ Каждая монтажная комбинация оснащена рукояткой управления выключателем нагрузки.

При заказе продукции пользователи должны предоставить следующую информацию:

◇ Схема подключения главных цепей и специальные технические требования.
◇ План установки распределительного устройства.
◇ Технические характеристики модели компонентов распределительного шкафа и вспомогательный контур, принципиальная схема контура управления (если необходимо)
◇ Другие особые запросы на письменную информацию.
