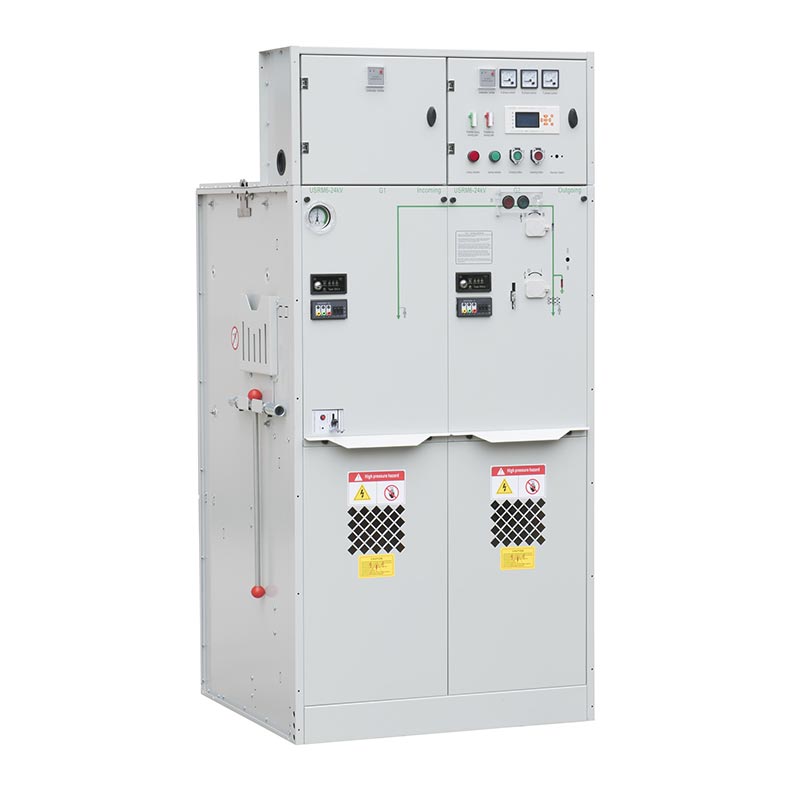

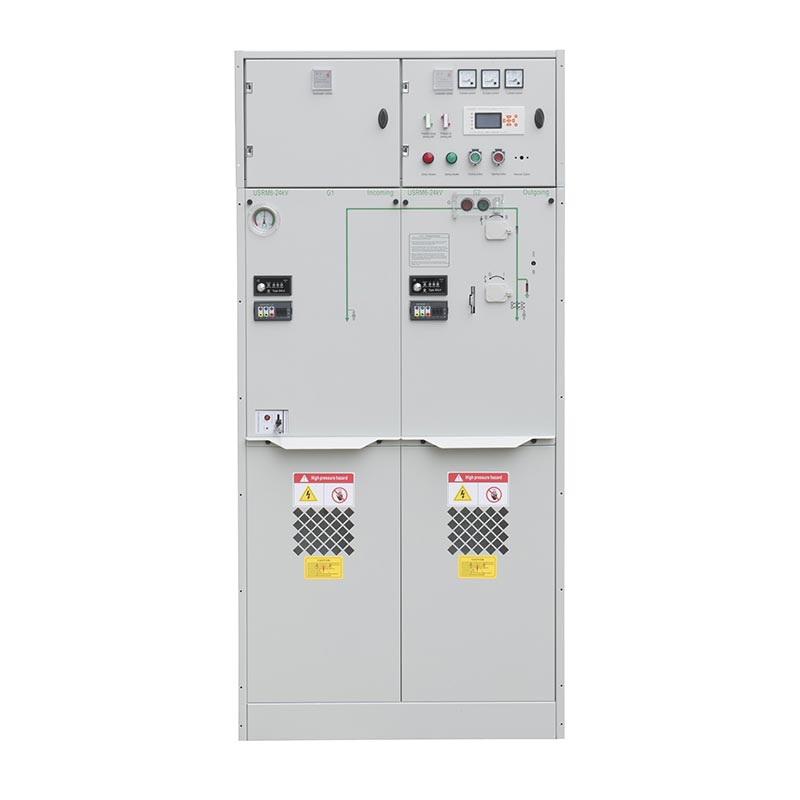

Распределительное устройство с элегазовой изоляцией SF6

Распределительное устройство с элегазовой изоляцией серии USRM6 представляет собой полностью изолированную систему, разработанную USUNE независимо. Его главная Характеристики переключателя цепи и все электрические компоненты герметизированы и изолированы сжатым элегазом SF6. Полностью закрытая конструкция защищает все устройство от внешних воздействий окружающей среды, эффективно обеспечивая работоспособность надежность и безопасность персонала, достижение безремонтной работы на протяжении всего жизненного цикла. Продукт использует стандартный модульный блок и фиксированную комбинированную конструкцию модульного блока, поддерживая расширяемый выбор главных шин. Он обеспечивает полную модульность, полную изоляцию и полную закрытость, обеспечивая высокую надежность и безопасность при соблюдении требований гибкие и компактные требования к распределительным устройствам узлов электросетей, конечных пользователей и вторичных подстанций за счет богатых комбинации модулей.

Основные характеристики продукта

1. Модульная конструкция, гибкое сочетание.

Интеграция нескольких функциональных модулей, таких как блоки выключателя нагрузки (C), комбинированные блоки выключателя нагрузки + предохранителя (F), схема автоматические выключатели (V), измерительные блоки (M) и шинные блоки PT (PT), их можно свободно комбинировать в кольцевые главные блоки, гибкая адаптация к различным сценариям распределения электроэнергии и потребностям пользователей, значительно улучшая продукт применимость и гибкость.

2. Полностью изолированная закрытая конструкция.

Секция главной цепи распределительного устройства с элегазовой изоляцией (главная шина) и характеристики переключателя заключены в корпус. Сварной газовый ящик из нержавеющей стали. Главный контур подключается к внешней среде через втулку газовой коробки, соответствующую Стандарты DIN47636. Входящие и исходящие кабели подключаются с помощью полностью изолированных закрытых разъемов. Газовый ящик имеет степень защиты IP67, эффективно изолируя внешнюю среду и обеспечивая кратковременное затопление. и защита от конденсации, обеспечивающая стабильную работу даже в суровых условиях.

3. Гибкий и расширяемый дизайн

Его можно комбинировать с различными стандартными модульными блоками, образуя стандартное нерасширяемое фиксированное кольцо шкафного типа. сетевой переключатель (один газовый ящик с элегазовой изоляцией может быть объединен с 6 устройствами). Его также можно комбинировать с различные модули для формирования расширяемых блоков, достигая различных комбинаций благодаря специальной полностью изолированной шине разъемы для удовлетворения потребностей в распределении электроэнергии различных регионов, типов и клиентов.

4. Высокая безопасность и надежность.

Компоненты главной цепи и характеристики переключателя заключены в газовый короб из нержавеющей стали, подключенный к снаружи через втулки, чтобы избежать прямого контакта с частями, находящимися под напряжением. Оснащен надежными устройствами сброса давления и каналов, он эффективно защищает персонал и безопасность оборудования в случае аварий. Комплексная механическая Устройство блокировки сводит к минимуму риск неправильной эксплуатации, дополнительно повышая безопасность и надежность.

5. Высокая надежность рабочего механизма.

Распределительное устройство с элегазовой изоляцией оснащено пружинным приводным механизмом собственной разработки. Через комплексный контроль качества от проектирования до производства и обкатки, надежность и стабильность механизма гарантируется, обеспечивая высококачественное решение рабочего механизма для серии USRM6 и аналогичных элегазовых изолированных распределительное устройство.

Технические параметры и условия использования

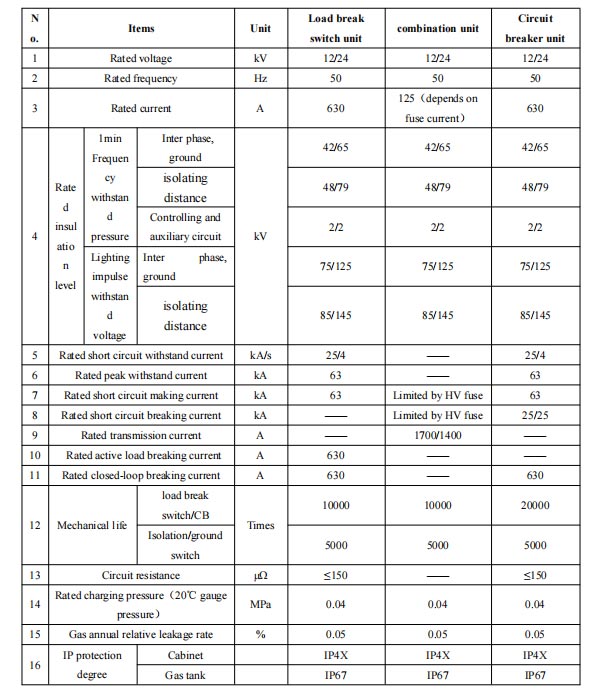

1. Основные технические параметры

2. Условия использования

- Алотношение: ≤4000 м (Для высоты более 1000 м заранее сообщите поставщику, чтобы он отрегулировал давление; для высоты более 2000 м отрегулируйте давление, чтобы исключить перенапряжение внутри шкафа.)
- Температура окружающей среды: Максимум +50℃, Минимум -40℃, средняя температура за 24 часа не превышает 35℃.
- Влажность окружающей среды: относительная влажность в течение 24 часов не превышает 95 %, относительная влажность в месяц не превышает 90 %.
- Среда установки: Отсутствие взрывоопасных или агрессивных газов в окружающей среде; отсутствие сильной вибрации и ударов на месте установки; уровень загрязнения не превышает класса III, как указано в GB/T5582.

3. Применимые стандарты

Строго придерживается нескольких национальных и отраслевых стандартов, таких как GB3804-2004 и GB1984-2014, чтобы гарантировать, что продукт профессионализм и авторитет, отвечающие потребностям различных сценариев использования.

Сценарии применения

Распределительное устройство с элегазовой изоляцией объединяет в себе множество функций и имеет такие преимущества, как небольшой размер, эксплуатация без технического обслуживания и невосприимчивость главной цепи к внешним факторам окружающей среды. Это особенно подходит для суровых условий, таких как подземные, высокогорные и прибрежные места, и широко используется в промышленности и горнодобывающие предприятия, железные дороги, аэропорты, центры городов и жилые районы в Китае и во всем мире, обеспечивая стабильное и надежное обеспечение электроснабжением различных систем электрораспределения.

Эксплуатация, транспортировка и техническое обслуживание

1. Рабочие процедуры

Все переключатели должны управляться с помощью соответствующей ручки. Выключатели нагрузки/вакуумные выключатели и соответствующее заземление переключатели механически заблокированы, и для предотвращения случайного срабатывания можно добавить дополнительные навесные замки. Заземлители имеют механизм быстрого срабатывания: вращение рукоятки по часовой стрелке замыкает цепь, вращение против часовой стрелки открывает его. Перед размыканием или замыканием блока или цепи комбинированного выключателя нагрузки и предохранителя прерыватель, энергия должна быть сохранена. После завершения накопления энергии нажмите зеленую кнопку, чтобы открыть или закрыть схема. Изделие оснащено пятью функциями защитной блокировки; операции по подаче и отключению электроэнергии должны строго соответствовать техническим характеристикам.

2. Транспортировка и хранение.

Распределительное устройство с элегазовой изоляцией Sf6 оснащено подъемными кольцами для подъема и работы с вилочным погрузчиком. По получении, проверить на наличие повреждений во время транспортировки; о любом повреждении необходимо немедленно сообщить перевозчику. После распаковки, проверьте целостность рукоятки управления, убедитесь, что указатель манометра находится в зеленой зоне, и выполните функциональные испытания механических частей. О любых дефектах или упущениях необходимо незамедлительно сообщать поставщику. До при установке и использовании храните в сухом, вентилируемом и надлежащим образом накрытом месте.

3. Инструкции по техническому обслуживанию

Все компоненты распределительного устройства с элегазовой изоляцией не требуют технического обслуживания в течение установленного срока службы. Газ бак изготовлен из нержавеющей стали; поврежденные панели приборов необходимо незамедлительно отремонтировать краской от коррозии защита. Установленные снаружи механические детали облегчают эксплуатацию и замену; защита от коррозии и смазка была нанесена перед отправкой. В экстремальных условиях вращающиеся детали требуют регулярного осмотра. обслуживание и замену при необходимости. При нормальных условиях эксплуатации специальные проверки не проводятся. требуется; перед работой убедитесь, что указатель манометра находится в зеленой зоне.

Компоненты индикации и управления сигналами

1. Высоковольтный дисплей и устройство блокировки под напряжением.

Имеет функции обнаружения компонентов под напряжением и проверки фазы. Электрическая блокировка и согласование Магнитный замок предотвращает открытие двери кабельного отсека, когда входящий кабель находится под напряжением, обеспечивая безопасность персонала.

2. Индикатор неисправности

При необходимости может быть оснащен панелью индикатора неисправности. В случае межфазного замыкания или замыкания на землю персонал должен может подтвердить состояние напряжения и область неисправности с помощью индикатора тревоги, быстро обнаруживая точку неисправности. Сигнализация информация может быть передана в центр мониторинга, чтобы помочь патрульному персоналу подтвердить участок неисправности. и расположение.

3. Устройство защиты и контроля микрокомпьютера.

Цифровое устройство защиты и измерения тока и напряжения, подходящее для защиты, измерения и контроль первичного оборудования, такого как линии и распределительные трансформаторы. Он может заменить традиционные электромагнитные релейная защита. Благодаря сети пользовательских терминалов он может обеспечить упорядоченное обнаружение энергопотребления, сигнализацию, контроль и интеллектуальный энергетический Интернет, повышающий уровень интеллекта системы распределения электроэнергии.

Обязательства поставщика

Компания Zhejiang Usien Electric Co., Ltd. является профессиональным производителем и поставщиком распределительных устройств с элегазовой изоляцией. стремится предоставлять высококачественную продукцию серии USRM6 клиентам по всему миру. У нас есть комплексная предпродажная подготовка, система продаж и послепродажного обслуживания: предпродажная подготовка включает технические консультации и разработку решений; продажи включают в себя руководство по установке и вводу в эксплуатацию; а послепродажное обслуживание включает своевременное техническое обслуживание и поставку запасных частей. Наш Фабрика придерживается принципа качества на первом месте, строго контролируя все аспекты производства, чтобы гарантировать соответствие продукции стандарты и потребности пользователей, стремясь стать надежным партнером для пользователей в области распределения электроэнергии в Китае и глобально.
