The Разъединитель 220 кВпредставляет собой высоковольтное устройство наружной изоляции, предназначенное для подстанций электропередачи переменного тока напряжением 220 кВ. Он в основном используется для изоляции электрических цепей, обеспечения видимой точки безопасного отключения и обеспечения безопасного обслуживания высоковольтного оборудования.
Как профессиональный производитель высоковольтного оборудования для подстанций в Китае, мы предлагаем надежные разъединители 220 кВ, отличающиеся стабильными электрическими характеристиками, высокой адаптируемостью к внешним условиям и соответствием международным стандартам. Продукт разработан в соответствии с требованиями IEC 62271-102 и широко применяется в системах передачи и распределения электроэнергии.
Во время нормальной работы,Разъединитель 220 кВпостоянно проводит номинальный ток. Когда требуется техническое обслуживание, после открытия он создает четкий видимый изоляционный зазор, что позволяет операторам безопасно осматривать и ремонтировать расположенное ниже электрооборудование.
Разъединитель предназначен для коммутации тока холостого хода и работает совместно с автоматическими выключателями и заземлителями для повышения безопасности эксплуатации подстанции.

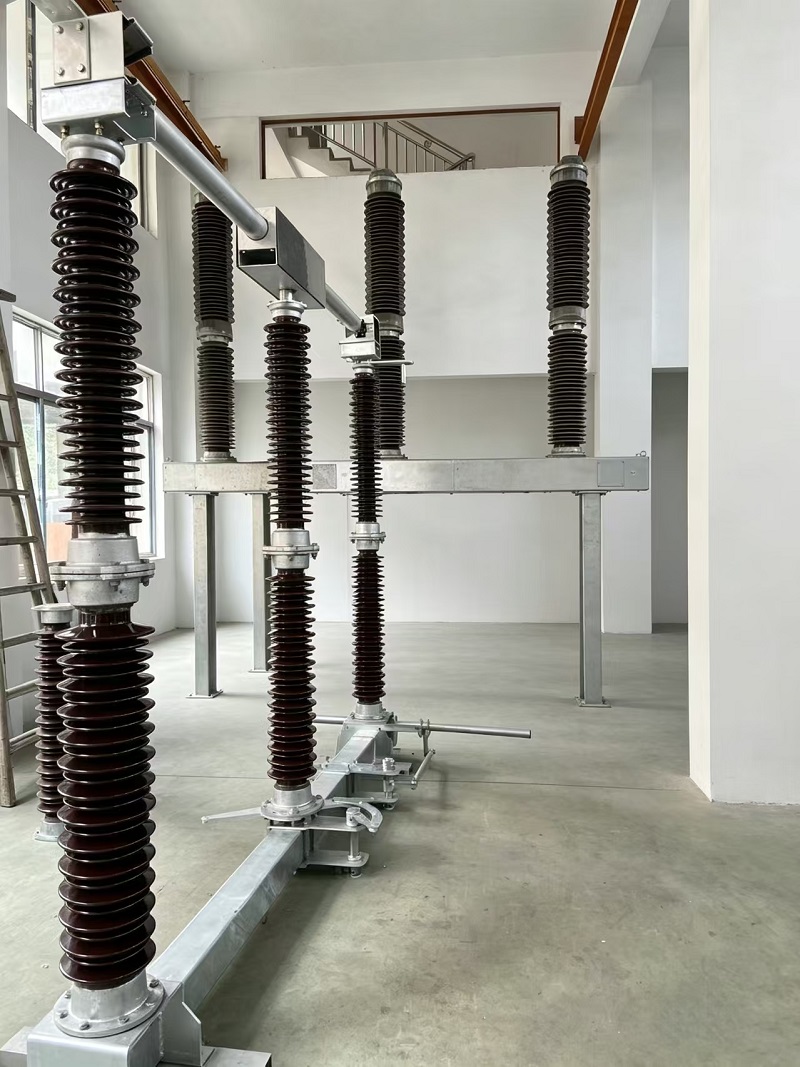

Полный разъединитель 220 кВ состоит из трехфазной основной конструкции, опорных изоляторов, токопроводящей системы, стальной опорной рамы и приводного механизма с электроприводом. Каждый компонент оптимизирован для длительной эксплуатации на открытом воздухе в условиях высокого напряжения.
Проводящие контакты изготовлены из материалов из медного сплава с посеребренным покрытием высокой плотности. Такая конструкция эффективно снижает контактное сопротивление, сводит к минимуму повышение температуры во время непрерывной работы, а также повышает электропроводность и надежность обслуживания.
Опорные изоляторы изготавливаются из высококачественного глиноземного фарфора или дополнительных композитных материалов из силиконовой резины. Структура изоляции обеспечивает превосходную электрическую прочность и устойчивость к воздействию окружающей среды, обеспечивая стабильную работу на открытых подстанциях.
Базовая рама представляет собой конструкцию из горячеоцинкованной стали, обладающую высокой коррозионной стойкостью. Он подходит для длительной наружной установки и помогает сохранять механическую прочность при различных погодных условиях.
Выключатель наружной установки на напряжение 220 кВ оснащен приводным механизмом с приводом от двигателя, также доступно аварийное ручное управление. Корпус механизма имеет степень защиты IP54 для повышения защиты от проникновения пыли и воды.
В состав рабочего механизма входят вспомогательные контакты, которые обеспечивают сигналы обратной связи по положению для систем дистанционного мониторинга. Это позволяет операторам эффективно проверять состояние переключателей на современных подстанциях.
Разъединитель может быть интегрирован с автоматическими выключателями и заземлителями для предотвращения неправильного срабатывания. Система защитной блокировки гарантирует, что:
| Тип продукта | Наружный выключатель высокого напряжения |
| Номинальное напряжение | 252кВ |
| Номинальная частота | 50 Гц |
| Номинальный непрерывный ток | 1250А/2000А/2500А |
| Кратковременный выдерживаемый ток (3 с) | 40кА/50кА |
| Пиковый выдерживаемый ток | 100 кА / 125 кА |
| Метод работы | Моторный режим с ручным аварийным режимом |
| Защита коробки механизма | IP54 |
| Применимый стандарт | МЭК 62271-102 |
Выключатель-разъединитель 220 кВ широко применяется в системах передачи электроэнергии высокого напряжения, в том числе:
Благодаря надежным характеристикам изоляции и высокой адаптации к окружающей среде это оборудование обеспечивает безопасную и стабильную работу современных энергосистем.
Разъединитель 220 кВ предназначен для наружной установки и может надежно работать в различных условиях окружающей среды.
Продукт можно настроить в соответствии с различными требованиями проекта, включая изоляционные решения, рабочие механизмы и особенности адаптации к окружающей среде.
Как опытный китайский производитель оборудования для высоковольтных подстанций, мы уделяем особое внимание предоставлению надежных и индивидуальных решений по передаче электроэнергии. Наш разъединитель на 220 кВ сочетает в себе усовершенствованную конструкцию конструкции, прочные материалы и строгий контроль качества, что позволяет удовлетворить строгие требования современных энергосистем.
Благодаря соответствию стандартам IEC, гибким возможностям конфигурации и профессиональной технической поддержке, наш разъединитель 220 кВ представляет собой надежное решение для безопасной изоляции и эффективной работы высоковольтных подстанций.
