В условиях постоянного развития промышленных энергосистем электростанции и электроустановки требуют более безопасных и надежных решений для изоляции электропитания во время обслуживания оборудования.Выключатели высоковольтныеиграют важную роль в обеспечении электробезопасности, обеспечивая надежную изоляцию и повышая эффективность обслуживания.
Внутренний высоковольтный разъединитель серии GN22-6 представляет собой высоковольтное электрическое устройство нового поколения, разработанное для энергосистем среднего напряжения. Благодаря интеграции передовой технологии механической передачи, оптимизированной конструкции контактов и высокопрочных проводящих компонентов серия GN22-6 обеспечивает надежную изоляцию для крупных электростанций и промышленных электроприборов.

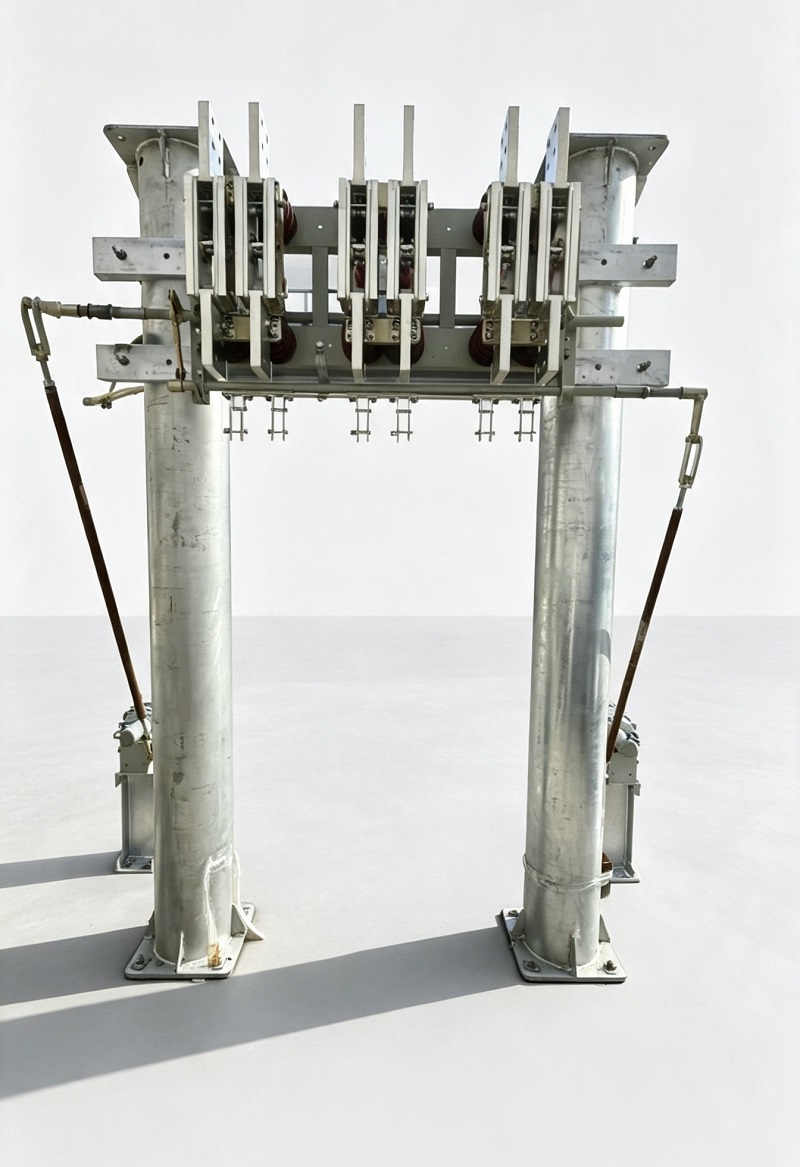

Внутренний высоковольтный разъединитель GN22-6 в основном используется на крупных электростанциях и в электрических системах для изоляции источников питания при осмотре и обслуживании оборудования. Изделие может быть сконфигурировано как три независимых однополюсных блока или как интегрированный трехполюсный блок, что обеспечивает гибкие варианты установки в соответствии с различными требованиями энергосистемы.
Разъединитель и соответствующий ему рабочий механизм соответствуют стандарту GB 1985 (переменный ток).Высоковольтные разъединителии заземлители), обеспечивающие надежную работу и совместимость со стандартами высоковольтного электрооборудования.
| Элемент | Технические требования |
|---|---|
| Высота | ≤1000 м |
| Температура окружающей среды | -25℃ ~ +40℃ |
| Относительная влажность | ≤90% (при +25℃) |
| Среда установки | Отсутствие агрессивных газов, соляного тумана, пыли, взрывоопасных или эрозионных веществ. |
| Условия вибрации | Отсутствие частой сильной вибрации |
Серия GN22-6 имеет трехполюсную конструкцию с ножевым лезвием. Проводящие компоненты каждого полюса закреплены на опорной раме через опорные изоляторы или проходные изоляторы, что обеспечивает стабильную механическую опору и электрическую изоляцию.
Ножи переключателя изготовлены из утолщенных медных пластин с использованием технологии прецизионной обработки, что улучшает качество поверхности и электропроводность проводящих компонентов. Оптимизированная структура контактов обеспечивает надежность соединения и возможность самоочистки во время работы, помогая снизить контактное сопротивление и повысить стабильность работы.

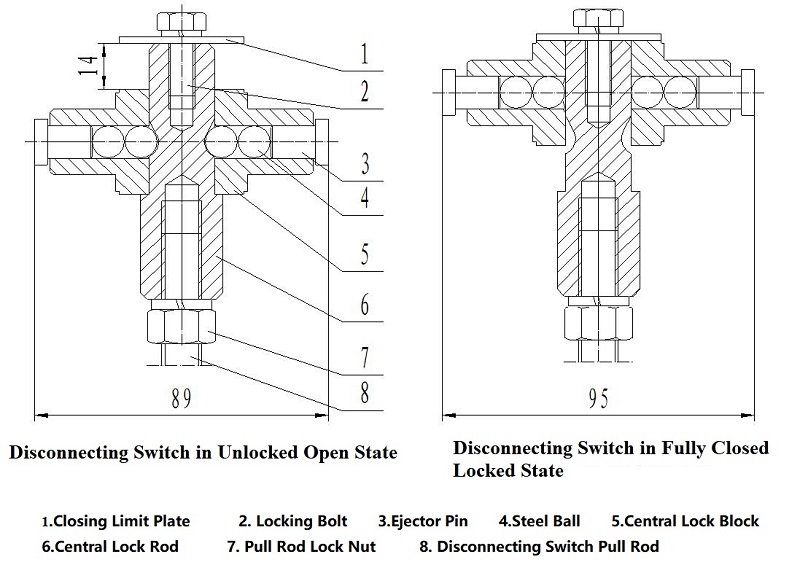

В отличие от традиционных механизмов разъединителей, серия GN22-6 использует специально разработанный двухступенчатый механизм включения и блокировки для решения общей проблемы между высоким контактным давлением и рабочим моментом.
Во время первого поворота главного вала на 80° нож переключателя перемещается из полностью открытого положения в предварительно закрытое положение.
При следующем повороте на 10° механизм запирающего блока приводит в движение центральный запорный стержень, стальные шарики и выталкивающие штифты. Пластины с магнитным замком усиливают силу посредством рычажной конструкции, увеличивая усилие примерно в 5,5 раз и создавая сильное контактное давление на нож переключателя.
Эта инновационная структура обеспечивает:
Серия GN22-6 поддерживает различные требования к номинальному току, что делает ее подходящей для сильноточного распределения электроэнергии и изоляции при обслуживании.
| Модель | Номинальное напряжение (кВ) | Максимальное рабочее напряжение (кВ) | Выдерживаемое напряжение промышленной частоты в течение 1 минуты (кВ) | Номинальный ток (А) | Ток динамической стабильности (кА) | Ток термостабильности 3s (кА) |
|---|---|---|---|---|---|---|
| ГН22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| ГН22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| ГН22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| ГН22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| ГН22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Примечания: GN22-10 представляет собой плоский тип; C представляет собой сквозной тип; D представляет тип заземления.
Разъединитель GN22-6 поддерживает горизонтальные, вертикальные и наклонные методы установки, что обеспечивает гибкую интеграцию в различные электрические системы.
Совместимые рабочие механизмы включают в себя:
| Номинальный ток | Максимальный рабочий крутящий момент |
|---|---|
| 2000А | <145 Н·м |
| 3150А | <180 Н·м |
| 4000А | <200 Н·м |
| 5000А | <250 Н·м |
| 6300А | <300 Н·м |
| 8000А | <350 Н·м |
Для поддержания стабильной работы после ввода в эксплуатацию следует проводить регулярные проверки и техническое обслуживание. Рекомендуемые процедуры технического обслуживания включают в себя:
| Компонент | Рекомендуемый материал |
|---|---|
| Перемещение компонентов | Смазка ZG-1 |
| Контактная защита поверхности | SYB1607 Промышленный петролатум |
Поскольку электрические системы продолжают развиваться в сторону увеличения мощности и надежности, передовые технологии разъединителей становятся все более важными для обеспечения энергобезопасности и обслуживания оборудования.
Благодаря выдержке больших токов, оптимизированной конструкции контактов и надежной механической конструкции внутренний высоковольтный разъединитель GN22-6 представляет собой надежное решение для изоляции электростанций, подстанций и промышленных электросистем.
Повышая эксплуатационную безопасность и надежность оборудования, серия GN22-6 способствует модернизации и стабильному развитию инфраструктуры среднего напряжения.
