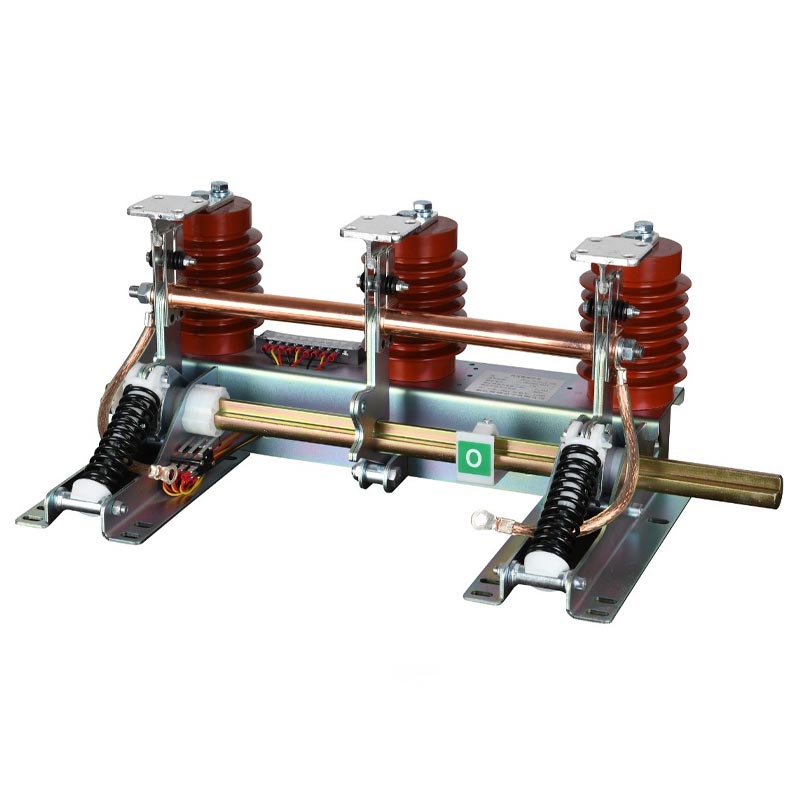

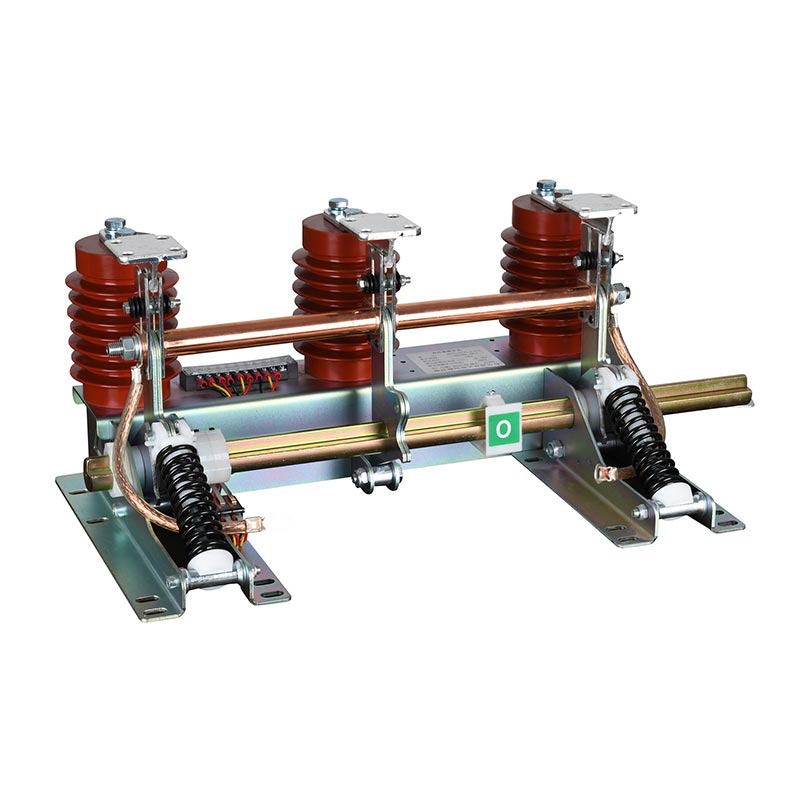

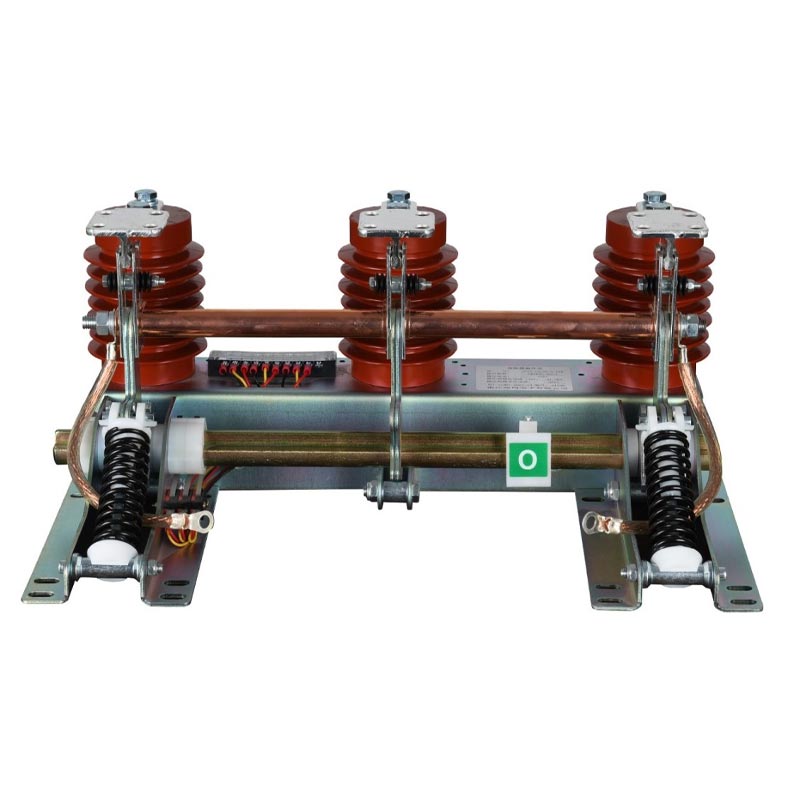

Заземлитель Jn15

Заземлитель Usune Jn15 подходит для систем переменного тока напряжением 12 кВ и частотой ниже 50 Гц. Специально разработан для цепи защитное заземление, его можно использовать с различными высоковольтными распределительными устройствами для обеспечения критической защиты заземления во время техническое обслуживание оборудования или перебои в подаче электроэнергии. Надежно сбрасывая остаточное напряжение и выдерживая токи короткого замыкания, обеспечивает безопасность обслуживающего персонала и электрооборудования.

Как профессиональный производитель, серия продуктов Usune может похвастаться компактной и прочной конструкцией, обеспечивающей стабильную работу. в суровых внутренних условиях с высокой влажностью, высоким уровнем запыленности и умеренным загрязнением. Он полностью соответствует GB1985-89 и международные стандарты IEC129, обеспечивающие согласованность продукции и глобальную применимость.

Основные технические параметры

Основные преимущества продукта

1. Безопасный и надежный

Заземлитель Jn15 оснащен прецизионным механическим механизмом блокировки для предотвращения неправильной эксплуатации. (например, закрытие при наличии напряжения); он обладает превосходной стойкостью к короткому замыканию, способен выдерживает кратковременный ток 31,5 кА/4 с и пиковый ток 80 кА, сохраняя структурную целостность в событие неисправности; высококачественные изоляционные компоненты обеспечивают высокую прочность изоляции, являются влагостойкими и устойчив к загрязнению и обеспечивает стабильную долгосрочную работу.

2. Компактный и простой в использовании.

Оптимизированная компактная конструкция обеспечивает гибкую установку в различных высоковольтных распределительных устройствах (например, KYN28). и типы HXGN); четкие индикаторы состояния и порты доступа без инструментов облегчают эксплуатацию и обслуживание; движущиеся части изготовлены из коррозионностойких материалов и смазаны прецизионной смазкой, что обеспечивает плавную работу в течение более чем 2000 циклов.

3. Широкая применимость и соответствие стандартам.

Заземлитель Jn15 совместим с системами 6,6–12 кВ и может сочетаться со всеми основными высоковольтными системами. распределительное устройство. Он полностью соответствует стандартам GB1985-89 и IEC129, что делает его пригодным для различных проектов. внутри страны и на международном уровне. Он может надежно работать в помещении при температуре от -10 ℃. до +40℃, высота над уровнем моря ≤1000м, влажность 95%, уровень загрязнения II класса.

4. Заводская гарантия качества

Заземлитель Jn15 производится на современном заводе в Усуне с использованием автоматизированных производственных линий и строгих качественное тестирование. Перед отправкой с завода каждое изделие проходит динамические, статические испытания и испытания на изоляцию. А профессиональная команда исследований и разработок может предоставить индивидуальные конфигурации в зависимости от конкретного напряжения, тока или установки. требования.

Реальный пример применения: проект распределения электроэнергии в городском коммерческом комплексе

1. Предыстория проекта

Коммерческому комплексу площадью 320 000 квадратных метров в Восточном Китае требуется безопасная и надежная система распределения электроэнергии 10 кВ, включающая восемь высоковольтных распределительных помещений типа КИН28А-12. Для обеспечения безопасности обслуживания необходимы стабильные заземлители. и защита системы.

2. Решение и реализация

Подрядчик выбрал заземлитель Usune Jn15 (всего 64 шт.), соответствующий всем входящим и исходящим линиям. и шкафы ПТ. Установка проводилась в соответствии со стандартными процедурами с достижением механических и электрических взаимоблокировка с распределительным устройством. Во время ввода в эксплуатацию, эксплуатации, испытаний на блокировку и устойчивость к короткому замыканию. все соответствует дизайну и национальным стандартам.

3. Достижения проекта

- Эксплуатационная безопасность: работает без сбоев более 3 лет, выполнив 18 циклов технического обслуживания без каких-либо опасности электробезопасности.
- Стабильность системы: успешно выдержало 3 коротких замыкания без повреждения оборудования, сокращая время отключения электроэнергии. время восстановления.
- Эффективное обслуживание: четкие индикаторы состояния и удобное управление, сокращающее время обслуживания за счет примерно 40%.
- Отзывы клиентов: «Переключатель Usune JN15-12 надежен и прост в использовании, что имеет решающее значение для общей безопасности электропитания. комплекс. Это будет приоритетным выбором для будущих проектов».

Основные технические параметры

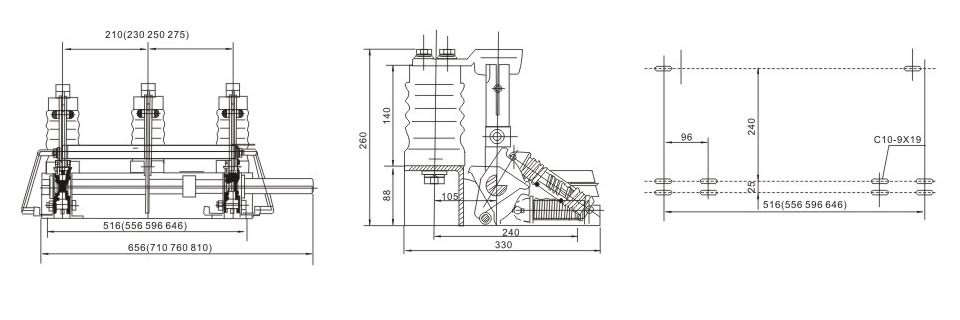

Внешние размеры

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

В1: С какими типами распределительных устройств может быть совместим заземлитель Usune Jn15?

A: Совместим со всеми основными внутренними распределительными устройствами высокого напряжения, такими как KYN28A-12, HXGN-12, XGN2-12 и т. д., подходит для систем 6,6 кВ/10 кВ/11 кВ/12 кВ и стандартного межфазного расстояния 150 мм/165 мм/210 мм/250 мм; специальные шкафы могут настроить, связавшись с Usune.

В2: Какое обслуживание требуется для заземлителя JN15?

A: Рекомендуемый план обслуживания:
- Каждые 6 месяцев: Визуальный осмотр, проверка на износ, коррозию, ослабление соединений и состояние блокировки.
- Ежегодно: Эксплуатационная проверка, проверка плавности открытия и закрытия и правильности блокировки.
- Каждые 5 лет: Испытание производительности, проверка изоляции и устойчивости к короткому замыканию в соответствии с стандарты.
- Каждые 2 года: Техническое обслуживание смазки, нанесение смазки на движущиеся части для продления срока службы.

В3: Можно ли использовать JN15-12 на высоте более 1000 м или в агрессивных средах?

Ответ: Стандартные модели подходят для работы на высоте до 1000 м, при загрязнении класса II и в неагрессивных средах. Для на высоте более 1000 м или в агрессивных средах (химические вещества, морская соль) Usune предлагает улучшенные продукты, в том числе усиленная изоляция, антикоррозионное покрытие и конструкция для снижения номинальных характеристик в зависимости от высоты. Свяжитесь с нашей технической командой для индивидуальных решений.

Заключение

Высоковольтные заземлители для помещений серии Usune JN15-12 сочетают в себе безопасность, надежность и универсальность. адаптация к энергосистемам 6,6–12 кВ. Они соответствуют мировым стандартам и проверены на реальных проектах, что делает их идеальный выбор для защиты заземления. Являясь профессиональным китайским поставщиком, Usune предлагает высококачественную продукцию. и комплексная техническая поддержка различных проектов в сфере энергораспределения, промышленности и торговли.
