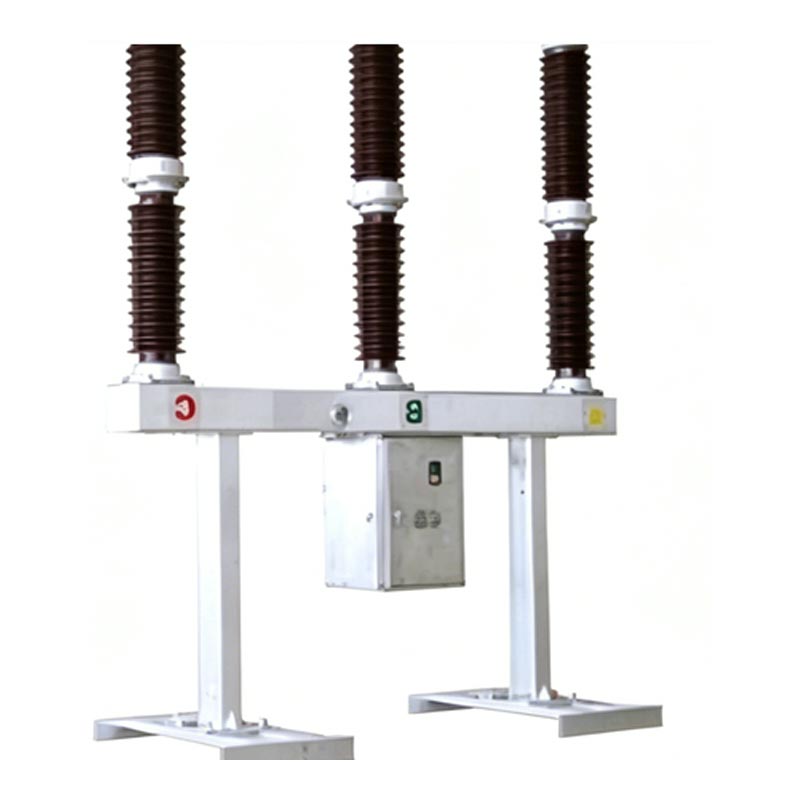

Высоковольтный выключатель Usune LW36-110 для подстанции представляет собой основное силовое оборудование, разработанное независимо. и производится компанией Zhejiang Usune Electric Co., Ltd., ведущим производителем высоковольтных распределительных устройств в Китае. промышленность. Это наружное распределительное устройство высокого напряжения трехфазного переменного тока частотой 50 Гц в основном используется для управления и защиты Системы передачи и преобразования электроэнергии 110 кВ, а также могут использоваться в качестве контактного выключателя и в приложения, требующие распределительных устройств. Продукция производится на профессиональной фабрике Usune, объединяющей Исследования и разработки, производство и тестирование гарантируют соответствие каждого продукта строгим стандартам качества перед отправкой с завода.
Чтобы гарантировать надежность и совместимость продукта, высоковольтный выключатель Usune LW36-110 для Подстанция полностью соответствует стандарту GB1984-2003 «Высоковольтные выключатели переменного тока» и требованиям Стандарт Международной электротехнической комиссии (МЭК) IEC62271-100:2001 «Высоковольтные распределительные устройства и устройства управления». - Часть 100: Высоковольтные выключатели». Как профессиональный поставщик, Usune прошла строгую систему качества. сертификация, а его завод оснащен передовым производственным и испытательным оборудованием, чтобы гарантировать, что производительность каждого продукта соответствует отраслевым стандартам или превосходит их.
Используя уникальный принцип гашения дуги «тепловое расширение + вспомогательное оборудование», он обеспечивает превосходное разрывание дуги. производительность, короткое время дуги, длительный электрический срок службы и низкий рабочий шум, эффективно обеспечивая безопасность электропитания. работа сетки.
В качестве изолирующего и дугогасящего средства используется газ SF6 с превосходными изоляционными и дугогасящими свойствами. среда, не представляющая риска возгорания или взрыва, что делает ее подходящей для густонаселенных районов и различных сложные условия на подстанциях.
Оснащен пружинным приводным механизмом типа CTB-1, имеющим простую и компактную конструкцию, стабильную работу, высокая безопасность и надежность, а также снижение частоты технического обслуживания и отказов.
Может стабильно работать в суровых условиях, строго соблюдая различные экологические показатели, обеспечивая долгосрочная стабильная работа в разных регионах.
1. Номинальное напряжение: 110 кВ; Номинальная частота: 50 Гц; Номинальный ток: 3150А
2. Номинальный ток отключения при коротком замыкании: 40 кА; Номинальный ток включения короткого замыкания (пиковый): 100 кА
3. Номинальное давление газа SF6 (20 ℃): 0,5 МПа; Годовой уровень утечки: ≤0,5%
4. Механическая жизнь: 6000 циклов; Время открытия: ≤60 мс; Время закрытия: ≤145 мс
5. Диапазон температур окружающей среды: -30℃～+40℃; Высота: ≤3000 м

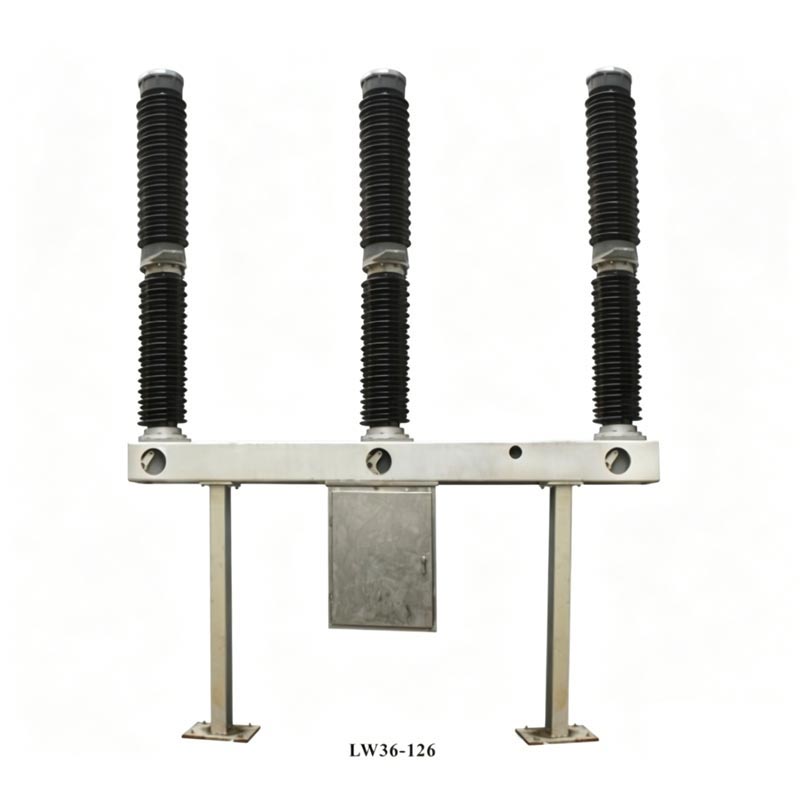

Высоковольтный выключатель для подстанции имеет встроенную дугогасительную камеру с автономным питанием. структура, каждая фаза представляет собой одностолбовую систему с одним разрывом (POLE). Каждый автоматический выключатель состоит из трех фаз. установлен на той же раме, приводится в действие пружинным механизмом с тремя механически связанными фазами. Верхняя часть изделие оснащено фарфоровой втулкой дугогасительной камеры, в средней части находится опорная фарфоровая втулка втулка и рама, а коробка механизма расположена посередине и подвешена под рамой. Здесь находится внутренний пружинный приводной механизм и электрические компоненты управления. Выходная тяга механизма соединяется с шатун и вращающийся рычаг. Регулятор плотности газа SF6 установлен на передней части рамы, которая поддерживается с обоих концов опорами.
Ток системы течет через клеммы, неподвижный контактный стержень, неподвижный главный контакт, подвижный главный контакт. контакт, цилиндр, промежуточный контакт и промежуточный фланец, затем образует цепь с системой через терминалы.
Под действием привода рабочий рычаг тянет изолирующую тягу, шток поршня, цилиндр, движущуюся дугу. контакт, и сопло направлено вниз вместе. Дуга возникает при разъединении подвижного и неподвижного контактов. Когда система подвижных контактов перемещается вниз в определенное положение, сопло открывается, и сжатый газ SF6 попадает в Цилиндр продувается в зону дуги через сопло. Дуга гаснет, когда ток достигает нуля.
Под действием исполнительного механизма рабочий рычаг тянет вверх подвижный контакт, соединенный с изолированным стержнем. в закрытое положение. Одновременно в баллон поступает элегаз, готовясь к следующей операции открытия.
Состоит из измерителя плотности элегаза (встроен манометр и контроллер плотности), клапана подачи газа, трехфазного клапаны и газопровод SF6. Он оснащен температурной компенсацией, сигнализацией и защитой от давления. обеспечить стабильное давление газа SF6.
Расположенный внутри корпуса механизма, он включает в себя такие ключевые компоненты, как рабочие выключатели, автоматические выключатели, выключатели, реле, клеммы, замыкающие катушки, двигатели и нагреватели. Это позволяет управлять переключением, предотвращать накачку, накопитель энергии пружины, защита от давления элегазового газа, функции обогрева и освещения.

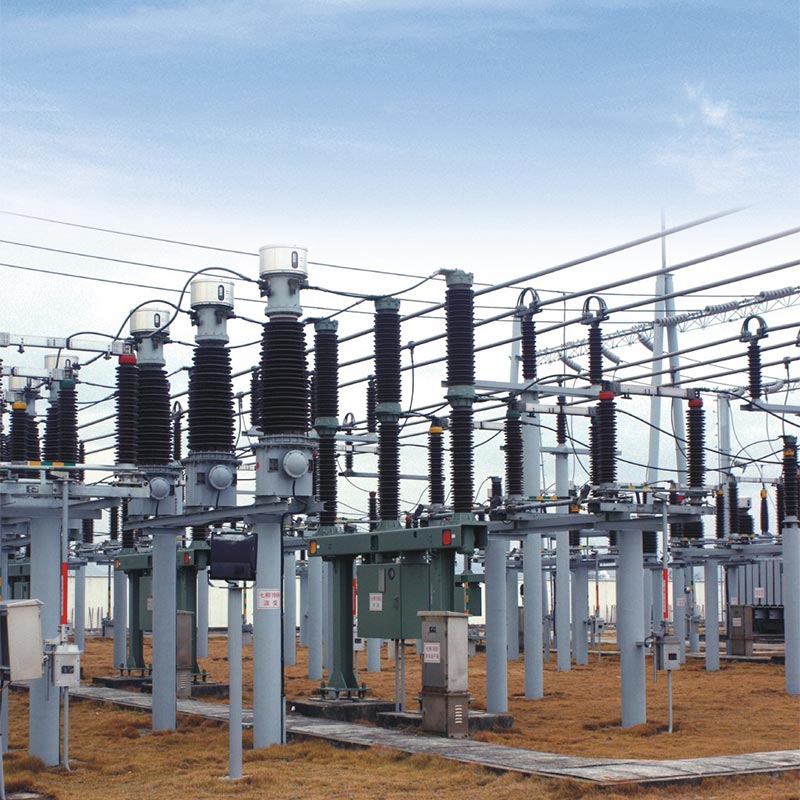

Чтобы убедиться в надежности и практичности высоковольтного выключателя Usune LW36-110 для подстанции, этот продукт был успешно применен в проекте подстанции 110 кВ в ключевом промышленном парке Восточного Китая. Как надежный поставщик, компания Usune предоставила для этого проекта 12 автоматических выключателей LW36-110, которые работают стабильно. уже более трех лет.
Эта подстанция снабжает электроэнергией более 50 крупных и средних предприятий индустриального парка. требующие чрезвычайно высокой стабильности и безопасности. На ранних стадиях проекта клиент комплексно сравнил несколько китайских производителей и в конечном итоге остановил свой выбор на автоматических выключателях Usune LW36-110 из-за их превосходных характеристик. технические характеристики, строгий контроль качества и комплексное послепродажное обслуживание. Во время работы, Продукция успешно выдержала экстремальные погодные условия, включая высокие температуры, проливной дождь и низкие температуры. температуры без каких-либо зарегистрированных неисправностей. Скорость утечки газа SF6 была намного ниже стандартного требования. (≤0,5%), механическая работа была плавной, а время открытия и закрытия было стабильным, что эффективно обеспечивало безопасность. и стабильная работа электросетей парка. Это заслужило высокую оценку клиента, и Усуне стал назначенный поставщик энергетического оборудования для последующих проектов расширения парка.
A1: Механический срок службы продукта составляет 6000 циклов, при нормальном использовании и регулярном обслуживании его непрерывный срок службы Срок эксплуатации может достигать 12 лет. Ключевые моменты технического обслуживания включают в себя: еженедельные плановые проверки (проверка изолятора). целостность, давление газа SF6 и рабочее состояние); ежегодный капитальный ремонт каждые 3 года (чистка изоляторов, проверка крепежные детали, измеряющие сопротивление главных цепей и содержание влаги в элегазе); требуется капитальный ремонт согласно следующих условиях: 12 лет непрерывной работы, 2000 отключений по номинальному току, 20 при полной мощности (40 кА). перерывов, или 6000 механических операций. Usune предоставляет профессиональное руководство по техническому обслуживанию и запасные части. поставки для обеспечения долгосрочной стабильной работы продукта.
A2: Да, этот продукт обладает высокой приспособляемостью к окружающей среде и может использоваться на большой высоте и в очень холодных условиях. регионы. Диапазон температур окружающей среды составляет от -30 ℃ до +40 ℃, максимальная высота над уровнем моря составляет ≤3000 м. Это может выдерживает давление ветра 700 Па и обледенение толщиной 10 мм, а его сейсмическая прочность соответствует требованиям горизонтального ускорение ≤0,3g и вертикальное ускорение ≤0,15g. Он также подходит для районов со среднесуточной относительной влажность ≤95% и среднемесячная относительная влажность ≤90% (25℃) и могут использоваться в средах, не являющихся легковоспламеняющимися, взрывоопасные, химически коррозионно-агрессивные и тяжелые вибрационные условия, полностью соответствующие экологическим требованиям большинство проектов подстанций в Китае и даже во всем мире.
Компания Zhejiang Usune Electric Co., Ltd. является профессиональным производителем и поставщиком высоковольтных распределительных устройств в Китае. Китай, специализирующийся на исследованиях, разработках, производстве, продажах и послепродажном обслуживании высоковольтных цепей. выключатели, выключатели и другое силовое оборудование. Завод компании расположен в провинции Чжэцзян, Китай. занимающая площадь более 10 000 квадратных метров, оснащенная передовыми производственными линиями, испытательным оборудованием и профессиональная команда исследований и разработок.
Usune придерживается философии «Качество прежде всего, клиент превыше всего», строго внедряя систему контроля качества. во время производственного процесса. Вся продукция проходит тщательное тестирование перед отправкой с завода. Как доверенное лицо поставщиком, компания Usune предоставила высококачественное энергетическое оборудование для сотен проектов подстанций как внутри страны, так и внутри страны. на международном уровне, завоевав широкое признание клиентов благодаря надежному качеству продукции и комплексному послепродажное обслуживание.
