Выключатель гексафторида серы 126 кВ

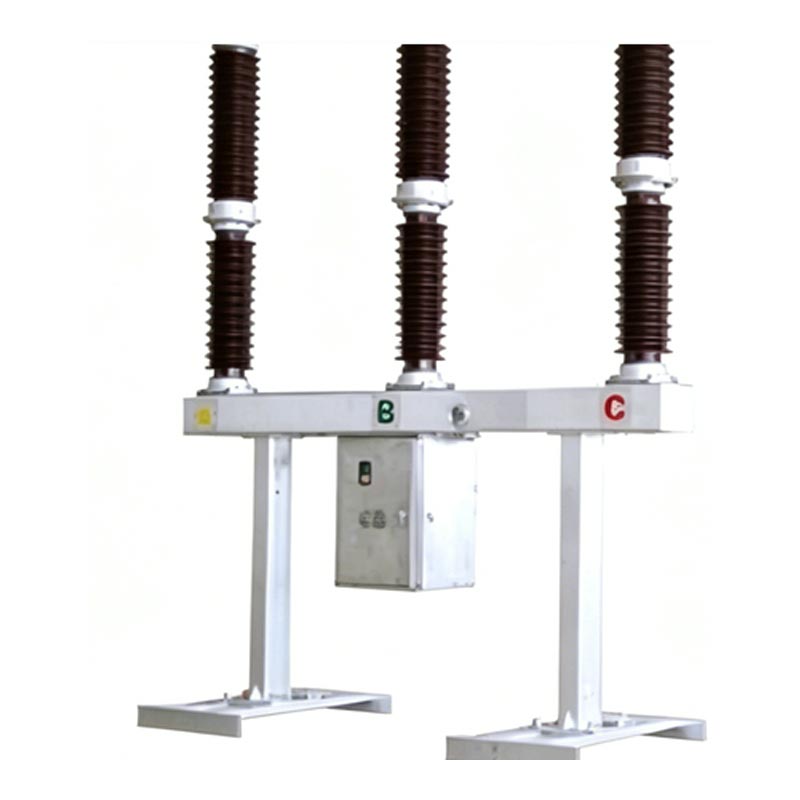

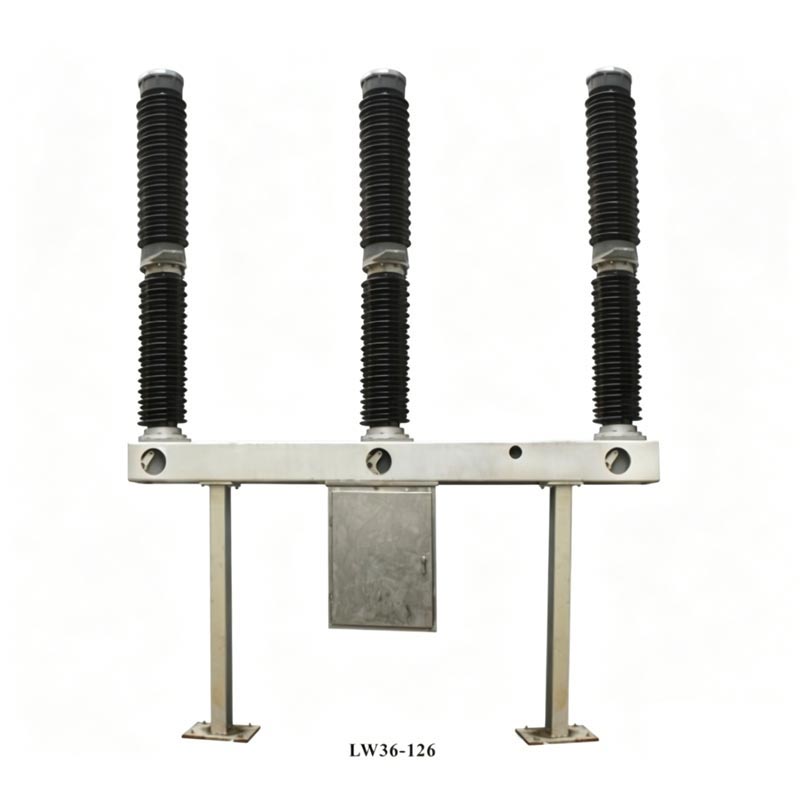

Выключатель с гексафторидом серы Usune LW36-110 126 кВ является основным устройством для управления и защиты Системы передачи и преобразования 110 кВ, а также могут использоваться в качестве связующего выключателя и коммутационного оборудования. группа. В продукте используется встроенная дугогасящая конструкция с автономным питанием, каждая фаза которой представляет собой одну опору. одноразъемный агрегат. Все три фазы установлены на одной раме, обеспечивая механическое соединение посредством пружины. рабочий механизм. В верхней части изделия находится фарфоровая втулка дугогасительной камеры, в средней части содержит опорную фарфоровую втулку и раму, а коробка механизма, содержащая компоненты электрического управления, подвешивается под рамой, что обеспечивает компактную конструкцию и удобство в эксплуатации.

Основные преимущества

1. Полномочное соблюдение требований

Соответствует китайским стандартам GB1984-2003 «Высоковольтные автоматические выключатели переменного тока» и IEC62271-100:2001 «Высоковольтные выключатели». Распределительное оборудование и устройства управления — Часть 100: Высоковольтные автоматические выключатели», и прошло строгие заводские испытания и сертификация для обеспечения соответствия и надежности продукции.

2. Превосходная производительность

Использует принцип гашения дуги «тепловое расширение + вспомогательное продувание», что приводит к образованию короткой дуги. время тушения, длительный электрический срок службы и низкий рабочий шум; использует газ SF6 с отличной изоляцией и дугой. огнетушащие свойства среды, исключающие риск возгорания и взрыва, что делает ее пригодной для густонаселенные районы.

3. Надежные доказательства

Механический срок службы пружинного механизма составляет до 6000 циклов, годовая скорость утечки газа SF6 составляет ≤0,5%, и сопротивление главной цепи ≤80 мкОм. Полные технические параметры и данные испытаний подтверждают стабильность продукта.

4. Сильная адаптируемость

Широкая адаптация к суровым внешним условиям, при температуре окружающей среды от -30 ℃ до + 40 ℃ и высоте над уровнем моря. ≤3000 метров. Сильная устойчивость к ветру, льду и землетрясениям, отвечающая потребностям различных сценариев энергетических проектов.

Основные технические параметры

Выключатель с гексафторидом серы на напряжение 126 кВ имеет отличные электрические характеристики и основные параметры. соответствие высоким стандартам силового оборудования 126кВ, обеспечение стабильной работы в сложных энергосистемах. Ключевое ядро параметры следующие:

Общая структура продукта

Выключатель с гексафторидом серы 126 кВ состоит из трех фаз, каждая из которых оснащена автоматическим запитывающим выключателем. дугогасительная камера, опорное изоляционное устройство, адсорбент и герметичная конструкция. Использование статического уплотнения Уплотнительные кольца и герметик, а при динамическом уплотнении используется пружинное уплотнение сжатия, обеспечивающее превосходную воздухонепроницаемость. Передающая часть соединяет однополюсный автоматический выключатель и приводной механизм, эффективно передавая действующая сила; пружинный приводной механизм имеет встроенную коробку механизма, обеспечивающую ручную, электрическую энергию функции хранения и повторного включения, обеспечивающие гибкую и надежную работу.

Принцип работы продукта

1. Замыкающее состояние: ток системы образует цепь через клеммы, неподвижные контакты, подвижные контакты, цилиндры, и промежуточные контакты, обеспечивающие нормальную передачу энергии.
2. Операция отключения: под действием рабочего механизма подвижный контакт перемещается вниз, создавая электрическая дуга при разъединении подвижного и неподвижного контактов; сжатый газ SF6 в цилиндре зажигает дугу через сопло, и дуга гаснет, когда ток достигает нуля.
3. Система подачи элегаза: оснащена встроенным измерителем плотности элегаза и контроллером с температурной компенсацией. может контролировать давление газа в режиме реального времени. Когда давление слишком низкое, срабатывает сигнализация и механизм отключается. заблокирован для предотвращения механических повреждений.

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Случай применения

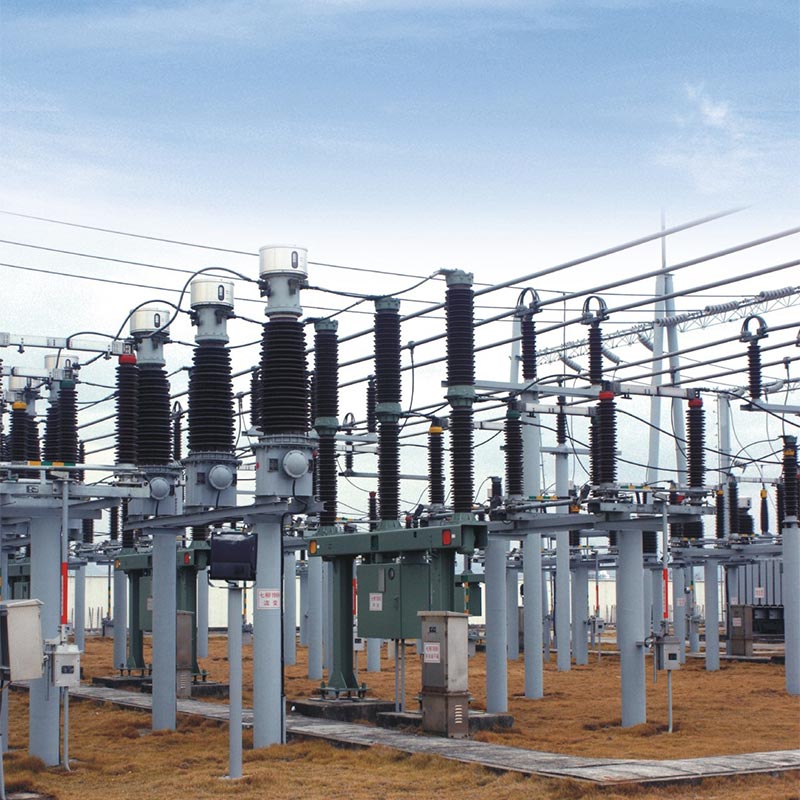

В 2024 году автоматический выключатель с гексафторидом серы Usune LW36-110 126 кВ был успешно применен к ключевому напряжению 110 кВ. проект передачи и преобразования в северном Китае. Этот проект был направлен на решение проблемы недостаточного мощности электроснабжения в сельской и пригородной местности. На территории проекта большая разница температур (от -25℃ до +38℃) и частые песчаные бури, что предъявляет чрезвычайно высокие требования к приспособляемости к окружающей среде и надежности силовое оборудование.

В качестве назначенного поставщика для этого проекта компания Usune предоставила 28 автоматических выключателей LW36-110. Фабрика отправила профессиональные технические специалисты обеспечат руководство на месте установки, ввода в эксплуатацию и пробной эксплуатации. После В течение восьми месяцев стабильной работы продукт достиг нулевого уровня сбоев, при этом уровень утечки газа SF6 намного ниже допустимого. стандартные требования (фактическое испытание ≤0,3%), а скорость открытия и закрытия полностью соответствует дизайну проекта. стандарты. После ввода проекта в эксплуатацию он существенно улучшил стабильность местной электросети. сокращение перебоев в подаче электроэнергии, вызванных сбоями оборудования, и получило высокое признание со стороны владельца проекта и местных жителей. энергетический отдел, полностью проверяя превосходную адаптируемость к окружающей среде и надежную работу Элегазовый выключатель Usune 126 кВ в реальных рабочих условиях.

Часто задаваемые вопросы

Q1: Каков срок службы автоматического выключателя Usune с гексафторидом серы 126 кВ и каковы ключевые моменты? точки обслуживания?

A1: Механический срок службы продукта составляет 6000 циклов, а рекомендуемый срок непрерывной эксплуатации — 12 лет. Ключ точки технического обслуживания: Еженедельные плановые проверки (целостность изолятора, давление элегазового газа и т.д.); ежегодное обслуживание каждые 3 года (чистка изоляторов, измерение сопротивления главных цепей и т.п.); когда товар достигнет условия технического обслуживания (например, 20 коротких замыканий на полную мощность), дугогасительные контакты, адсорбент и уплотнительные кольца необходимо заменить. Производитель направит профессиональный персонал для оказания помощи по техническому обслуживанию на месте.

В2: Можно ли использовать автоматический выключатель Usune LW36-110 в высокогорных и холодных регионах? Что максимально подходит высота?

А2: Да. Этот продукт специально разработан для суровых условий эксплуатации на открытом воздухе и обладает высокой адаптируемостью к высоким высоты и низкие температуры. Он подходит для высоты до 3000 метров и может выдерживать даже низкие температуры. до -30 ℃, полностью удовлетворяя потребности высокогорных и холодных регионов, таких как западный Китай. Кроме того, коробка механизма имеет встроенный утеплитель, обеспечивающий защиту от влаги и замерзания во время дождя, снега и сильных морозов. сезонов, обеспечивая стабильную работу.

Поставщик и послепродажное обслуживание

Zhejiang Usune Electric Co., Ltd., как профессиональный производитель высоковольтного силового оборудования в Китае, обладает полной производственной линией и строгой системой контроля качества. Завод оснащен передовым испытательное оборудование, и каждый продукт подвергается вакуумированию, наполнению газом и механическим испытаниям перед покидая фабрику, чтобы обеспечить качество продукции. Как надежный поставщик, Usune обеспечивает комплексное послепродажное обслуживание. включая руководство по установке на месте, ввод в эксплуатацию, обучение техническому обслуживанию и поставку запасных частей. Профессионал техническая команда оперативно реагирует на потребности пользователей, обеспечивая длительную стабильную работу оборудования.
