Высоковольтный выключатель SF6

Zhejiang Usune Electric Co., Ltd., профессиональный производитель высоковольтного электрооборудования в Китае, запустила высоковольтный элегазовый выключатель LW36-110. Этот продукт представляет собой трехфазное распределительное устройство высокого напряжения переменного тока частотой 50 Гц. подходит для управления и защиты систем передачи и преобразования электроэнергии 110 кВ. Его также можно использовать в качестве связать автоматический выключатель и коммутационное устройство в сборе.

Высоковольтный элегазовый выключатель использует уникальный принцип гашения дуги «тепловое расширение + вспомогательная продувка». оснащен пружинным приводом типа СТВ-1, соответствующим национальным и международным стандартам, и обладает отличными характеристиками гашения дуги, высокой безопасностью и стабильными эксплуатационными характеристиками. Как надежный поставщика, компания Usune стремится предоставлять высококачественные и долговечные распределительные устройства высокого напряжения. Его схема LW36-110 SF6. Выключатель широко используется в ключевых проектах, таких как электросети и промышленные парки, обеспечивая надежное электроснабжение. для строительства инфраструктуры.

Основные преимущества

1. Усовершенствованная технология гашения дуги.

Используя уникальный принцип гашения дуги «тепловое расширение + вспомогательное продувание», он имеет короткую дугу. время тушения, длительный электрический срок службы и низкий рабочий шум, что эффективно повышает стабильность источника питания.

2. Высокая безопасность

Использование газа SF6 в качестве изоляционного и дугогасительного средства обеспечивает превосходную изоляцию и дугогашение. производительность, исключающая риск возгорания и взрыва, что делает его пригодным для густонаселенных районов.

3. Стабильный рабочий механизм

Оснащенный пружинным приводным механизмом типа CTB-1, он имеет простую и компактную конструкцию, безопасную и надежную. операции и сильные возможности защиты от помех.

4. Соответствие международным стандартам

Полностью соответствует требованиям GB1984-2003 «Высоковольтные автоматические выключатели переменного тока» и IEC62271-100, 2001 «Высоковольтное распределительное устройство». и аппаратура управления — Часть 100: Высоковольтные выключатели», отвечающие техническим требованиям мировой энергетики. проекты.

Применимые условия окружающей среды

Высоковольтный элегазовый выключатель предназначен для использования на открытом воздухе и обеспечивает высокую адаптируемость к окружающей среде и пригодность к различным суровым условиям эксплуатации:

1. Температура окружающей среды: -30℃ ~ +40℃.
2. Высота: ≤3000 м.
3. Относительная влажность: в среднем за день ≤95%, в среднем за месяц ≤90% (при 25℃).
4. Давление ветра ≤700 Па; Толщина обледенения ≤10 мм
5. Сейсмическая интенсивность: горизонтальное ускорение ≤0,3g, вертикальное ускорение ≤0,15g.
6. Отсутствие легковоспламеняющихся, взрывоопасных, химически агрессивных сред или сред с сильной вибрацией.

Структура продукта и принцип работы

1. Общая структура

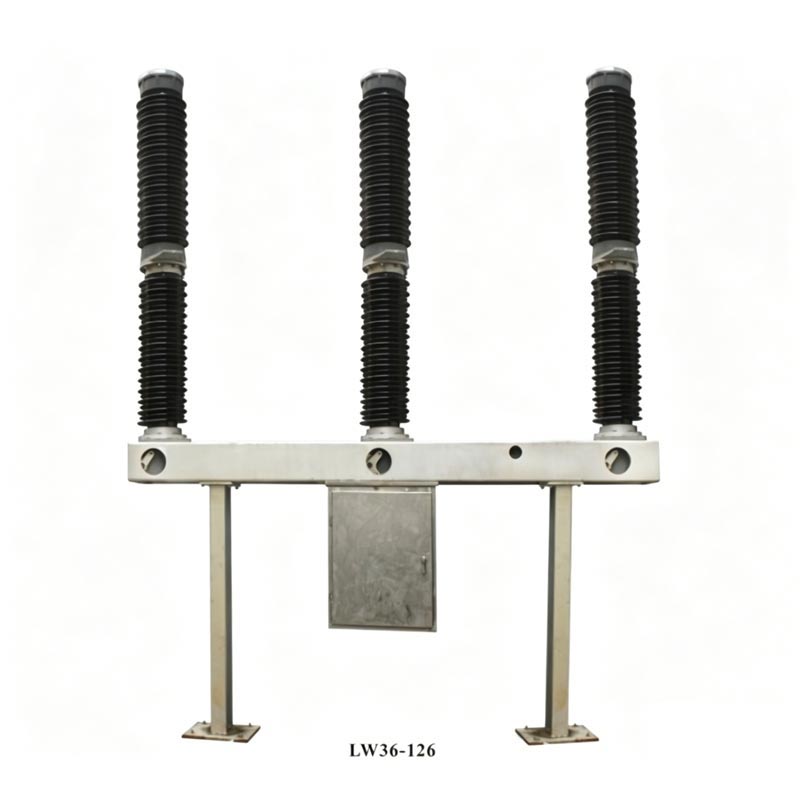

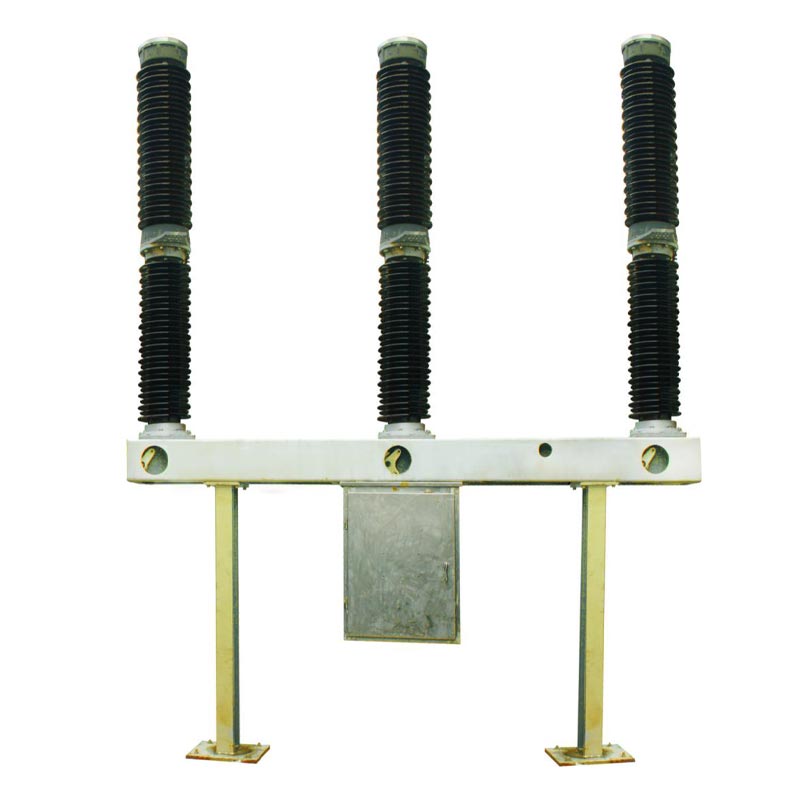

Высоковольтный элегазовый выключатель имеет встроенную самозатухающую дугогасящую конструкцию. Каждый этап представляет собой одностоечный одноразрывный (ПОЛЮС). Каждый автоматический выключатель состоит из трех фаз, установленных на одной раме. и приводится в действие пружинным механизмом с механически связанными тремя фазами. В верхней части изделия имеется фарфоровая втулка дугогасительной камеры, средняя часть содержит опорную фарфоровую втулку и раму, коробка механизма подвешена ниже центра рамы, в ней находится пружинный механизм и электрический компоненты управления. Регулятор плотности газа SF6 установлен на передней части рамы, которая поддерживается с обеих сторон. заканчивается опорами.

2 ключевых компонента и функции

- Устройство гашения дуги: использует самоподключающуюся дугогасящую конструкцию. При срабатывании автоматического выключателя тепловое расширение под высоким давлением внутри цилиндра гасит дугу, обеспечивая быстрое и эффективное тушение.
- Опорное изоляционное устройство: поддерживает изолятор дугогасительной камеры и обеспечивает изоляцию от земли для компоненты под напряжением; Изолирующий стержень соединяет рабочий рычаг и стопорный стержень, обеспечивая безопасность изоляции.
- Адсорбент: установлен внутри верхней торцевой крышки дугогасительной камеры, сохраняет элегаз сухим и поглощает его. газы разложения, образующиеся при дуговом разложении. Его необходимо заменить во время технического обслуживания.
- Структура предотвращения утечек: используется комбинация статического уплотнения (уплотнительное кольцо + герметик) и динамического уплотнения. (пружинное уплотнение), обеспечивающее годовую скорость утечки газа SF6 ≤0,5%. - Пружинный механизм: позволяет операции открытия, закрытия и повторного закрытия с высокой скоростью действия (время закрытия ≤145 мс, время открытия ≤60 мс), стабильное производительность и поддерживает ручное и электрическое хранение энергии.

3. Принцип работы

- Закрытое положение: ток системы течет через клеммы, неподвижный контактный стержень, неподвижный главный контакт, перемещая главный контакт, цилиндр, промежуточный контакт и промежуточный фланец, образуя цепь через терминалы.
- Операция открытия: под действием рабочего механизма рабочий рычаг тянет изолирующий стержень, поршень. стержень, цилиндр, подвижный дуговой контакт и сопло вниз; Дуга образуется при подвижном и неподвижном контактах отдельный. После того, как система подвижных контактов перемещается в определенное положение, сопло открывается, сжимая элегаз до погасить дугу, погасив дугу, когда ток достигнет нуля.
- Операция закрытия: приводной механизм перемещает подвижный контакт вверх в положение закрытия, в то время как элегаз SF6 газ поступает в цилиндр, готовясь к следующему открытию.

Ключевые технические параметры

Элегазовый выключатель Usune LW36-110 отличается превосходными техническими характеристиками, а основные параметры соответствуют высоким стандартам. стандартам энергосистем 110кВ, обеспечивающих стабильную и эффективную работу.

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Практический пример применения

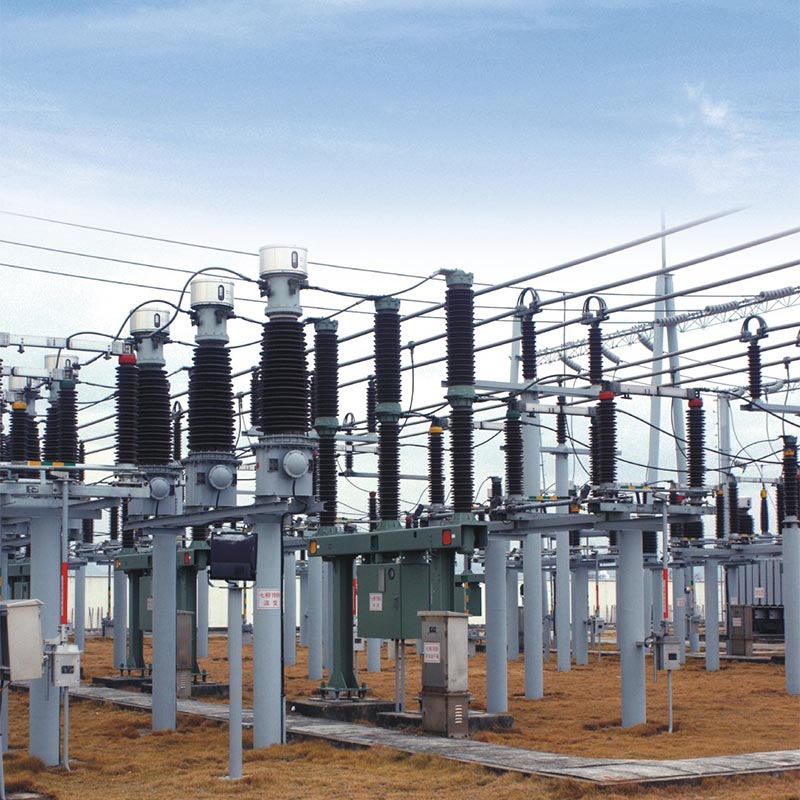

Практический пример: Проект модернизации электросети 110 кВ в Северном Китае

Предыстория проекта: Электросети 110 кВ в Северном Китае необходимо модернизировать устаревшее распределительное устройство для повышения мощности. стабильность и безопасность поставок в суровых условиях, таких как низкие зимние температуры (-25 ℃) и сильный ветер. давление.

Применение продукта: Для проекта выбрано 20 элегазовых выключателей Usune LW36-110. Их способность адаптироваться к низким температурам (-30℃~+40℃) и отличные характеристики гашения дуги эффективно решили проблему нестабильной работы старение оборудования при низких температурах.

Результаты применения: С момента ввода в эксплуатацию в 2022 году оборудование стабильно проработало четыре года без отказ гашения дуги, утечка газа или другие неисправности. Ежегодный показатель надежности электроснабжения увеличился на 0,8%, что эффективно обеспечивает нормальное электроснабжение жителей и промышленных предприятий района.

Часто задаваемые вопросы

Вопрос 1: Каков срок службы высоковольтного элегазового выключателя Usune LW36-110 и какое техническое обслуживание необходимо? требуется во время работы?

A1: Механический срок службы продукта составляет 6000 циклов, а срок непрерывной эксплуатации до 12 лет при нормальных условиях. техническое обслуживание. Плановое техническое обслуживание включает еженедельные визуальные проверки (целостность изолятора, давление газа SF6 и т. д.). и ежегодное техническое обслуживание каждые 3 года (чистка изолятора, измерение сопротивления главной цепи и т. д.). Главный Капитальный ремонт требуется при соблюдении условий технического обслуживания (например, 12 лет непрерывной работы, 2000 номинальных токов). перерывы и др.). Производитель Usune предоставляет профессиональное руководство по техническому обслуживанию и поставку запасных частей для обеспечения длительная стабильная работа оборудования.

Вопрос 2: Что следует делать, если в выключателе произошла утечка газа SF6, и существуют ли какие-либо риски для безопасности?

A2: Этот продукт имеет двойную герметичную конструкцию (статическое уплотнение + динамическое уплотнение) с годовой скоростью утечки. ≤0,5%, что намного ниже национального стандарта. Если обнаружена утечка, место утечки можно определить с помощью утечки газа SF6. детектор. После отключения питания герметик или уплотнительное кольцо можно заменить. Газ SF6 нетоксичен и негорюч, но чрезмерная утечка может повлиять на изоляцию и дугогасительные характеристики оборудования. Продукт оснащен с регулятором плотности газа SF6; он подает сигнал тревоги, когда давление ниже аварийного значения (0,45±0,03 МПа) и блокируется работа при давлении ниже давления блокировки (0,40±0,03 МПа), что позволяет избежать рисков безопасности.
