Система распределения среднего напряжения находится между сетью электропередачи и конечным потребителем. Он работает при напряжении от 3 до 40,5 кВ и передает электроэнергию, которая питает заводы, коммерческие здания и жилые кварталы. При возникновении неисправности в этой системе ток повреждения может достигать десятков тысяч ампер. Устройство, прерывающее этот ток, называетсяВнутренний вакуумный выключатель высокого напряжения. В отличие от масляного или элегазового выключателя, в вакуумном выключателе для гашения дуги используется герметичный вакуумный прерыватель. Эта конструкция обеспечивает работу без обслуживания, длительный механический срок службы и компактные размеры, что делает ее доминирующим выбором для закрытых распределительных устройств среднего напряжения. Для менеджеров по закупкам понимание того, как вакуумный выключатель защищает систему распределения, имеет важное значение для выбора правильного оборудования.
Это руководство написано для покупателей, которые отвечают за поиск внутренних вакуумных выключателей высокого напряжения для систем распределения среднего напряжения. Мы объясним механизм защиты, роль вакуумного прерывателя, механизм управления, координацию с защитными реле и критерии выбора поставщика. Мы также предоставим подробные параметры продукции с нашего завода в Zhejiang Usune Electric Co., Ltd. Независимо от того, строите ли вы новую подстанцию, модернизируете существующую линейку распределительных устройств или ищете замену выключателям, это руководство поможет вам принять обоснованное решение, которое обеспечит безопасность и надежность вашей распределительной системы.
Внутренний вакуумный выключатель высокого напряжения выполняет три основные функции в системе распределения среднего напряжения. Во-первых, он непрерывно пропускает нормальный ток нагрузки без значительных потерь и нагрева. Во-вторых, он прерывает ток повреждения при возникновении короткого замыкания или замыкания на землю, изолируя неисправный участок от остальной системы. В-третьих, он обеспечивает средства переключения цепи для обслуживания, переключения нагрузки или реконфигурации системы. Эти функции могут показаться простыми, но они выполняются в сложных условиях. Выключатель должен прерывать токи повреждения, которые могут достигать 40 кА при напряжении до 40,5 кВ. Это должно произойти в течение 50–80 миллисекунд, прежде чем неисправность может привести к масштабному ущербу. И он должен надежно работать после тысяч операций. В таблице ниже приведены функции автоматического выключателя в распределительной системе.
| Функция | Описание | Польза для системы распределения |
| Непрерывное проведение тока | Проводит нормальный ток нагрузки без значительных потерь. | Обеспечивает эффективную подачу энергии |
| Прерывание тока повреждения | Прерывает короткое замыкание и замыкание на землю | Предотвращает распространение неисправностей и повреждение оборудования. |
| Переключение на техническое обслуживание | Обеспечивает средства для изоляции цепи | Обеспечивает безопасное обслуживание и сокращает время простоя |
| Реконфигурация системы | Позволяет включать и выключать цепь | Обеспечивает эксплуатационную гибкость сети. |
| Локализация отказов | Ограничивает влияние неисправности на затронутый участок | Сохраняет электропитание здоровых секций |

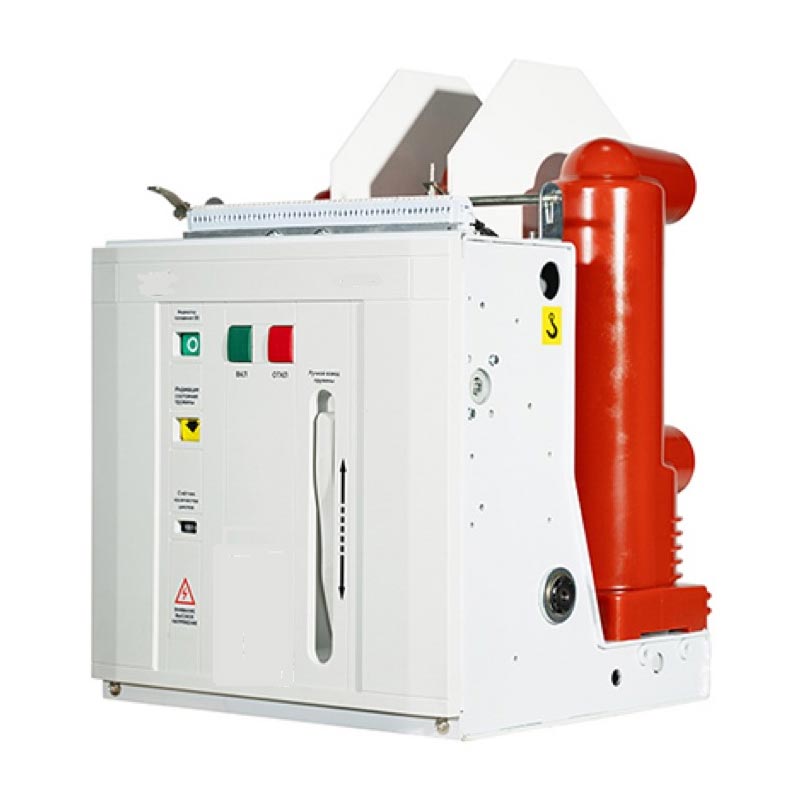

ВЧжэцзян Usune Electric Co., Ltd.,Наш завод производит внутренние вакуумные выключатели высокого напряжения для распределительных сетей среднего напряжения на напряжение от 12 кВ до 40,5 кВ. Мы разрабатываем наши выключатели так, чтобы они отвечали самым строгим требованиям по току повреждения и коммутации. Наша команда инженеров работает с коммунальными предприятиями и подрядчиками EPC, чтобы подобрать правильный выключатель для каждого случая распределения.
Вакуумный прерыватель цепи является сердцем внутреннего вакуумного выключателя высокого напряжения. Это герметичная керамическая или стеклянная оболочка, содержащая пару контактов в условиях высокого вакуума. Когда контакты разъединяются для прерывания неисправности, образуется дуга. В вакууме дуга не представляет собой газовый разряд, как в воздухе или SF6. Вместо этого это дуга из паров металла, которая поддерживается за счет испарения контактного материала. Вакуумный прерыватель гасит дугу, быстро конденсируя пары металла обратно на контактные поверхности и окружающие экраны. Вакуумная среда также обеспечивает чрезвычайно высокую диэлектрическую прочность, что предотвращает повторное зажигание дуги после ее гашения. В таблице ниже представлен процесс гашения дуги в вакуумной камере.
| Этап | Что происходит | Результат |
| Разделение контактов | Контактная часть, формы дуги | Ток повреждения продолжает течь |
| Металлическая паровая дуга | Дуга горит в парах металла от контактов | Дуга поддерживается до нуля |
| Текущий ноль | Переменный ток естественным образом пересекает ноль | Дуга на мгновение гаснет |
| Конденсация пара | Пары металла конденсируются на щитах | Диэлектрическая прочность быстро восстанавливается. |
| Восстановление диэлектрика | Вакуумный зазор восстанавливает изоляцию | Дуга не может возобновиться, цепь прервана |
На нашем заводе мы используем вакуумные прерыватели известных производителей, прошедшие испытания на соответствие соответствующим стандартам IEC. Мы проверяем целостность вакуума каждого прерывателя перед сборкой. Наши выключатели проходят испытания для проверки их отключающей способности и характеристик восстановления диэлектрической изоляции. Наша цель — предоставить нашим клиентам выключатели, которые надежно устраняют неисправности на протяжении всего срока службы.
Рабочий механизм – это компонент, который размыкает и замыкает контакты вакуумного прерывателя. Он должен обеспечить необходимую силу и скорость для размыкания контактов в течение указанного времени размыкания. Если механизм работает слишком медленно, дуга будет сохраняться дольше, чем необходимо, и неисправность не будет устранена вовремя. Если механизм слишком слаб, контакты могут не разъединиться полностью, и дуга может загореться повторно. Приводной механизм также должен быть надежным при тысячах операций, поскольку выключатель может простаивать месяцами, а затем снова включиться. Наиболее распространенными типами приводов вакуумных выключателей внутреннего назначения являются пружинные механизмы и магнитные приводы. Пружинные механизмы накапливают энергию в пружине и высвобождают ее для размыкания или замыкания выключателя. Магнитные приводы используют электромагнитную катушку для управления контактами. В таблице ниже сравниваются эти механизмы.
| Тип механизма | Принцип работы | Преимущества | Типичное применение |
| Пружинный механизм | Запас энергии весной | Надежный, проверенный, не требующий особого обслуживания | Стандартное распределительное устройство |
| Магнитный привод | Электромагнитный привод катушки | Меньше движущихся частей, точный контроль | Компактное распределительное устройство, частая эксплуатация |
На нашем заводе компании Zhejiang Usune Electric Co., Ltd. используются пружинные механизмы для наших стандартных внутренних высоковольтных вакуумных выключателей из-за их проверенной надежности и низких требований к техническому обслуживанию. Мы также предлагаем варианты магнитных приводов для применений, требующих частой эксплуатации или компактных размеров. Мы проверяем рабочий механизм каждого выключателя, чтобы проверить время его открытия и закрытия, а также его механическую долговечность.
Внутренний вакуумный выключатель высокого напряжения не работает изолированно. Это часть схемы защиты, включающей защитные реле, трансформаторы тока и трансформаторы напряжения. Реле обнаруживают неисправность и посылают сигнал отключения на выключатель. Трансформаторы тока обеспечивают реле уменьшенной копией первичного тока. Затем выключатель размыкается, чтобы устранить неисправность. Координация между реле и выключателем имеет решающее значение. Реле должно сработать в течение времени размыкания выключателя, а выключатель должен разомкнуться до того, как неисправность приведет к повреждению. В таблице ниже приведены параметры координации.
| Компонент | Функция | Требование координации |
| Трансформатор тока | Масштабирует первичный ток реле | Точность в пределах класса защиты |
| Защитное реле | Обнаруживает неисправность, отправляет сигнал отключения | Время работы в течение времени отключения выключателя |
| Выключатель | Открывается для устранения неисправности | Время открытия в пределах времени координации реле |
| Восходящее устройство | Резервная защита | Запас селективности с последующим выключателем |
На нашем заводе мы предоставляем данные о времени открытия и закрытия для наших внутренних высоковольтных вакуумных выключателей, чтобы наши клиенты могли провести координационное исследование. Мы также предоставляем техническую поддержку, чтобы помочь нашим клиентам проверить правильность координации выключателя с их защитными реле. Наша цель — обеспечить, чтобы схема защиты работала так, как задумано.
При покупке внутреннего вакуумного выключателя высокого напряжения для системы распределения среднего напряжения решающее значение имеют несколько характеристик. К ним относятся номинальное напряжение, номинальный ток, ток отключения при коротком замыкании, время отключения, механическая износостойкость и тип приводного механизма. Номинальное напряжение должно соответствовать напряжению системы или превышать его. Номинальный ток должен превышать максимальный ток нагрузки. Ток отключения при коротком замыкании должен превышать максимальный ток повреждения в точке установки. Время прерывания должно быть достаточно коротким, чтобы поддерживать стабильность системы. Механическая выносливость должна быть достаточной для ожидаемого количества операций. Рабочий механизм должен быть надежным и простым в обслуживании. В таблице ниже приведены эти характеристики.
| Спецификация | Типичный диапазон | Важность |
| Номинальное напряжение | 12 кВ - 40,5 кВ | Должно соответствовать напряжению системы |
| Номинальный ток | 630 А – 4000 А | Должен превышать максимальный ток нагрузки |
| Ток отключения короткого замыкания | 20 кА - 40 кА | Должен превышать максимальный ток повреждения |
| Прерывание времени | 50 мс – 80 мс | Должен поддерживать стабильность системы |
| Механическая выносливость | 10 000 - 30 000 операций | Должно соответствовать ожидаемому количеству операций. |
| Рабочий механизм | Пружина, магнитный привод | Выбран за надежность и техническое обслуживание. |
| Стандарты | МЭК 62271-100, ГБ/Т 1984 г. | Соответствие международным стандартам |
В Усуне наш завод производит внутренние вакуумные выключатели высокого напряжения, соответствующие этим и многим другим характеристикам. Мы можем настроить выключатель в соответствии с конкретными требованиями проекта, включая специальные номиналы напряжения, номинальные токи и рабочие механизмы. Наша команда инженеров может помочь в процессе выбора и предоставить подробные технические данные для вашего проекта.
Оценка поставщика внутренних вакуумных выключателей высокого напряжения для распределения среднего напряжения требует сосредоточения внимания на производственных возможностях, типовых испытаниях, управлении качеством, опыте реализации проектов и послепродажной поддержке. Поставщик должен иметь возможность производить выключатели в соответствии с требуемыми спецификациями и проводить типовые испытания для проверки их работоспособности. У них должна быть система управления качеством, обеспечивающая стабильное качество. Они должны иметь опыт работы с распределительными проектами и понимание требований сети. И они должны обеспечить послепродажную поддержку, включая установку, ввод в эксплуатацию и техническое обслуживание. В таблице ниже суммированы эти критерии оценки.
| Критерий оценки | Что искать | Почему это важно |
| Производственные возможности | Современное оборудование для обработки, сборки и испытаний | Обеспечивает качество и стабильность продукции |
| Типовое тестирование | Протоколы испытаний МЭК 62271-100 | Проверяет производительность и соответствие |
| Управление качеством | Сертификация ISO 9001, протоколы проверок | Обеспечивает стабильное качество продукции |
| Опыт проекта | Ссылки на распределительные подстанции, разрешения коммунальных предприятий | Демонстрирует возможности и надежность |
| Послепродажная поддержка | Монтаж, пуско-наладка, обслуживание | Обеспечивает долгосрочную надежность |
На нашем заводе мы уже более десяти лет производим внутренние вакуумные выключатели высокого напряжения. У нас есть протоколы типовых испытаний по стандарту IEC 62271-100. Мы сертифицированы по стандарту ISO 9001 и ведем подробный учет всех проверок. Наш опыт реализации проектов включает в себя распределительные подстанции во многих странах. Наша команда послепродажного обслуживания готова оказать поддержку в установке, вводе в эксплуатацию и обслуживании. Мы приглашаем вас оценить нас по этим критериям и рассмотреть нас в качестве своего партнера по внутренним вакуумным выключателям высокого напряжения.
В следующей таблице представлены основные параметры наших вакуумных выключателей высокого напряжения для внутреннего применения. Данные выключатели предназначены для распределительных сетей среднего напряжения напряжением от 12 кВ до 40,5 кВ. Наш завод также может производить гидромолоты по индивидуальному заказу в соответствии с конкретными требованиями.
| Параметр | Диапазон спецификации | Примечания |
| Номинальное напряжение | 12 кВ, 24 кВ, 40,5 кВ | Выбирается по напряжению системы |
| Номинальный ток | 630 А – 4000 А | Выбирается по току нагрузки |
| Ток отключения короткого замыкания | 20 кА - 40 кА | Выбран для уровня неисправности |
| Прерывание времени | 50 мс – 80 мс | Выбрано для координации |
| Механическая выносливость | 10 000 - 30 000 операций | Зависит от модели |
| Рабочий механизм | Пружина, магнитный привод | Выбрано для применения |
| Изоляционная среда | Вакуум | Не требует обслуживания |
| Стандарты | МЭК 62271-100, ГБ/Т 1984 г. | Соответствие международным стандартам |
| минимальный заказ | 1 единица | Возможен торг при больших заказах |
| Время выполнения | 4–8 недель | Зависит от количества и настройки |
На нашем заводе мы производим внутренние вакуумные выключатели высокого напряжения, соответствующие этим и многим другим характеристикам. Мы можем настроить напряжение, ток, отключающую способность и рабочий механизм в соответствии с вашими конкретными требованиями. Наша система контроля качества включает проверку сырья, внутрипроизводственный контроль и окончательную проверку перед отправкой. Наша цель — предоставить нашим клиентам высококачественные выключатели, которые защищают их распределительные системы и обеспечивают надежность сети.
Вопрос 1. Чем вакуумный выключатель отличается от элегазового выключателя?
Ответ: В вакуумном выключателе для гашения дуги используется герметичный вакуумный прерыватель, а в элегазовом выключателе используется газ гексафторид серы. Вакуумные выключатели обычно используются в системах среднего напряжения (до 40,5 кВ) и известны своей необслуживаемой работой и компактными размерами. Элегазовые выключатели используются для более высоких напряжений и оказывают более сильное воздействие на окружающую среду из-за потенциала глобального потепления SF6. Для распределения среднего напряжения вакуумный выключатель является доминирующим выбором.
Вопрос 2. Каково типичное время отключения внутреннего вакуумного выключателя?
Ответ: Типичное время отключения внутреннего вакуумного выключателя высокого напряжения составляет от 50 до 80 миллисекунд. Сюда входит время срабатывания реле и время размыкания выключателя. Для приложений, которые в них нуждаются, доступно более быстрое время прерывания. В компании Zhejiang Usune Electric Co., Ltd. наши выключатели проходят испытания на предмет соответствия времени отключения указанным характеристикам.
Вопрос 3: Как часто следует обслуживать внутренний вакуумный выключатель?
Ответ: Внутренние вакуумные выключатели известны своими низкими требованиями к техническому обслуживанию. Вакуумный прерыватель герметичен и не требует обслуживания. Рабочий механизм следует проверять и смазывать каждые 3–5 лет или после определенного количества операций. Контакты следует проверять на предмет износа после серьезной неисправности. Регулярные проверки и техническое обслуживание необходимы для обеспечения надежной работы.
Вопрос 4. Можно ли использовать вакуумный выключатель для переключения батареи конденсаторов?
Ответ: Да, вакуумные выключатели можно использовать для коммутации батарей конденсаторов, но они должны быть специально разработаны для этого применения. Коммутация конденсаторной батареи предъявляет особые требования, в том числе способность выдерживать высокие пусковые токи и обеспечивать отсутствие повторных пробоев. Наш завод может поставить выключатели со специальной конструкцией контактов и сопел для переключения батарей конденсаторов.
Вопрос 5: Каково типичное время выполнения заказа на внутренний вакуумный выключатель?
Ответ: Типичное время выполнения заказа на внутренний вакуумный выключатель высокого напряжения составляет от 4 до 8 недель, в зависимости от номинального напряжения, отключающей способности и требований к настройке. Для стандартных моделей время выполнения может быть короче. В Zhejiang Usune Electric Co., Ltd. мы тесно сотрудничаем с нашими клиентами, чтобы соответствовать графикам их проектов.
Внутренние вакуумные выключатели высокого напряжения необходимы для систем распределения среднего напряжения, поскольку они обеспечивают быстрое устранение неисправностей, защищают подключенное оборудование и обеспечивают эксплуатационную гибкость, необходимую современным сетям. Вакуумный прерыватель не требует технического обслуживания и имеет длительный механический срок службы, что делает его основным выбором для закрытых распределительных устройств. Для менеджеров по закупкам и инженеров коммунальных предприятий выбор правильного выключателя является критически важным решением, которое влияет на надежность и стабильность системы распределения. Наш завод Zhejiang Usune Electric Co., Ltd. обладает опытом и возможностями для производства внутренних вакуумных выключателей высокого напряжения, отвечающих самым строгим требованиям среднего напряжения. Мы используем передовую технологию вакуумных прерывателей, надежные рабочие механизмы и строгие испытания, чтобы гарантировать надежную работу наших прерывателей.
Независимо от того, строите ли вы новую распределительную подстанцию, модернизируете существующую линейку распределительных устройств или ищете замену выключателям, мы приглашаем вас связаться с нами, чтобы обсудить ваши требования. Мы можем предоставить технические данные, отчеты о типовых испытаниях и индивидуальные решения. Наша приверженность качеству и удовлетворению потребностей клиентов сделала нас надежным партнером для коммунальных предприятий по всему миру.
Свяжитесь с Zhejiang Usune Electric Co., Ltd. сегоднячтобы обсудить ваши требования к внутреннему вакуумному выключателю высокого напряжения и узнать, как наши выключатели могут защитить вашу систему распределения среднего напряжения.
-
