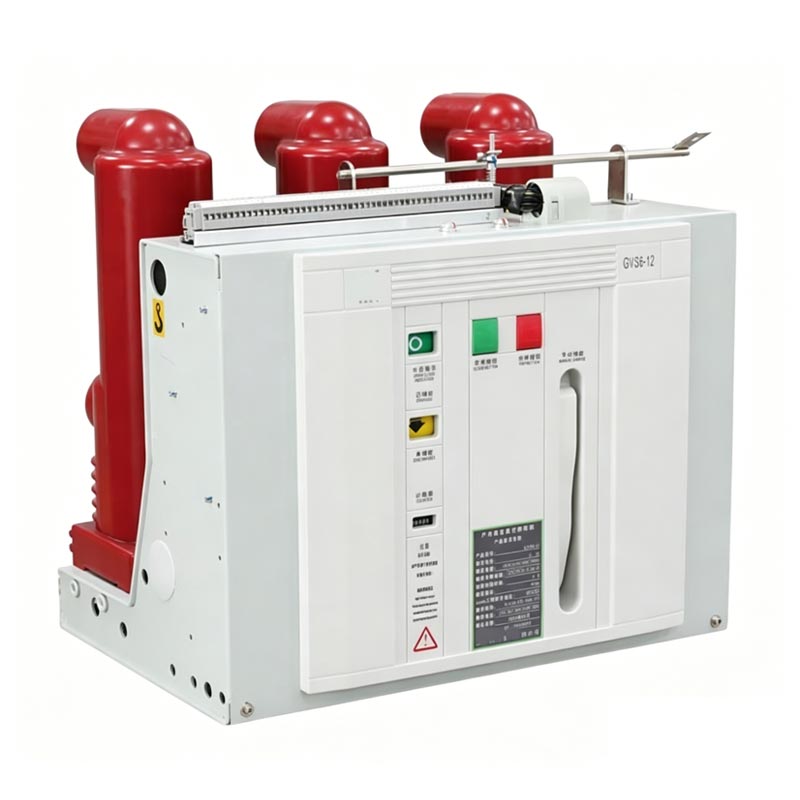

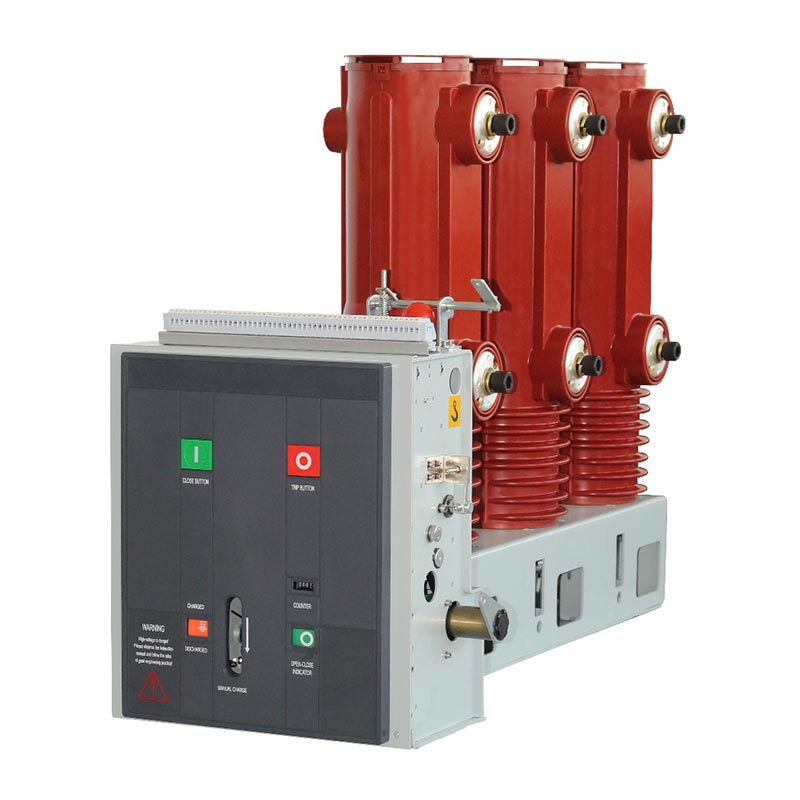

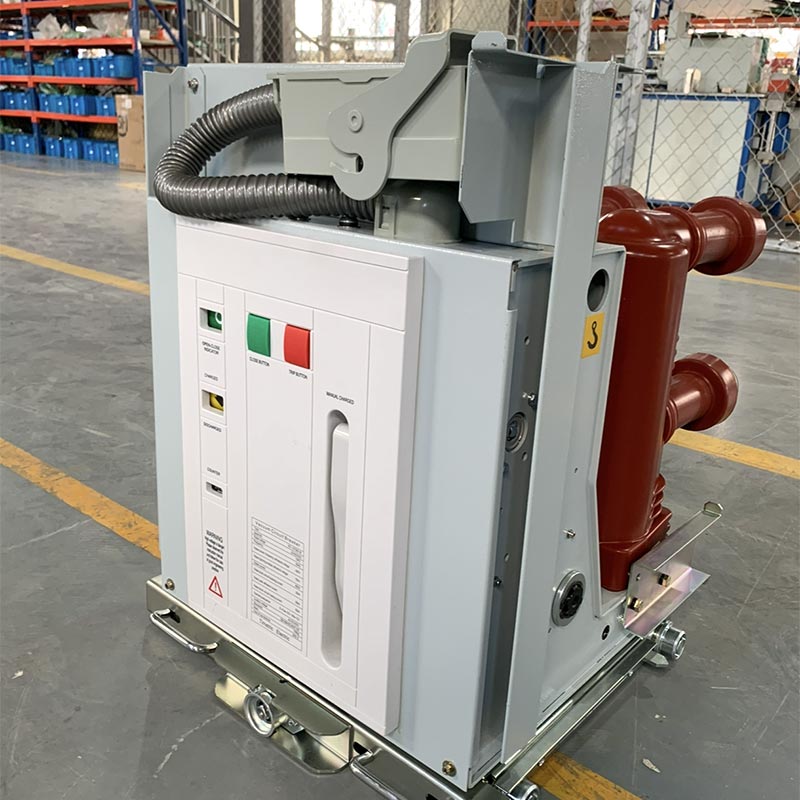

Вакуумные автоматические выключатели Usune VS-12 (VEP-12) серии 12 11 кВ для установки внутри помещений представляют собой высокопроизводительные высоковольтные выключатели для внутреннего применения. распределительное устройство, объединяющее функции управления и защиты, в основном используется в системах среднего напряжения 12/11 кВ внутри помещений. системы распределения. Как производитель, специализирующийся на исследованиях, разработках и производстве высоковольтного оборудования. электрооборудования, Usune имеет стандартизированный завод в Китае, объединяющий исследования и разработки, производство, тестирование и послепродажное обслуживание, чтобы гарантировать, что каждый продукт соответствует отечественным и международным отраслевым стандартам. Продукт предлагает как стационарные, так и выдвижные варианты установки, что обеспечивает гибкую интеграцию с различными распределительными устройствами для удовлетворить потребности установки в различных сценариях, таких как промышленные мастерские, помещения распределения электроэнергии и коммерческие здания.
Основное преимущество внутреннего вакуумного выключателя Vcb 12 11 кВ заключается в использовании технологии третьего поколения. технология твердо-инкапсулированной изоляции, значительный прорыв в эволюции вакуумных выключателей технология изоляции. От воздушной изоляции первого поколения и композитной изоляции второго поколения до сегодняшнего дня. Твердокапсулированная изоляция третьего поколения, Usune постоянно оптимизирует структуру изоляции, решая болевые точки традиционных продуктов, подверженные влиянию окружающей среды и имеющие плохую стабильность, тем самым стимулируя технологическую модернизацию вакуумных выключателей в отрасли.
Изоляция полюсов вакуумных выключателей претерпела три поколения технологических усовершенствований. Усуне Серия VS-12 (VEP-12) использует самую передовую технологию твердо-инкапсулированной изоляции третьего поколения, достигая качественный скачок:
Части под напряжением полностью открыты для воздуха. На уровень изоляции сильно влияют факторы окружающей среды, такие как такие как влажность, пыль, удары при транспортировке и мелкие животные, что приводит к плохой устойчивости и высокой частоте отказов.
Дугогасящая камера защищена втулкой из эпоксидной смолы, но части, находящиеся под высоким напряжением, не защищены. полностью герметичен и по-прежнему подвержен влиянию внешних факторов, таких как пыль, влага и насекомые, и не может фундаментально решить проблему экологической адаптации.
Благодаря технологии APG дугогасительная камера, а также верхние и нижние выходные клеммы герметизированы эпоксидная смола. Это не только уменьшает объем дугогасительной камеры, но и полностью изолирует оборудование от воздействия внешней среды (пыль, влага и т.п.), существенно улучшая погодные условия устойчивость и стабильность работы. Эпоксидная смола также служит первичной изоляцией и механической опорой. превосходное распределение электрического поля и напряжений по сравнению с различными изоляционными перегородками неправильной формы конструкций, обеспечивающих длительную стабильную работу оборудования.
Используя технологию твердо-инкапсулированной изоляции третьего поколения, он не подвержен влиянию внешней среды. имеет высокую надежность изоляции и эффективно предотвращает нарушения изоляции, вызванные факторами окружающей среды.
Длительный механический срок службы (до 20 000 циклов, 10 000 циклов для номинала 50 КА), высокий номинальный ток отключения при коротком замыкании. (20-40KA), быстрая скорость открытия и закрытия, позволяющая быстро локализовать неисправность и защитить безопасную работу энергосистема.

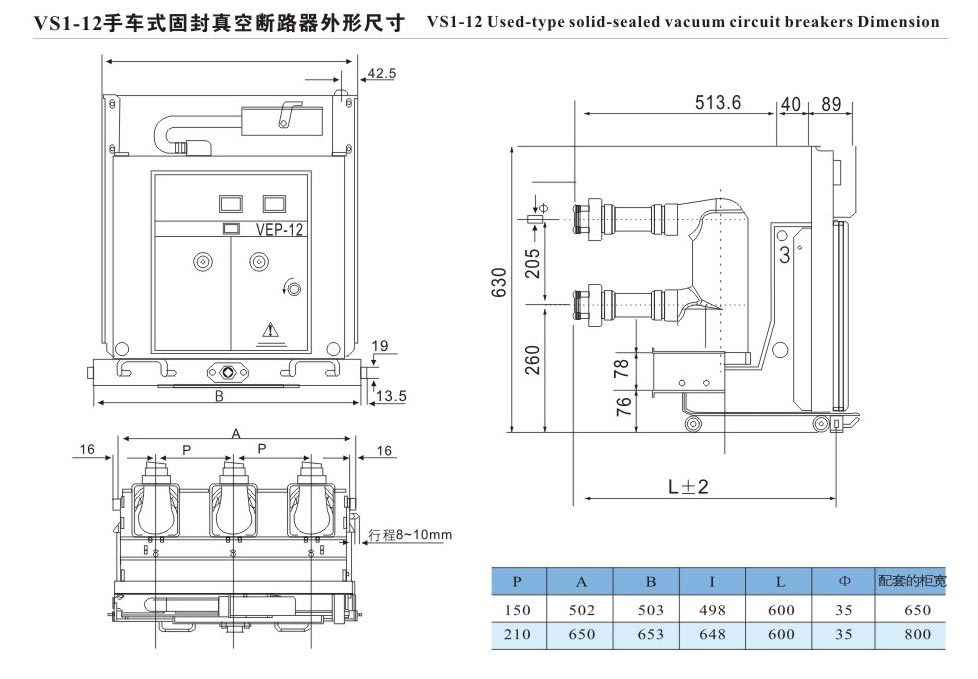

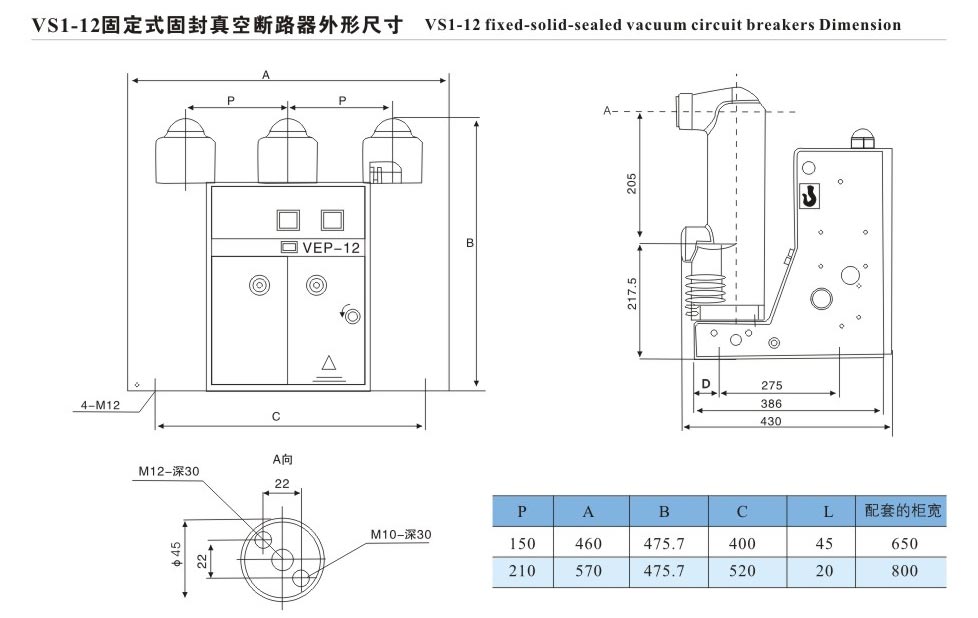

Технология твердой инкапсуляции уменьшает размер продукта; доступны фиксированные варианты и варианты с выдвижным ящиком, позволяющие гибкая интеграция с различными распределительными устройствами и возможность адаптации к ограниченному пространству для установки внутри помещений комнаты.
Твердая герметизирующая конструкция предотвращает внешнюю коррозию частей, находящихся под напряжением, что снижает частоту технического обслуживания и достижение первичной эксплуатации, не требующей обслуживания, что значительно экономит последующие затраты пользователей на техническое обслуживание.
Как профессиональный производитель, Usune создала комплексную систему контроля качества на своем китайском предприятии. завод. Каждый продукт проходит строгие эксплуатационные испытания перед отправкой с завода, чтобы гарантировать соответствие параметров. Соответствуют стандартам и качество является надежным.
Внутренний вакуумный выключатель Usune VS-12 (VEP-12) серии 12 11 кВ имеет отличные технические параметры, полностью отвечающее требованиям систем распределения электроэнергии среднего напряжения 12/11 кВ. Основные характеристики показаны на таблицу ниже (параметры действительны для дугогасительных камер отечественного производства):
| Серийный номер. | Имя | Единица | Параметр |
| 1 | Номинальное напряжение | кВ | 12 |
| 2 | Номинальный уровень изоляции | - | Выдерживаемое напряжение промышленной частоты в течение 1 минуты: 42 кВ; Номинальное выдерживаемое напряжение грозового импульса: 75 кВ |
| 3 | Номинальная частота | ХЗ | 50 |
| 4 | Номинальный ток | КА | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Номинальный ток отключения короткого замыкания | КА | 20, 25, 31,5, 40 |
| 6 | Номинальный кратковременный выдерживаемый ток | - | 20, 25, 31,5, 40 |
| 7 | Номинальная продолжительность короткого замыкания | S | 4 |
| 8 | Номинальный пиковый выдерживаемый ток | КА | 50, 63, 80, 100 |
| 9 | Номинальный ток включения и отключения короткого замыкания | - | 50, 63, 80, 100 |
| 10 | Выдерживаемое напряжение частоты вторичной цепи (1 мин) | V | 2000 |
| 11 | Номинальный ток отключения одинарной/параллельной батареи конденсаторов | A | 630/400 (800/400 для 40КА) |
| 12 | Номинальная батарея конденсаторов, обеспечивающая ток | A | 12.5 |
| 13 | Время открытия | РС | 20-50 |
| 14 | Время закрытия | РС | 35-70 |
| 15 | Механическая жизнь | Время | 20000 (10000 раз для 50КА) |
| 16 | Номинальное время отключения | Время | 20000 (10000 раз для 50КА) |
| 17 | Номинальное время отключения кратковременного тока | Время | 50 (30 раз для 40КА, 20 раз для 50КА) |
| 18 | Допустимая совокупная толщина износа подвижных и статических контактов | мм | 3 |
| 19 | Номинальное рабочее напряжение закрытия и открытия | V | АК110/220, ДК110/220 |
| 20 | Номинальное напряжение двигателя-аккумулятора | V | АК110/220, ДК110/220 |
| 21 | Номинальная мощность двигателя-аккумулятора | W | 70 (80 для 40КА, 50КА) |
| 22 | Время хранения энергии | S | ≤10 |
| 23 | Контактное расстояние | мм | 11±1 |
| 24 | Перелет | мм | 3,5±0,5 |
| 25 | Время отскока при закрытии контакта | РС | ≤2 |
| 26 | Трехфазный синхронизм открытия и закрытия | РС | ≤2 (≤3 для 40КА, 50КА) |
| 27 | Средняя скорость открытия | РС | 0,9-1,2 |
| 28 | Средняя скорость закрытия | РС | 0,5-0,8 |
| 29 | Сопротивление основной проводящей цепи | мкОм | ≤60 (630А); ≤50 (1250 А); ≤35 (1600–2000 А); ≤25 (≥2500А) |
| 30 | Замыкающее контактное давление | N | 2000±200 (20КА); 2400±200 (25КА); 3100±200 (31,5КА); 4250±250 (40КА); 6500±500 (50КА) |
| 31 | Номинальная последовательность операций | - | 0-0,3с-со-180с-со; 0-180с-со-180с-со (для 50КА) |
Чтобы проверить надежность и применимость внутренней вакуумной цепи Vcb Usune VS-12 (VEP-12) серии 12, 11 кВ. Выключатель, этот продукт был успешно применен в проекте реконструкции электрораспределения на крупном химическом заводе. промышленный парк в Восточном Китае (ключевой проект модернизации местной промышленности). В парке сложные условия эксплуатации, высокая влажность, высокий уровень запыленности и частая смена силовой нагрузки. Существующие автоматические выключатели часто произошли нарушения изоляции из-за факторов окружающей среды, что повлияло на нормальное производство в парке.
После тщательного исследования и сравнения парк выбрал Usune в качестве назначенного поставщика, приняв на вооружение 36 Usune. Стационарные внутренние выключатели серии VS-12 (VEP-12) производятся компанией Usune на ее китайском заводе. Этот продукт использует технология твердо-инкапсулированной изоляции третьего поколения, эффективно противостоящая воздействию высокой влажности и пыль в индустриальном парке. Его номинальный ток отключения при коротком замыкании 31,5 кА полностью соответствует требованиям защиты по мощности. потребности в мощном оборудовании парка.
С момента официального ввода в эксплуатацию в октябре 2024 года 36 агрегатов ВКБ стабильно работали более шести месяцев без каких-либо нарушений. изоляции или эксплуатационных неисправностей, достигая среднего уровня отказов, равного 0. Это значительно снижает затраты на эксплуатацию и техническое обслуживание энергосистемы, обеспечивающие непрерывную и стабильную работу производственного оборудования. Проект получил высокую оценку руководства парка, а Усуне стал долгосрочным поставщиком энергетического оборудования. поставщик для парка.
A1: Механический срок службы изделия составляет до 20 000 циклов (10 000 циклов для класса 50 кА), а номинальный ток цикл отключения составляет 20 000 циклов (10 000 циклов для класса 50 кА). Благодаря внедрению третьего поколения Технология изоляции с твердым уплотнением, первичная сторона изделия не требует обслуживания. При ежедневном использовании только периодический проверки вторичной цепи и рабочих механизмов (таких как двигатель накопления энергии и рабочий механизм). напряжение), очистка поверхности оборудования и предотвращение накопления пыли необходимы для эффективного продления срока службы. срок службы оборудования.
А2: Да. В изделии используется технология изоляции с твердым уплотнением третьего поколения, обеспечивающая гашение дуги. камера, а также верхние и нижние выходные клеммы покрыты эпоксидной смолой по технологии APG. Это полностью изолирует высоковольтные компоненты, находящиеся под напряжением, от внешней среды, предохраняя их от воздействия пыли, влаги, насекомых и т. д. Он обладает превосходной устойчивостью к атмосферным воздействиям и приспособляемостью к окружающей среде, что делает его идеально подходящим для суровых внутренних условий, таких как высокая влажность, пыльные промышленные цеха, химические заводы и шахты. Фактический Случаи применения в Восточно-Китайском химическом промышленном парке также подтверждают это.
