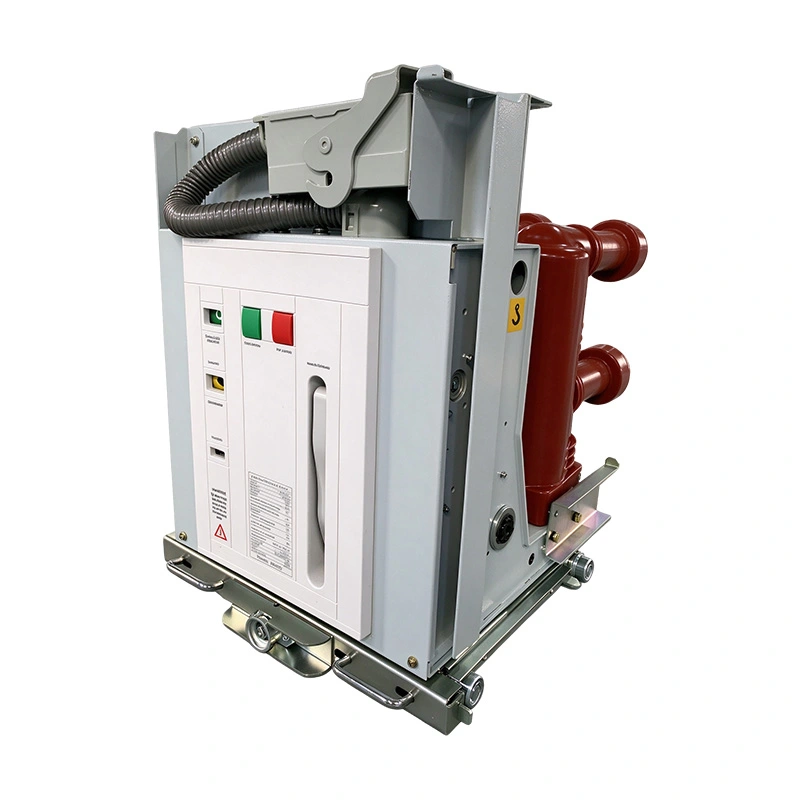

Вакуумный выключатель высокого напряжения 36 кВ

Высоковольтный вакуумный выключатель Usune 36 кВ предназначен для требовательных приложений распределения электроэнергии, где необходимы стабильная производительность прерываний, гибкая конфигурация и надежное управление. С оптимизированным VS1 конструкция конструкции, передовая технология прерывания вакуума и дополнительные интеллектуальные функции защиты, Продукт представляет собой надежное решение для современных высоковольтных систем коммутации.

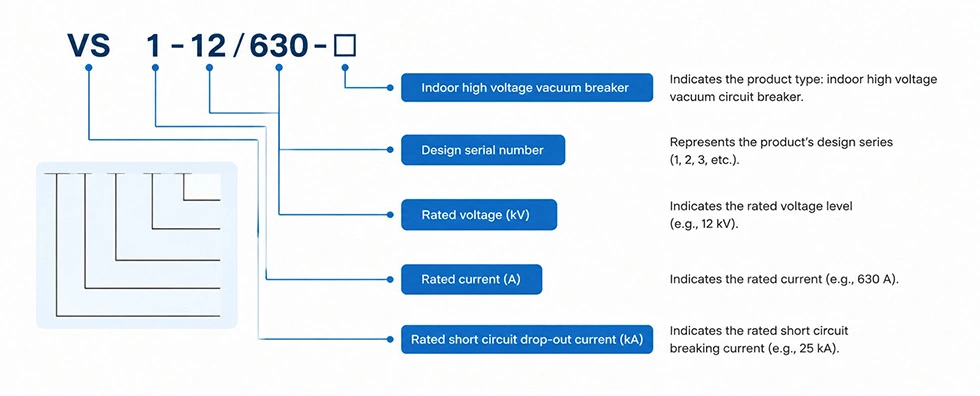

Модель продукта и значение

Структурное проектирование

Фиксированная структура установки

Для проектов высоковольтных распределительных устройств решающими факторами являются механические размеры и совместимость шкафов. подбор оборудования.

Конструкция VS1 фиксированного типа имеет оптимизированные установочные размеры, что позволяет инженерам интегрировать выключатель в различные конфигурации шкафа в соответствии с требованиями к номинальному току.

Стандартная структура поддерживает шкафы различной ширины и уровней тока, обеспечивая гибкость для различных проекты электросистем.

Оптимизированная механическая компоновка помогает уменьшить трудности при установке и одновременно улучшить координацию оборудования с высоковольтное распределительное устройство.

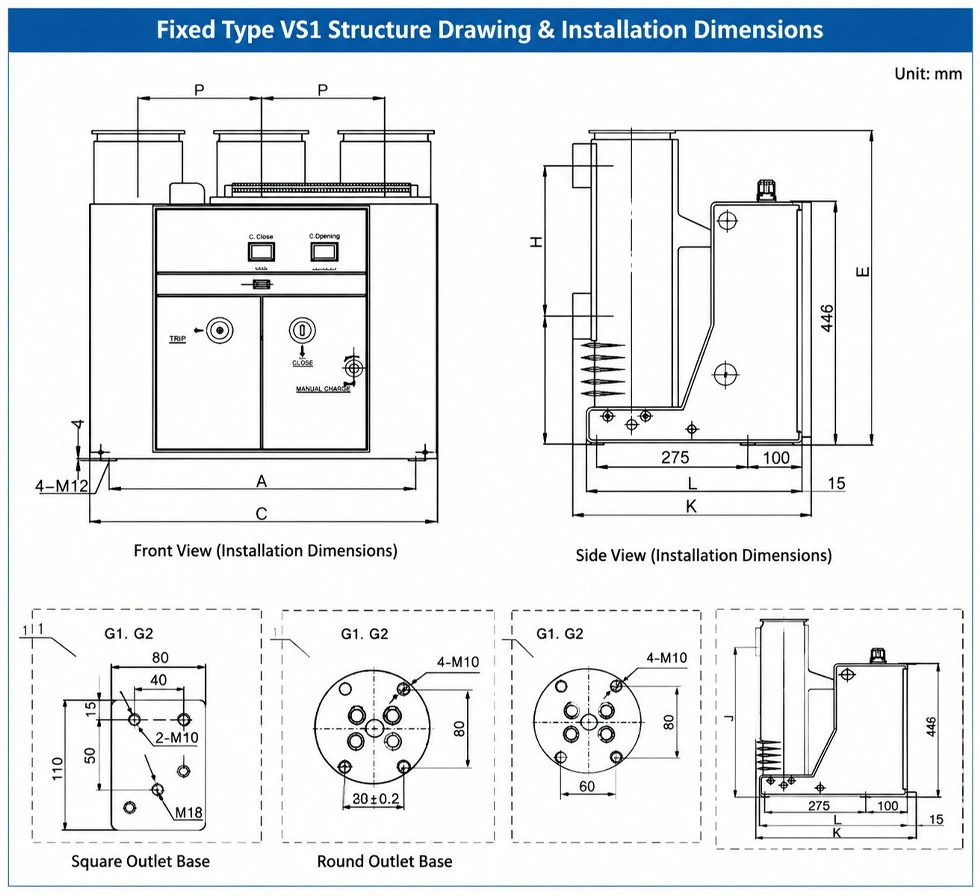

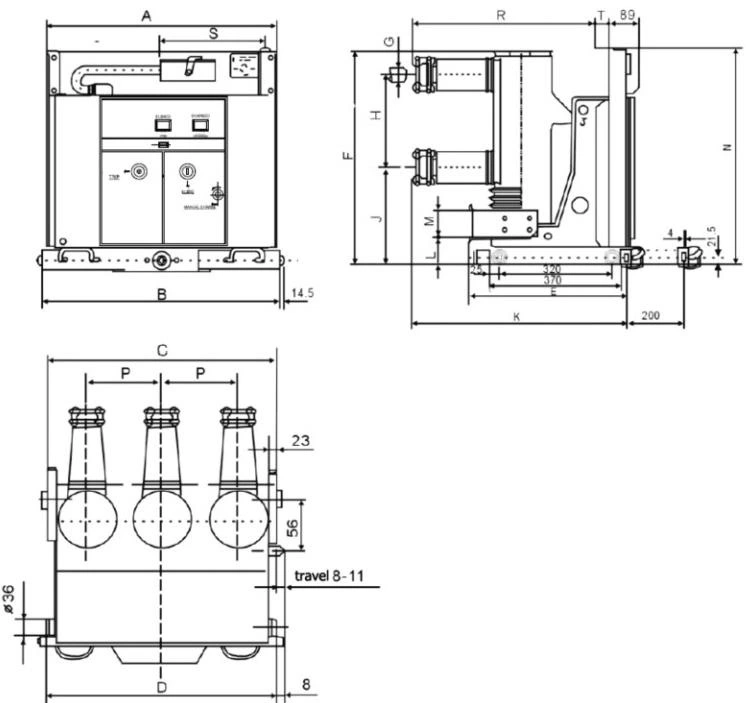

Чертеж конструкции VS1 и установочные размеры

Чертеж конструкции VS1 фиксированного типа и установочные размеры

Соответствие установочных размеров

Точное соответствие размеров важно для уменьшения инженерных модификаций во время установки проекта.

Серия VS1 обеспечивает стандартизированные установочные размеры, включая монтажное положение, расположение клемм и Требования к интерфейсу шкафа.

Эта стандартизированная конструкция позволяет клиентам выбирать подходящие конфигурации в соответствии с емкостью системы и шкафом. требования.

Электрическая система управления

Надежная конструкция схемы управления

Система управления напрямую влияет на надежность работы высоковольтного коммутационного оборудования.

Высоковольтный вакуумный выключатель Usune 36 кВ имеет профессиональную конструкцию схемы управления с дополнительным компоненты, включая замыкающую катушку, размыкающую катушку, вспомогательные переключатели, блокирующую катушку, систему накопления энергии двигателя и катушка отключения по сверхтоку.

Эта конфигурация позволяет инженерам настраивать систему управления в соответствии с различными требованиями проекта.

Функции защиты

Контроль против отскока

Во время электрического управления повторяющиеся сигналы закрытия могут вызвать ненормальное переключение.

Дополнительное реле защиты от дребезга помогает предотвратить повторные операции закрытия, отключая цепь закрытия при сигнал закрытия остается активным слишком долго.

Эта функция повышает стабильность работы и защищает механический приводной механизм от ненужных повторных операций. действия.

Блокирующая защита

Функция блокировки предотвращает неправильную работу, если условия управления не удовлетворены.

Когда вторичный источник питания управления не активирован или не соответствует требуемому диапазону напряжения, блокировка Механизм предотвращает небезопасные операции закрытия.

Такая конструкция повышает безопасность эксплуатации в сложных высоковольтных средах.

Защита от перегрузки по току

Опциональная функция отключения по перегрузке по току обеспечивает интеллектуальную защиту от неисправностей.

Система получает сигналы трехфазного тока со вторичной стороны трансформатора тока и сравнивает их с предустановленные значения. Когда ток превышает заданное значение, блок защиты отправляет сигнал отключения, чтобы открыть выключатель и завершить процесс защиты от неисправности.

Конфигурация проводки

Гибкие возможности подключения

В разных проектах могут потребоваться разные схемы управления.

Изделие поддерживает дополнительные конфигурации проводки в зависимости от требований заказчика, включая комбинации с функция защиты от дребезга, функция блокировки и параметры рабочей мощности.

Гибкая конструкция проводки обеспечивает лучшую интеграцию с различными системами защиты и автоматизации.

Уведомление о подключении к источнику питания постоянного тока

При использовании питания постоянного тока полярность клемм, отмеченных пунктирной рамкой, должна оставаться неизменной.

Полярность проводки двигателя должна соответствовать указанной принципиальной схеме, чтобы обеспечить правильную работу накопителя энергии.

Схема подключения представляет выключатель в тестовом положении без накопителя энергии и в разомкнутом состоянии.

Правильная проводка необходима для надежной работы системы управления.

Инженерные преимущества

Возможность применения высокого напряжения

Высоковольтный вакуумный выключатель Usune 36 кВ разработан для высоковольтных распределительных систем, требующих надежная коммутационная производительность и долгосрочная стабильность работы.

Оптимизированная механическая конструкция, надежная технология прерывания вакуума и гибкая конфигурация управления делают он подходит для проектов распределения электроэнергии, где безопасность и надежность являются ключевыми факторами.

Простая системная интеграция

Для инжиниринговых компаний и производителей распределительных устройств важным выбором является совместимость с существующими системами. фактор.

Стандартизированная структура, различные варианты ширины шкафа и настраиваемые схемы управления упрощают интеграцию. в различные решения для высоковольтных распределительных устройств.

Сравнение продуктов

Стандартная конфигурация и конфигурация защиты

При выборе высоковольтных выключателей клиентам часто необходимо сбалансировать эксплуатационные требования и защиту. функции.

Различные варианты текущей мощности

Разные энергосистемы требуют разных токовых возможностей.

Выбор правильного номинального тока помогает повысить эффективность системы и предотвратить перегрузку оборудования.

Технические характеристики

Информация для заказа

Требуемые технические данные

Чтобы обеспечить правильную конфигурацию, клиенты должны предоставить полные технические требования перед заказом.

Точная техническая информация помогает сократить время инженерного подтверждения и повысить эффективность проекта.

Сертификация качества

Международные производственные стандарты

Usune применяет строгий контроль качества при разработке, производстве и тестировании продукции.

Эти сертификаты демонстрируют стремление Usune поставлять надежное высоковольтное электрооборудование для глобальные клиенты.

Часто задаваемые вопросы

Какие факторы следует учитывать при выборе высоковольтного вакуумного выключателя 36 кВ?

Клиентам следует учитывать номинальное напряжение, номинальный ток, совместимость шкафа, требования к управлению и защите. функции.

Может ли выключатель поддерживать индивидуальные функции управления?

Да. Можно настроить такие функции, как контроль защиты от дребезга, защита от блокировки и отключение по перегрузке по току. согласно требованиям проекта.

Почему важна совместимость размеров шкафа?

Правильное механическое согласование уменьшает количество модификаций установки и повышает эффективность системной интеграции.

Какие функции защиты доступны?

Продукт может поддерживать контроль защиты от дребезга, защиту от блокировки и интеллектуальные функции отключения по перегрузке по току.
