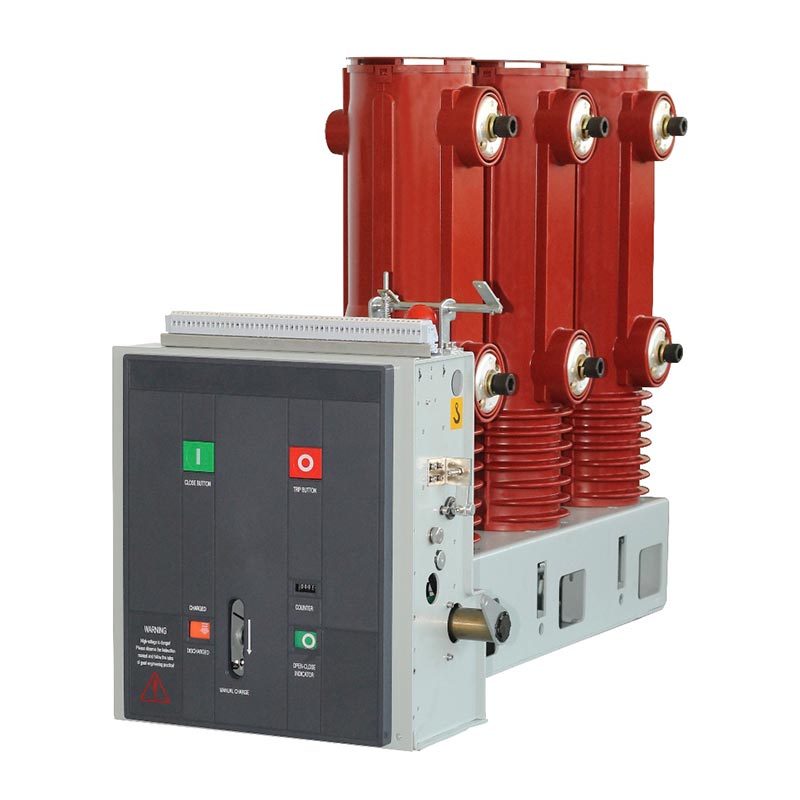

Внутренний вакуумный выключатель Usune 33 кВ Vcb — это продукт нового поколения, разработанный на основе передовых распределительных устройств. Концепции исследований и разработок и актуальные потребности мирового рынка распределения электроэнергии. Подходит для трехфазного переменного тока. Внутренние системы распределения электроэнергии частотой 50 Гц и номинальным напряжением 40,5 кВ (рабочий уровень 33 кВ), выполняющие основные функции такие функции, как нормальное переключение нагрузки, прерывание тока повреждения, защита системы от перегрузки и оборудование безопасная изоляция.
В продукте отсутствуют сложные и избыточные конструкции, используется интегрированная рама и модульная компоновка, оптимизированная для фиксированной боковой установки в высоковольтных распределительных устройствах. Он предлагает значительные преимущества в пространстве шкафа. адаптация, общая структурная стабильность, а затем эксплуатация и техническое обслуживание. По сравнению с обычным внутренним вакуумные выключатели, он более приспособлен к частым условиям эксплуатации, имеет более длительный механический срок службы и более стабильная последовательность работы, полностью отвечающая требованиям непрерывной и надежной работы критически важных линии электропитания.
Разработанный специально для решения проблем практического применения в закрытых распределительных устройствах 33 кВ/40,5 кВ, он использует профессиональную логику проектирования переключателей. Его механические выходные характеристики идеально соответствуют эксплуатационные требования к вакуумному прерывателю. Все конструктивные и эксплуатационные конфигурации разработаны для внутренние стационарные установки, частые операции, подстанции и сценарии промышленного распределения электроэнергии. Технология является зрелой и очень практичной для инженерных приложений.
Внутренний вакуумный выключатель Vcb на напряжение 33 кВ использует проверенный модульный пружинный приводной механизм. Его передача Конструкция проста и надежна, без сложных или легко повреждаемых звеньев передачи. Проверено во многих промышленное распределение электроэнергии, модернизация подстанций и проекты электроснабжения горнодобывающей промышленности, он демонстрирует отличные производительность в отношении точности закрытия и открытия, механического срока службы и защиты от помех.
Рабочая катушка, двигатель-накопитель энергии и рабочая логика спроектированы в соответствии с номинальными параметрами. Диапазон адаптации напряжения ясен, а логика подключения вспомогательного переключателя надежна. Закрытие продукта, Операции открытия и хранения энергии стандартизированы, с полными размерами, интерфейсами и проводкой. конфигурации. Его можно напрямую сопоставить со стандартным внутренним распределительным устройством на 33 кВ, что обеспечивает высокую совместимость и высокая заменяемость.
Оснащен двойными электрическими и ручными режимами накопления энергии, индикатор состояния и вспомогательный переключатель синхронизированы. Конструкция поглощения гидравлического буфера используется на более поздних стадиях спуска, эффективно снижая ударный износ и повышение эксплуатационной безопасности. Он обеспечивает четкую обратную связь о хранении энергии и состоянии открытия/закрытия, избегая риск неправильной эксплуатации и всестороннее обеспечение безопасности эксплуатации и технического обслуживания на месте.

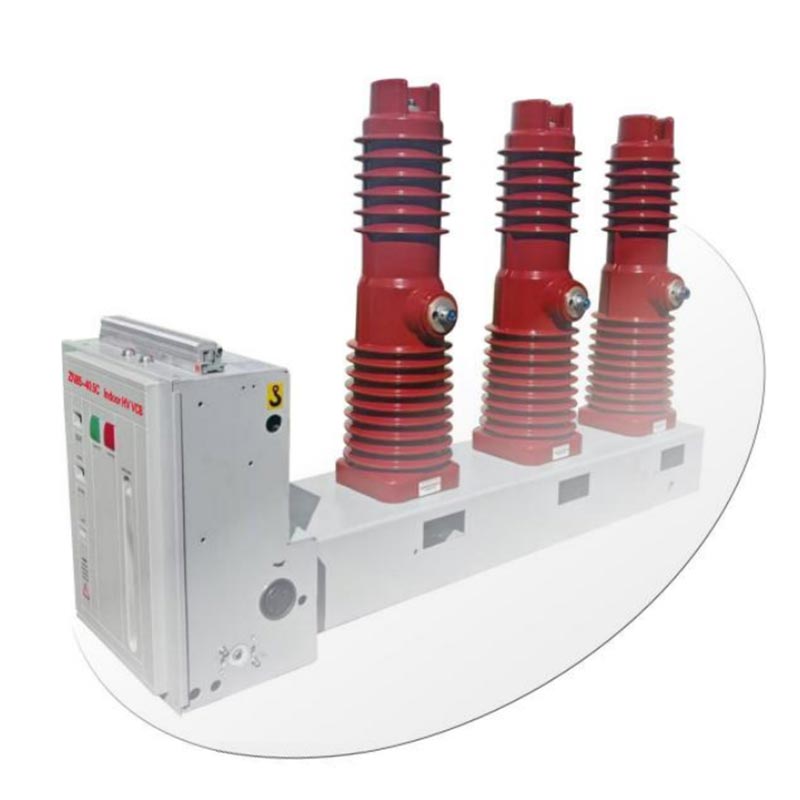

В ядре внутреннего вакуумного выключателя Usune ZN85C-40.5 33 кВ Vcb используется специальная модульная пружина. механизм, который полностью установлен внутри корпуса оборудования и является незаменимым основным компонентом Общая конструкция автоматического выключателя. Этот механизм специально разработан для стационарного бокового монтажа внутри помещений на напряжение 40,5 кВ. модели с сильно упрощенной конструкцией трансмиссии и более рациональным распределением усилий.
Его наиболее важной структурной особенностью является идеальная адаптация к вертикальному расположению выключателя. что позволяет осуществлять высокоинтегрированную сборку с главной цепью и системой полюсов. Кривая выходной силы механизма идеально соответствует эксплуатационным требованиям вакуумной камеры, что позволяет избежать таких проблем, как несоответствие режима работы. скорости, нестабильное контактное давление и короткий механический срок службы, вызванные обычными механизмами. Это особенно подходит для механических характеристик и условий эксплуатации внутренней вакуумной цепи 40,5 кВ. выключатели.
Мощность включения выключателя полностью обеспечивается за счет накопителя энергии включающей пружины, поддерживающего как режимы работы электропривода и ручного управления рукояткой. Даже во время отключения электроэнергии или технического обслуживания он обеспечивает нормальную работу накопление энергии и резервное закрытие.
В режиме накопления электроэнергии двигатель накопления энергии, прикрепленный к боковой пластине механизма, приводит в движение шестерню. система передачи. В ручном режиме накопления энергии оператор тянет специальную ручку накопления энергии, вращая вал-шестерня и шестерня в сборе. Через обгонную муфту вал накопителя энергии вращается синхронно, растяжение замыкающей пружины для завершения накопления энергии.
При достижении полного запаса энергии собачка накопителя надежно блокирует кулачковый ролик и обгонную муфту. автоматически отключается. Одновременно соединительная пластина приводит в движение индикатор накопления энергии. отображение индикатора «запасенной энергии», а вспомогательный переключатель отключает питание двигателя. В этом В этой точке автоматический выключатель переходит в состояние готовности к включению с четким и надежным статусом.
Закрытие может быть достигнуто путем ручного нажатия кнопки закрытия или дистанционного управления закрывающим электромагнитом. При срабатывании механизм накопления энергии быстро освобождает защелку и заранее сохраненную закрывающую пружину. сжимается, заставляя кулачок, вал накопления энергии и обгонную муфту двигаться синхронно.
Кулачок далее приводит в действие рычажный механизм, толкая изолированную тягу и перемещая контакт в сторону замыкания. положение, сжимая пружину контактного диска и устанавливая стабильное контактное давление, необходимое для номинального проводимость тока. После закрытия закрывающая собачка блокирует ролик механизма, сохраняя закрытое положение; тот Индикатор накопления энергии и вспомогательный переключатель автоматически сбрасываются, подключая цепь двигателя. С внешним источник питания, он немедленно переходит в состояние повторного накопления энергии, индикатор закрытия/открытия переключается на «закрытое» состояние, а главный и вспомогательный переключатели выполняют синхронное переключение.
Отключение может быть инициировано тремя способами: вручную с помощью кнопки отключения, с помощью внешнего электрического расцепителя или с помощью расцепитель максимального тока. При срабатывании закрывающие защелки разблокируются, освобождая состояние блокировки между механизм и ролики.
Под совместным действием контактной пружины и отключающей пружины подвижные и неподвижные контакты внутри камера вакуумного прерывателя фиксированного полюса быстро и надежно отделяется, обеспечивая ток повреждения или нагрузку текущее прерывание. На более поздних стадиях срабатывания встроенный гидравлический буфер поглощает остатки энергия удара, ограничение конечного положения срабатывания, снижение механического ударного шума и износа, а также продление срока службы. общий механический срок службы оборудования.
Способ установки и размеры
Usune ZN85C-40.5 имеет фиксированную боковую конструкцию, специально разработанную для стандартных внутренних помещений. высоковольтное распределительное устройство. Он отличается высокой совместимостью со шкафами, удобной сборкой, вводом в эксплуатацию и последующим техническое обслуживание и поддерживает три основных метода установки проводки:
- Тип исходящего кабеля с правой стороны
- Тип кабеля с верхним входом
- Встраиваемый тип установки.
Габаритные размеры строго соответствуют общим спецификациям устройства (подробную информацию см. на рис. 1). расстояние между монтажными отверстиями, общая длина, ширина, высота и размеры подключения шин), что позволяет стандартизировать замена и унификация шкафов, что снижает затраты на проектирование, модификацию и установку заказчиков.
А: Да. Номинальное расчетное напряжение продукта составляет 40,5 кВ, что полностью соответствует традиционным требованиям эксплуатации внутри помещений. электросетей 33кВ. Он имеет достаточный запас изоляции и отключающей способности и может безопасно и стабильно работать. применяется в проектах закрытых распределительных устройств напряжением 33 кВ на промышленных и горнодобывающих предприятиях, электростанциях, а также в малых и подстанции средней мощности.
A: Этот внутренний вакуумный выключатель Vcb на 33 кВ оснащен специальной ручкой для хранения энергии. Когда внешний источник питания прерывается или двигатель выходит из строя, оператор может вручную завершить закрытие и подачу энергии операция хранения через ручку накопления энергии, обеспечивая нормальную операцию закрытия и значительно улучшая возможность аварийной работы оборудования в условиях отключения электроэнергии и технического обслуживания.
A: Эта фиксированная модель с боковым креплением имеет более высокую структурную жесткость и меньше места для радиальной установки, что делает ее легче сочетать с компактным распределительным устройством. Он также обеспечивает более высокую стабильность при частой эксплуатации и вибрации. условия. Установка, крепление и последующее обслуживание проще, что делает его более подходящим для промышленного применения. пользователи, проекты модернизации и сценарии неполной замены выдвижных ящиков с высокими требованиями к фиксированным и надежная работа.
