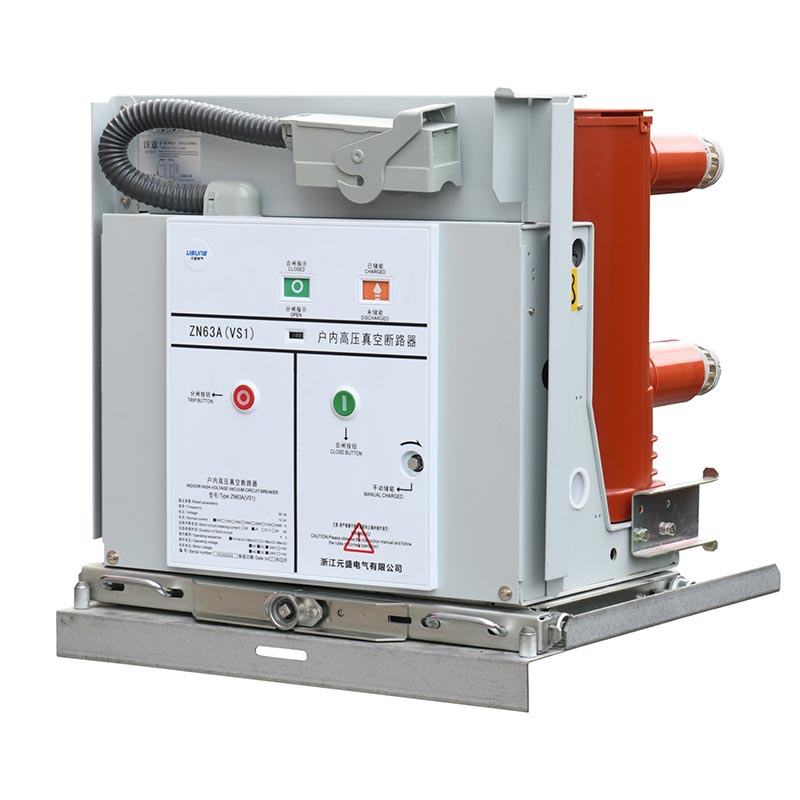

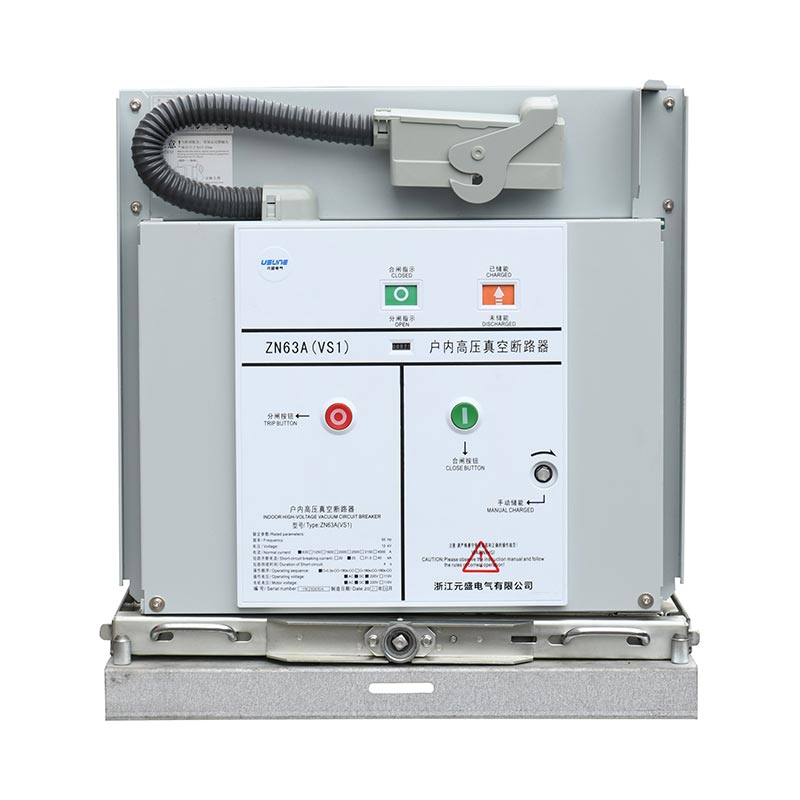

Вакуумный выключатель 24 кВ

Вакуумный автоматический выключатель 24 кВ имеет интегрированную компоновку, поддерживает как ручное, так и электрическое накопление энергии и предназначен для прост в эксплуатации. Основная цепь не требует дополнительного обслуживания. Вакуумная камера герметизирована с помощью APG. технологии, обеспечивающие защиту от загрязнения и утечки, продлевающие срок службы и сокращающие объем технического обслуживания. затраты. Он включает в себя комплексный механизм блокировки против неправильной эксплуатации, обеспечивающий безопасность оборудования и персонала. безопасность. Дугогасящая камера поддерживает стабильный вакуум с открытием ≤50 мс и закрытием ≤100 мс, что обеспечивает быстрое ответ. Он совместим с различными вторичными управляющими напряжениями для удовлетворения различных требований к источнику питания.

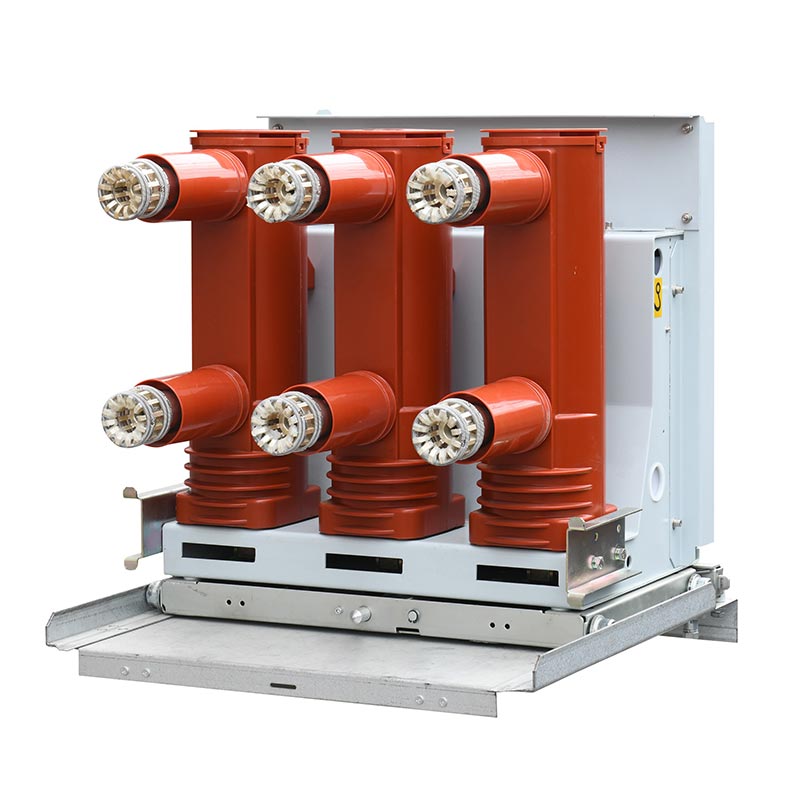

Вакуумный выключатель 24 кВ доступен в стационарных и ручных моделях, совместимых с различными распределительными устройствами. Номинальный ток варьируется от 630А до 4000А, ток отключения при коротком замыкании от 20кА до 50кА. Гибкий выбор на основе по потребностям пользователя позволяет адаптироваться к частым сценариям эксплуатации. Как профессиональный производитель, Usune использует зрелые производственные процессы, строгий контроль качества и всесторонняя техническая поддержка для обеспечения высокой производительности. вакуумные выключатели для пользователей по всему миру. Кроме того, используя ресурсы опытных поставщиков, Usune достигает эффективное сотрудничество в цепочке поставок, обеспечивающее своевременную доставку продукции и стабильное качество.

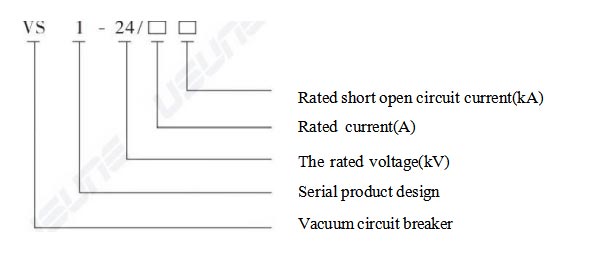

Модели смысла

Основные технические параметры

1.Основные электрические параметры

2. Ключевые структурные параметры

- Расстояние контакта: 13±1 мм;
- Перебег: 3,5±0,5 мм;
- Средняя скорость открытия: 0,9-1,2м/с;
- Средняя скорость закрытия: 0,5-0,8м/с;
- Допустимая толщина износа подвижных и неподвижных контактов: ≤3мм;
- Сопротивление основной проводящей цепи: ≤60 мкОм (630 А), ≤55 мкОм (1250 А), ≤35 мкОм (1600–2000 А), что обеспечивает стабильную проводимость.

3. Параметры адаптации к окружающей среде

Рабочая температура: -15℃~+40℃; Ежедневная относительная влажность ≤95%, Месячная относительная влажность ≤90%; Высота ≤1000 м (настраиваемый для особых высот); Сейсмическая интенсивность ≤8 градусов; Подходит для мест, где нет капающей воды, легковоспламеняющиеся и взрывоопасные материалы, агрессивные газы и сильная вибрация; адаптируется к климату большей части территории Китай.

Применимые сценарии

Вакуумный выключатель Usune 24 кВ, обладающий превосходными характеристиками, широко используется в следующих сценариях: охватывающий несколько областей, таких как энергетика, промышленность и инфраструктура:

1. Электростанции и подстанции. В качестве основного оборудования управления и защиты цепей распределения электроэнергии используется для отключения и замыкания токов цепи, защиты критического оборудования, такого как трансформаторы и шины, от перегрузки и повреждение от короткого замыкания;
2. Промышленные предприятия: подходят для систем распределения электроэнергии высокого напряжения в таких отраслях, как металлургия, химическое машиностроение, машиностроение и текстильная промышленность, удовлетворяющие потребности частых запусков и остановок производственное оборудование и большие колебания нагрузки;
3. Инфраструктура: используется для распределения высоковольтной электроэнергии в городском железнодорожном транспорте, высотных зданиях и коммерческих помещениях. комплексы, обеспечивающие стабильное электроснабжение и повышающие надежность электроснабжения;
4. Новое энергетическое поле: подходит для поддержки систем распределения электроэнергии фотоэлектрических электростанций и ветроэнергетики. электростанции, обладающие хорошими помехозащищенными возможностями и адаптирующиеся к нагрузочным характеристикам новой энергетической мощности. поколение.

Практический пример применения

Практический пример: Проект модернизации системы распределения электроэнергии высокого напряжения в крупном химическом промышленном парке

1. Предыстория проекта

Существующие в парке автоматические выключатели страдали недостаточной надежностью и высокими затратами на техническое обслуживание. что требует модернизации до вакуумных автоматических выключателей на напряжение 24 кВ, обладающих высокой надежностью, низкими эксплуатационными расходами и совместимостью. с агрессивной химической средой.

2. Решение

Было выбрано 32 ручных выключателя Usune (1600 А/31,5 кА). Структура изоляции была оптимизирована для повышенная коррозионная стойкость. Были предоставлены рекомендации по установке и техническое обучение для обеспечения своевременного выполнения работ. доставка.

3. Результаты применения

Оборудование работало стабильно и без сбоев, что позволило снизить затраты на обслуживание на 60%. Он был совместим с существующих распределительных устройств, сокращая цикл строительства. Парк назначил Усуне своим долгосрочным партнером.

Обеспечение цепочки производства и поставок

1. Гарантия производства

Usune располагает современной фабрикой, соответствующей международным и отечественным стандартам. Каждое изделие проходит строгий заводские испытания и создана система полного отслеживания качества процесса.

2. Обеспечение цепочки поставок

Долгосрочное сотрудничество с высококачественными поставщиками, использование основных компонентов известных брендов и оптимизация поставок. Управление цепочкой обеспечивает своевременную доставку продукции.

3. Послепродажное обслуживание

Мы предоставляем рекомендации по установке, техническое обучение и услуги по устранению неполадок. Бесплатный ремонт и замена Детали предлагаются в течение гарантийного срока, а пожизненная техническая поддержка предоставляется после гарантийного периода.

Конфигурация продукта и инструкции по заказу

1. Дополнительные конфигурации

- Метод работы: Ручной + накопитель электроэнергии (стандарт);
- Устройства защиты: дополнительные устройства отключения по сверхтоку, пониженному напряжению/потере напряжения;
- Заземляющие устройства: дополнительные решения для заземления шириной 650 Вт, 800 Вт, 1000 Вт;
- Вспомогательные компоненты: дополнительные реле защиты от перекачки, блокирующие электромагниты и т. д.

2. Информация для заказа. В заказах необходимо указать

Модель продукта, способ установки и количество; номинальные параметры; дополнительные конфигурации; вторичный контроль напряжение; запасные части и особые требования
