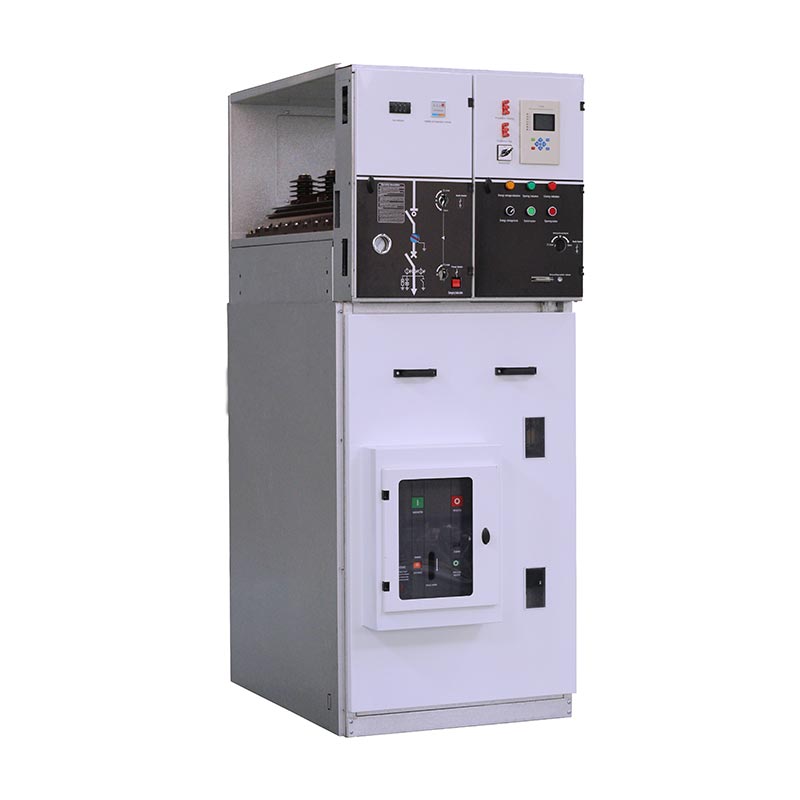

The Главный блок Ring с автоматическим выключателемпредставляет собой модульное распределительное устройство в металлическом корпусе, специально разработанное для систем распределения электроэнергии среднего напряжения от 12 кВ до 36 кВ. Используя усовершенствованную технологию выключателя нагрузки с гексафторидом серы SF6 и технологию воздушной изоляции, он объединяет функции размыкания цепи, защиты, мониторинга и блокировки в одном шкафу. Разработано и произведено независимоЧжэцзян Usune Electric Co., Ltd.Продукты серии XGN15 отличаются компактной компоновкой, гибкостью в эксплуатации и надежной механической блокировкой.
В отличие от обычных распределительных шкафов, этот кольцевой главный блок предназначен для автоматизации распределения электроэнергии. Это значительно снижает сложность строительства и последующего обслуживания на месте и подходит для различных узких мест установки. При поддержке полной системы исследований и разработок, производства и тестирования, каждое производственное звено строго соответствует международным стандартам, обеспечивая долгосрочную стабильную работу продукции в сложных условиях распределения электроэнергии. Он широко продвигается в области обновления городских и сельских электросетей, промышленного и гражданского энергоснабжения, новой энергетики и других областей в стране и за рубежом.
Главный блок Ring с автоматическим выключателемвыделяется на рынке распределительных устройств среднего напряжения благодаря множеству сильных сторон. В сочетании с независимыми технологиями исследований и разработок и оптимизированным дизайном его основные преимущества сводятся к следующему:
• Разнообразная конфигурация главного выключателя: в стандартной комплектации оснащен элегазовым выключателем нагрузки собственного производства, который имеет длительный срок службы, стабильную работу и низкие затраты на техническое обслуживание. Пользователи также могут выбрать установку вакуумных выключателей для повышения отключающей способности и уровня защиты, адаптируясь к различным требованиям распределения электроэнергии.
• Двойное управление и интеллектуальное обновление: поддержка как ручного, так и электрического режима работы для удовлетворения разнообразных особенностей работы на месте. Его можно сочетать с устройствами FTU и RTU для реализации дистанционного управления, удаленной сигнализации, дистанционного измерения и удаленной регулировки, полностью удовлетворяя «четырем дистанционным» требованиям автоматизации распределения и реализуя интеллектуальное управление сетью.
• Передовые технологии мониторинга и защиты: встроенные высокоточные датчики и защитные реле, которые могут отслеживать рабочее состояние оборудования в режиме реального времени, быстро реагировать на неисправности и эффективно защищать безопасность систем распределения электроэнергии и операторов.
•Легкая и расширяемая конструкция: оптимизированная схема сборки, удобная для транспортировки, подъема и установки. Модульная конструкция поддерживает свободное сочетание и последующее расширение мощности, гибко справляясь с меняющимся спросом на электроэнергию на рынке.
•Высокая безопасность и компактный размер: конструкция воздушной изоляции + надежное механическое устройство блокировки, эффективно предотвращающее сбои в работе. Небольшой размер шкафа экономит площадь, что является предпочтительным оборудованием для подстанций и распределительных помещений с ограниченным пространством.
Для обеспечения стабильной и безопасной работыГлавный блок Ring с автоматическим выключателем,к оборудованию предъявляются четкие требования к условиям эксплуатации. Вся продукция тестируется в соответствии со следующими стандартами:
1. Максимальная высота: ≤1000 м.
2. Диапазон температур окружающей среды: -35 ℃ ~ 45 ℃, максимальная разница температур не должна превышать 25 ℃.
3. Стандарт влажности: Среднесуточная относительная влажность ≤95%; Среднемесячная относительная влажность ≤90%
4.Сейсмостойкость: адаптируется к сейсмической интенсивности 8 градусов и ниже.
5. Требования к месту установки: отсутствие сильной вибрации, ударов, открытого огня, химической коррозии и опасности взрыва.
Пожалуйста, проверьте условия на месте перед установкой, чтобы продлить срок службы оборудования и избежать сбоев в работе.
В следующей таблице перечислены все стандартные технические параметры серии XGN15.Главный блок Ring с автоматическим выключателем, охватывающий три основных уровня напряжения 12 кВ, 24 кВ и 36 кВ, для справки по закупкам и проектированию:
| Серийный номер | Имя | Единица | 12кВ | 24кВ | 36кВ |
| 1 | Номинальное напряжение | кВ | 12 | 24 | 36 |
| 2 | Номинальный ток | A | 630 | 630 | 630 |
| 3 | Номинальный ток отключения в замкнутом контуре | A | 630 | 630 | 630 |
| 4 | Номинальный ток отключения нагрузки | A | 630 | 630 | 630 |
| 5 | Номинальный кратковременно выдерживаемый ток | кА | 16 | 16 | 16 |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 40 | 40 | 40 |
| 7 | Номинальный ток включения при коротком замыкании | кА | 40 | 40 | 40 |
| 8 | Номинальное выдерживаемое напряжение промышленной частоты (фаза-фаза и фаза-земля) | кВ | 28 | 50 | 70 |
| 9 | Номинальное выдерживаемое напряжение промышленной частоты (по изолирующему расстоянию) | кВ | 32 | 60 | 80 |
| 10 | Номинальное выдерживаемое напряжение молнии (фаза-фаза и фаза-земля) | кВ | 75 | 125 | 170 |
| 11 | Номинальное выдерживаемое грозовое напряжение (по изолирующему расстоянию) | кВ | 85 | 145 | 195 |
| 12 | Номинальный ток передачи | A | 630 | 630 | 630 |
| 13 | Механическая выносливость | ОП | М1 1000 | М1 1000 | М1 1000 |
| 14 | Электрическая выносливость | ОП | Е1 | Е1 | Е1 |
| 15 | Давление газа SF6 (20 ℃) | бар | 0.5 | 0.5 | 0.5 |
| 16 | Годовой уровень утечек | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Степень защиты корпуса | / | IP3X | IP3X | IP3X |
The Главный блок Ring с автоматическим выключателемподдерживает несколько типов шкафов и гибкую конфигурацию компонентов. Различные корпуса шкафов имеют соответствующие стандарты размеров для систем на 12 кВ, 24 кВ и 36 кВ, как показано в таблице ниже:
| Нет. | Тип распределительного устройства | Дополнительная конфигурация | 12кВ Размеры (Ш×Г×В, мм) | 24кВ Размеры (Ш×Г×В, мм) | 36кВ Размеры (Ш×Г×В, мм) |
| 1 | Панель входящего/исходящего LBS | Выключатель нагрузки, заземлитель, главная шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Панель защиты трансформатора | Выключатель нагрузки, заземлитель, предохранитель, главная шина | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Панель измерения | Трансформатор, предохранитель, главная шина | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | Выходная панель CB | Выключатель, Трансформатор тока, Выключатель нагрузки, Заземлитель, Релейная защита, Главная шина | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB исходящий с панелью учета | Выключатель, Трансформатор тока, Трансформатор, Выключатель нагрузки, Заземлитель, Релейная защита, Главная шина | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Общая структура кабинета
КабинетГлавный блок Ring с автоматическим выключателемразделен на верхний и нижний независимые блоки с четкой перегородкой и надежной безопасностью:
1. Помещение для сборных шин: главная шина, расположенная в верхней части шкафа, проходит через всю группу распределительных устройств и обеспечивает передачу энергии между шкафами.
2. Помещение главного распределительного устройства: оснащено выключателем нагрузки SF6, герметизированным эпоксидной смолой, со смотровым отверстием и дополнительным измерителем плотности газа SF6.
3.Кабельное помещение: Просторное пространство для прокладки кабеля, которое может быть оснащено молниеотводом, трансформатором тока и другими аксессуарами. Нижняя пластина и дверца шкафа снимаются для облегчения установки кабеля.
4. Рабочий механизм и низковольтная диспетчерская: оснащена механической блокировкой, индикатором положения, вспомогательными контактами, катушкой отключения и другими компонентами, поддерживающими различные контуры управления и измерительные приборы.

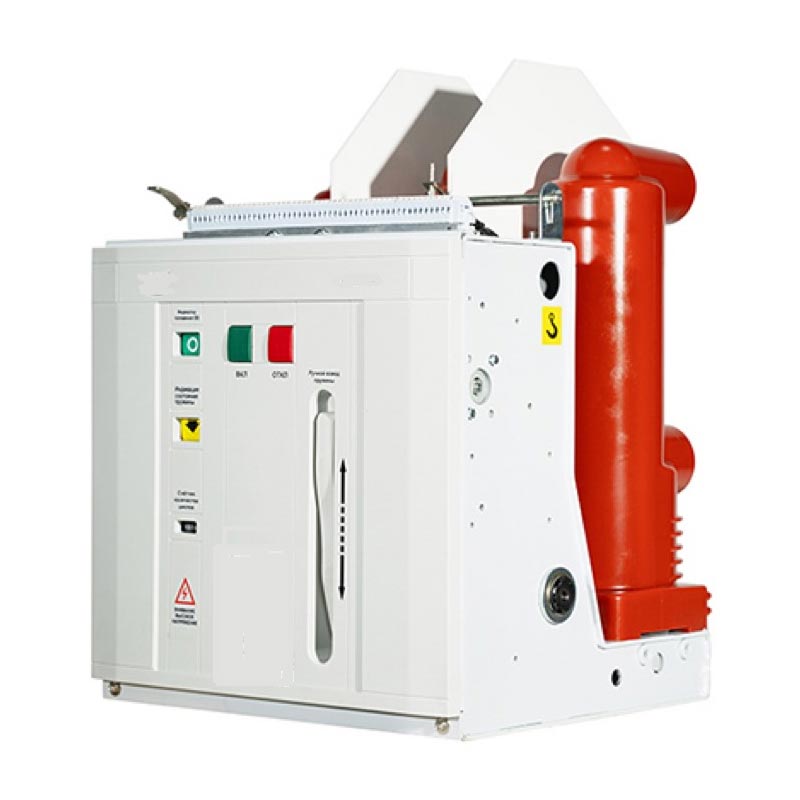

Главный блок модуля XGN15 V состоит из вакуумного выключателя, элегазового выключателя, механизма блокировки и заземлителя. Способы установки: фиксированный спереди и фиксированный сбоку. Автоматический выключатель и выключатель нагрузки могут быть заблокированы во избежание неправильной работы.
6.2 Два типа рабочих механизмов
• Тип K (однопружинный механизм с двойной функцией): Выключатель нагрузки управляется рычагом или двигателем независимо; заземлитель приводится в действие пружиной сжатия и управляется отдельным рычагом.
• Тип A (двойной пружинный механизм с двойной функцией): В выключателе нагрузки применяется пружинный накопитель энергии, поддерживающий рычаг, двигатель или кнопка. Заземлитель приводится в действие независимым рычагом с пружинным приводом.
Все операции поГлавный блок Ring с автоматическим выключателемнеобходимо выполнять при закрытой дверце шкафа. Операторы должны следовать стандартизированному процессу:
7.1 Работа при включении питания
1. Убедитесь, что дверца шкафа полностью закрыта, вставьте ручку управления в верхнее отверстие и поверните на 180° против часовой стрелки, пока не услышите звук отделения тормоза и не отключите заземлитель.
2. Вставьте ручку в нижнее отверстие и поверните ее на 180° по часовой стрелке, пока не услышите звук закрытия. Индикатор находится в рабочем положении, и операция включения завершена.
7.2 Операция выключения питания
1. Вставьте ручку в нижнее отверстие и поверните на 180° против часовой стрелки, чтобы отключить питание; Если имеется кнопка, нажмите непосредственно кнопку отключения.
2.Убедитесь, что изображение в реальном времени полностью погашено, чтобы убедиться, что кабельное помещение обесточено. Вставьте ручку в верхнее отверстие и поверните на 180° по часовой стрелке, чтобы замкнуть заземлитель. Дверца шкафа разблокируется, и операция выключения завершена.
Примечание. Проверяйте манометр элегазового давления перед каждым переключением, чтобы убедиться, что оборудование работает в нормальном диапазоне давления.
8.1 Транспортировка и хранение
•Когда шкаф закреплен на нижней пластине, его можно транспортировать вилочным погрузчиком; в противном случае используйте встроенный подъемник. При транспортировке оборудование должно находиться в вертикальном положении и не переворачиваться.
• Распределительное устройство не следует хранить на открытом воздухе в течение длительного времени во избежание сырости, пыли и коррозии.
8.2 Правила обслуживания
1. Оборудование не требует технического обслуживания в течение 3 лет при нормальных условиях эксплуатации, а пружинный приводной механизм не требует смазки.
2.Регулярный цикл технического обслуживания составляет 1 год. Содержание технического обслуживания включает затяжку всех электрических разъемов, очистку пылесосом и проверку внутренних компонентов.
3. Регулярно проводите испытания на замыкание и размыкание всех выключателей и заземлителей, а также проверяйте электрический контур, чтобы обеспечить гибкость работы.
4.Проверка и отладка устройств релейной защиты перед вводом в эксплуатацию.
9.1 Прилагаемые документы и аксессуары
Каждый наборГлавный блок Ring с автоматическим выключателемпоставляется с полным комплектом материалов: сертификатом на продукцию, руководством по эксплуатации, техническими чертежами и одним комплектом специальной ручки управления.
9.2 Необходимая информация для заказа
При размещении заказа клиентам необходимо предоставить следующую информацию: схему подключения главной цепи, план установки распределительного устройства, модель компонента, схему вспомогательного контура и другие специальные технические требования, чтобы обеспечить точную настройку продукции.
Компания Zhejiang Usune Electric Co., Ltd. была основана в 2011 году и расположена в зоне экономического развития Юэцин, известной производственной базе электротехники в Китае. Компания имеет уставный капитал в 8 миллионов долларов США, современный производственный цех площадью 4300 квадратных метров и более 100 профессиональных сотрудников. После многих лет развития компания построила три основные производственные линии: линию по производству распределительных устройств низкого и среднего напряжения, линию по производству высоковольтных выключателей и линию по производству эпоксидной смолы.
Компания объединяет исследования и разработки, производство и продажи, предлагая полную матрицу продукции, охватывающую распределительные устройства высокого и низкого напряжения, трансформаторы, взаимные индукторы, высоковольтные автоматические выключатели и аксессуары для переключателей. Компания прошла сертификацию ISO 9001, ISO 14001 и ISO 45001 и стала квалифицированным поставщиком Государственной сетевой корпорации Китая и Китайской корпорации строительства железных дорог. Имея более чем 14-летний опыт работы в отрасли, компания имеет опытную команду исследований и разработок и строгую систему контроля качества, поддерживающую настройку OEM. Обычный производственный цикл контролируется в течение 15-20 дней, и вся продукция сопровождается полными протоколами испытаний, гарантирующими надежное качество.
The Главный блок Ring с автоматическим выключателемприменялся во многих ключевых проектах в стране и за рубежом, накопив богатый инженерный опыт:
•Проекты запуска аэрокосмической отрасли
•Проекты химического завода и электростанции Huaneng Group
•Атомные электростанции, гидроэлектростанции и нефтехранилища.
•Городские жилые кварталы, коммерческие комплексы и живописные места, обеспечивающие распределение электроэнергии.
•318 национальных автомагистралей, железных дорог, туннелей и других проектов электроснабжения транспорта.
Стабильная работа продукта и продуманное послепродажное обслуживание завоевали единодушную оценку инженерных подрядчиков и конечных пользователей.
В1: вы производитель или торговая компания?
О: мы являемся профессиональной прямой фабрикой. ВсеГлавный блок Ring с автоматическим выключателеми другая электротехническая продукция производится независимо по конкурентоспособным ценам с завода.
В2: Как долго я могу получить предложение после отправки запроса?
О: Наш отдел продаж предоставит официальное предложение в течение 24 часов после получения вашего подробного запроса.
В3: Можем ли мы настроить логотип и внешний вид продукции?
О: Да, мы поддерживаем услуги OEM и ODM и можем печатать логотипы клиентов и информацию о компании на шкафу по мере необходимости.
В4: Каково стандартное время производства?
О: время доставки определяется количеством заказа. Обычно товар может быть доставлен в течение 15-20 дней после получения депозита.
В5: Каков ваш процесс контроля качества?
О: Мы осуществляем полный технологический контроль: от сырья, аксессуаров до готовой продукции. Перед поставкой все оборудование проходит плановые заводские испытания с предоставлением многочисленных отчетов об испытаниях.
В6: Как решить проблемы с качеством продукции после продажи?
О: если возникнут какие-либо проблемы с качеством, пришлите нам фотографии или видео. Наша техническая команда предложит целевое решение в течение 1-3 дней.
В7: Каков гарантийный срок продукта?
О: Мы предоставляем 12-месячное гарантийное обслуживание, начиная с даты поставки.
В8: Почему стоит выбрать нас в качестве поставщика?
О: У нас есть более чем 14-летний профессиональный опыт, сильные возможности исследований и разработок и настройки, строгий контроль качества, стабильный цикл поставки и полные отчеты об испытаниях, предоставляя универсальные решения для оборудования для распределения электроэнергии.
В качестве основного оборудования для современного источника питания кольцевой сети среднего напряжения,Главный блок Ring с автоматическим выключателемсочетает в себе компактную структуру, интеллектуальные функции, низкие эксплуатационные расходы и высокую безопасность, что идеально адаптируется к тенденциям развития городских интеллектуальных сетей, производства новой энергии и промышленного распределения электроэнергии. При поддержке сильных исследований и разработок, стандартизированных производственных линий и совершенной системы контроля качества,Чжэцзян Usune Electric Co., Ltd.предоставляет высококачественные настраиваемые кольцевые главные устройства и полный набор вспомогательных услуг для клиентов по всему миру.
Независимо от того, занимаетесь ли вы энергетическим подрядом, оптовой торговлей электрооборудованием, строительством новых энергетических проектов или реконструкцией городских сетей, наша продукция может удовлетворить ваши разнообразные потребности в закупках и инжиниринге. Если вы хотите узнать больше о параметрах продукта, индивидуальных схемах, предложениях и деталях сотрудничества в рамках проекта, пожалуйста,связаться с нами. Наша профессиональная международная команда по продажам и технической поддержке своевременно ответит вам, предоставит бесплатную поддержку образцов и профессиональное техническое руководство, а также надеется на установление долгосрочных взаимовыгодных отношений сотрудничества с партнерами по всему миру.
