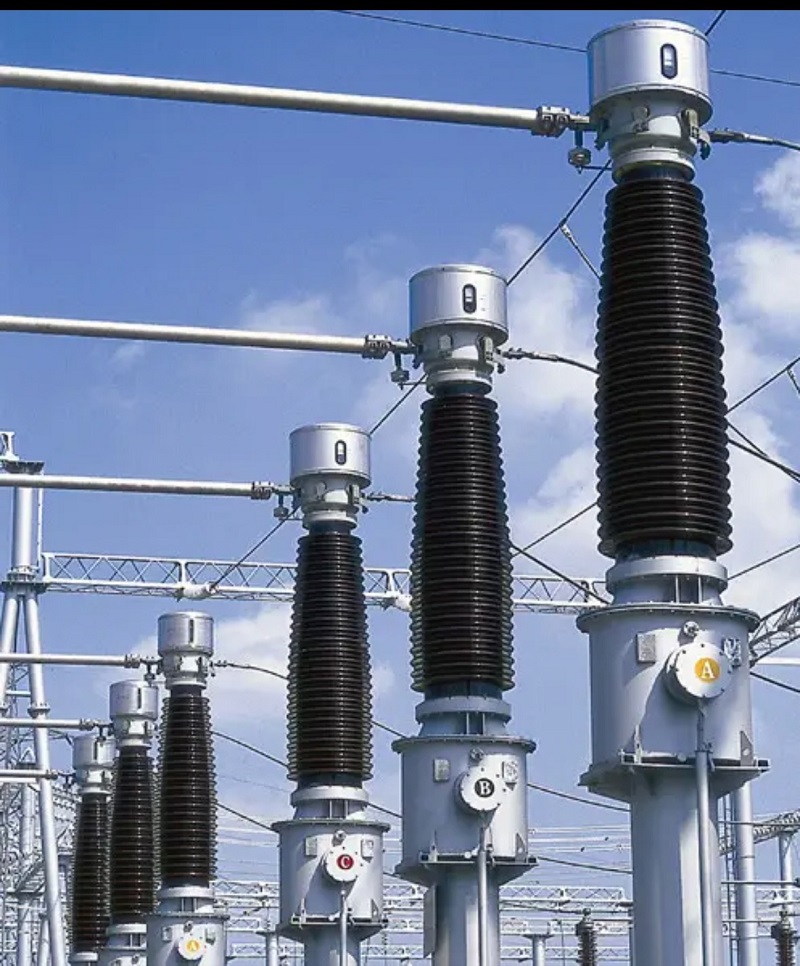

Трансформатор тока LB6-110 кВ— высоковольтный трансформатор тока, предназначенный для измерения тока, учета электроэнергии и релейной защиты в энергосистемах переменного тока напряжением 110 кВ. Этот трансформатор подходит для электрических сетей частотой 50 и 60 Гц и обеспечивает стабильную работу и высокую точность измерений для подстанций, систем электропередачи и промышленных энергетических объектов.
Благодаря передовой технологии масляной изоляции и полностью герметичной конструкции трансформатор тока LB6-110 кВ обеспечивает превосходную электрическую изоляцию, надежную работу и длительный срок службы в тяжелых условиях работы при высоком напряжении.
Трансформатор тока серии LB6-110 кВ имеет профессиональную конструкцию для высоковольтных источников питания. Модель продукта представляет его ключевые технические характеристики:
Трансформатор оснащен множеством вторичных обмоток, в том числе одной измерительной обмоткой класса точности 0,5 и тремя обмотками защиты. Конфигурация с несколькими вторичными обмотками обеспечивает надежное измерение тока и функции защиты для различных требований энергосистемы.
Трансформатор тока LB6-110 кВподдерживает несколько конфигураций коэффициента тока за счет изменения способа подключения внешнего соединительного элемента маслорасширителя. При последовательном соединении соотношение токов равно переменному току, а при параллельном соединении соотношение токов равно 2*a/c.
Такая гибкая конструкция позволяет одной и той же модели трансформатора адаптироваться к различным эксплуатационным требованиям, снижая затраты на замену оборудования и повышая универсальность применения в высоковольтных энергосистемах.
Трансформатор тока LB6-110 кВ предназначен для надежной работы в различных условиях окружающей среды:
Для применений с более низкими температурами или особыми экологическими требованиями с производителем можно обсудить индивидуальные решения в соответствии с условиями проекта.
Трансформатор тока LB6-110 кВ имеет масляную конструкцию, состоящую из топливного бака, корпуса трансформатора, фарфоровой втулки, маслорасширителя и расширителя. Корпус трансформатора погружен в изолирующее масло и содержит первичную и вторичную обмотки, рассчитанные на стабильные электрические характеристики.
Первичная обмотка имеет U-образную конструкцию. В основной системе изоляции используется технология емкостной масляно-бумажной изоляции с несколькими емкостными экранами, расположенными между слоями изоляции. Внутренний экран подключается к высокому потенциалу, а внешний экран заземлен, что улучшает изоляционные характеристики и эксплуатационную безопасность.
Проводник первичной обмотки разделен на две секции с четырьмя клеммами, подключенными к маслорасширителю. Коэффициент тока можно регулировать путем изменения внешней проводки, что обеспечивает гибкие возможности конфигурации.
Вторичная обмотка установлена на опоре ниже первичной обмотки. Все клеммы вторичной обмотки и клеммы внешнего экрана подсоединены к распределительной коробке на баке трансформатора, что обеспечивает удобство установки и обслуживания.
Трансформатор тока LB6-110 кВ имеет практичную конструкцию подключения с внешними зажимами для проводов, установленными в нижней части распределительной коробки. На распределительной коробке и топливном баке предусмотрены болты заземления, позволяющие надежно заземлить вторичную обмотку и всю конструкцию трансформатора.
Трансформатор принимает характеристики снижения полярности. Когда первичный ток течет от P1 к P2, вторичный ток протекает через внешнюю цепь от S1 к S2 или S3, обеспечивая точную передачу тока для систем измерения и защиты.
Благодаря своим высоковольтным характеристикам и надежным защитным функциям трансформатор тока LB6-110 кВ широко используется в:
Трансформатор тока LB6-110 кВ сочетает в себе точные измерения, надежную изоляцию, гибкую конструкцию коэффициента тока и эксплуатацию, не требующую особого обслуживания. Его полностью герметичная масляная конструкция обеспечивает стабильную работу в условиях высокого напряжения, что делает его надежным решением для современных энергосистем, требующих безопасной и непрерывной работы.
