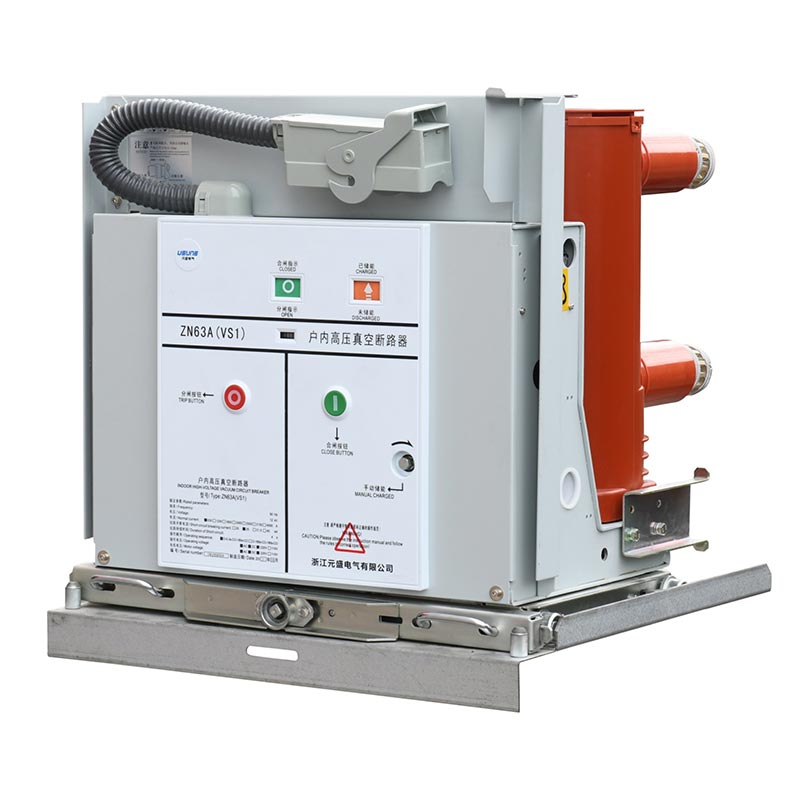

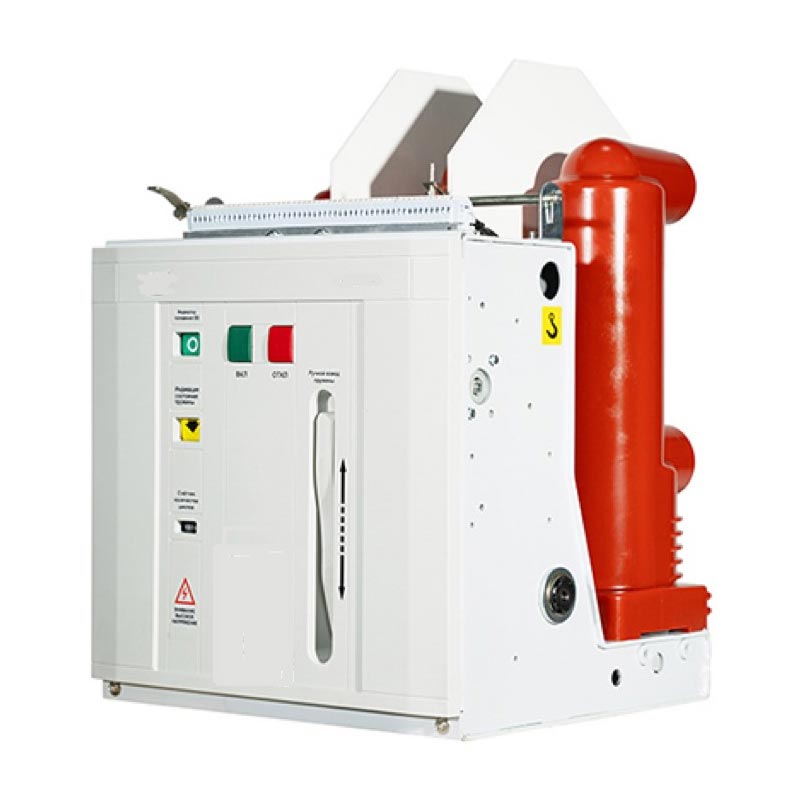

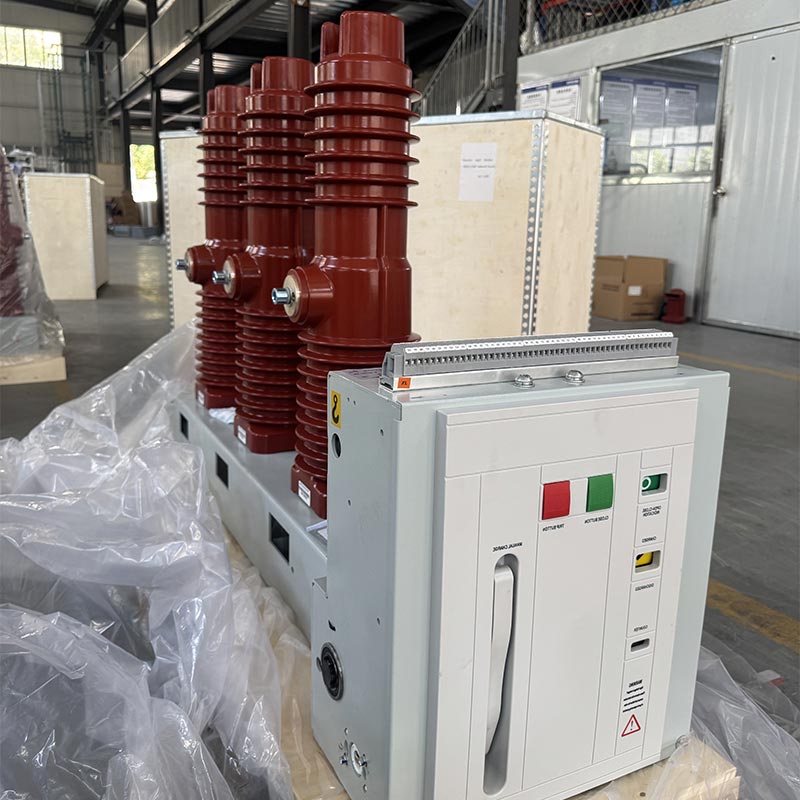

Внутренний вакуумный выключатель высокого напряжения

Внутренний вакуумный выключатель высокого напряжения серии Usune VS1(ZN63)-12 представляет собой основное электрическое средство защиты и управления. устройство для электросетей 12кВ. Интегрированная конструкция пружинного механизма и корпуса выключателя. уменьшает промежуточные звенья передачи, снижает потребление энергии и шум, а также улучшает работу продукта надежность. В главной цепи используются цельно затвердевшие полюса, что обеспечивает миниатюризацию автоматического выключателя. повышение экологической адаптации и срока службы, а также обеспечение эксплуатации без технического обслуживания в большинстве сценариев.

Преимущества продукта

1. Высокая надежность

Вакуумный прерыватель установлен продольно внутри трубчатого изолирующего цилиндра, изготовленного из эпоксидной смолы APG. обеспечивая превосходное сопротивление утечки и эффективно предотвращая накопление пыли и внешние помехи. Это может стабильно работать даже во влажной и сильно загрязненной среде.

2. Гибкая конфигурация

Он может быть выполнен в виде стационарного установочного блока или оснащен специальным приводом для формирования выдвижного блока. Это идеально сочетается с распределительным устройством центрального выдвижного типа KYN28A-12 (GZS). Фиксированный тип также может использоваться в фиксированное распределительное устройство серии XGN.

3. Адаптируется к частой эксплуатации.

Используя уникальные преимущества прерывания вакуума, он особенно подходит для сценариев, требующих частая работа при номинальном рабочем токе и многократное прерывание тока короткого замыкания, обеспечивающее сильное практичность.

4. Соответствие стандарту

Строго соответствует стандартам GB/T1984-2014 «Высоковольтные выключатели», JB3855-1996 «Высокое напряжение в помещении 3,6–40,5 кВ». Вакуумные автоматические выключатели», DL/T403-2000 «Технические условия заказа вакуумных выключателей 12–40,5 кВ» и Стандарты IEC62271-100:2008, обеспечивающие авторитетный контроль качества.

Технические параметры

Структура и функции

1. Общая структура

Внутренний вакуумный выключатель высокого напряжения Usune VS1(ZN63)-12 имеет интегрированную конструкцию с рабочим механизм и дугогасительная камера расположены спереди и сзади. Основная проводящая цепь представляет собой трехфазную напольная конструкция. Уникальная конструкция значительно снижает скопление пыли в дугогасительной камере. поверхности, предохраняя вакуумную дугогасительную камеру от воздействия внешних факторов. Даже во влажных и в сильно загрязненной среде, он сохраняет превосходное выдерживаемое напряжение и высокое сопротивление, превосходя аналогичные продукты.

2. Структура рабочего механизма

Приводной механизм представляет собой плоский пружинный механизм с ручным и электрическим накопителем энергии. функции. Рабочий двигатель расположен в шкафу перед дугогасительной камерой. Кабинет разделен на пять сборочных помещений четырьмя промежуточными перегородками, в каждой из которых расположены накопители энергии, передачи, отключающие и буферные компоненты приводного механизма. Комплексная конструкция дугогасительной камеры и рабочий механизм обеспечивает высокую степень соответствия между производительностью рабочего механизма и Требования к открытию и закрытию дугогасительной камеры, уменьшение количества избыточных компонентов, снижение энергии потребление и шум, а также повышение эксплуатационной надежности выключателя.

Операционная среда

1. Температура окружающей среды: максимум +40℃, минимум -15℃.
2. Влажность окружающей среды: Среднесуточная относительная влажность ≤95%; Среднемесячная относительная влажность ≤90%; Среднесуточное значение давление водяного пара ≤22×10⁻³МПа; Среднемесячное давление водяного пара ≤1,8×10⁻³МПа.
3. Высота над уровнем моря: не более 1000 м.
4. Сейсмическая интенсивность: не более 8 градусов.
5. Атмосферная среда: отсутствие значительной пыли, дыма, коррозийных или легковоспламеняющихся газов, паров или солевых брызг. загрязнение окружающего воздуха.

Примечание. Если вышеуказанные нормальные условия эксплуатации превышаются, проконсультируйтесь с нашим производителем в заранее настроить продукт в соответствии с фактическими условиями работы.

Монтаж и ввод в эксплуатацию

1. Проверьте автоматический выключатель на предмет повреждений при транспортировке и хранении. Если обнаружено какое-либо повреждение, прекратите его использование. немедленно и свяжитесь с нашим поставщиком для получения послепродажной поддержки.
2. Удалите грязь (особенно с поверхности изоляции). Грязь, образовавшаяся во время транспортировки или хранения, может повлиять на изоляционные характеристики изделия и могут даже стать угрозой безопасности.
3. Вручную используйте автоматический выключатель в соответствии с правилами для сохранения энергии, замыкания и размыкания, наблюдая за тем, чтобы состояние накопителя энергии и индикаторы положения открытия/закрытия в норме.
4. Включите автоматический выключатель, используя рабочий источник питания для накопления энергии, замыкания и размыкания, наблюдая за тем, чтобы состояние накопителя энергии и индикаторы положения открытия/закрытия в норме.
5. Эксплуатация автоматического выключателя с ручной тележкой: вставьте нажимную ручку в отверстие для толкания, поверните ее по часовой стрелке, чтобы выдвижение вперед и втягивание против часовой стрелки с общим ходом продвижения 300±3 мм; в открытом положении плавно переведите его в рабочее или тестовое положение, повернув рукоятку 30 раз на средней скорости до щелчка, указывая, что он находится в правильном положении (не прилагайте чрезмерную силу, чтобы не повредить толкающий механизм), и одновременно будет подключена соответствующая схема индикатора положения.

Примечание. Если выбрано устройство блокировки включения, источник питания цепи блокировки должен быть подключен к разблокируйте его перед замыканием цепи.

Реальный пример применения

Практический пример: Проект электрораспределения городского коммерческого комплекса

Коммерческий комплекс площадью 150 000 кв. м (объединяющий торговый центр, офисное здание и отель) в основном деловом районе. Ханчжоу, Китай, требовались высоковольтные выключатели со стабильной производительностью, адаптируемостью к частым эксплуатация и высокая безопасность для обеспечения непрерывности общего электроснабжения. После сравнения различных вариантов, Клиент выбрал внутренний вакуумный выключатель высокого напряжения Usune VS1-12/630-25 с ручной тележкой, развернув 20 единиц. для обеспечения защиты от коротких замыканий и управления нагрузками системы распределения электроэнергии высокого и низкого напряжения комплекса. С момента ввода в эксплуатацию он работал стабильно, без каких-либо неисправностей, время локализации неисправности сократилось до 0,3 секунды, эффективно обеспечивая нормальную работу электрооборудования и заслужив высокую оценку клиента.

Часто задаваемые вопросы

Вопрос 1: Что делать, если внутренний вакуумный выключатель высокого напряжения используется в среде, выходящей за пределы нормального диапазона?

A1: Если фактическая рабочая среда превышает нормальные условия (например, высота над 1000 м, температура окружающей среды ниже -15℃ или выше +40℃ и т. д.), необходимо заранее проконсультироваться с нашим производителем. Наша фабрика будет настроить продукцию на основе фактических параметров окружающей среды, таких как улучшение изоляционных характеристик и оптимизация уплотнительные конструкции, обеспечивающие стабильную работу в целевой среде.

В2: Как обслуживать автоматические выключатели серии Usune VS1-12, чтобы продлить срок их службы?

A2: Продукт имеет встроенную затвердевшую опору и интегрированную конструкцию, что обеспечивает работу без технического обслуживания. при нормальном использовании. Только периодические проверки чистоты поверхности выключателя (особенно изоляции). поверхности), удаление пыли и грязи, а также наблюдение за индикаторами положения открытия/закрытия и состоянием накопителя энергии. необходимы. При обнаружении каких-либо отклонений немедленно прекратите использование продукта и обратитесь к нашему поставщику за помощью. профессиональное послепродажное обслуживание для предотвращения дальнейших повреждений.

В3: Совместимы ли автоматические выключатели серии Usune VS1-12 с распределительными устройствами других марок?

А3: Да. Продукт разработан в соответствии с национальными и международными стандартами и идеально совместим с Распределительное устройство с выдвижным ящиком типа KYN28A-12 (GZS) и фиксированное распределительное устройство серии XGN. Кроме того, наши Производитель может настроить размеры продукта и интерфейсы в соответствии с конкретной моделью распределительного устройства. клиент, чтобы обеспечить совместимость. Перед покупкой, пожалуйста, предоставьте параметры распределительного устройства нашему поставщику для профессиональные советы по подбору.
