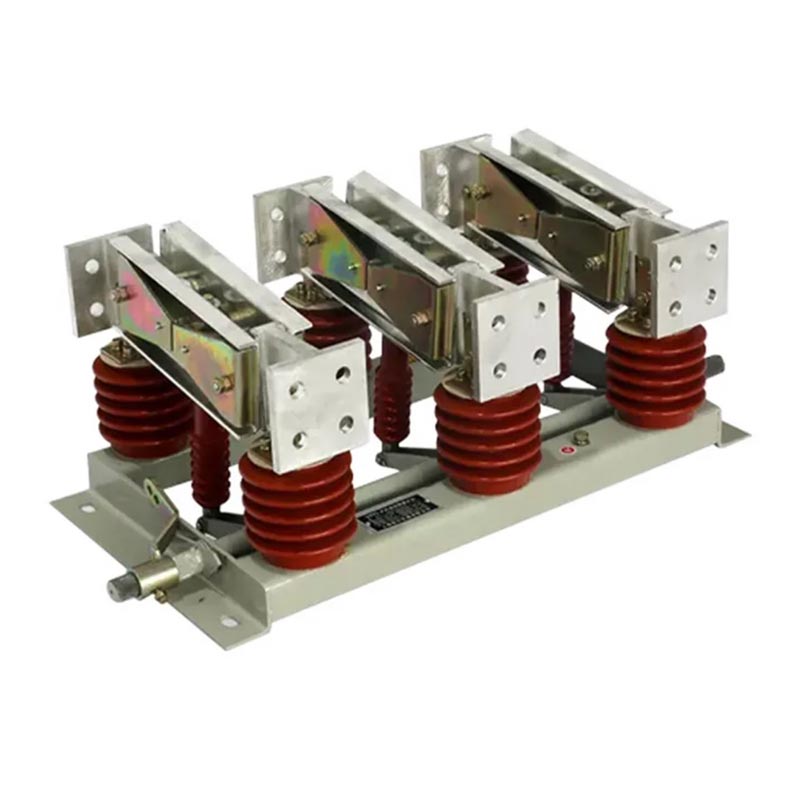

Изолирующий выключатель внутреннего типа серии GN представляет собой коммутационное устройство без нагрузки, специально разработанное для использования внутри помещений. высоковольтные системы. Он обеспечивает физическое отключение питания, обеспечивая видимый изоляционный зазор, что делает его необходимое устройство для безопасного обслуживания электрооборудования и систем.
1. Модульная конструкция: состоит из трех независимых однополюсных блоков, которые можно гибко объединять в трехполюсный блок. интегрированная структура, адаптируемая к различным сценариям установки.
2. Система сильноточной проводимости: используются высокопрочные контакты из медного сплава, обеспечивающие превосходную проводимость. и термостабильность, способная выдерживать длительную эксплуатацию с током до 10 000А.
3. Надежная изоляция: оснащена высококачественными изоляторами, защищающими от загрязнения, подходящими для класса III и IV загрязнение окружающей среды.
4. Дополнительный заземлитель: некоторые модели оснащены заземлителем, обеспечивающим безопасное заземление изоляции. цепи и повышения эксплуатационной безопасности.
| Код | Значение |
| G | Разъединитель |
| N | Крытый тип |
| □ | Серийный номер конструкции |
| 20 | Номинальное напряжение (20 кВ) |
| D | С заземлителем |
| W | Тип защиты от загрязнения |
| 8000 | Номинальный ток (8000А) |
| 80 | Номинальный кратковременный выдерживаемый ток (80 кА) |
Как профессиональный поставщик высоковольтного электрооборудования, Usune строго придерживается национальных и отраслевых стандартов. стандарты, обеспечивающие качество и безопасность продукции:
- ГБ 1985-2014 «Высоковольтные разъединители и заземлители переменного тока»
- GB/T 11022-2011 «Общие технические требования к стандартам высоковольтной распределительной и управляющей аппаратуры»
- ДЛ/Т 486-2010 «Технические условия заказа разъединителей и заземлителей переменного тока высокого напряжения»
- ДЛ/Т 593-2006 «Технические требования к высоковольтным распределительным устройствам и устройствам управления»
- Номинальное напряжение: 12 кВ, 20 кВ, 35 кВ
-Номинальный ток: 2000А, 3150А, 4000А, 5000А, 6000А, 8000А, 9000А, 10000А
- Номинальный кратковременный выдерживаемый ток: максимум 80 кА
- По назначению: незаземленный, с одинарным заземлением, проход через стену.

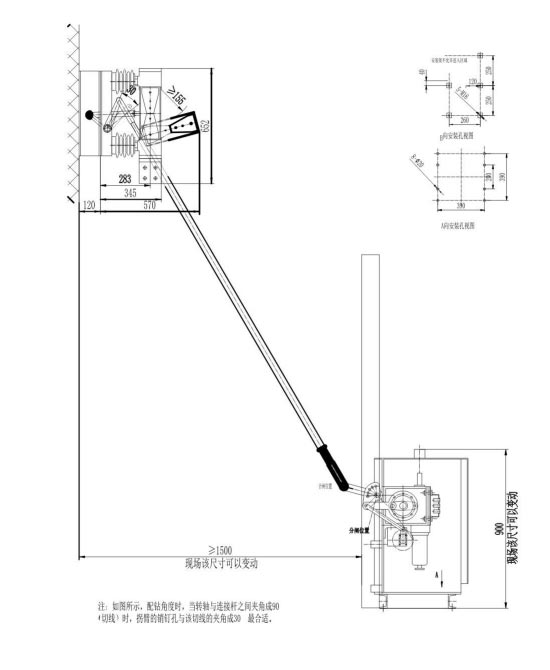

- По методу работы: ручной, электрический (опционально)
Изолирующий выключатель внутреннего типа подходит для суровых промышленных условий и имеет широкие возможности адаптации:
1. Температура окружающей среды: -50℃ ~ +50℃.
2. Высота: ≤2000 м (высота ≥2500 м может быть настроена для повышения адаптируемости)
3. Давление ветра: ≤700 Па (эквивалент скорости ветра ≤34 м/с)
4. Сейсмическая интенсивность: ≤8.
5. Толщина обледенения: ≤20 мм.
6. Уровень загрязнения: класс III, IV.
7. Условия установки: отсутствие опасности воспламенения или взрыва, отсутствие химической коррозии и сильная вибрация.
Пример: Крупному сталелитейному заводу в Восточном Китае необходимо было оборудовать систему розеток генератора 20 кВ сильноточной изоляцией. оборудование. Среда на предприятии была суровой (высокая запыленность, загрязнение класса IV) и требовала высоких токов. (8000А), предъявляющие строгие требования к надежности оборудования. В конечном итоге фабрика остановила свой выбор на Усуне. Выключатель-разъединитель GN□-20DW/8000-80. Основными причинами были его устойчивая к загрязнению конструкция, адаптируемость к классу IV. загрязненная среда, номинальный ток 8000 А, соответствующий выходной нагрузке генератора, и встроенный заземляющий выключатель. обеспечение безопасности обслуживания. С момента ввода в эксплуатацию в 2023 году оборудование стабильно проработало более двух лет. обеспечение надежной изоляции при ежемесячном обслуживании, исключающее риск поражения электрическим током. Изоляторы, устойчивые к загрязнению, не имеют явных следов старения или разрядов, что значительно сокращает расходы на техническое обслуживание. частота и стоимость, доказывая, что разъединитель серии Usune GN является идеальным выбором для тяжелых условий эксплуатации. промышленные энергосистемы.
A1: Выключатель-разъединитель представляет собой коммутационное устройство без нагрузки и без возможности гашения дуги; он используется только для изолируйте цепь после того, как автоматический выключатель отключит нагрузку. Выключатель нагрузки может отключить определенную нагрузку ток. Выключатель-разъединитель серии GN обеспечивает видимый изолирующий зазор, обеспечивая абсолютную безопасность во время работы. техническое обслуживание.
А2: Да. Стандартная модель подходит для высоты ≤2000 м. На высоте ≥2500 м Usune может улучшить изоляцию и механические характеристики в соответствии с потребностями пользователя для обеспечения стабильной работы оборудования.
A3: Регулярное техническое обслуживание включает в себя: (1) Проверка изоляторов на наличие трещин и следов разрядов; (2) Проверка контактного давления и температура (≤70℃ при номинальном токе); (3) Проверка целостности заземлителя и устройства блокировки; (4) Регулярная смазка рабочего механизма. Правильный уход может гарантировать срок службы 20-30 лет.
Изолирующий выключатель внутреннего типа серии Usune GN сочетает в себе передовые технологии, надежную работу и широкий спектр возможностей. адаптируемость, что делает его предпочтительным продуктом для крупных электростанций, сталелитейных заводов и промышленных энергосистем. Как ведущий производитель высоковольтной электротехнической промышленности Китая, Zhejiang Usune Electric Co., Ltd., полагаясь на Его профессиональная команда исследований и разработок, строгая система контроля качества и богатый опыт реализации проектов предоставляют пользователям высококачественная продукция и индивидуальные решения. Будь то новые проекты или модернизация оборудования, он может обеспечить безопасность, стабильная и эффективная защита от изоляции питания.
