110кВ 1250А 2000А Разъединитель

Выключатель-разъединитель 110 кВ, 1250 А, 2000 А представляет собой трехфазный высоковольтный электроприбор переменного тока частотой 50 Гц для наружного применения с номинальное напряжение 126кВ (уровень 110кВ) и номинальный ток 1250А/2000А. В основном используется для открытия и закрытия. работу в условиях холостого хода, надежно изолируя обслуживающее оборудование от линий под напряжением и образуя четкую видимый разрыв.

Usune, как профессиональная фабрика, специализирующаяся на исследованиях, разработках и производстве высоковольтных распределительных устройств, предлагает продукция для магистральных подстанций 110 кВ, отвечающая требованиям безопасной эксплуатации электросетей.

Конструктивные особенности

1. Двухколонная горизонтальная вращающаяся конструкция.

Каждая фаза имеет две изолированные колонны, которые синхронно вращаются на 90° по горизонтали для открытия и закрытия; тот Основание изготовлено из горячеоцинкованной стали с герметичными подшипниками, что делает его устойчивым к коррозии и долговечным.

2. Контактная система с высокой проводимостью.

Главные контакты разъединителя-разъединителя 110 кВ, 1250 А, 2000 А изготовлены из посеребренной меди, что обеспечивает низкое контактное сопротивление, высокая допустимая токовая нагрузка и минимальный перегрев при длительной эксплуатации.

3. Дополнительный заземлитель и блокировка.

Модели с заземлителями оснащены надежными механическими блокировками, строго соблюдающими последовательность включения. «главный выключатель разомкнут → заземлитель замкнут; заземлитель разомкнут → главный выключатель замкнут», эффективно предотвращая неправильная эксплуатация.

4. Гибкий механизм работы

Может быть оснащен ручными механизмами CS14G или CS17G или электрическими механизмами CJ6B или CJ11, поддерживающими локальные и дистанционное управление.

Основные технические параметры

Преимущества применения

1. Высокая надежность

- Изготовлено с использованием современного производственного оборудования и строгих методов тестирования для обеспечения единообразия продукта и стабильность.
- Стандартные высококачественные материалы и изысканное мастерство закладывают прочную основу качества продукции.
- Комплексная система управления качеством охватывает весь производственный процесс от складирования сырья до доставка готовой продукции.

2. Широкая адаптация к окружающей среде

- Стандартные модели могут стабильно работать в диапазоне температур от -40℃ до +40℃, что подходит для большинства регионов.
- Устойчивый к загрязнению тип (GW4-126W) отличается улучшенной изоляцией, что делает его идеальным для сильно загрязненных территорий. например, прибрежные районы, промышленные зоны или районы с высоким содержанием пыли, солевыми брызгами или химической коррозией.
- Он может противостоять суровым погодным условиям, таким как сильный ветер, проливной дождь и метели.

3. Безопасная и удобная работа.

- Четкий механический механизм блокировки эффективно предотвращает неправильное использование, обеспечивая безопасность персонала и оборудование.
- Выключатель-разъединитель 110 кВ, 1250 А, 2000 А имеет компактную конструкцию, требующую мало места для установки, что делает его прост в установке, настройке и обслуживании.
- Видимые точки останова обеспечивают интуитивно понятную безопасность операций по техническому обслуживанию.

Практический пример применения

1. Практический пример: подстанция ветряной электростанции 110 кВ в юго-восточной прибрежной зоне.

2. Предыстория проекта: Ветряная электростанция напряжением 110 кВ, расположенная в юго-восточной прибрежной зоне Китая, в зоне с высоким содержанием соли. концентрации распыления, высокая влажность и сильное загрязнение.

3. Применяемый продукт: Usune GW4-126W 2000A Разъединитель для защиты от загрязнения (12 комплектов)

4. Результаты реализации:
- Успешно проработал 5 лет без каких-либо сбоев, адаптируясь к суровым условиям прибрежных соляных туманов.
- Композитный изолятор, защищающий от загрязнений, обеспечивает превосходные изоляционные характеристики без каких-либо разрядов утечки или вспышка загрязнения.
- Посеребренные контакты оставались яркими, со стабильным контактным сопротивлением, перегрева не происходило при длительный рабочий ток 1800А.

5. Отзыв руководителя проекта: «Выключатель Usune продемонстрировал превосходные характеристики защиты от загрязнения, полностью отвечающее строгим экологическим требованиям прибрежных ветряных электростанций».

Основные технические параметры

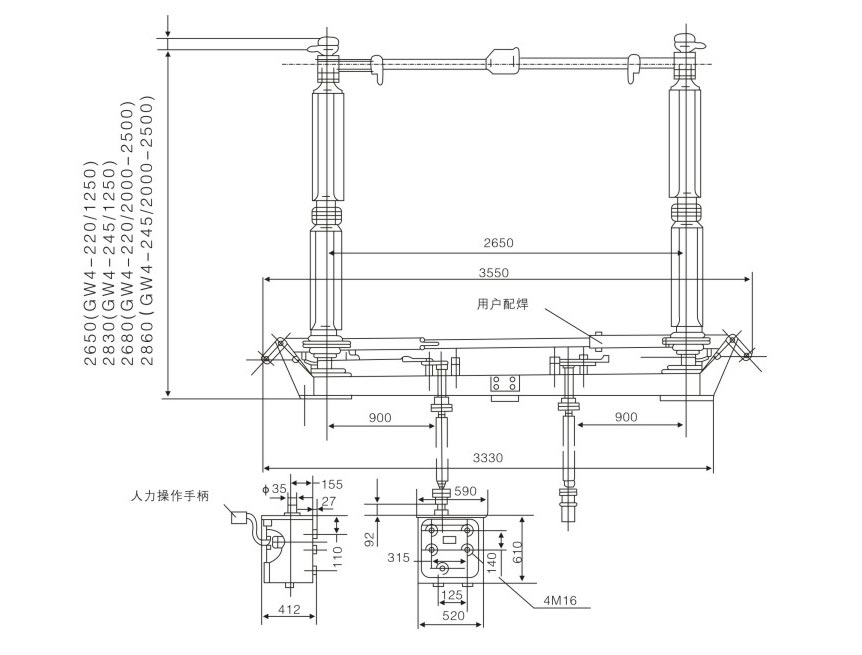

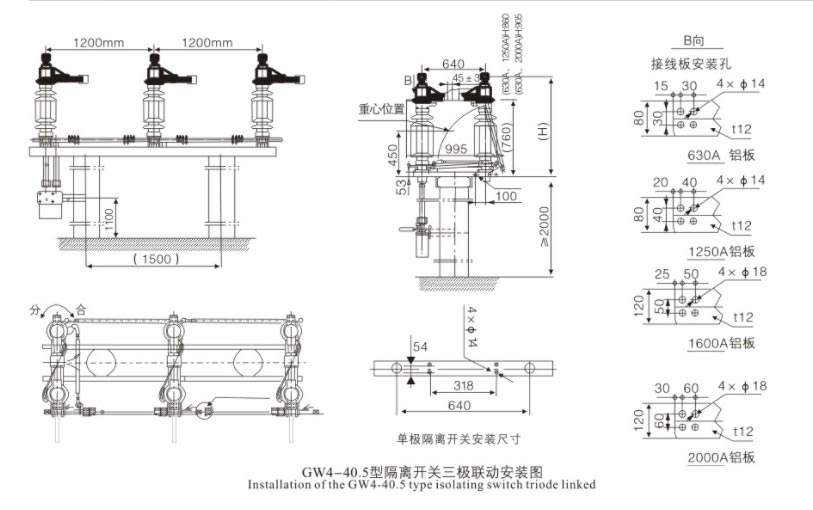

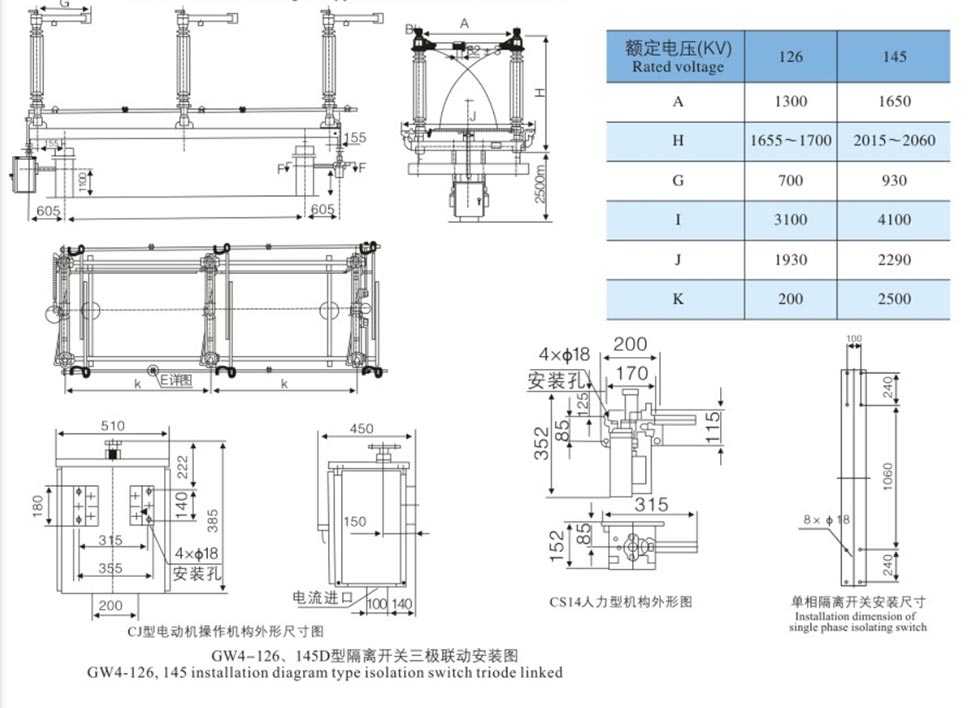

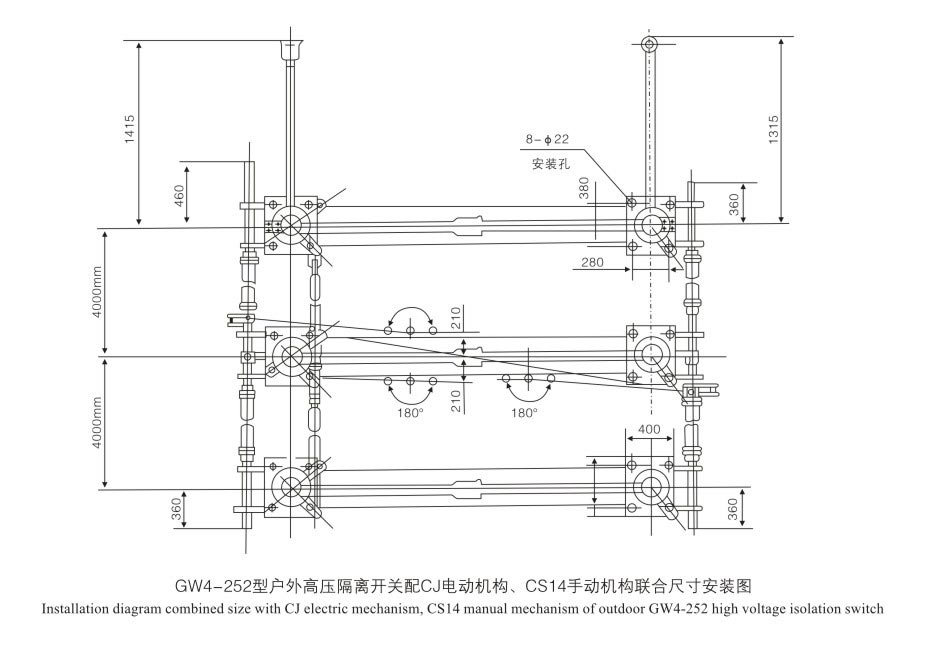

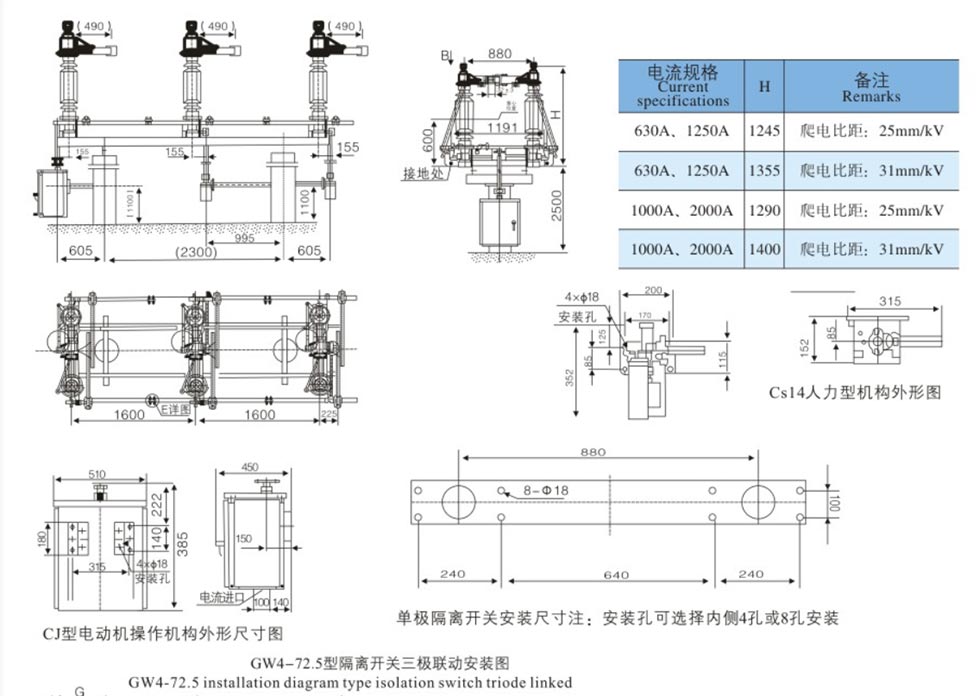

Внешние размеры

МОНТАЖ И ПУСК В ЭКСПЛУАТАЦИЮ

1. Проверка перед установкой

• Изоляторы: отсутствие трещин, повреждений и загрязнений.
• Контакты: Чистая, неповрежденная посеребренная поверхность.
• Крепежные детали: Все болты затянуты.
• Механизм: Плавное вращение; смазать движущиеся части.

2. Регулировка

• Вертикальность изолятора: отрегулируйте с помощью прокладок (максимум 3 мм на каждое место).
• Трехфазная синхронизация: отрегулируйте шатун и тяги.
• Контактное давление: Обеспечьте правильную установку и давление.

ЭКСПЛУАТАЦИЯ

• Работайте только без НАГРУЗКИ; убедитесь, что автоматический выключатель разомкнут.
• Ручное управление: используйте ручку управления; избегайте чрезмерной силы.
• Моторизованное управление: используйте местное/дистанционное управление; положение монитора.
• Блокировка: не применяйте силу, если она заблокирована.

ОБСЛУЖИВАНИЕ

• Периодический капитальный ремонт: каждые 1–2 года.
• Очистите изоляторы и контакты; нанести промышленный вазелин.
• Смажьте подшипники и детали трансмиссии.
• Проверьте наличие ослабленных болтов, изношенных контактов и повреждений изолятора.
• После короткого замыкания: немедленно проверьте.

ПОИСК НЕИСПРАВНОСТЕЙ

• Не работает: проверьте блокировку, заедание рычажного механизма или неисправность двигателя.
• Асинхронные фазы: отрегулируйте поперечные тяги.
• Перегрев контактов: Очистите и затяните; проверьте серебрение.

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1. Каковы основные различия между разъединителями на 1250 А и 2000 А?

A: Основное различие заключается в номинальной допустимой токовой нагрузке. Модель 1250A подходит для средней нагрузки 110 кВ. подстанциях, а модель 2000А подходит для сильноточных входных и выходных цепей главного трансформатора. Конструкция, класс изоляции и установочные размеры в основном одинаковы.

В2: Можно ли использовать этот разъединитель на 110 кВ, 1250 А, 2000 А в прибрежных или сильно загрязненных районах?

А: Да. Доступны изделия с защитой от загрязнения (тип W) с путем утечки 31,5 мм/кВ. Они используют фарфоровые изоляторы или композитные изоляторы, защищающие от загрязнения, и устойчивы к солевому туману и пылевой коррозии.

В3: Какую техническую поддержку может предоставить Usune как поставщик?

О: Мы можем предоставить решения по выбору, установочные чертежи, руководство по вводу в эксплуатацию на месте и бесплатный ремонт. услуги в течение гарантийного срока. Стандартные модели доставляются быстро, чтобы удовлетворить временные требования к мощности. сетчатые проекты.
