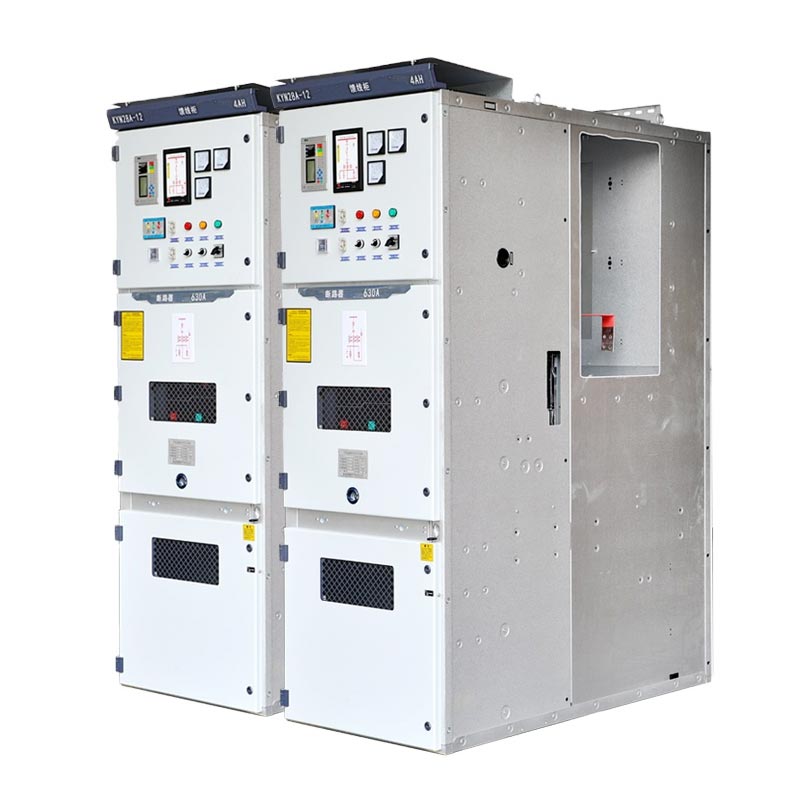

Панели Vcb 11 кВ МВ

Панели MV Vcb 11 кВ позиционируются как высоконадежные распределительные устройства среднего напряжения промышленного класса. оборудование, подходит для систем напряжением 11 кВ и ниже и может использоваться в одинарной, сегментированной или двойной шине. шинопровод архитектуры. Они строго придерживаются таких стандартов, как IEC 60298, IEC 694, GB3906-2006 и немецкий DIN VDE 0670. и сертифицированы по системе менеджмента ISO со стандартизированным контролем на протяжении всего процесса.

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Основные параметры и структурные особенности

1. Основные параметры

Номинальное напряжение 11 кВ (совместимо с 3,6–12 кВ), трехфазный переменный ток 50/60 Гц, номинальный ток 630–2500 А (настраиваемый), ток отключения при коротком замыкании 25–40 кА, уровень защиты IP4X (корпус), совместимость с несколькими системами архитектуры.

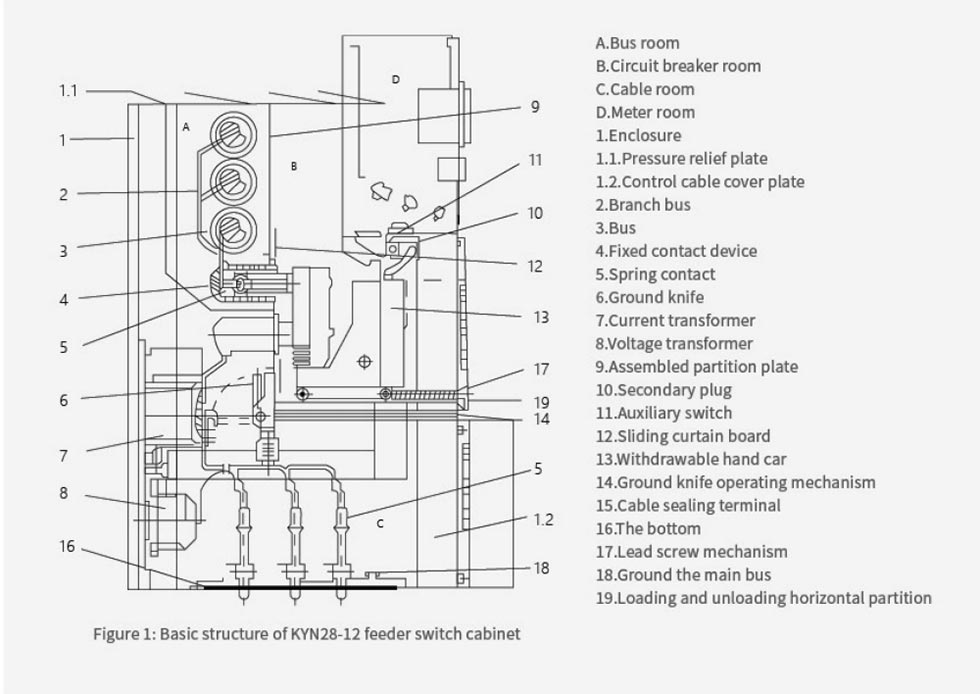

2. Структурные особенности

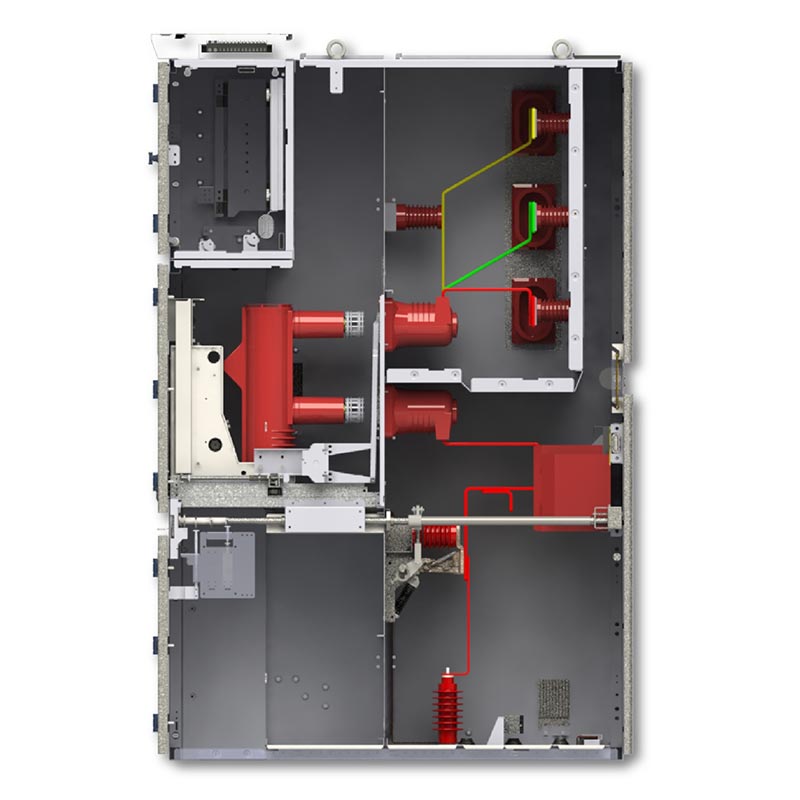

Металлическая выдвижная конструкция, четыре независимых отсека, ручная тележка, расположенная по центру, для удобства обслуживания; оснащен комплексной пятизащитной системой блокировки, двойной механической и электрической защитой, устранение неправильной эксплуатации; сильная адаптируемость к окружающей среде, подходит для различных условий работы в помещении.

Основные преимущества

1. Надежная работа: вакуумный выключатель с быстрым откликом, длительным механическим сроком службы, подходит для частого использования. работа в нескольких сценариях;

2. Безопасно и удобно: полностью закрытая защита, конструкция с ручной тележкой для эффективного обслуживания, интеллектуальная поддержка. удаленное управление и обслуживание;

3. Глобальное качество: Китайский производитель, стандартизированная фабрика обеспечивает производственную мощность и качество; как высококачественный поставщик, экспортирует во многие регионы и обеспечивает полный цикл обслуживания.

Реальный пример применения

Пример 1: Проект распределения напряжения 11 кВ на подстанции 110 кВ в Юго-Восточной Азии

1. Предыстория проекта: Эта подстанция является основным узлом электроснабжения в регионе, требующим стабильной мощности 11 кВ. поставки в близлежащие индустриальные парки и жилые районы. Оборудование должно обладать высокой надежностью и соответствие требованиям и быть совместимым с местной энергосистемой с частотой 50 Гц.

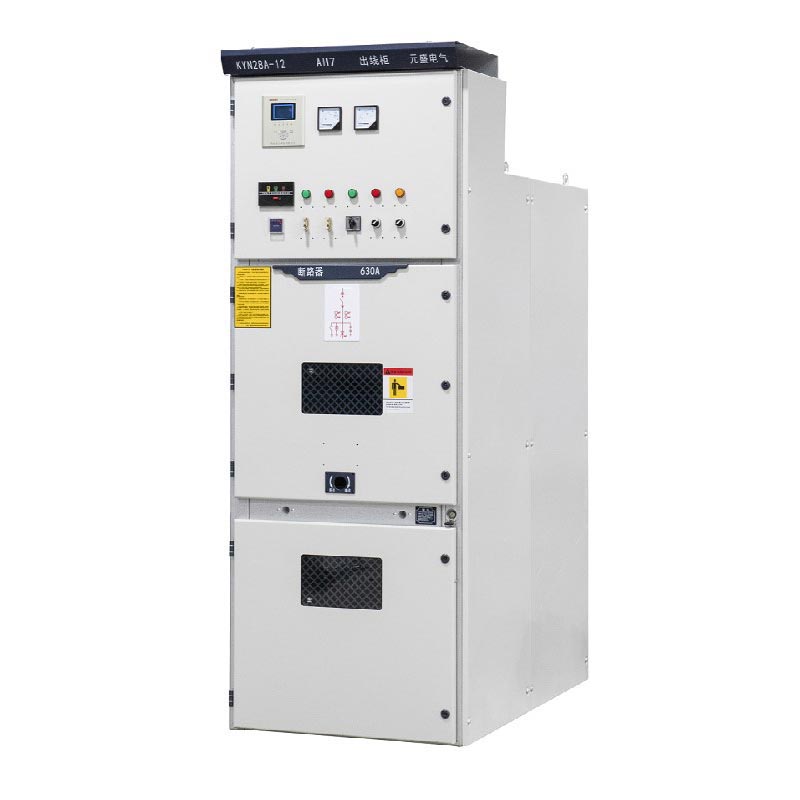

2. Решение для применения: Usune настроила 28 панелей VCB KYN28A-12 11 кВ MV, используя одну сегментированную шину. архитектура и оснащен вакуумными выключателями VS1 для удовлетворения требований к двухконтурному источнику питания.

3. Результаты внедрения: За три года с момента ввода в эксплуатацию оборудование проработало без каких-либо отказов, успешно пройдя многочисленные испытания в экстремальных условиях, таких как грозы и высокие температуры. Он точно обеспечивает распределение электроэнергии и защиту от неисправностей, помогая подстанции достичь «нулевого отключения электроэнергии». эксплуатация и техническое обслуживание» и получил высокое признание со стороны местного энергетического департамента.

Пример 2: Модернизация системы распределения электроэнергии высокого напряжения на европейском автомобильном заводе

1. Предыстория проекта: К штамповочным и покрасочным цехам завода предъявляются чрезвычайно высокие требования к мощности. стабильность электроснабжения, что требует модернизации системы распределения электроэнергии 11 кВ. Оборудование должно соответствовать требованиям ЕС. Стандарты IEC, а также простота обслуживания и использования пространства.

2. Решение по применению: были выбраны 16 панелей Usune VCB СН 11 кВ с использованием центральной ручной тележки. структура, совместимая с одной системой шин, оснащенная антиконденсационными нагревателями и интеллектуальными модули контроля температуры и влажности.

3. Результаты внедрения: Оборудование идеально адаптируется к европейской двухчастотной системе 50/60 Гц. Установка не влияет на нормальное производство в мастерской, а ручную тележку можно быстро вытащить для технического обслуживания. После модернизации частота отказов электроснабжения завода снизилась на 90%, что соответствует потребностям непрерывного производства. автомобилестроения.

Рабочая среда

1. Температура окружающего воздуха: максимум +40°С, минимум -10°С;
2.Относительная влажность: среднесуточная ≤ 95%, среднемесячная ≤ 90%;
3.Высота: ≤ 1000 м;
4.Сейсмическая интенсивность: не более 8 баллов;
5.Оборудование должно быть установлено в местах, свободных от опасности возгорания или взрыва, сильного загрязнения, химического загрязнения. коррозия и сильная вибрация.
6. Если оборудование будет использоваться в условиях окружающей среды, превышающих обычные требования, указанные в GB. 3906, соответствующие меры должны быть согласованы пользователем и производителем.

Технические характеристики

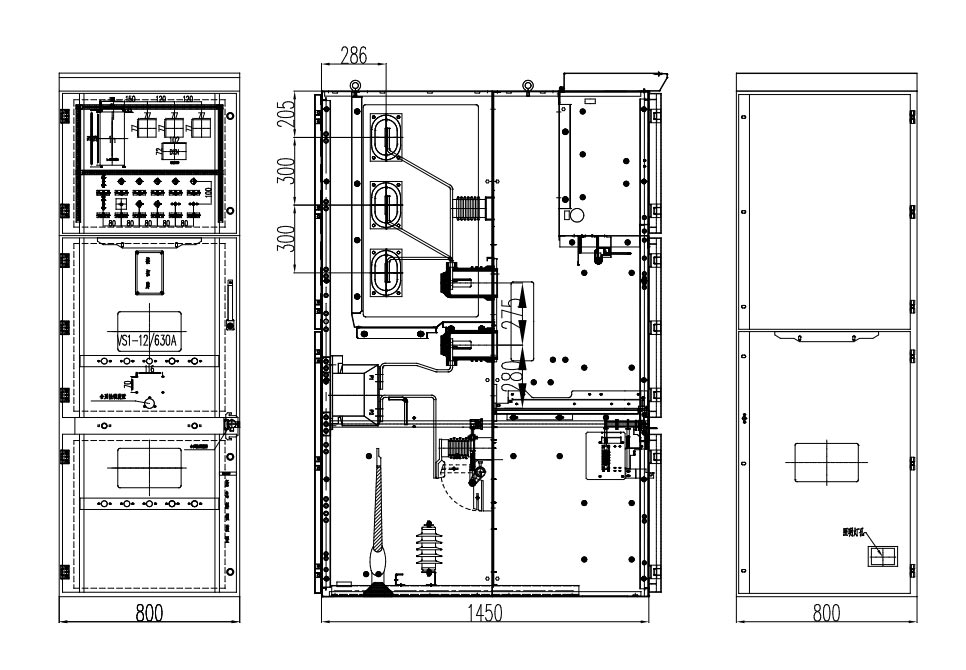

Внешний размер продукта

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

В1: функция пятикратной блокировки?

A: Включает пять основных функций, таких как автоматический выключатель, предотвращающий неправильное срабатывание, с двойной механической и электрической функцией. блокировка для предотвращения неправильной работы.

Вопрос 2: Совместимы ли панели MV Vcb 11 кВ с системами 10 кВ?

О: Полностью совместим, никаких модификаций не требуется, может напрямую заменить существующее оборудование и настроить параметры. поддерживается.

В3: Соблюдение экспортных требований и послепродажное обслуживание?

О: Соответствует международным стандартам, региональные сертификаты могут быть настроены по индивидуальному заказу; быстрый ответ из Китая завод и локализованное послепродажное обслуживание в точках продаж по всему миру.

Бренд и сила завода

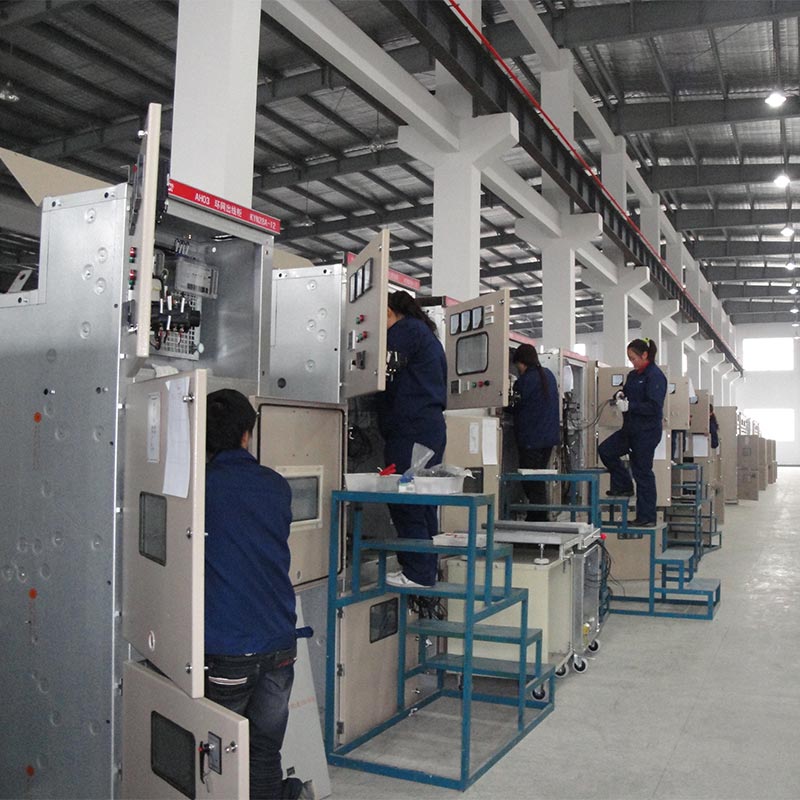

Usune опирается на свой основной завод в Китае с годовой производственной мощностью более 5000 панелей. Он может похвастаться цифровое комплексное управление, объединяющее исследования и разработки, производство и продажи. Ее продукция охватывает более 30 страны, что делает ее надежным поставщиком и производителем систем распределения электроэнергии среднего напряжения для клиентов по всему миру.
