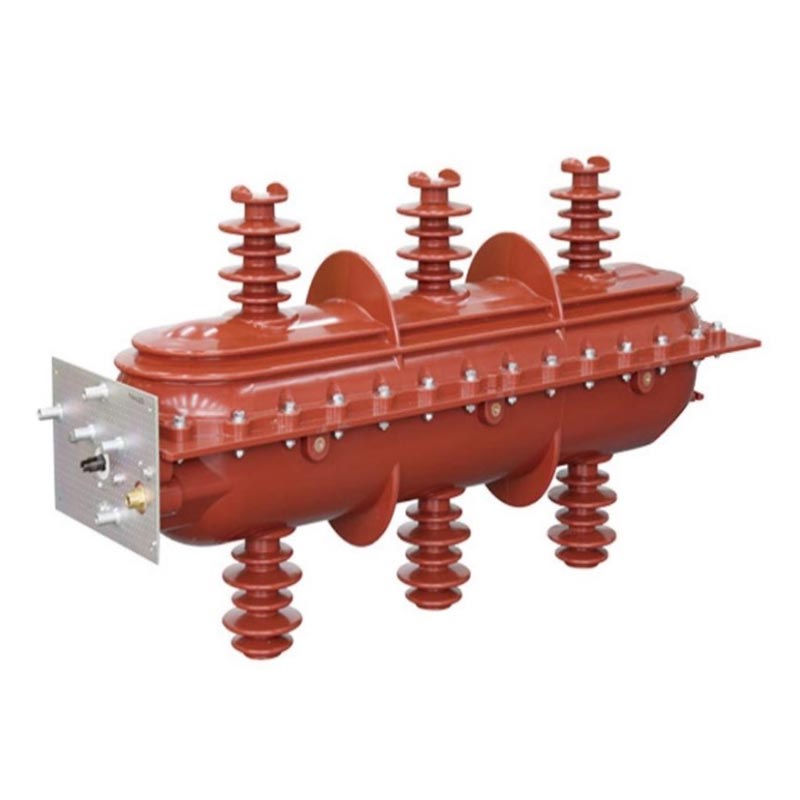

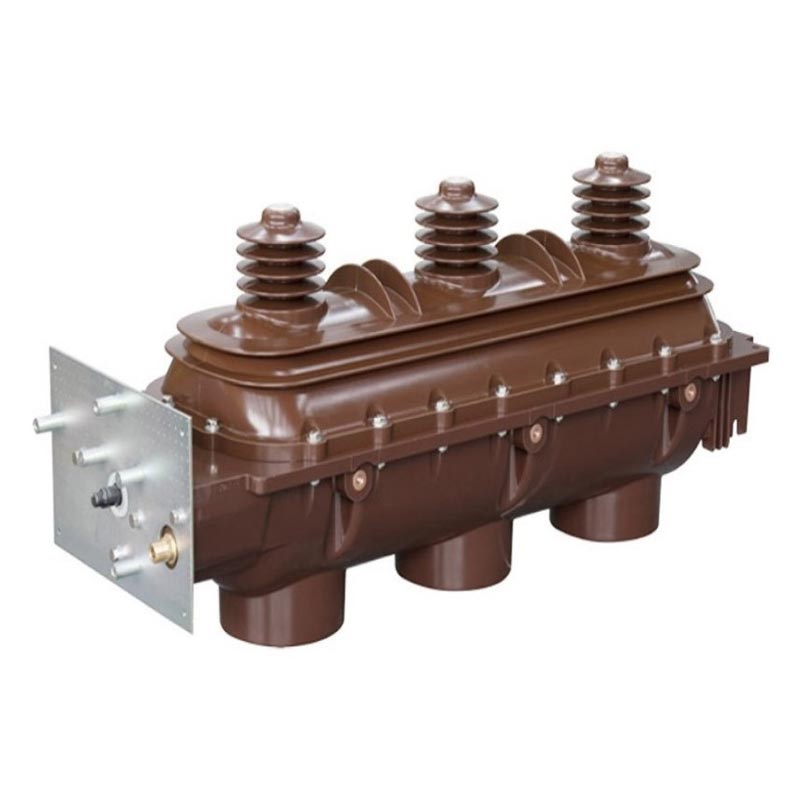

Выключатель нагрузки SF6

Являясь профессиональным производителем высоковольтного электрооборудования в Китае, Usune специализируется на исследованиях, разработках и производстве оборудование для распределения электроэнергии среднего и высокого напряжения, имеющее стандартизированную фабрику, оснащенную передовым производственные линии и строгие процессы контроля качества. Внутренняя высоковольтная нагрузка переменного тока Sf6 FLN36-12D и FLRN36-12D Выключатели-выключатели, выпускаемые компанией, являются основной продукцией, независимо разработанной с использованием передовых зарубежных технологий. технологии и объединение их с реальными эксплуатационными потребностями энергосистемы Китая.

Все выключатели нагрузки Usune SF6 прошли всесторонние типовые испытания, и их характеристики полностью соответствуют GB3804 «Высоковольтные выключатели нагрузки переменного тока 3–63 кВ», GB16926 «Комбинации высоковольтных выключателей нагрузки и предохранителей», а также IEC60265 и Международные стандарты IEC60420. В соответствии с основной концепцией «все для безопасного использования энергии» продукция оснащен трехпозиционной дугогасительной камерой («закрытие-открытие-заземление»), эффективно обеспечивающей безопасность и стабильная работа по мощности. Являясь надежным поставщиком высоковольтного распределительного оборудования, Usune обеспечивает комплексную предпродажную подготовку. консультации и послепродажное обслуживание для обеспечения бесперебойной работы оборудования в различных сценариях применения.

Область применения

Выключатель нагрузки Sf6 подходит для трехфазных систем переменного тока напряжением 10 кВ, 24 кВ, 36 кВ, 50/60 Гц. Это широко используется на промышленных и горнодобывающих предприятиях, в высотных зданиях, городских жилых массивах, подстанциях, крупных торговых центрах. торговые центры, аэропорты, метро, больницы и другие сценарии распределения электроэнергии. Его основные функции – переключение нагрузки. ток и ток повреждения, контроль и защита линий и распределительных трансформаторов, обеспечение безопасного и стабильного электропитания защита всех отраслей общественного производства и жизни.

Условия использования

1. Нормальные условия эксплуатации.

- Температура окружающей среды: от -25 ℃ до + 40 ℃, подходит для большинства климатических условий Китая и других регионов.
- Высота над уровнем моря: не более 2000 м, подходит для большинства городов и промышленных зон.
- Влажность: Среднесуточная относительная влажность <95%, среднемесячная относительная влажность <90%; Среднесуточный пар давление ≤2,2 кПа, среднемесячное давление пара ≤1,8 кПа, что обеспечивает стабильную работу во влажной среде.

2. Особые условия эксплуатации

В соответствии с национальным стандартом GB/T11022-1999 «Общие технические требования к распределительным устройствам высокого напряжения и Стандарты управления», распределительное устройство должно работать в нормальных условиях эксплуатации. Если пользователь работает условия не соответствуют нормальным условиям (например, высота установки более 2000 м, температура окружающей среды превышение нормальных пределов, высокая влажность, вызывающая образование конденсата и т. д.), необходимо проконсультироваться со специалистом. производителем Usune заранее, чтобы достичь консенсуса и обеспечить безопасную и стабильную работу оборудования.

Конструктивные особенности

1. Интегрированная изоляционная конструкция: верхняя и нижняя оболочки отлиты под давлением из эпоксидной смолы, образуя герметичная, газонаполненная внутренняя полость. Это обеспечивает отличную изоляцию и устойчивость к коррозии, эффективно изоляция внутренних компонентов от внешней среды и обеспечение стабильной работы.

2. Трехпозиционный режим работы: общий подвижный контакт вращается, постепенно переходя в три рабочих состояния: «закрытие», «открытие» и «заземление». Положения четко определены, переключение надежно, неправильная эксплуатация исключена. эффективно предотвращено.

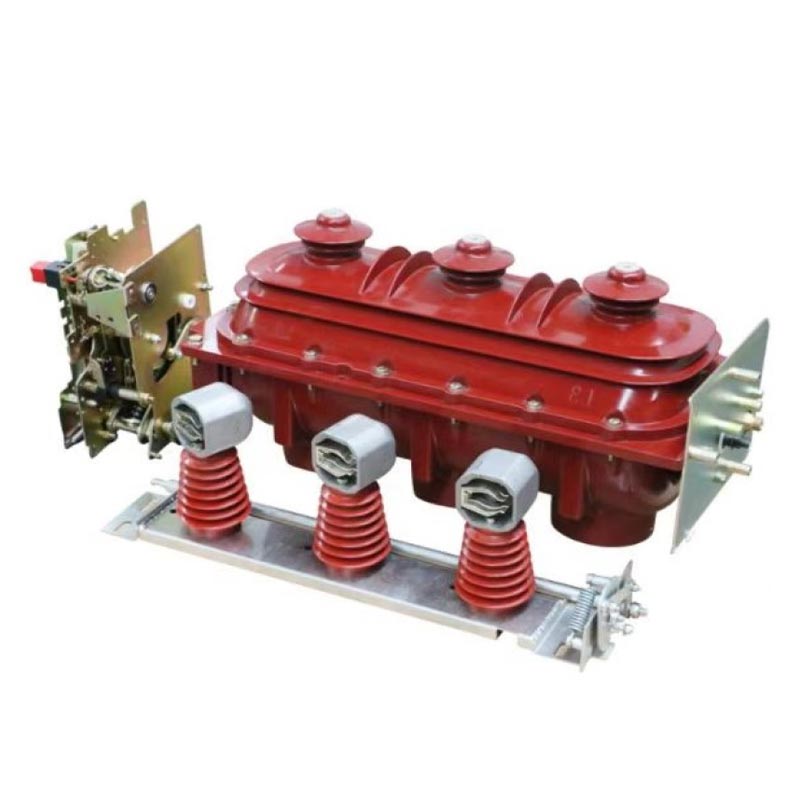

3. Двойные рабочие механизмы: в комплект входит базовый ручной подпружиненный рабочий механизм с дополнительным электрическая функция закрытия/открытия для дистанционного управления. Это позволяет пользователям выбирать в соответствии со своими потребностями, повышение операционной эффективности.

4. Интеллектуальный мониторинг: передняя часть коробки механизма оснащена манометром SF6 и позиционным индикатор. Манометр отслеживает изменения давления элегаза в режиме реального времени, а индикатор положения непосредственно соединен с приводным валом подвижного контакта, обеспечивая абсолютно надежную индикацию работы подвижного контакта позиция.

5. Защитная защита: Устройство сброса давления расположено в задней части корпуса. Когда происходит несчастный случай в дугогасительной камере и создается высокое давление, газ под избыточным давлением может прорваться через расцепитель устройство и разряжаться назад, предотвращая выброс вперед и обеспечивая безопасность операторов.

6. Надежная блокировка: между выключателем нагрузки и заземлением предусмотрены надежные механические блокировки. выключателем, а также между заземлителем и передней дверью (для распределения питания шкафа), строго предотвращая неправильной эксплуатации и дальнейшего повышения эксплуатационной безопасности оборудования.

7. Характеристики уплотнения: использование специальной конструкции динамического и статического уплотнения обеспечивает надежное уплотнение. Строгий процесс герметизации Usune обеспечивает ежегодный уровень утечек, намного ниже отраслевых стандартов, предотвращая повреждение оборудования. отказ из-за утечки газа SF6.

Основные технические параметры

Практические примеры применения

Пример 1: Проект электрораспределения в городском жилом районе Китая

Большой жилой район на востоке Китая состоит из 30 высотных зданий с более чем 2000 домохозяйствами и пиковой Потребляемая мощность 800кВт. Первоначально использовались обычные выключатели нагрузки, часто возникающие с такими проблемами, как плохое герметизация, нестабильная работа и отключения, влияющие на нормальное электроснабжение жильцов. Позже, сравнив несколько поставщиков, компания по управлению недвижимостью выбрала выключатель нагрузки Usune FLN36-12D Sf6 в качестве основного источника питания. оборудование для управления распределением.

Пример 2: Проект защиты электроснабжения крупного аэропорта В ключевом международном аэропорту на юге Китая чрезвычайно высокие требования к стабильности и безопасности электроснабжения. Отключения электроэнергии не допускаются в критических такие зоны, как здание терминала и диспетчерская навигации. Аэропорт выбрал Usune FLRN36-12D Sf6 Load Выключатели для установки на подстанции, отвечающие за контроль и защиту линий в критических ситуациях. области.

Приверженность бренду

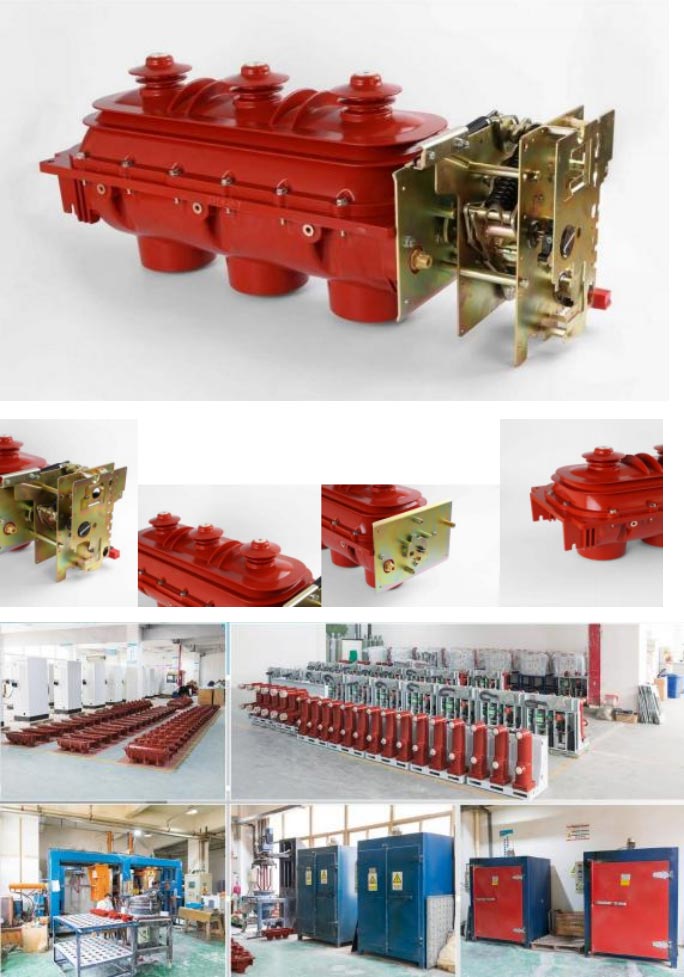

Являясь профессиональным производителем высоковольтного электрооборудования в Китае, Usune стремится предоставлять глобальные пользователи получают высококачественную, надежную и безопасную продукцию с элегазовым выключателем нагрузки. Наш завод может похвастаться передовым производством оборудование и строгая система управления качеством. От закупки сырья до доставки продукции, каждый шаг проходит строгие испытания для обеспечения качества продукции. Как надежный поставщик, мы не только обеспечиваем высокопроизводительные продукты, а также комплексные предпродажные консультации, установку на месте, ввод в эксплуатацию и послепродажное обслуживание. услуги по техническому обслуживанию, устраняя любые проблемы, которые могут возникнуть у пользователей во время эксплуатации.
