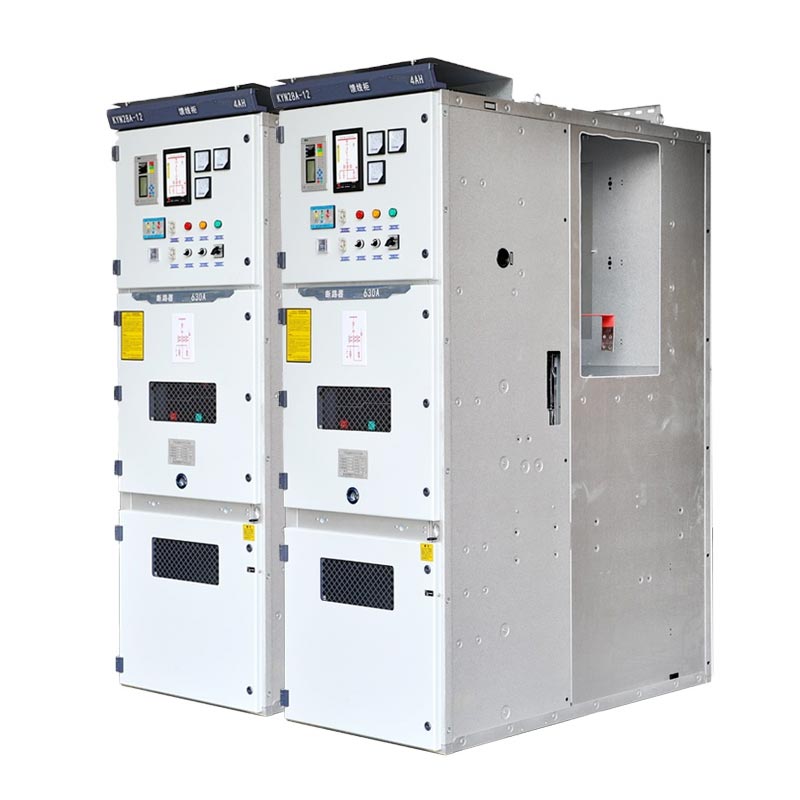

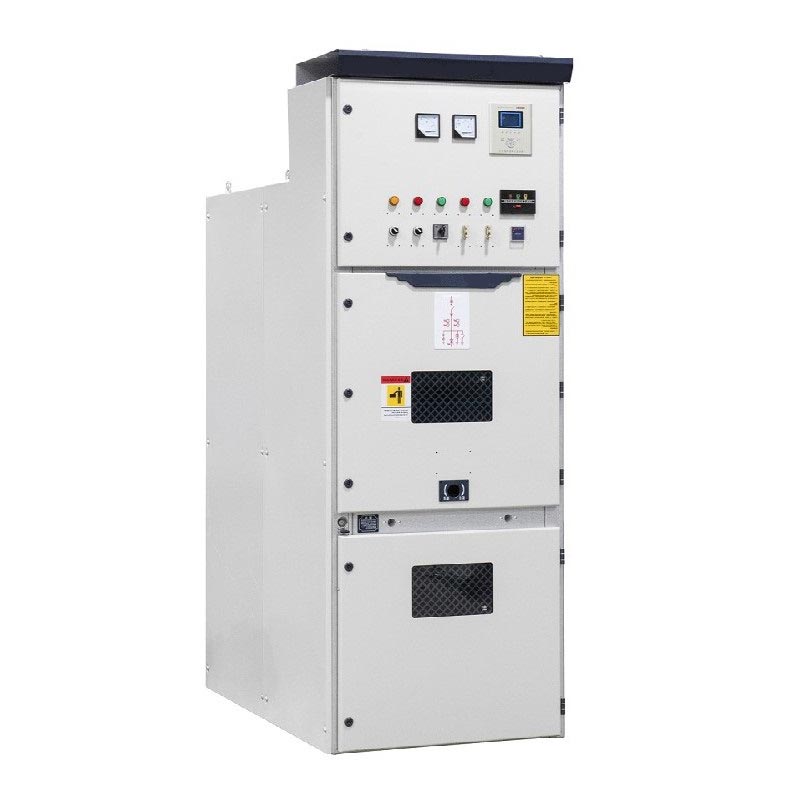

Внутренняя панель VCB среднего напряжения Usune 11 кВ (серия KYN28) представляет собой бронированное выкатное распределительное устройство в металлическом корпусе. Предназначен для безопасного и эффективного приема, распределения, управления и защиты электросетей среднего напряжения. Это является основным распределительным устройством в энергосистеме, обеспечивающим стабильную работу системы как в нормальных, так и в аварийных условиях. условия.
- Применимые системы: 3,6～12кВ/24кВ трехфазный переменный ток 50/60Гц
- Стандарты: МЭК 62271-200, ГБ 3906, DL/T 404
- Основная структура: Бронированный металлический корпус, съемная конструкция тележки.
- Рейтинг защиты: Шкаф IP4X, Внутренний IP2X
Распределительное устройство низкого напряжения
Распределительное устройство среднего напряжения
| Модель | Номинальное напряжение | Приложение |
| КИН28А-12 | 12 кВ (7,2 кВ/3,6 кВ опционально) | Распределительная система среднего напряжения класса 10 кВ |
| КИН28-24 | 24кВ | Распределительная система среднего напряжения класса 20 кВ |
| Элемент | КИН28А-12 (12кВ) | КИН28-24 (24кВ) | Единица |
| Номинальное напряжение (Ur) | 12 | 24 | кВ |
| Номинальная частота | 50/60 | 50/60 | Гц |
| Номинальный ток (ИК) | 630～3150 | 630～3150 | A |
| Номинальный ток отключения при коротком замыкании | 25, 31,5, 40, 50 | 25, 31,5 | кА |
| Номинальный кратковременный выдерживаемый ток (3 с/4 с) | 25, 31,5, 40, 50 | 25, 31,5 | кА |
| Номинальный пиковый выдерживаемый ток | 63, 80, 100, 125 | 63, 80 | кА |
| Выдерживаемое напряжение промышленной частоты в течение 1 мин (фаза-фаза/фаза-земля) | 42 | 65 | кВ |
| Номинальное выдерживаемое напряжение грозового импульса (пиковое) | 75 | 125 | кВ |
| Степень защиты | IP4X (корпус), IP2X (внутренние отсеки) | IP4X (корпус), IP2X (внутренние отсеки) | — |
| Рабочая температура окружающей среды | -15℃ ～ +40℃ | -15℃ ～ +40℃ | ℃ |
| Высота | ≤1000 м (снижение характеристик для большей высоты) | ≤1000 м (снижение характеристик для большей высоты) | m |

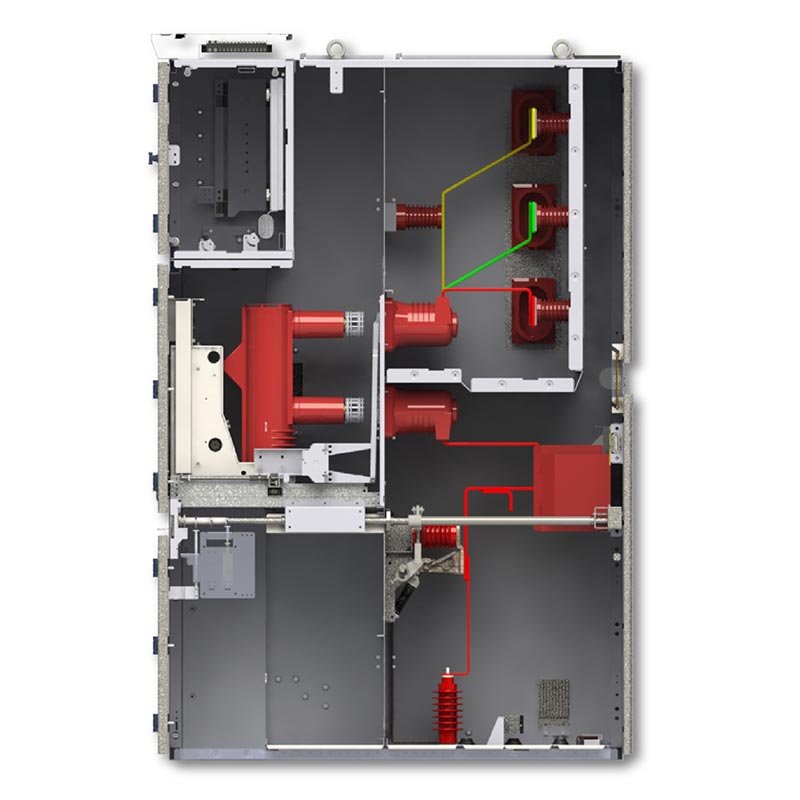

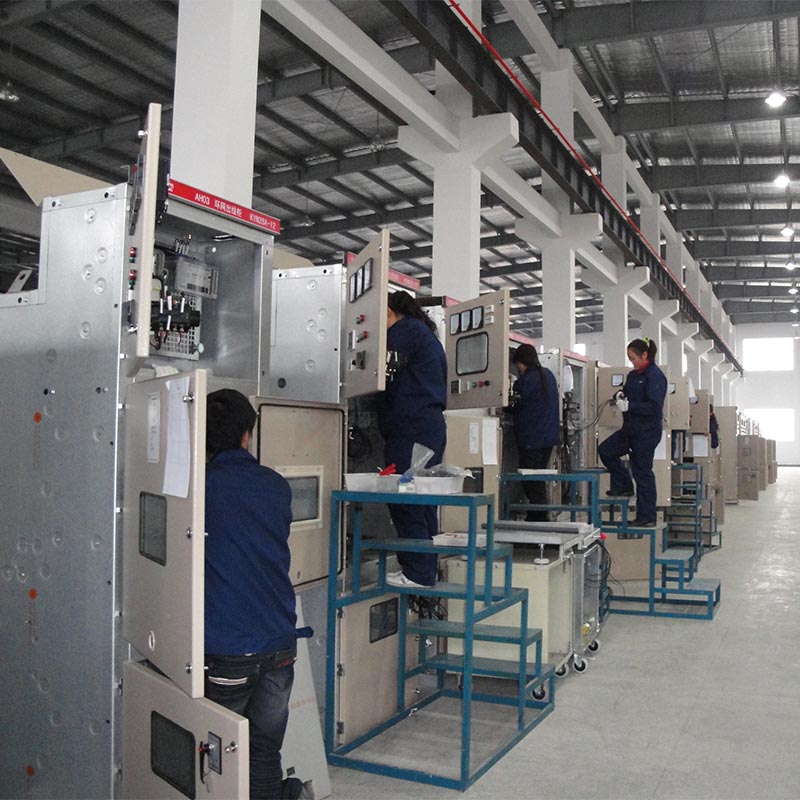

Внутренняя панель среднего напряжения 11 кВ использует стальные пластины для разделения пяти независимых заземленных металлических отсеков. эффективное подавление распространения дуг короткого замыкания и обеспечение личной безопасности:
1. Отсек автоматического выключателя: встроенная съемная тележка вакуумного выключателя (VS1/ZN63A, VD4 и т. д.), оснащенная с механической блокировкой, позволяющей тележке переключаться между рабочим, испытательным и отключенным положениями.
2. Шинный отсек: Содержит главные и ответвительные шины, полностью изолированные от других отсеков. предотвратить распространение неисправности.
3. Кабельный отсек: оборудован трансформаторами тока (ТТ), трансформаторами напряжения (ПТ), заземлителями, кабельные наконечники и ограничители перенапряжения для подключения и защиты кабеля.
4. Отсек приборов управления: содержит защитные реле, приборы, переключатели управления, индикаторные лампы и вторичные цепи для мониторинга и работы.
5. Канал сброса давления: оснащен устройством сброса давления вверху для безопасного сброса давления дуги и газа внутрь. случае внутренних неисправностей, предотвращающих повреждение шкафа и травмирование персонала.
1. Конструкция съемной ручной тележки: Ручная тележка для внутренней панели среднего напряжения 11 кВ полностью взаимозаменяема, что позволяет
для быстрого осмотра и замены без необходимости полного отключения шин, что значительно сокращает время простоя.
2. Комплексная механическая блокировка с пятью способами предотвращения:
- Предотвращает случайное размыкание и замыкание автоматических выключателей.
- Предотвращает толкание или вытягивание тележки выключателя под нагрузкой
- Предотвращает случайное замыкание заземлителя под напряжением.
- Предотвращает подачу напряжения на заземлитель, когда он находится во включенном положении.
- Предотвращает случайное попадание в отсек под напряжением
3. Полностью закрытые независимые отсеки: металлические перегородки разделяют функциональные зоны, эффективно подавляя дугу. распространение и взаимные помехи.
4. Эксплуатация и обслуживание спереди. Все операции и техническое обслуживание можно выполнять с передней части шкафа. экономия места для установки.
5. Высокая надежность и высокая безопасность: соответствует основным международным стандартам, имеет высокий уровень изоляции и сильная отказоустойчивость.
6. Модульная конструкция: может быть гибко сконфигурирована как шкаф входящей линии, шкаф исходящей линии, шкаф измерения, шкаф секции шинных сборок и т. д.
1. Шкаф входящей линии (прием электросети)
2. Шкаф отходящей линии (распределение мощности на нагрузки, двигатели и трансформаторы)
3. Шкаф управления двигателем (пуск, остановка и защита большого двигателя)
4. Шкаф питания трансформатора (защита распределительного трансформатора)
5. Шкаф секционирования шин (секционирование шин и автоматическое включение резерва)
Проблемы проекта: Нефтехимический завод предъявляет чрезвычайно высокие требования к бесперебойности электроснабжения, безопасности и
отказоустойчивость, требующая длительной стабильной работы.
Решение: 36 шкафов вакуумных выключателей Usune KYN28A-12 были использованы для входящих и исходящих линий системы и
большой контроль двигателя.
Результаты эксплуатации: Непрерывная и стабильная работа в течение более 8 лет без серьезных сбоев, эффективное достижение
защита от перегрузки и короткого замыкания, обеспечивающая бесперебойность производства.
Проблемы проекта: Ограниченное пространство в распределительном помещении высотного здания, требующее компактного, безопасного и
простота в обслуживании оборудования.
Решение: сконфигурировать 22 распределительных устройства Usune KYN28A-12 с конструкцией, доступной спереди.
Результаты эксплуатации: Высокая эффективность использования пространства, удобство обслуживания и надежная защита критически важных нагрузок, таких как
как освещение зданий, кондиционирование воздуха и противопожарная защита.
О: Основное отличие заключается в номинальном уровне напряжения: KYN28A-12 подходит для систем 12 кВ (класс 10 кВ), а KYN28-24 подходит для систем 24 кВ (класс 20 кВ). Оба разработаны в соответствии с соответствующими уровнями напряжения. с точки зрения изоляционного расстояния, выбора изоляционных компонентов и номинальных параметров внутренних компонентов.
А: Да. Как профессиональный производитель, Usune может регулировать параметры в соответствии с требованиями проекта. различных региональных стандартов, таких как IEC и ANSI, и может настраивать модели автоматических выключателей, защитных реле и размеры.
О: При нормальных условиях технического обслуживания расчетный срок службы составляет 20-30 лет. Обычное техническое обслуживание в основном включает испытание изоляции, проверку характеристик выключателя и калибровку реле. Выдвижная тележка Конструкция обеспечивает быструю замену, что значительно сокращает время простоя при техническом обслуживании.
