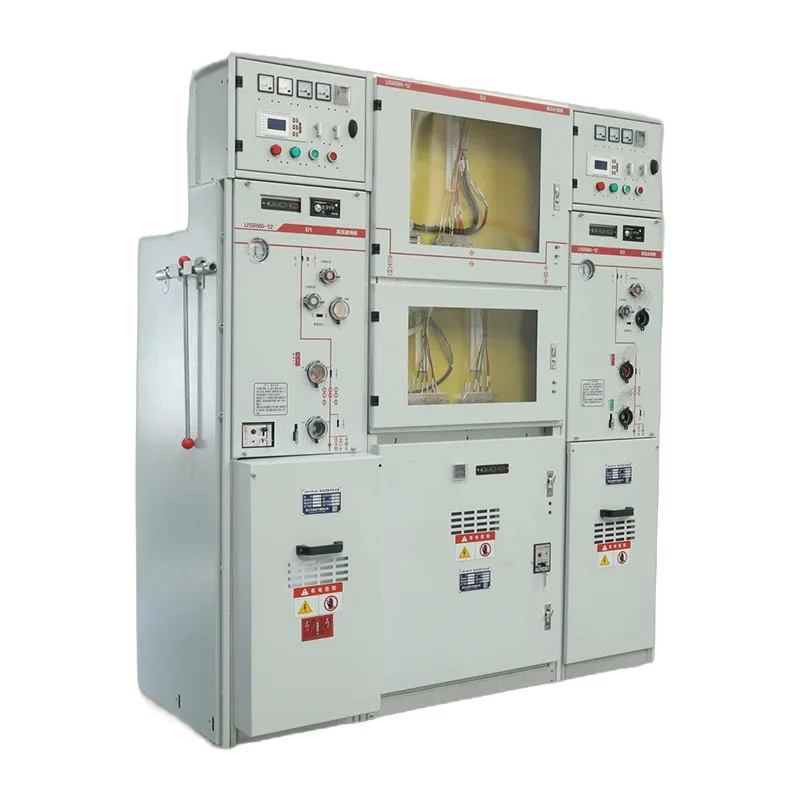

В отличие от обычных распределительных устройств, которые в значительной степени зависят от условий установки, Usune 11 кВ Sf6 Gis Gas Изолированное распределительное устройство изолирует основные электрические компоненты внутри герметичного газового отсека. Интегрированная механическая Система блокировки помогает предотвратить неправильные операции, повышая как безопасность оператора, так и надежность оборудования.
Распределительное устройство широко используется на трансформаторных подстанциях, в промышленных системах распределения электроэнергии, коммерческих зданиях, инфраструктурные проекты и другие приложения среднего напряжения 11 кВ, где безопасность, надежность и простота эксплуатации существенно.

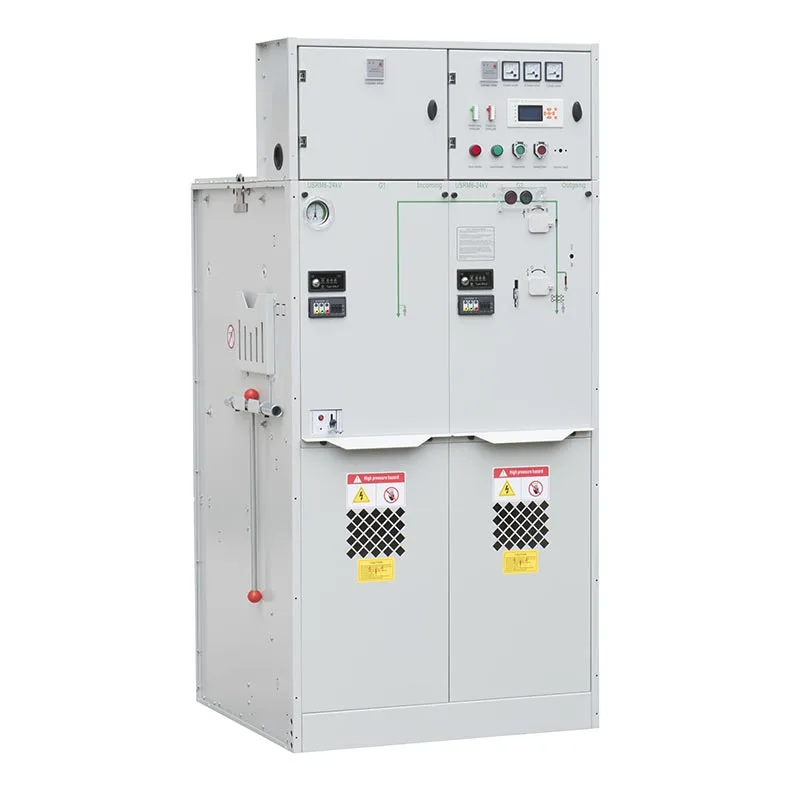

Компоненты главной цепи заключены внутри герметичного газового баллона с элегазом, что снижает прямое воздействие внешних факторов. условия окружающей среды. Такая конструкция помогает защитить электрические компоненты от пыли, влаги, загрязнения и конденсация, улучшающая долгосрочную стабильность работы.
Закрытая конструкция также снижает требования к пространству по сравнению с традиционными распределительными устройствами с воздушной изоляцией, что делает Распределительное устройство Usune 11 кВ с элегазовой изоляцией Sf6 подходит для компактных подстанций и электрических помещений с ограниченным пространством.
КРУЭ Usune 11 кВ с элегазом имеет множество механических защитных устройств, предотвращающих неправильную работу. Все Выключатели должны управляться с помощью специальной рукоятки управления, обеспечивая контролируемые процедуры переключения.
Выключатель нагрузки или вакуумный выключатель и соответствующий заземлитель оснащены внутренними механическая блокировка. При необходимости также может быть применена дополнительная блокировка навесным замком, что обеспечивает более высокую безопасность при обслуживании и эксплуатации.
Нижнюю дверь можно открыть только тогда, когда заземлитель замкнут, а выключатель нагрузки находится в разомкнутом положении. положении, предотвращая доступ к деталям, находящимся под напряжением.
Заземляющий выключатель не может работать, когда нижняя дверца открыта, что помогает предотвратить небезопасные условия обслуживания.
Выключатель нагрузки не может быть включен, когда заземлитель включен, а заземлитель не может быть включен. срабатывает, когда выключатель нагрузки замкнут.
Для работы от источника питания сначала необходимо закрыть дверь кабельного отсека. После этого трехпозиционный переключатель переводится из положения заземления в положение изоляции и, наконец, в положение включения.
Для изоляции электропитания трехпозиционный переключатель переключается из положения закрытия в положение отключения, а затем в положение отключения. положение заземления, обеспечивающее безопасный доступ к кабельному отсеку.
| Нет. | Предметы | Единица | Блок выключателя нагрузки | комбинированный блок | Блок автоматического выключателя |
| 1 | Номинальное напряжение | кВ | 24 декабря | 24 декабря | 24 декабря |
| 2 | Номинальная частота | Гц | 50 | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 (зависит от тока предохранителя) | 630 |
| 4 | Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — межфазное, заземление | кВ | 42/65 | 42/65 | 42/65 |
| Номинальный уровень изоляции — 1 мин. Частотно-выдерживаемое напряжение — расстояние изоляции | кВ | 48/79 | 48/79 | 48/79 | |
| Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — управляющая и вспомогательная цепь | кВ | 2/2 | 2/2 | 2/2 | |
| Номинальный уровень изоляции — Выдерживаемое напряжение грозового импульса — Межфазное заземление | кВ | 75/125 | 75/125 | 75/125 | |
| Номинальный уровень изоляции — выдерживаемое грозовое импульсное напряжение — расстояние между изоляцией | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номинальный выдерживаемый ток короткого замыкания | кА/с | 25/4 | —— | 25/4 |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 63 | —— | 63 |
| 7 | Номинальный ток включения короткого замыкания | кА | 63 | Ограничено предохранителем высокого напряжения | 63 |
| 8 | Номинальный ток отключения при коротком замыкании | кА | —— | Ограничено предохранителем высокого напряжения | 25/25 |
| 9 | Номинальный ток передачи | A | —— | 1700/1400 | —— |
| 10 | Номинальный ток отключения активной нагрузки | A | 630 | —— | —— |
| 11 | Номинальный ток отключения в замкнутом контуре | A | 630 | —— | 630 |
| 12 | Механический выключатель нагрузки/выключатель | Время | 10000 | 10000 | 20000 |
| Механический ресурс — разъединитель/заземляющий выключатель | Время | 5000 | 5000 | 5000 | |
| 13 | Сопротивление цепи | мкОм | ≤150 | —— | ≤150 |
| 14 | Номинальное давление зарядки (манометрическое давление 20 ℃) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Годовая относительная скорость утечки газа | % | 0.05 | 0.05 | 0.05 |
| 16 | Степень защиты IP — Шкаф | IP4X | IP4X | IP4X | |
| Степень защиты IP — Бензобак | IP67 | IP67 | IP67 |
В рабочем механизме используется технология пружинного взвода, обеспечивающая стабильную работу переключения.
Для комбинированного выключателя нагрузки с предохранителем или автоматического выключателя пружина должна быть взведена перед переключением. операция. Рукоятку управления поворачивают по часовой стрелке для полной зарядки, после чего следует нажать зеленую кнопку закрытия. кнопку для завершения операции закрытия.
Операция открытия осуществляется поворотом рукоятки управления против часовой стрелки.
В приложениях защиты трансформаторов, использующих вакуумные выключатели, автоматический выключатель может сработать через Реле защиты при возникновении нештатных ситуаций.
Для комбинированных устройств с выключателем нагрузки и предохранителем выключатель нагрузки сработает, когда индикатор предохранителя сработает под напряжением. условия перегрузки по току или короткого замыкания.
Распределительное устройство Usune 11 кВ с элегазовой изоляцией SF6 может быть сконфигурировано в соответствии с различным распределением среднего напряжения. требования, в том числе:
● Приложения для защиты трансформаторов.
● Промышленные питающие системы
● Кольцевые магистральные распределительные сети.
● Системы электроснабжения коммерческих зданий.
● Компактные подстанции
Герметичная конструкция изоляции SF6 и надежный рабочий механизм делают оборудование пригодным для применений, требующих непрерывная работа и высокие стандарты безопасности.
Распределительное устройство Usune 11 кВ с элегазовой изоляцией Sf6 предназначено для удобной транспортировки и установки на месте.
Оборудование оснащено подъемными кольцами для транспортировки краном, а также может перемещаться с помощью вилочного погрузчика. Различные комбинации модулей разработаны с учетом практичного распределения веса для упрощения манипуляций во время проекта. установка.
Перед установкой клиенты должны проверить состояние оборудования после транспортировки, в том числе:
● Наличие ручки управления.
● Состояние индикатора давления
● Работа механических функций
● Любые видимые повреждения при транспортировке.
Перед вводом в эксплуатацию индикатор давления должен оставаться в пределах нормальной зеленой зоны.
Для безопасной и стабильной эксплуатации фундамент установки должен отвечать следующим требованиям:
● Несущая способность грунта должна быть не менее 500 кг/м².
● Установочная поверхность должна оставаться ровной и гладкой.
● Кабельные каналы должны быть подготовлены в соответствии с требованиями проекта.
● Кабельные каналы должны быть надлежащим образом герметизированы во избежание проникновения влаги.

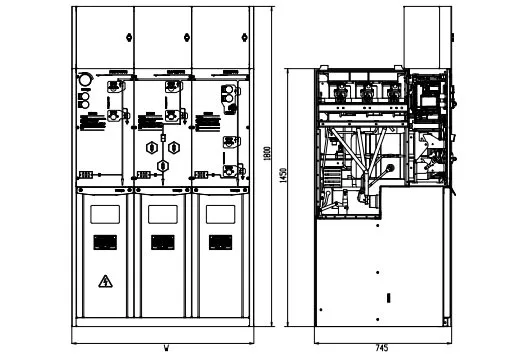

● Размеры базового стального канала должны быть подготовлены в соответствии с чертежами производителя.
Правильная подготовка фундамента помогает обеспечить точный монтаж, надежное соединение кабелей и долговечность оборудования. производительность.
| Сравнение | КРУЭ Усуне 11кВ элегаз | Традиционный АИС |
| Метод изоляции | Герметичная конструкция с элегазовой изоляцией | Воздушная изоляция |
| Охрана окружающей среды | Меньше подвержен влиянию пыли, влажности и загрязнения. | Больше зависит от среды установки |
| Безопасность | Механическая блокировка и пять защитных защит. | Защита зависит от процедур эксплуатации |
| Место для установки | Компактный дизайн | Требуется больший зазор |
| Обслуживание | Снижение требований к охране окружающей среды | Требует большей защиты окружающей среды |
| Операция | Контролируемая последовательность переключений | Более высокая зависимость от опыта оператора |
Заказчик использовал элегазовый КРУЭ Usune 11 кВ для промышленной системы распределения электроэнергии, где безопасное переключение и ограниченные возможности. Место для установки было ключевым моментом. После установки заказчик отметил компактную конструкцию шкафа и механическая блокировка, которая сделала ежедневные операции переключения более контролируемыми и снизила риск неправильных действий. операция.
Для защиты трансформатора заказчик выбрал конфигурацию вакуумного выключателя с релейная защита. Клиент нашел функцию автоматического отключения и четкую последовательность действий полезными для реагирование на аномальные текущие условия и одновременное упрощение повседневной эксплуатации.
Во время эксплуатации объекта клиенты особенно ценили систему пяти защитных блокировок. Необходимая последовательность между дверца кабеля, заземляющий выключатель и выключатель нагрузки сделали процедуры технического обслуживания более понятными и помогли предотвратить небезопасные ситуации. доступ к кабельному отсеку.
Чжэцзян Usune Electric Co., Ltd. создала комплексную систему управления в соответствии с качеством ISO 9001. Система менеджмента, Система экологического менеджмента ISO 14001 и Менеджмент охраны труда и техники безопасности ISO 45001. Система.
Чтобы соответствовать требованиям международного рынка, распределительные устройства Usune среднего напряжения прошли соответствующие испытания IEC и GB. стандартные типовые испытания и применимая продукция прошли сертификацию CE. Осуществляется строгий контроль качества на протяжении всего процесса производства, проверки и тестирования для обеспечения надежной работы при распределении электроэнергии по всему миру. приложения.
Механическая блокировка предотвращает неправильную последовательность переключений между выключателями нагрузки, автоматическими выключателями и заземлители. Оно помогает защитить операторов и оборудование во время эксплуатации и технического обслуживания.
Перед установкой клиенты должны проверить условия транспортировки, состояние индикатора давления, ручку управления. доступность и механическая работоспособность. О любых повреждениях или недостающих деталях следует немедленно сообщать.
Подходит для трансформаторных подстанций, промышленных предприятий, коммерческих объектов, инфраструктурных проектов и другие распределительные системы среднего напряжения 11 кВ, требующие надежной и безопасной эксплуатации.
Usune сочетает в себе технологию изоляции элегазом, механическую защитную блокировку, надежные рабочие механизмы и строгий контроль качества для обеспечения безопасного и компактного решения для современных распределительных сетей среднего напряжения 11 кВ.
