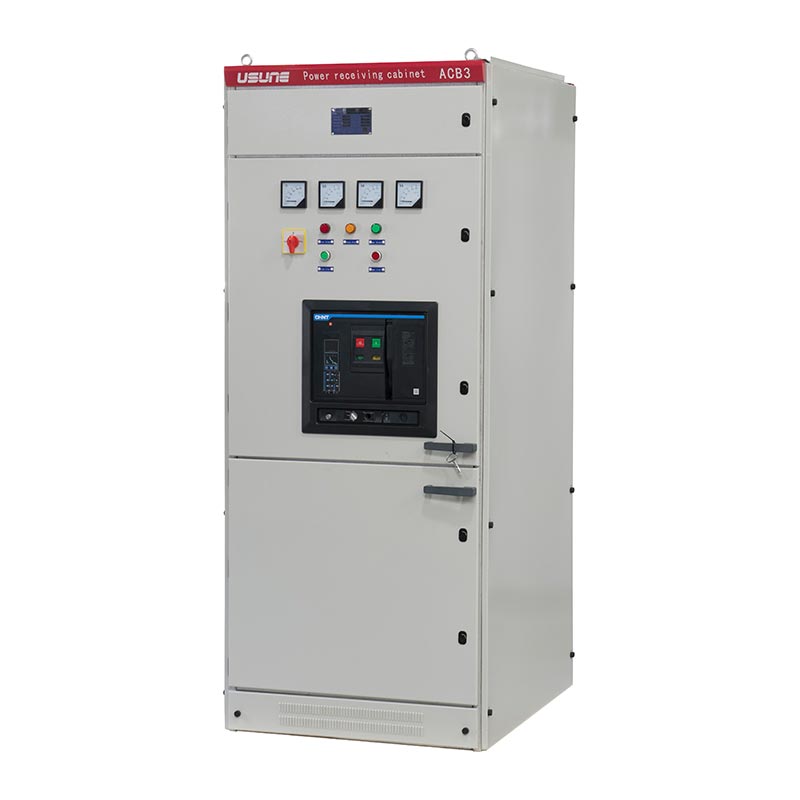

Шкаф распределительного устройства низкого напряжения фиксированного типа

Шкаф распределительного устройства фиксированного типа низкого напряжения Usune GGD специально разработан для систем распределения электроэнергии переменного тока частотой 50 Гц. с номинальным рабочим напряжением 380В и номинальным рабочим током до 3150А. Он служит основным центром управления. для силового, осветительного и распределительного оборудования, стабильно и эффективно реализуя функции распределения электроэнергии.

Этот продукт, разработанный в ответ на потребности энергетических секторов, потребителей и проектных подразделений, обладает передовыми технологии и является идеальной модернизацией традиционных низковольтных распределительных устройств. В качестве основного продукта ведущего китайского Производитель, он сочетает в себе надежную работу, безопасную эксплуатацию и удобное обслуживание, что делает его предпочтительным выбор для пользователей по всему миру, которые ищут надежного поставщика систем распределения электроэнергии низкого напряжения. Использование производства возможности передовых китайских заводов, качество гарантировано.

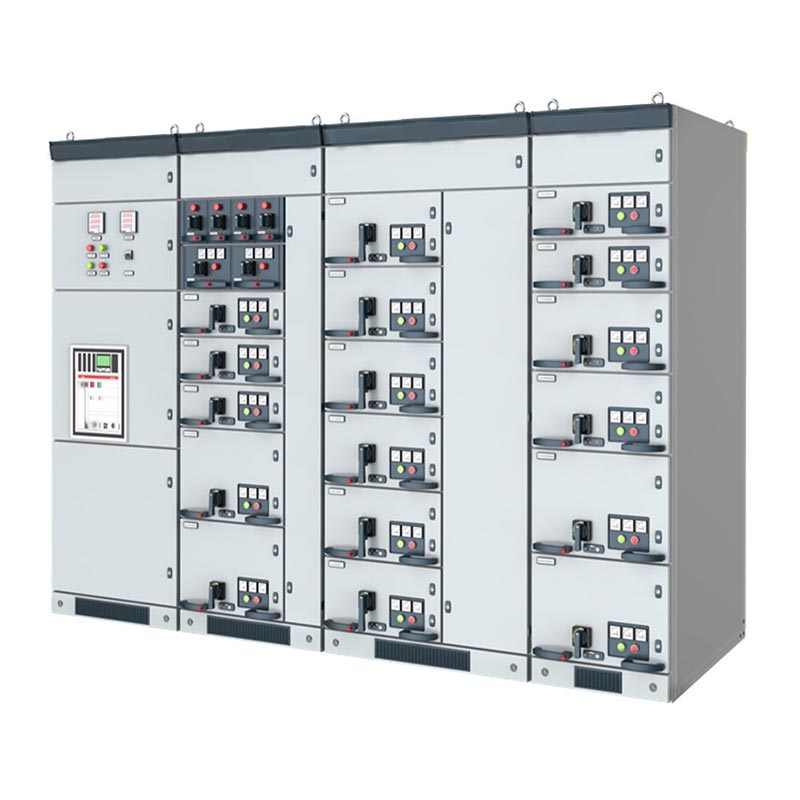

Распределительное устройство низкого напряжения

Распределительное устройство среднего напряжения

Основные технические параметры

1. Номинальная частота: 50 Гц
2. Номинальное рабочее напряжение: 380 В переменного тока.
3. Номинальный рабочий ток: до 3150А.
4. Применимые стандарты: IEC439, GB 7251, IEC60056 и т. д.
5. Степень защиты: IP30–IP54 (настраиваемый).
6. Разрывная способность: высокая, отличная динамическая и термическая стабильность.

Соответствие и гарантия качества

1. Международные стандарты

Шкаф распределительного устройства стационарного типа низкого напряжения полностью соответствует основным международным электротехническим стандартам, гарантируя глобальная применимость и надежность. К этим стандартам относятся: IEC60056 (высоковольтные автоматические выключатели переменного тока), IEC60099. (Металооксидные разрядники переменного тока без зазоров), IEC60129 (разъединители переменного тока и заземлители), IEC60185 (Трансформаторы тока), IEC60186 (Трансформаторы напряжения) и IEC60298 (Распределительное устройство переменного тока в металлическом корпусе 1–50 кВ).

2. Национальные и отраслевые стандарты

Распределительное устройство соответствует строгим китайским национальным и отраслевым стандартам, в том числе: GB/T7251.12-2013 (Низковольтное оборудование). распределительные устройства и устройства управления), GB1207 (Трансформаторы напряжения), GB1208 (Трансформаторы тока), GB50150-2006 «Стандарт приемочных испытаний электрооборудования в электроустановках» и DL/T 5004-2004 «Технические Технические условия на проектирование систем постоянного тока в энергетике».

3. Тщательное тестирование и проверка.

- Визуальный осмотр: проводится комплексный визуальный и размерный осмотр стиля шкафа. размеры, конструктивное решение, а также выбор, компоновка, электропроводка, процесс монтажа и покрытие поверхности. внутренних компонентов для обеспечения соответствия техническим требованиям, ведется учет.

- Заводские испытания: каждое распределительное устройство проходит заводские испытания и проверки в соответствии с действующими национальными и отраслевые стандарты перед отправкой с завода, а подлинные протоколы испытаний предоставляются, чтобы гарантировать, что продукт соответствует стандартам перед доставкой.

Требования к операционной среде

1. Температура окружающей среды: от -5℃ до +40℃, средняя температура за 24 часа ≤ +35℃.
2. Высота: ≤ 2000 м (установка внутри помещения)
3. Относительная влажность: ≤ 50% при +40℃, может быть снижена при низких температурах (например, ≤ 90% при +20℃), учитывая конденсация из-за перепадов температуры.
4. Угол установки: Угол с вертикальной плоскостью ≤ 5°.
5. Требования к окружающей среде: отсутствие сильной вибрации, ударов и агрессивных веществ; особые требования можно договориться с производителем.

Основные преимущества производительности

1. Высокая разрывная способность и высокая стабильность.

Прочная конструкция, способная выдерживать большие токи короткого замыкания и стабильная работа в экстремальных условиях. электрические условия.

2. Гибкая конфигурация

Модульные электрические решения поддерживают различные комбинации, доступно несколько серий, адаптируемых к различным сценарии применения.

3. Практичный и прочный

Новая структура, высокий уровень защиты, пыле-, влагонепроницаемость и ударопрочность, продлевают срок службы.

4. Безопасный и простой в обслуживании.

Четкая компоновка, легкодоступные компоненты, удобное управление, сокращение времени простоя и упрощение обслуживания. 5. Широкая применимость: широко применяется на электростанциях, подстанциях, заводах, коммерческих зданиях и инфраструктурные проекты.

Реальные примеры применения

Пример 1: Проект распределения электроэнергии для крупной угольной шахты

1. Предыстория проекта. Крупной угледобывающей группе требовалась надежная низковольтная система распределения электроэнергии для подземное горнодобывающее оборудование и наземные сооружения, работающие в суровых условиях, таких как пыль, влажность и вибрация.
2. Решение: Компания Usune предоставила 36 низковольтных распределительных шкафов фиксированного типа серии GGD со степенью защиты IP54. защита и виброустойчивый монтаж.
3. Результаты применения: Стабильная работа более 5 лет без серьезных электрических сбоев; частота технического обслуживания снижено на 30% по сравнению со старым оборудованием; отсутствие происшествий с электробезопасностью, повышение эффективности добычи полезных ископаемых.

Случай 2: Проект модернизации городской подстанции

1. Предыстория проекта: Муниципальной подстанции необходимо было модернизировать стареющую систему распределения электроэнергии, требующую повышение мощности и надежности электроснабжения для удовлетворения потребностей населения и предприятий в электроэнергии.
2. Решение: было использовано распределительное устройство Usune GGD с номинальным током 3150 А, объединяющее интеллектуальный мониторинг и функции защиты.
3. Эффекты от применения: мощность распределения электроэнергии увеличена на 40%, что соответствует пиковому спросу на электроэнергию; время реакции на ошибку снижено на 60%, уменьшив продолжительность отключения электроэнергии; соответствует государственным сетевым стандартам, достигая превосходных принятие.

Технические характеристики

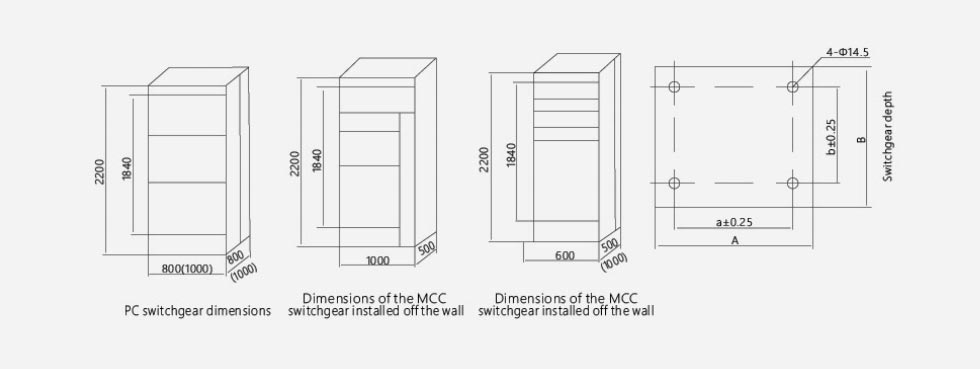

Внешний размер продукта

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Q1: Какова степень защиты низковольтного распределительного шкафа фиксированного типа Usune GGD и как он адаптирован? в разные среды?

О: Стандартная степень защиты — IP30, можно увеличить до IP54. Более высокие степени защиты (например, IP54) — пыль и влагостойкий, подходит для шахт, заводов и влажных помещений; для агрессивных сред, Антикоррозийные покрытия и специальные материалы доступны для удовлетворения индивидуальных потребностей.

В2: Каков срок службы продукта и какое плановое обслуживание требуется?

О: нормальный срок службы составляет 15-20 лет. Плановое техническое обслуживание включает в себя: ежеквартальную очистку от пыли, проверку креплений. и рабочее состояние компонента; Ежегодное комплексное тестирование сопротивления изоляции и функция защиты калибровка. Правильное техническое обслуживание может продлить срок службы и обеспечить стабильную работу.

В3: Может ли Usune предоставить индивидуальные решения для специального напряжения/тока или конструкций?

А: Да. Как профессиональный производитель, мы предлагаем полный спектр услуг по индивидуальной настройке: регулировка номинального напряжения (220 В/400 В). и ток (до 3150 А), изменение размеров, компоновки и функций компонентов; наша инженерная команда будет работать тесно сотрудничать для разработки индивидуальных решений, соответствующих стандартам IEC/GB.
