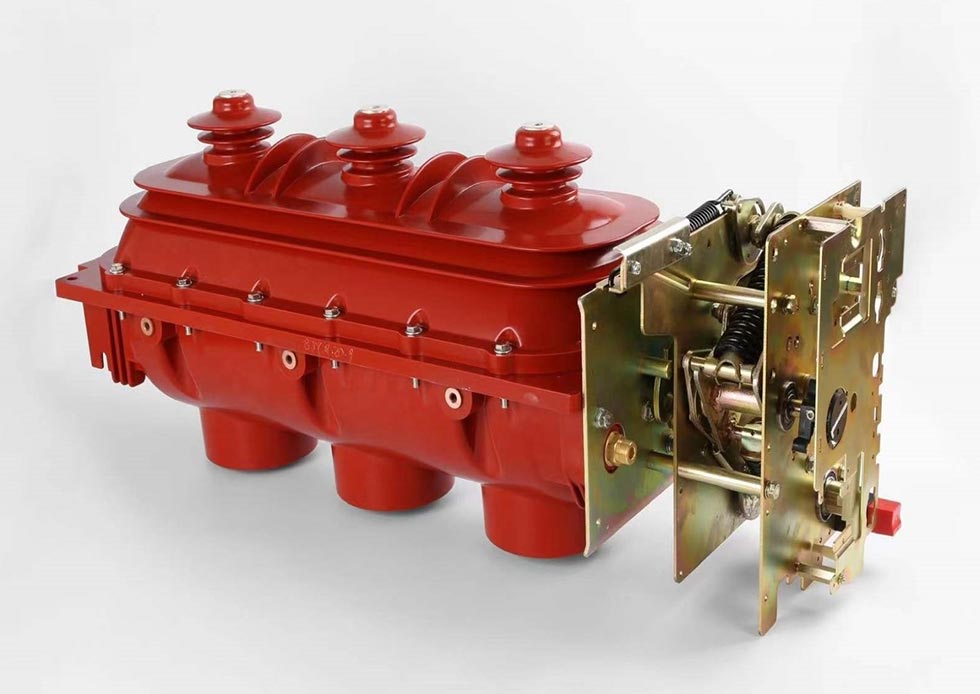

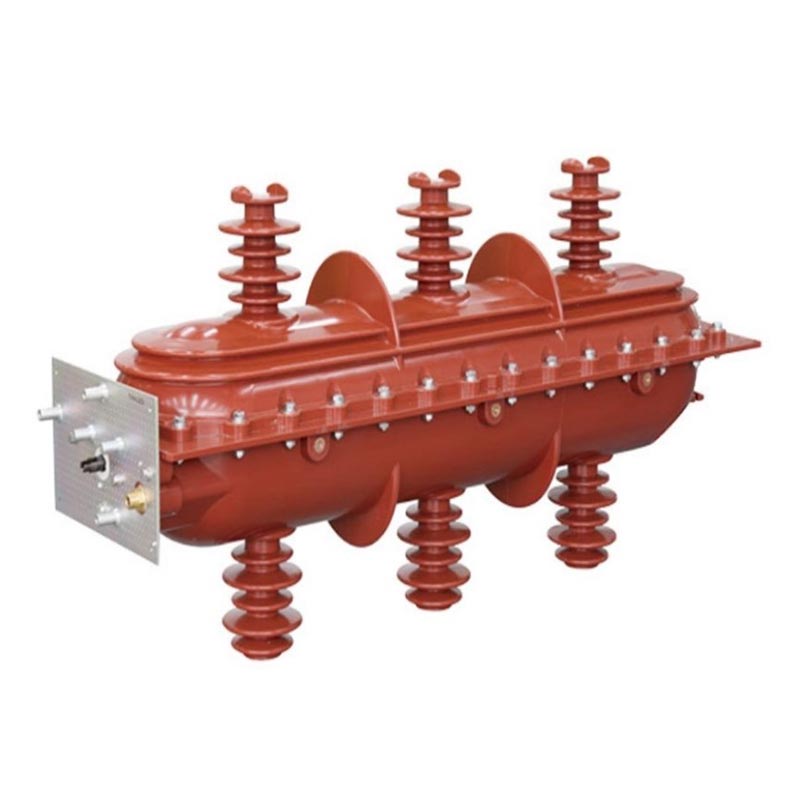

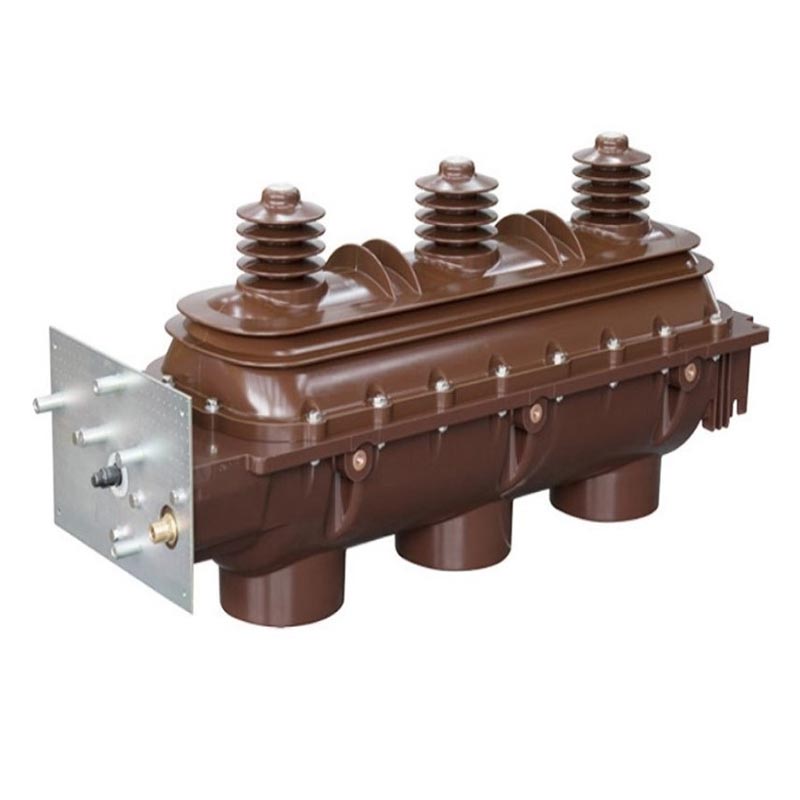

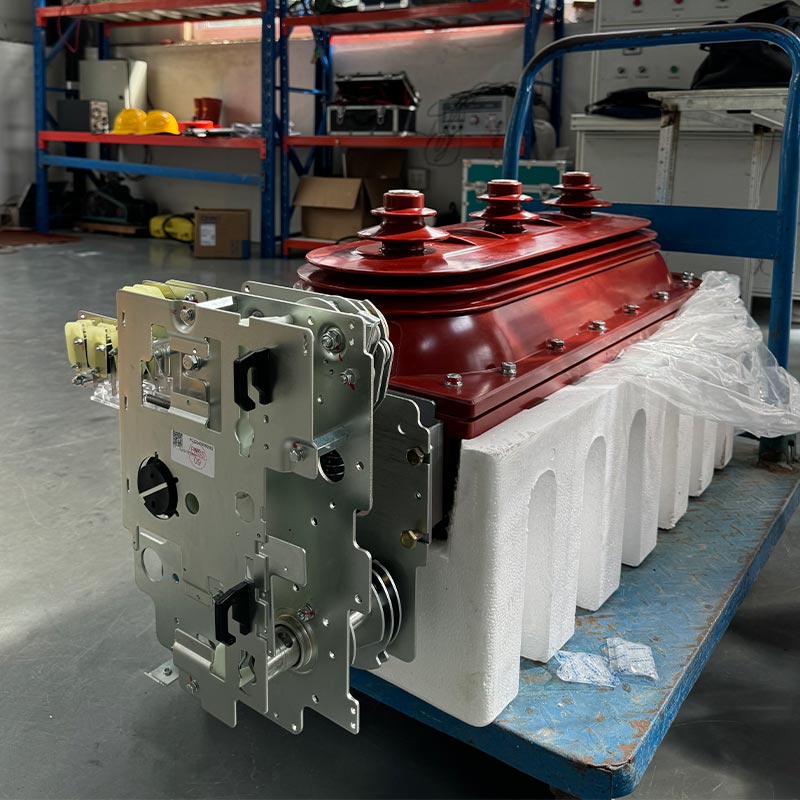

Внутренний переключатель нагрузки SF6

Выключатель нагрузки Usune Indoor SF6 — это новое поколение высоковольтных распределительных устройств, специально разработанных для использования внутри помещений. сценарии распределения электроэнергии. Разработанный профессиональной командой исследований и разработок Usune, он прошел комплексную проверку. тестирование и его производительность соответствуют стандартам GB3804, GB16926, IEC60265 и IEC60420.

Как профессиональный производитель высоковольтного электрооборудования, Usune имеет стандартизированные производственные предприятия в Китай, оснащенный передовым производственным оборудованием и строгими процессами контроля качества, гарантирует, что каждый продукт соответствует стандартам. В изделиях используется газ SF6 в качестве изоляционной и дугогасительной среды, что дает такие преимущества, как высокая прочность изоляции, эффективное гашение дуги, компактная конструкция и длительный срок службы. решение проблем плохой стабильности и высоких затрат на техническое обслуживание традиционных переключателей нагрузки.

Основные технические параметры

1. Применимые системы: трехфазный переменный ток 10 кВ, 12 кВ, 24 кВ, 36 кВ, 50/60 Гц.
2. Дугогасящая среда: газ SF6 (инертный, нетоксичный, с высокой электроотрицательностью, высокоэффективный на миллисекундном уровне). гашение дуги)
3. Рабочий механизм: Пружинный механизм (стандартное ручное накопление энергии, опциональное электрическое открытие и закрытие для дистанционного управления)
4. Рабочее состояние: Трехпозиционная дугогасительная камера: «Закрыто-Открыто-Земля».
5. Характеристики уплотнения: специальная конструкция динамического и статического уплотнения, оснащенная манометром для измерения в режиме реального времени. мониторинг

Область применения

Внутренние выключатели нагрузки SF6 широко используются в сценариях распределения электроэнергии внутри помещений, таких как промышленность и горнодобывающая промышленность. предприятия, высотные здания, городские жилые районы, подстанции, крупные торговые центры, аэропорты, метро и больницы для переключения токов нагрузки, цепей управления и защиты, а также распределительных трансформаторов; когда оснащены сенсорным фронтальным разъемом для кабеля на выходе, они особенно подходят для кабельного ответвления (соединительные) коробки.

Основные технические параметры

Конструктивные особенности и преимущества безопасности

1. Превосходная изоляция и дугогасящая конструкция.

Верхняя и нижняя оболочки отлиты под давлением из эпоксидной смолы, образуя герметичную, газонаполненную внутреннюю полость, которая эффективно изолирует внешнюю среду. Трехпозиционная дугогасительная камера завершает закрывание, операции открытия и заземления выполняются поэтапно посредством вращения общего подвижного контакта, обеспечивая четкую статус и надежная работа. Газ SF6 обладает высокой диэлектрической прочностью и отличными характеристиками гашения дуги. быстрое гашение дуги, возникающей при переключении.

2. Надежное уплотнение и контроль давления.

Внутренний выключатель нагрузки SF6 использует специальную конструкцию динамического и статического уплотнения, обеспечивающую превосходную герметизацию. производительность и предотвращение утечки газа SF6. Манометр давления расположен на видном месте в коробке механизма для контроля давление газа в режиме реального времени, что способствует своевременному обнаружению операторами потенциальных опасностей.

3. Комплексные защитные блокировки.

Между выключателем нагрузки и заземлителем, а также между заземлитель и передняя дверца (для шкафного электрораспределения), предотвращающие сбои в работе и обеспечивающие безопасность персонала и оборудования. На выпускном конце имеется выравнивающая защитная крышка для повышения изоляционные характеристики.

4. Гибкая эксплуатация и компактный дизайн.

Стандартная конфигурация включает ручной подпружиненный приводной механизм; опциональное электрическое открытие и закрытие позволяет осуществлять дистанционное управление. Компактная конструкция и небольшая занимаемая площадь делают его подходящим для высотных зданий, небольших подстанции и другие приложения с ограниченным пространством для установки.

Условия использования

1. Нормальные условия эксплуатации.

- Температура окружающей среды: -25℃～+40℃.
- Высота над уровнем моря: не более 2000 м.
- Влажность: Среднесуточная относительная влажность <95%, среднемесячная <90%; Среднесуточное давление пара ≤2,2 кПа, среднемесячное значение ≤1,8 кПа

2. Особые условия эксплуатации

В соответствии со стандартом GB/T11022-1999, внутренний выключатель нагрузки Sf6 должен работать в нормальных условиях. Если условия эксплуатации не соблюдены (например, высота более 2000 м, чрезмерная температура и влажность и т. д.), пожалуйста, заранее проконсультируйтесь с производителем, чтобы обеспечить нормальную работу изделия.

Реальный пример применения

Практический пример: Проект распределения электроэнергии в городских метрополитенах Китая

Ключевой линии метро требуются надежные внутренние высоковольтные выключатели нагрузки для системы распределения электроэнергии на станциях. требующие высокого уровня безопасности, стабильности и компактности оборудования. Для этого проекта был выбран Usune FLN36-12D. модель, компактная конструкция которой подходит для ограниченного пространства метро. Его надежная герметизация и Дугогасящие свойства обеспечивают стабильную работу во влажной подземной среде. С момента его ввода в эксплуатацию в 2024 году он не потерпел ни одного сбоя и получил высокую оценку владельца проекта.

Часто задаваемые вопросы

Вопрос 1: Что делать, если манометр газа SF6 на переключателе показывает ненормальные показания?

A1: Немедленно прекратите использование переключателя, чтобы избежать повреждения оборудования или несчастных случаев. Сначала проверьте отсутствие утечек газа. Если утечек нет, дождитесь восстановления температуры и понаблюдайте, придет ли давление в норму. Если там Если есть утечка или давление невозможно восстановить, немедленно обратитесь в службу послепродажного обслуживания Usune. Производитель направит профессиональных технических специалистов для решения этой проблемы.

Вопрос 2: Можно ли использовать внутренний выключатель нагрузки Usune SF6 на высоте более 2000 м над уровнем моря?

A2: нормальная рабочая высота не превышает 2000 м. Увеличение высоты повлияет на эффективность изоляции. Если использовать в В условиях высокогорья проконсультируйтесь с Усуне заранее. Как профессиональный поставщик, мы можем предоставить индивидуальные решения и отрегулируйте конструкцию изоляции для обеспечения стабильной работы.

Вопрос 3. Как часто продукт требует технического обслуживания и каковы его основные элементы?

A3: В нормальных условиях комплексное техническое обслуживание рекомендуется проводить каждые 1–2 года. Основные элементы включают в себя: (1) Проверка давления элегазового газа и герметичности; (2) Проверка надежности механических блокировок; (3) Очистка переключателя и поверхности коробки механизма; (4) Проверка точности указателей положения; (5) Проверка рабочего механизма и добавляя смазку по мере необходимости. Для получения более подробной информации обратитесь к руководству по эксплуатации продукта или обратитесь в службу послепродажного обслуживания. Усуне также обеспечивает профессиональное обучение техническому обслуживанию.

Приверженность бренду и послепродажное обслуживание

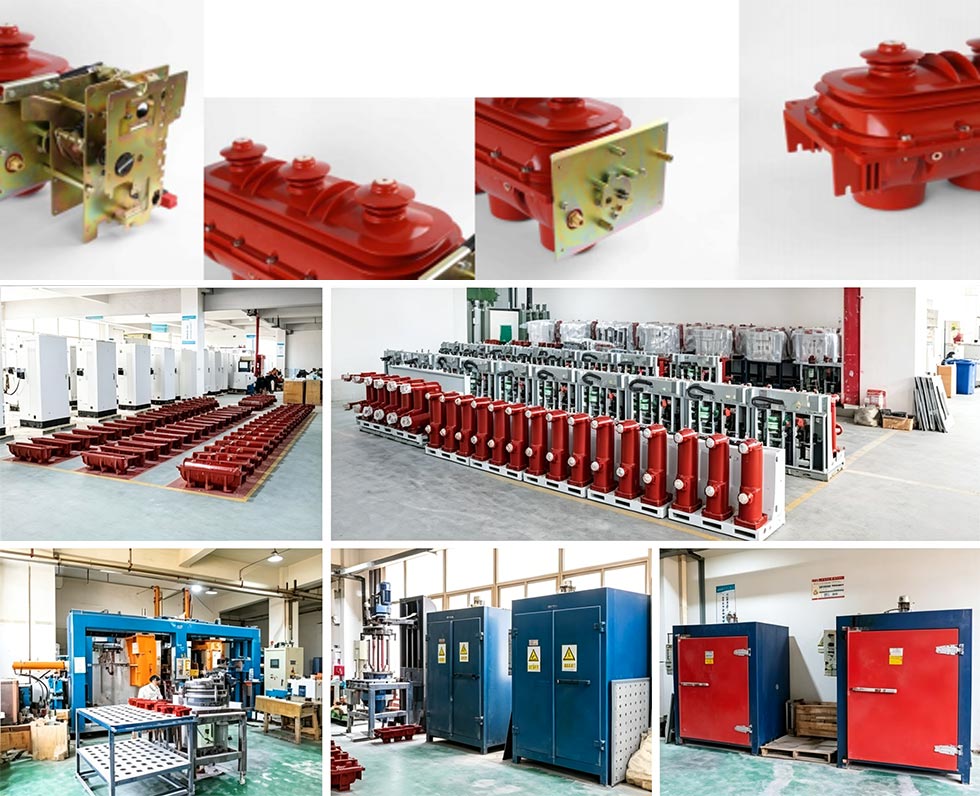

Являясь профессиональным производителем и поставщиком высоковольтного электрооборудования, компания Usune стандартизировала производство. заводы в Китае. Придерживаясь принципа «Качество прежде всего, безопасность прежде всего», вся продукция проходит строгий контроль качества. проверка перед отправкой с завода, соответствие соответствующим стандартам сертификации для обеспечения авторитетности продукции и надежность.

Мы предоставляем комплексное послепродажное обслуживание, включая руководство по установке, вводу в эксплуатацию, техническому обслуживанию и техническая подготовка. Наша команда послепродажного обслуживания состоит из опытных профессиональных технических специалистов, которые оперативно реагируют на потребности и предлагать эффективные решения. Мы всегда поддерживаем основную концепцию «Все для безопасного использования электроэнергии» и работать с пользователями над созданием безопасной и стабильной среды распределения электроэнергии.
