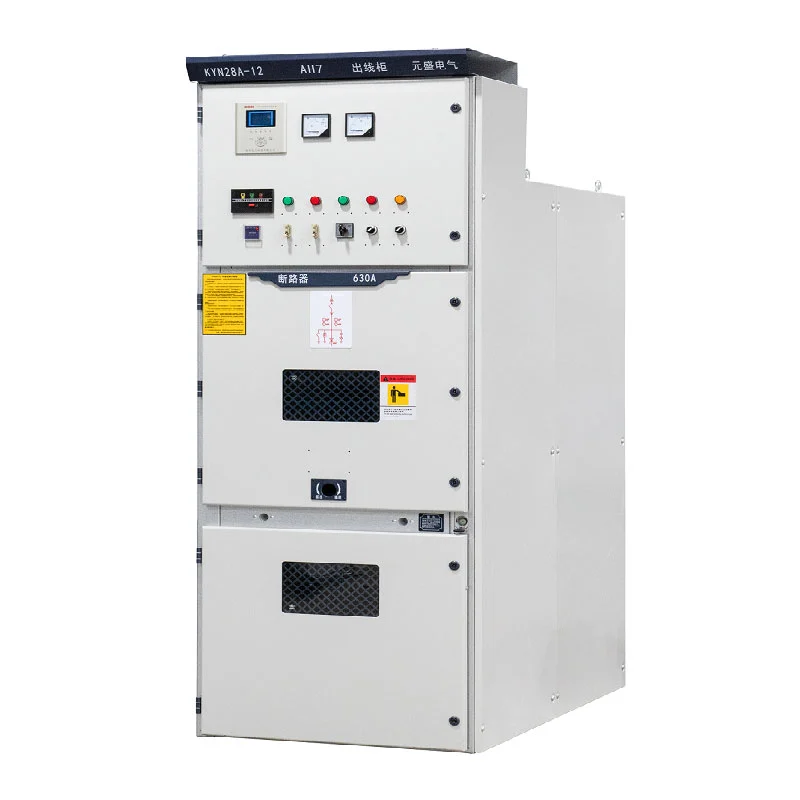

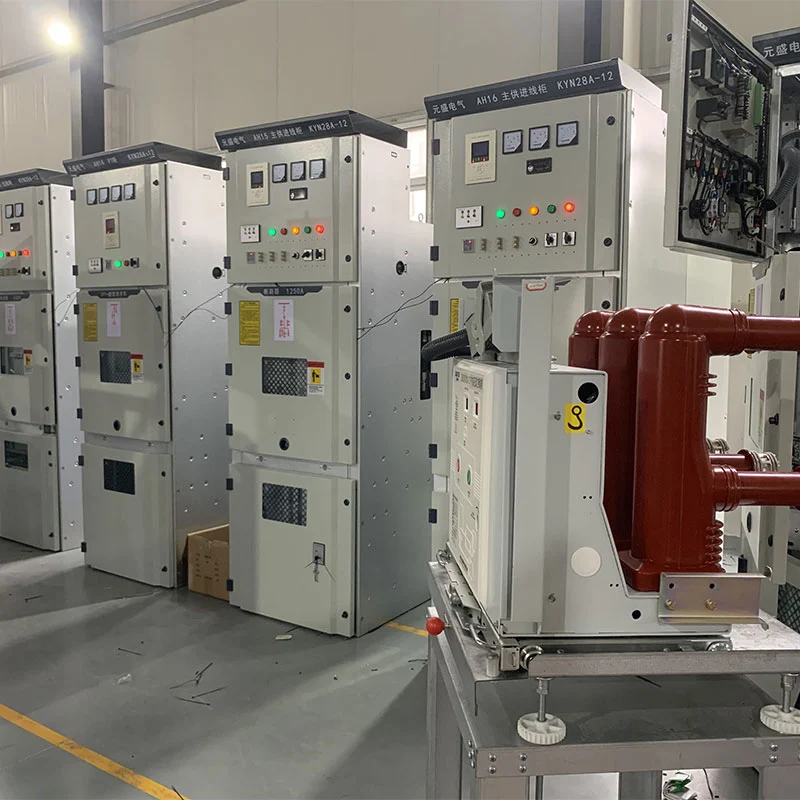

Распределительное устройство среднего напряжения Kyn28

Целевые пользователи и соблюдение требований

Эта платформа предназначена для EPC-подрядчиков, оптовых продавцов электротехники, подстанций, промышленных объектов и инфраструктурных проектов, которым требуется универсальное решение для распределения среднего напряжения внутри помещений. Деятельность Usune регулируется стандартами ISO 9001, ISO 14001 и ISO 45001. Производство соответствует соответствующим директивам IEC и GB, а маркировку CE можно приобрести в соответствующих регионах.

Методология спецификации

Выбор подходящего распределительного устройства среднего напряжения начинается с анализа самой электрической сети. Предварительное проектирование обычно включает проверку напряжения системы, частоты, пикового тока нагрузки, величины короткого замыкания, подсчета фидеров, защитных требований, схемы прокладки кабелей и факторов окружающей среды. Usune оценивает эти конкретные детали проекта, чтобы предложить оптимизированную конфигурацию, избегая общих спецификаций. Этот индивидуальный процесс выбора жизненно важен для подстанций, заводов и энергетической инфраструктуры, где одновременно работают несколько цепей среднего напряжения.

Технические характеристики и производительность

Стандартные сборки рассчитаны на уровни среднего напряжения от 3,6 кВ до 12 кВ, с продолжительной нагрузкой по току от 630 А до 3150 А. Устойчивость к короткому замыканию предлагается на уровнях — 25 кА, 31,5 кА, 40 кА и 50 кА — при этом выбор определяется расчетным током повреждения сети, а не только обычной нагрузкой. Согласование номинального тока и силы короткого замыкания с входным и выходным оборудованием обеспечивает слаженную работу системы.

Системная архитектура и координация

Целостная распределительная система среднего напряжения редко опирается на шкафы одного типа; Входящие линии, отходящие линии, трансформаторы, устройства измерения, измерения напряжения и шинные соединения требуют различных функций. Распределительное устройство среднего напряжения Kyn28 может быть собрано для объединения входящих, отходящих, PT, измерительных, секционирующих устройств и изолирующих блоков в единой электрической сети. Такая гибкость гарантирует, что физическое расположение напрямую отражает утвержденную однолинейную схему.

Защитная интеграция

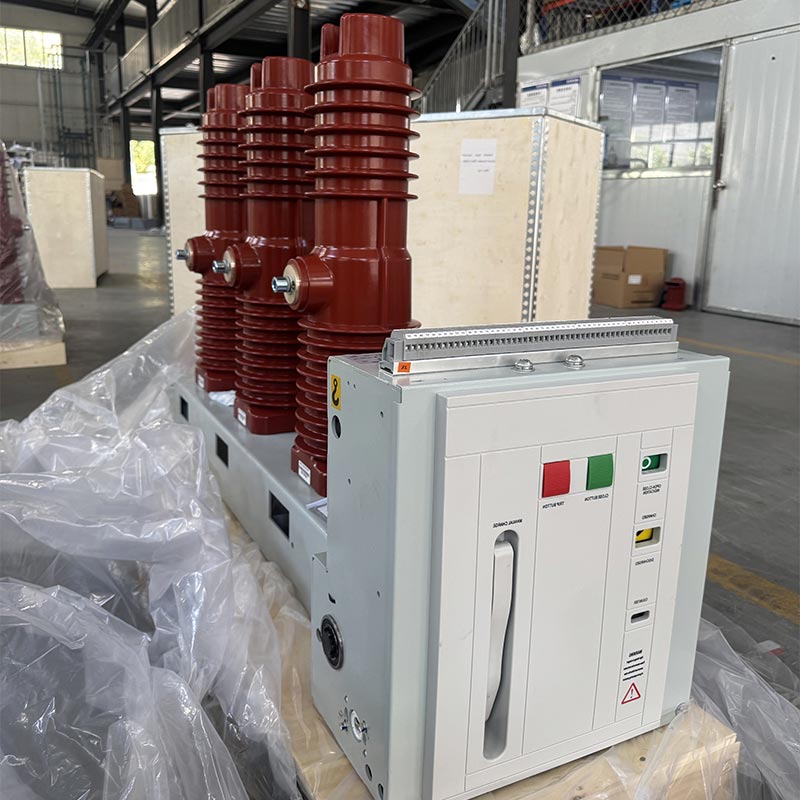

Защита среднего напряжения требует общесистемного подхода, обеспечивающего гармонию между распределительными устройствами, автоматическими выключателями, реле, трансформаторами, кабелями и вышестоящими устройствами. Распределительное устройство среднего напряжения Kyn28 поддерживает интеграцию указанных элементов защиты и управления. Вакуумный автоматический выключатель обеспечивает первичное переключение, а соответствующее реле и схема управления настраиваются в соответствии с электрической схемой. Usune сотрудничает с клиентами для синхронизации конфигурации шкафа с защитной документацией, что крайне необходимо для EPC-проектов.

Механическая конструкция и компоновка

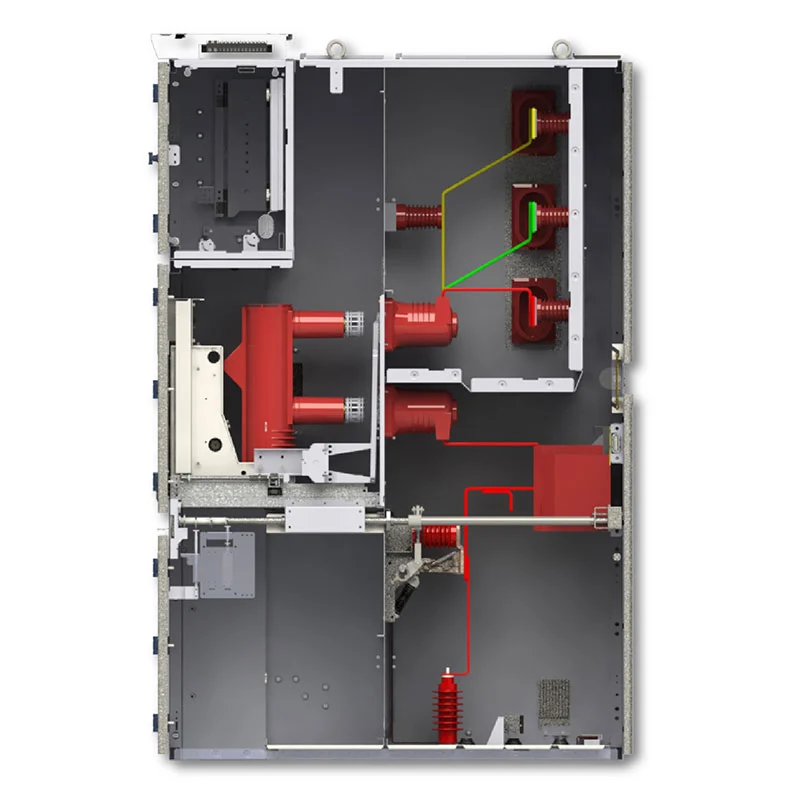

Оборудование имеет металлический корпус с отдельными зонами для первичных компонентов, шин, кабельных наконечников и вторичных элементов управления. Такое внутреннее зонирование устанавливает четкую структуру установки и позволяет гармонировать всей линейке с кабельными трассами, проводкой управления, рабочим пространством и размерами помещения. В проектах с несколькими шкафами расположение определяется количеством цепей и функциональными требованиями, а не рассматривается каждый отсек как отдельный продукт.

Подготовка площадки и экологические ограничения

Перед заказом необходимо оценить состояние электрощитового помещения, включая доступную площадь, ориентацию кабельного ввода, пространство для обслуживания, температуру, влажность, высоту над уровнем моря, вентиляцию и маршруты перемещения оборудования. Стандартное распределительное устройство среднего напряжения Kyn28 предназначено для использования внутри помещений и работает при температуре от -15°C до +40°C, при этом средняя дневная относительная влажность не должна превышать 95 %, а среднемесячная относительная влажность не должна превышать 90 %. Особые условия или места на большой высоте требуют предварительной консультации с Usune для корректировки электрических параметров и параметров изоляции.

Основные функциональные модули

Входящие отсеки соединяют источник среднего напряжения с системой шин с номинальным током, защитой, измерением и кабелями, адаптированными к восходящей сети. Отходящие отсеки подают электроэнергию на трансформаторы, двигатели или технологические нагрузки, размеры которых соответствуют графику нагрузки проекта. PT и ячейки измерения облегчают преобразование напряжения и мониторинг энергии. Секционирование шины позволяет управлять соединением или разделением секций шины, повышая гибкость сети.

Отраслевые развертывания

На подстанциях распределительное устройство среднего напряжения Kyn28 организовано вокруг входных источников, питающих трансформаторов, отходящих цепей и сегментации шин по однолинейной схеме. Производственные предприятия используют его для поставки производственных линий, двигателей, компрессоров и насосов с питателями различной мощности. Горнодобывающая деятельность выигрывает от его способности управлять распределенными тяжелыми нагрузками, такими как вентиляция и технологическое оборудование. Коммерческие высотные здания и большие здания интегрируют его для структурированного приема электроэнергии и нескольких трансформаторных источников питания, соответствующих ограничениям электрооборудования.

Технические характеристики

Окончательная спецификация должна быть подтверждена в соответствии с проектным напряжением, током нагрузки, уровнем неисправности, защитой. схема, расположение кабелей и условия установки.

Помощь в закупках и время выполнения заказа

Имея более 14 лет опыта в производстве электрооборудования, Usune предлагает техническую поддержку для проектных закупок среднего напряжения. Клиенты предоставляют однолинейные схемы, характеристики напряжения/тока/короткого замыкания, количество шкафов, функциональные потребности и условия на объекте; Затем Usune помогает в технической проверке и настройке. Производство стандартных установок обычно занимает 15–20 дней после подтверждения и оплаты, хотя фактическая доставка зависит от сложности проекта и объема заказа.

Внешний размер продукта

Проект запуска ракеты Cas-space

Серия KYN28 была выбрана для развертывания в проекте запуска ракеты Cas-space. В отличие от стандартных коммерческих объектов или производственных предприятий, аэрокосмическая инфраструктура обычно включает в себя множество специализированных электрических устройств и вспомогательных систем, распределенных по различным зонам. В результате решения по распределению среднего напряжения должны быть согласованы с комплексной энергетической архитектурой объекта.

В этом конкретном проекте распределительное устройство рассматривалось как основной компонент более широкой распределительной сети объекта, охватывающей прием электроэнергии, распределение фидеров, защитные меры и потребности в электрическом управлении. Этот случай иллюстрирует компетентность Usune в выполнении специализированных инженерных задач, в которых оборудование среднего напряжения должно быть синхронизировано с индивидуальными электрическими потребностями, а не предоставляться в виде универсального стандартного шкафа.

Стандарты и тестирование

Usune использует целостную структуру управления, которая объединяет обеспечение качества, надзор за производством, соблюдение экологических требований, а также охрану труда и технику безопасности во всех рабочих процессах производства и контроля.

Предприятие получило сертификаты ISO 9001, ISO 14001 и ISO 45001. Конструкции продуктов соответствуют соответствующим спецификациям IEC и GB, а соответствие CE доступно для соответствующих конфигураций моделей.

Перед поставкой каждая единица оборудования проходит систематические проверки и функциональные испытания, в ходе которых тщательно проверяются ключевые компоненты, структурная сборка, электрические подключения и готовое устройство. Пакеты документации, включающие технические паспорта и сертификаты испытаний, могут быть выданы в соответствии с индивидуальными требованиями проекта.

Часто задаваемые вопросы

Какая информация необходима для выбора?

Основная информация включает напряжение системы, частоту, номинальный ток, уровень короткого замыкания, количество входящих и отходящие цепи, требования к защите, расположение кабелей и условия монтажа.

Какие номиналы напряжения доступны?

Предоставленная конфигурация поддерживает системы 3,6 кВ, 7,2 кВ и 12 кВ. Окончательное номинальное напряжение должно быть подтверждено. в соответствии с электрической сетью заказчика.

Может ли Usune настроить модельный ряд по однолинейной схеме?

Да. Usune может просмотреть электрическую схему клиента и настроить функции и номиналы шкафа в соответствии с требования проекта.

Можно ли использовать оборудование на подстанциях?

Да. Его можно настроить для входящей мощности, фидеров трансформаторов, отходящих цепей, измерения, измерения напряжения, и секционирование шин на внутренних подстанциях.

Каким стандартам следует Usune?

Продукты Usune разработаны в соответствии с применимыми стандартами IEC и GB. Компания работает по стандарту ISO 9001, ISO Системы управления по стандартам 14001 и ISO 45001 с сертификацией CE, доступной для соответствующих рынков.

Можно ли предоставить техническую документацию?

Да. Usune может предоставить технические спецификации, отчеты об испытаниях, документацию по продукту и другую информацию, связанную с проектом. документы по требованиям заказчика.

Каков нормальный период производства?

Производство стандартных конфигураций обычно занимает около 15–20 дней после технического подтверждения и оплаты. фактическое расписание зависит от конфигурации и количества.

Запросить техническое предложение

Если вы покупаете распределительное устройство среднего напряжения Kyn28, укажите однолинейную схему, напряжение системы, номинальное значение. ток, уровень короткого замыкания, количество шкафов, требования к фидеру, требования к защите и монтажу. условия.

Usune может оценить электрические требования и предоставить подходящую конфигурацию распределительного устройства среднего напряжения для ваш проект.
