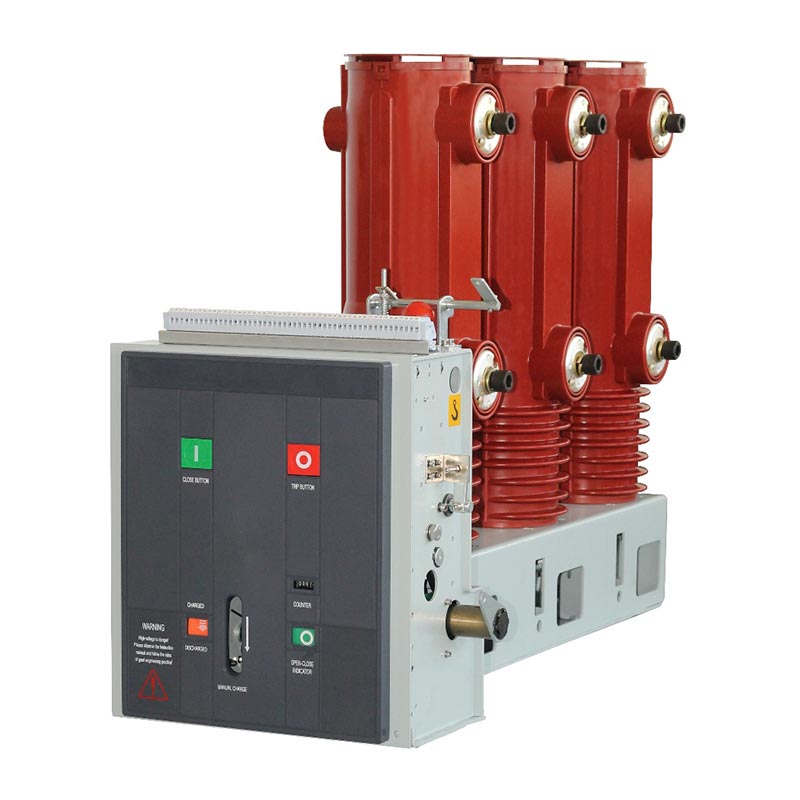

Внутренний вакуумный выключатель с боковым креплением

Внутренний вакуумный выключатель Usune с боковым креплением представляет собой стационарное распределительное устройство высокого напряжения, в основном используемое в стационарных распределительное устройство. Может использоваться самостоятельно или интегрироваться в системы электроснабжения кольцевых сетей, коробчатые трансформаторы, и различные нестандартные системы электропитания. Его основное преимущество заключается в технологии вакуумного гашения дуги. избежание загрязнения и ущерба, вызванного традиционными дугогасительными средствами, эффективно улучшая электроснабжение безопасность и стабильность. Этот продукт независимо разработан и изготовлен фабрикой Usune со зрелыми производственные процессы и строгий контроль качества, обеспечивающие стабильную и надежную работу в различных сложных условиях. условия.

Стандарты и полномочия на продукцию Чтобы обеспечить надежность и соответствие продукции, пылесос Usune для помещений с боковой установкой Автоматический выключатель строго соответствует авторитетным отечественным и международным стандартам, включая GB/T1984-2014 «Высокая Автоматические выключатели напряжения», JB3855-1996 «Вакуумные автоматические выключатели высокого напряжения для внутреннего применения 3,6–40,5 кВ» и DL/T403-2000 «Технические условия заказа вакуумных выключателей 12–40,5 кВ» и соответствует соответствующим требованиям МЭК62271-100:2008. Каждый продукт проходит строгий заводской контроль перед отправкой с завода, а также все технические проверки. параметры соответствуют проектным требованиям, демонстрируя приверженность Usune качеству продукции и обеспечивая безопасное использование для пользователи.

Операционная среда и применимость

Внутренний вакуумный выключатель бокового монтажа легко адаптируется к различным средам и подходит для следующих условиях эксплуатации в помещении:

1. Температура окружающей среды: максимум +40℃, минимум -15℃.
2. Влажность окружающей среды: Среднесуточная относительная влажность ≤95%, среднемесячная ≤90%; Среднесуточное давление пара ≤22×10⁻³МПа, среднемесячное значение ≤1,8×10⁻³МПа
3. Высота над уровнем моря: не более 1000 м.
4. Сейсмическая интенсивность: не более 8 градусов.
5. Атмосферная среда: не содержит значительного количества пыли, дыма, коррозийных и легковоспламеняющихся газов, паров или солевых брызг. загрязнение.

Примечание. Если фактическая рабочая среда превышает вышеуказанные нормальные требования, проконсультируйтесь с профессиональный производитель Usune для настройки подходящего продукта.

Структура и функции

1. Общая структура

Внутренний вакуумный автоматический выключатель бокового монтажа имеет расположение рабочего механизма спереди назад, а дугогасительная камера. Основная токопроводящая цепь – трехфазная, напольного типа. Вакуумный прерыватель установлен продольно внутри трубчатого изолирующего цилиндра, изготовленного с использованием технологии APG из эпоксидной смолы. Это обеспечивает отличную защиту от утечки, значительно уменьшая накопление пыли на поверхности прерывателя, предотвращение влияния внешних факторов на его работу и обеспечение высоких изоляционных характеристик даже во влажных и сильно загрязненная окружающая среда.

2. Структура рабочего механизма

Приводной механизм представляет собой плоский пружинный механизм, обеспечивающий накопление ручной и электрической энергии. Рабочий двигатель установлен в переднем шкафу прерывателя. Шкаф разделен на пять сборок. пространство четырьмя промежуточными перегородками, в которых размещены компоненты хранения, передачи, отключения и буфера энергии. соответственно. Изделие объединяет прерыватель и приводной механизм в единую конструкцию, обеспечивая высокую степень соответствия рабочих характеристик механизма открыванию и закрыванию прерывателя требования. Это уменьшает количество ненужных промежуточных шагов, снижает потребление энергии и шум, а также улучшает эксплуатационная надежность.

Основные характеристики и технические параметры

Монтаж и ввод в эксплуатацию

1. Проверьте автоматический выключатель на наличие повреждений. В случае повреждения немедленно прекратите его использование.
2. Удалить загрязнения (особенно с изолирующей поверхности). Загрязнения, образующиеся во время транспортировки или хранение может повлиять на изоляционные характеристики продукта.
3. Вручную используйте автоматический выключатель для накопления энергии и выполнения операций включения/размыкания по мере необходимости. наблюдение за тем, в норме ли состояние накопления энергии и индикаторы положения закрытия/открытия.
4. Включите автоматический выключатель для накопления энергии и выполнения операций включения/выключения, используя рабочую мощность. питания, проверяя, в норме ли состояние накопителя энергии и индикаторы положения.

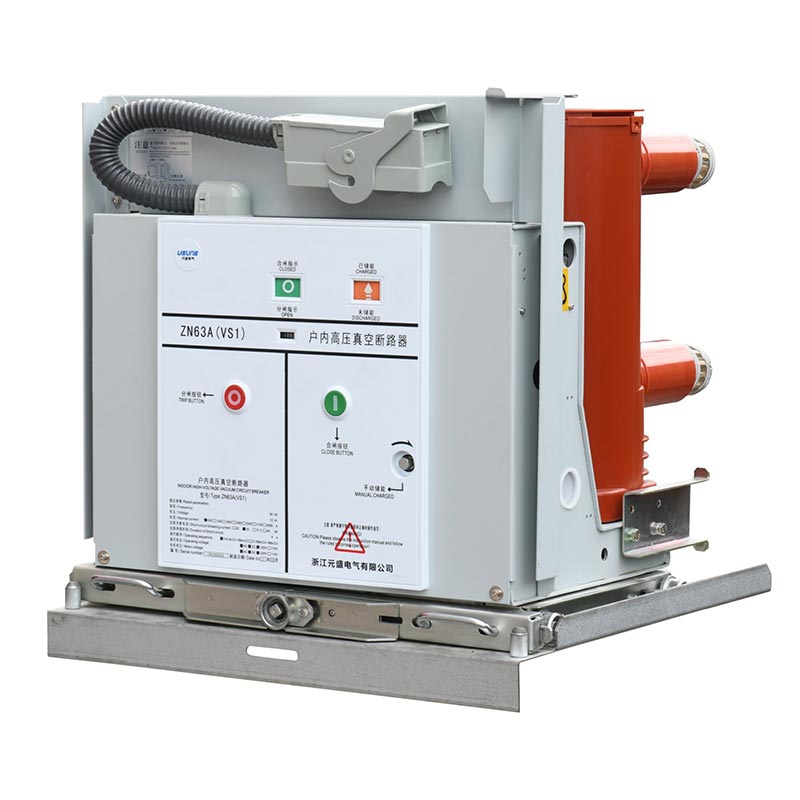

5. Эксплуатация автоматического выключателя с ручной тележкой: вставьте нажимную ручку в отверстие для толкания, поверните по часовой стрелке, чтобы выдвижение вперед и против часовой стрелки для втягивания с общим ходом нажатия 300±3 мм; в открытом положении плавно переместите его в рабочее или тестовое положение, повернув рукоятку 30 раз на средней скорости до щелчка, указывая, что он на месте (не прилагайте чрезмерную силу, чтобы не повредить толкающий механизм). В это время соответствующие индикаторы положения (S8, S9) будут активированы.

Примечание. При использовании устройства блокировки включения необходимо подключить источник питания цепи блокировки, чтобы разблокировать его. перед закрытием; при распаковке действуйте согласно требованиям к упаковке, приподняв колено выключателя убедиться, что нижний выходящий рычаг находится под нагрузкой, избегая сильных ударов и вибрации; снимите подъемное устройство, как необходимо перед размещением его в шкафу.

Практический пример применения

Пример: Крупный промышленный парк в Южном Китае приобрел 50 внутренних вакуумных выключателей боковой установки Usune (модель ВС1-12/1250-25) для системы распределения электроэнергии производственного цеха. В парке работают несколько производственных линий. поочередно, требуя частого переключения питания и высокой надежности при прерывании тока короткого замыкания. Поскольку монтаж и ввод в эксплуатацию в 2024 году, продукция стабильно работает 12 месяцев подряд без сбоев, эффективная защита и контроль энергосистемы, сокращение времени простоя оборудования и улучшение работы парка. эффективность производства. Являясь местным поставщиком в Китае, компания Usune предоставила полное руководство по установке на месте и послепродажное обслуживание, заслужившее высокую оценку клиентов.

Часто задаваемые вопросы

В1: Что делать, если фактическая рабочая среда автоматического выключателя превышает обычные требования?

A1: Если температура окружающей среды, влажность, высота над уровнем моря и т. д. превышают нормальные требования, обратитесь в сервисный центр. Производитель Usune, немедленно. Профессиональная техническая команда проведет обследование на месте и настроит решение продукта, адаптированное к особым условиям, чтобы обеспечить стабильную работу автоматического выключателя в особых условиях. условия. Как ответственный поставщик, Usune стремится предоставлять индивидуальные решения для каждого клиента.

Вопрос 2: Как обслуживать внутренний вакуумный выключатель Usune с боковой установкой, чтобы продлить срок его службы?

A2: Плановое техническое обслуживание в основном включает в себя три пункта: во-первых, регулярно очищайте изоляционную поверхность, чтобы предотвратить загрязнение. накопление, влияющее на характеристики изоляции; во-вторых, регулярно проверяйте состояние накопителя энергии, индикаторы открытия/закрытия и проводка, гарантирующая отсутствие ослаблений и повреждений; в-третьих, провести ручное и электрическое эксплуатационные испытания каждые 6 месяцев для проверки гибкости и надежности рабочего механизма. Кроме того, завод предоставляет подробное руководство по техническому обслуживанию и рекомендации по послепродажному обслуживанию, чтобы помочь пользователям обслуживать продукт. научно.
