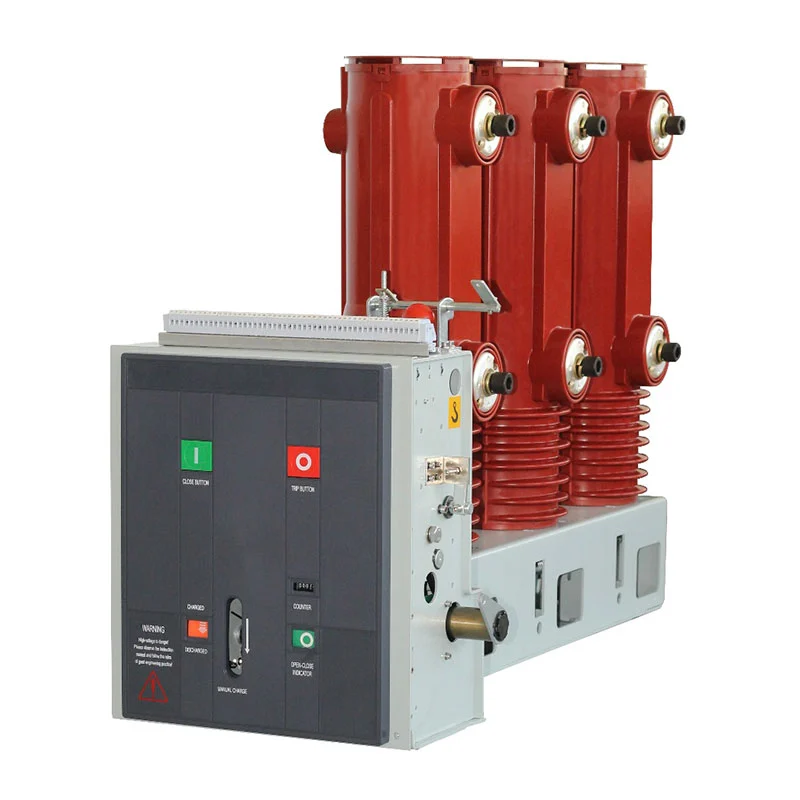

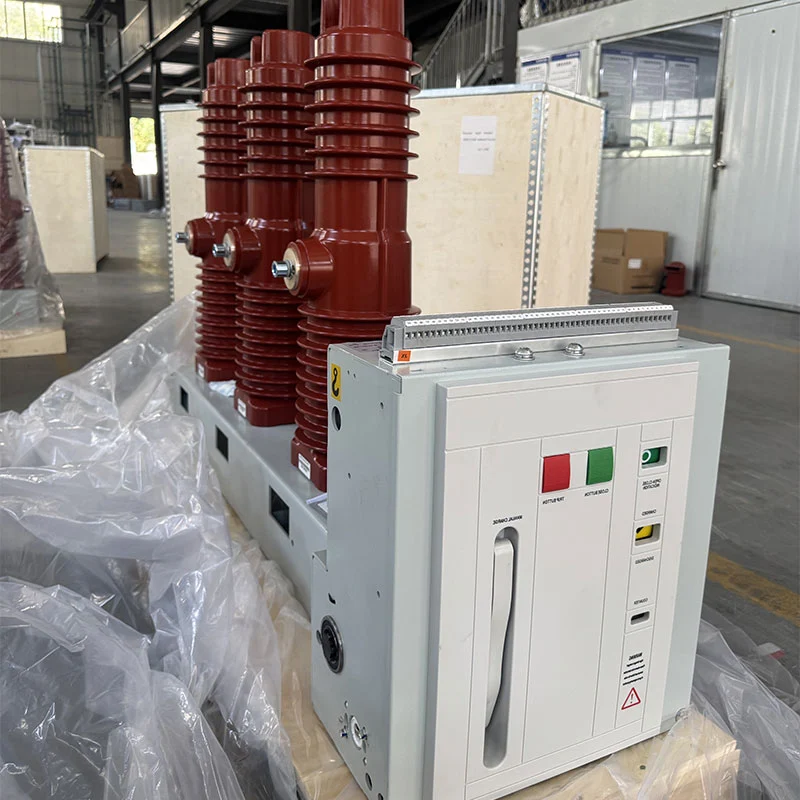

ZN85C-40.5 Вакуумный выключатель для внутреннего использования, 40,5 кВ

В отличие от комплектных распределительных шкафов, этот внутренний вакуумный выключатель ZN85C-40.5 на 40,5 кВ ориентирован на ядро. коммутационная функция силовой цепи. Его фиксированная боковая конструкция, модульный пружинный приводной механизм и Технология вакуумного прерывания обеспечивает практическое решение для внутреннего применения класса 40,5 кВ, включая системы. где требуются частые переключения.

Механическая конструкция для последовательного переключения

Модульный пружинный привод

Приводной механизм разработан специально с учетом характеристик вакуумного выключателя 40,5 кВ. Это использует модульный пружинный механизм, установленный внутри рамы выключателя, что обеспечивает механические выходные характеристики чтобы соответствовать эксплуатационным требованиям вакуумной камеры.

Механизм спроектирован вокруг верхнего и нижнего расположения выключателя и образует неотъемлемую часть общая структура. Эта конфигурация упрощает путь механической передачи, обеспечивая при этом стабильную основу для операции закрытия и открытия.

Фиксированная боковая конструкция

Конфигурация с фиксированным боковым креплением предназначена для внутреннего электрооборудования, где выключатель устанавливается в качестве специальный коммутационный компонент. В зависимости от проекта, такие конфигурации, как правая отходящая линия, верхняя Можно выбрать входящие и встроенные аранжировки.

По сравнению с полностью выдвижным шкафом распределительного устройства, эта конструкция позволяет проектировщику сосредоточиться на интеграция выключателя с необходимым первичным и вторичным электрооборудованием в соответствии с конкретными требованиями. устройство системы.

Хранение энергии и рабочий процесс

Весеннее накопление энергии

Энергия закрывания механически сохраняется в пружинном механизме. Накопление энергии может осуществляться с помощью двигателя. или вручную с помощью ручки накопителя энергии. Во время моторизованной работы система трансмиссии приводит в движение вал накопления энергии и натягивает закрывающую пружину до тех пор, пока не будет достигнуто заданное положение накопления энергии.

После завершения накопления энергии удерживающий механизм удерживает пружину в нужном положении. индикатор перейдет в соответствующее состояние. Вспомогательный переключатель также отключает питание двигателя, когда достигнуто положение с запасом энергии, и выключатель готов к команде на включение.

Закрытие операции

Операцию закрытия можно инициировать вручную с помощью кнопки закрытия или электрически с помощью блока управления. схема. Когда замыкающий электромагнит срабатывает, накопленная энергия пружины высвобождается через кулачок и механизм передачи.

Затем соединительный механизм приводит в движение изолированный рабочий стержень и перемещает контакт в замыкающее положение. сжимая контактную пружину. После завершения хода закрытия удерживающий механизм удерживает закрытое положение. положение и вспомогательный переключатель соответственно изменяются.

Операция открытия

Открытие может быть инициировано вручную или с помощью электрической команды открытия. Механизм открывания разблокирует замыкающий фиксатор, позволяющий запасенной энергии контактных и тормозных пружин отделить вакуумную камеру контакты.

На заключительном этапе открывания гидравлический буфер поглощает оставшуюся механическую энергию и контролирует положение разделения. Этот скоординированный механизм помогает поддерживать контролируемый процесс открытия.

Конфигурация электрического управления

Замыкающие и размыкающие катушки

Выключатель может быть сконфигурирован для работы в режиме переменного или постоянного тока в соответствии с требованиями проекта. Поставляемый Конфигурация включает опции AC110/220В и DC110/220В для замыкающих и размыкающих катушек, что обеспечивает гибкость для различных подстанций и промышленных систем управления.

Замыкающая катушка имеет номинальную мощность 288 Вт, а открывающая катушка также имеет номинальную мощность 288 Вт. Нормальная работа диапазон напряжения составляет 85–110 % номинального напряжения для замыкающей катушки и 65–120 % номинального напряжения для отключающей катушки.

Энергонакопительный двигатель

Двигатель с накоплением энергии обеспечивает автоматическую подготовку к следующей операции закрытия. Поставляемый ZYJ220 В конфигурации используется питание 220 В постоянного тока с номинальной входной мощностью 90 Вт. При номинальном рабочем напряжении аккумулятор энергии время указано не более 15 секунд.

Такое расположение позволяет выключателю восстанавливать состояние накопленной энергии после работы без необходимости постоянное ручное вмешательство.

Вакуумное прерывание для приложений 40,5 кВ

Технология вакуумного гашения дуги

Вакуумный прерыватель отвечает за разрыв электрической цепи во время операции открытия. Когда контакты разделены, процесс прерывания происходит внутри вакуумной камеры, а не в коммутационная камера с воздушной изоляцией.

Комбинация вакуумного прерывателя и пружинной механической передачи делает гидромолот подходящим для внутри помещений среднего напряжения, где требуются надежная коммутационная способность и повторяемость операций.

Подходит для частой эксплуатации

Оригинальная конструкция серии ZN85C-40.5 учитывает приложения, требующие частого переключения. Его операционная Механизм соответствует характеристикам вакуумного прерывателя 40,5 кВ, а моторизованный накопитель энергии Система уменьшает необходимость повторной ручной зарядки.

Это делает оборудование пригодным для промышленных объектов, подстанций и электростанций, где коммутационные операции являются частью обычного управления электрической системой.

Типичные области применения

Электростанции

Выключатель может быть встроен в внутренние системы распределения электроэнергии и электрического управления при производстве электроэнергии. объектов, где требуется надежная коммутация и защита электрических цепей.

Подстанции

На подстанциях фиксированная внутренняя конфигурация может быть интегрирована в соответствующую высоковольтную электрическую систему. системы в соответствии с расположением первичной цепи, схемой управления и требованиями защиты.

Промышленные и горнодобывающие предприятия

На промышленных и горнодобывающих объектах со значительными электрическими нагрузками выключатель может обеспечивать коммутацию и функции защиты во внутренних системах распределения электроэнергии и подходят для применений, требующих регулярного операции переключения.

Электрические системы с дистанционным управлением

Поскольку операции включения и размыкания могут управляться электрически, выключатель может быть интегрирован с соответствующую вторичную систему управления для местного или дистанционного управления в соответствии с проектом.

Основная техническая конфигурация

Операционная среда

Условия эксплуатации в помещении

Оборудование предназначено для установки внутри помещений и должно использоваться в среде, подходящей для высокого напряжения. электрооборудование. В окончательном проекте следует учитывать температуру окружающей среды, влажность, высоту над уровнем моря, вентиляцию и другие условия окружающей среды при определении полной электрической конфигурации.

Требования к установке

Выключатель следует устанавливать в месте, где отсутствует сильная вибрация, удары или коррозионные условия окружающей среды. Схема установки также должна обеспечивать достаточное пространство для эксплуатации и технического обслуживания вокруг оборудования и поддерживайте необходимую механическую центровку выключателя и связанных с ним электрических компонентов.

Стандарты и обеспечение качества

Управление производством

Zhejiang Usune Electric Co., Ltd. применяет интегрированную систему управления, охватывающую качество продукции, экологические управление, охрана труда и безопасность. Компания имеет сертификаты ISO 9001, ISO 14001 и ISO 45001. поддержка контролируемых производственных процессов от выбора компонентов до сборки и проверки.

Соответствие IEC, GB и CE

Продукт разработан в соответствии с применимыми стандартами IEC и GB, с электрическими параметрами и конфигурациями. определяется в соответствии с конкретными требованиями проекта. Сертификация CE также доступна для применимых настройка продукта, обеспечение дополнительной документационной поддержки международных проектов.

Справочник инженерного проекта

Проект запуска ракеты Cas-space

Внутренний вакуумный выключатель ZN85C-40.5 на 40,5 кВ упоминается в проекте запуска ракеты в космос, предоставление примера практического инженерного применения высоковольтного электрооборудования Usune в требовательных условиях. промышленная среда.

Сравнение продуктов

Автоматический выключатель против комплексного распределительного устройства

Внутренний вакуумный выключатель ZN85C-40.5 на 40,5 кВ представляет собой в первую очередь компонент переключения и защиты, а комплектная выкатная панель распределительного устройства объединяет выключатель с шинами, кабельными отсеками, аппаратурой управления, защитные устройства и другие компоненты шкафа. Таким образом, выключатель больше подходит, когда проект требует специальное коммутационное устройство на 40,5 кВ для интеграции в более крупную электрическую систему.

Поддержка проекта Усуне

Конфигурация на основе электрических схем

Usune может определить подходящую конфигурацию в соответствии с однолинейной схемой заказчика, номинальным напряжением, мощность управления, расположение установки и эксплуатационные требования. Такой подход помогает гарантировать, что выбранный выключатель совместим с окружающим первичным и вторичным электрооборудованием.

Индивидуальные электрические параметры

Для проектов со специальными управляющими напряжениями, условиями установки или эксплуатационными требованиями технические Конфигурацию можно обсудить перед производством. Это позволяет внутреннему вакуумному выключателю ZN85C-40.5 40,5 кВ быть адаптированы к реальной электрической системе, а не полагаться на фиксированную стандартную конфигурацию.

Часто задаваемые вопросы

Каково основное применение этого продукта?

Это внутренний вакуумный выключатель на напряжение 40,5 кВ, предназначенный для электрического управления и защиты на электростанциях. подстанции, промышленные объекты и горнодобывающие предприятия.

Выключатель фиксированный или выдвижной?

ZN85C-40.5 использует фиксированную боковую конфигурацию, а не выдвижную тележку.

Можно ли управлять им вручную?

Да. Пружинный механизм поддерживает ручное накопление энергии и ручное управление, а также электрическое управление. доступен.

Какие управляющие напряжения доступны?

Катушки замыкания и размыкания могут быть настроены на напряжение переменного тока 110/220 В или постоянного тока 110/220 В в соответствии с требованиями проекта.

Сколько времени занимает процесс накопления энергии?

Указанное время накопления энергии для конфигурации двигателя ZYJ220 составляет ≤15 секунд при номинальном напряжении.

Подходит ли он для частого переключения?

Да. Изделие предназначено для применений, требующих частой эксплуатации, при условии соблюдения применимых эксплуатационных правил. Условия и техническая комплектация.

Может ли Usune настроить выключатель?

Да. Usune может сконфигурировать продукт в соответствии с проектными чертежами, электрическими параметрами, требованиями управления и условия установки.
