Zhejiang Usune Electric Co., Ltd. — профессиональная фабрика, объединяющая исследования и разработки, проектирование, производство и продажи. Его главная Продукция включает в себя высоковольтные вакуумные выключатели 12–245 кВ для внутренних и наружных работ, элегазовые выключатели, нагрузочные выключатели. выключатели и различные разъединители. Это надежный профессиональный поставщик для энергетических проектов, как внутри страны и на международном уровне.
Разъединитель Usune Gw4 специально разработан для трехфазных систем переменного тока частотой 50/60 Гц. Его основной Функция заключается в подключении или отключении высоковольтных цепей под напряжением и без нагрузки и обеспечении видимого зазор для электрической изоляции для обслуживания шин, автоматических выключателей, трансформаторов и другого высоковольтного оборудования. оборудование.
-GB 1985-2004: Высоковольтные разъединители и заземлители переменного тока.
-IEC 62271-102: Аппаратура коммутационная и управляющая высокого напряжения.
-GB/T 11022: Общие характеристики распределительных устройств и устройств управления высокого напряжения.

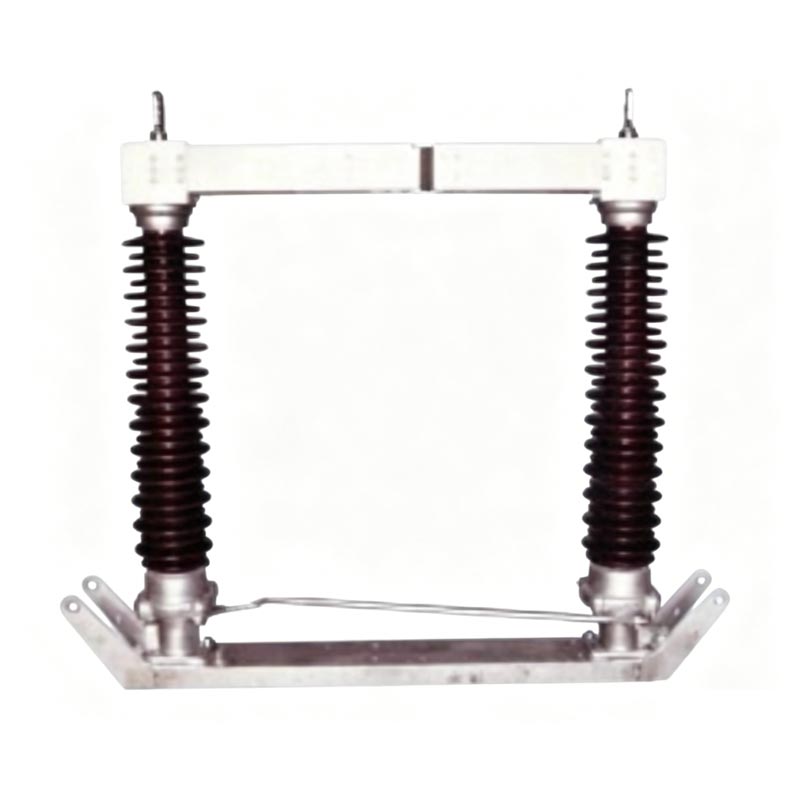

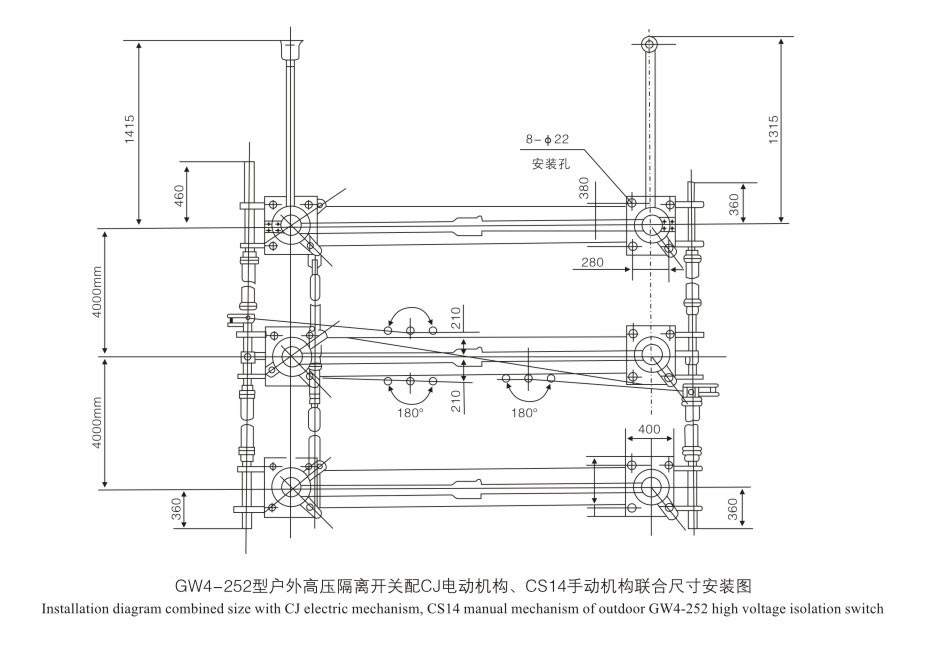

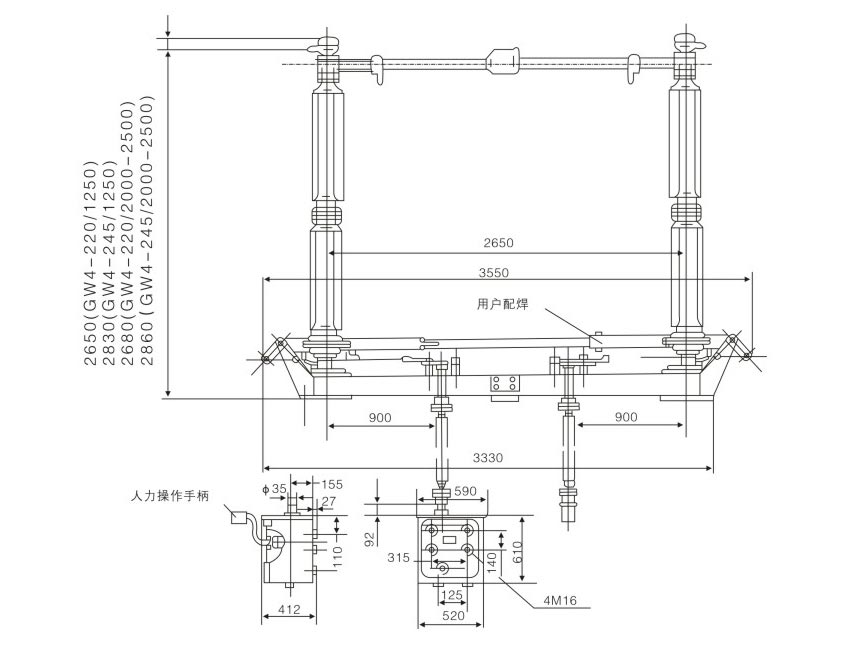

Серия GW4: двухстоечный изолятор, горизонтально вращающийся, прерывистого типа.
1. Конструкция двухстоечного изолятора: два опорных изолятора на фазу синхронно вращаются горизонтально на 90°.
2. Основные контакты представляют собой посеребренные медные контакты с разрушением центра, низким контактным сопротивлением и хорошей проводимостью.
3. Основание изготовлено из горячеоцинкованной стали с герметичными подшипниками, устойчиво к коррозии и долговечно.
4. Разъединитель GW4 может быть оснащен односторонними или двусторонними заземлителями, с механическими
блокировка для обеспечения эксплуатационной безопасности.
5. Привод может быть ручным (CS14G, CS17G) или электрическим (CJ6B, CJ11, XCJ-I).
| Параметр | Спецификация |
| Номинальное напряжение | 126 кВ (система 110 кВ) |
| Номинальная частота | 50 Гц |
| Номинальный ток | 630А, 1250А, 1600А, 2000А, 2500А |
| Номинальный кратковременный выдерживаемый ток (1 с) | 31,5 кА, 40 кА, 50 кА |
| Номинальный пиковый выдерживаемый ток | 80кА, 100кА, 125кА |
| Выдерживаемое напряжение переменного тока в течение 1 минуты в сухом состоянии | - На землю: 140 кВ - На разрыв: 160 кВ |
| Рабочая температура | от -40°С до +40°С |
| Высота | ≤ 2000 м |

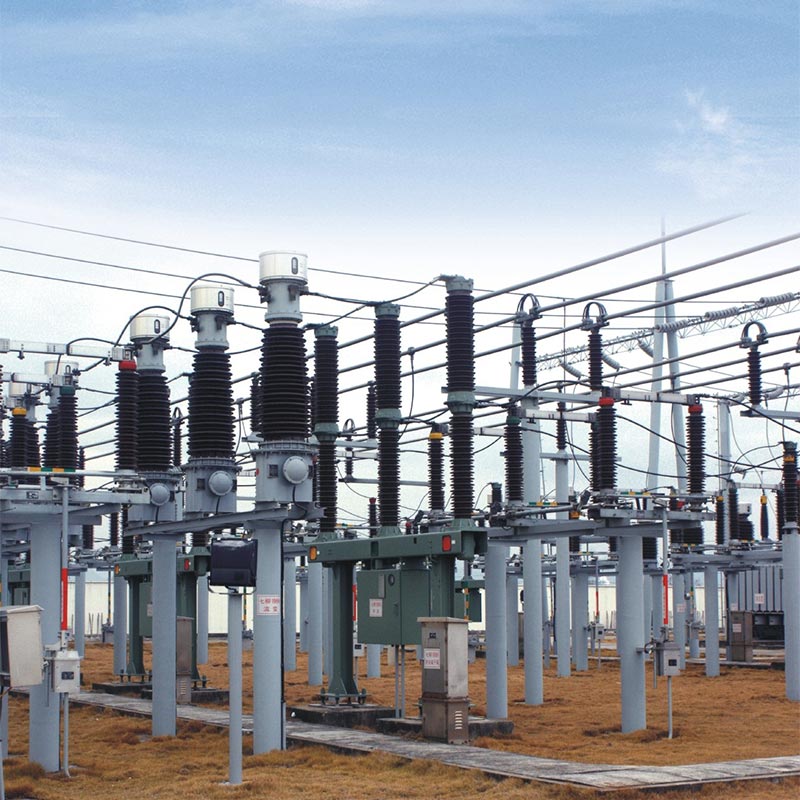

Проект ветроэнергетической подстанции 110 кВ...
Этот проект расположен в северном регионе со значительными перепадами температур, требующими высокого оборудования. надежность и морозостойкость. Для проекта выбрано несколько разъединителей Usune GW4, оснащенных электрическими механизмы и двухсторонние заземлители. На протяжении многих лет с момента ввода в эксплуатацию оборудование работает стабильно, с надежными механическими воздействиями и превосходной коррозионной стойкостью, эффективно обеспечивая безопасность обслуживания подстанции. и эффективность ежедневной работы, заслужив высокую оценку пользователя.

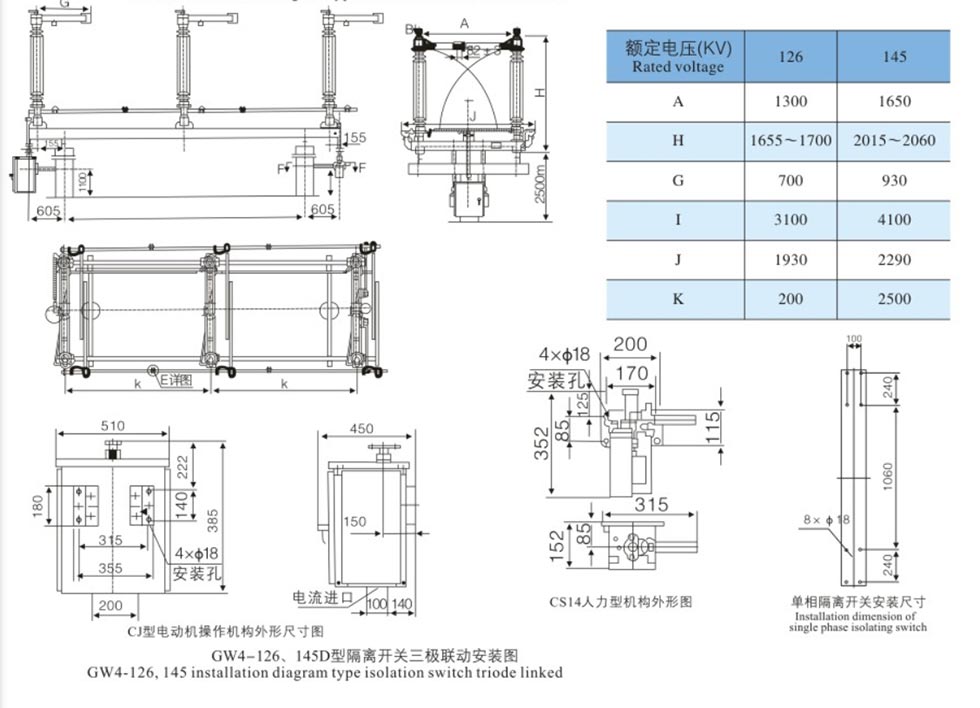

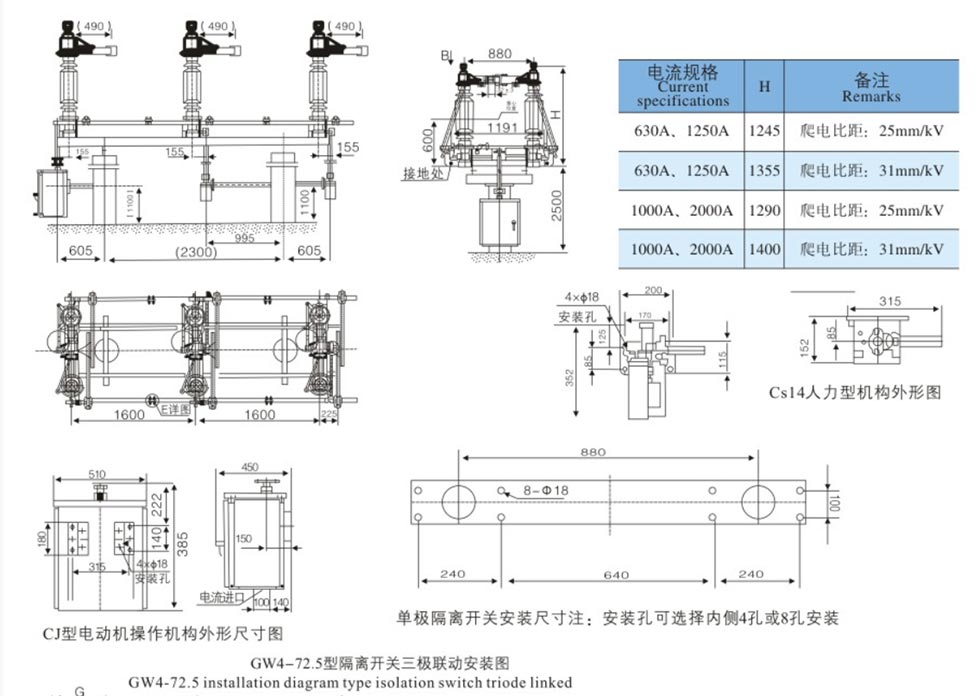

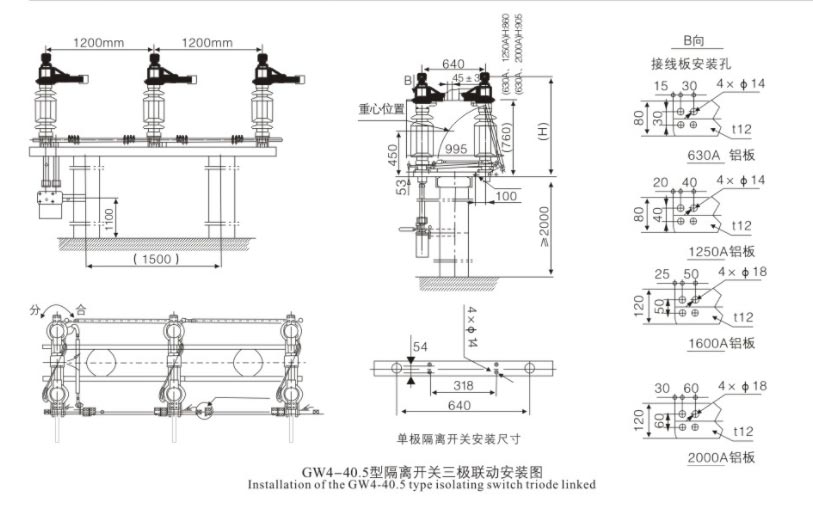

| Элемент | Единица | Параметры | |||||
| Номинальное напряжение | кВ | 40.5 | 72.5 | 126 | 145 | ||
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин (эффективное значение) | На земле | кВ | 95 | 160 | 230 | 275 |
| Перелом | кВ | 118 | 200 | 230+70 | 275+85 | ||
| Номинальный выдерживаемый ток грозового импульса (пиковый) | На земле | кВ | 185 | 350 | 550 | 650 | |
| Перелом | кВ | 215 | 410 | 550+110 | 650+120 | ||
| Номинальная частота | Гц | 50/60 | |||||
| Номинальный ток | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Номинальный кратковременно выдерживаемый ток | кА | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Номинальный пиковый выдерживаемый ток | кА | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Номинальная продолжительность короткого замыкания | Нож/Меч | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Номинальная механическая нагрузка на клемму | Горизонтальный и вертикальный | N | 1250 | 1250 | 1250 | 1250 | |
| Горизонтальный | N | 750 | 750 | 750 | 750 | ||
| Вертикальная сила | N | 1000 | 1000 | 1000 | 1000 | ||
| Расстояние утечки | мм | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Механическая жизнь | Время | 5000 | 5000 | 1000 | 5000 | ||
| Моторный привод | Модель | СиДжей | СиДжей | СиДжей | СиДжей | ||
| Напряжение двигателя | V | AC380, AC220, DC220, DC110 | |||||
| Контур регулирования напряжения | V | AC380, AC220, DC220, DC110 | |||||
| Баллы, время закрытия | s | 7±1 | |||||
|
Человеческий привод |
Модель | CS14 CS17 | |||||
| Напряжение электромагнитного замка | V | AC220, DC220, DC110 | |||||
• Изоляторы: отсутствие трещин, повреждений и загрязнений.
• Контакты: Чистая, неповрежденная посеребренная поверхность.
• Крепежные детали: Все болты затянуты.
• Механизм: Плавное вращение; смазать движущиеся части.
• Вертикальность изолятора: отрегулируйте с помощью прокладок (максимум 3 мм на каждое место).
• Трехфазная синхронизация: отрегулируйте шатун и тяги.
• Контактное давление: Обеспечьте правильную установку и давление.
• Работайте только без НАГРУЗКИ; убедитесь, что автоматический выключатель разомкнут.
• Ручное управление: используйте ручку управления; избегайте чрезмерной силы.
• Моторизованное управление: используйте местное/дистанционное управление; положение монитора.
• Блокировка: не применяйте силу, если она заблокирована.
• Периодический капитальный ремонт: каждые 1–2 года.
• Очистите изоляторы и контакты; нанести промышленный вазелин.
• Смажьте подшипники и детали трансмиссии.
• Проверьте наличие ослабленных болтов, изношенных контактов и повреждений изолятора.
• После короткого замыкания: немедленно проверьте.
• Не работает: проверьте блокировку, заедание рычажного механизма или неисправность двигателя.
• Асинхронные фазы: отрегулируйте поперечные тяги.
• Перегрев контактов: Очистите и затяните; проверьте серебрение.
О: Нет. Разъединитель GW4 подходит только для изоляции и переключения только под напряжением и без нагрузки. условия. Он не обладает дугогасительной способностью и его эксплуатация под нагрузкой строго запрещена. Это необходимо использовать вместе с автоматическим выключателем.
A: Механическая блокировка обеспечивает безопасную последовательность действий: главный выключатель разомкнут → заземлитель замкнут; заземляющий выключатель разомкнут → главный выключатель замкнут, что предотвращает сбои в работе и обеспечивает безопасность обслуживания. персонал.
A: Стандартный тип подходит для сред на высоте ≤2000 м и температуре от -40 ℃ до + 40 ℃. который может удовлетворить потребности большинства наружных подстанций; для особых высотных или сильно загрязненных территорий, усиленная изоляция и антикоррозийные решения могут быть адаптированы по индивидуальному заказу.
