Изолятор-разъединитель 110 кВ 126 кВ

Zhejiang Usune Electric Co., Ltd. является профессиональным предприятием по производству высоковольтной электротехники, занимающимся проектированием, исследованием а также разработка, заводское производство и глобальные продажи высоковольтного оборудования для внутренних и наружных работ напряжением от 12 до 245 кВ. Это Основная продукция включает вакуумные выключатели, элегазовые выключатели, разъединители, выключатели нагрузки и GW4. Изолятор-разъединитель серии 110 кВ 126 кВ. Компания использует современное производственное оборудование, тщательное тестирование. процессы, стандартизированный выбор материалов, изысканное мастерство и комплексная система управления качеством, позволяющая заложить прочную основу для качества продукции.

Обзор продукта

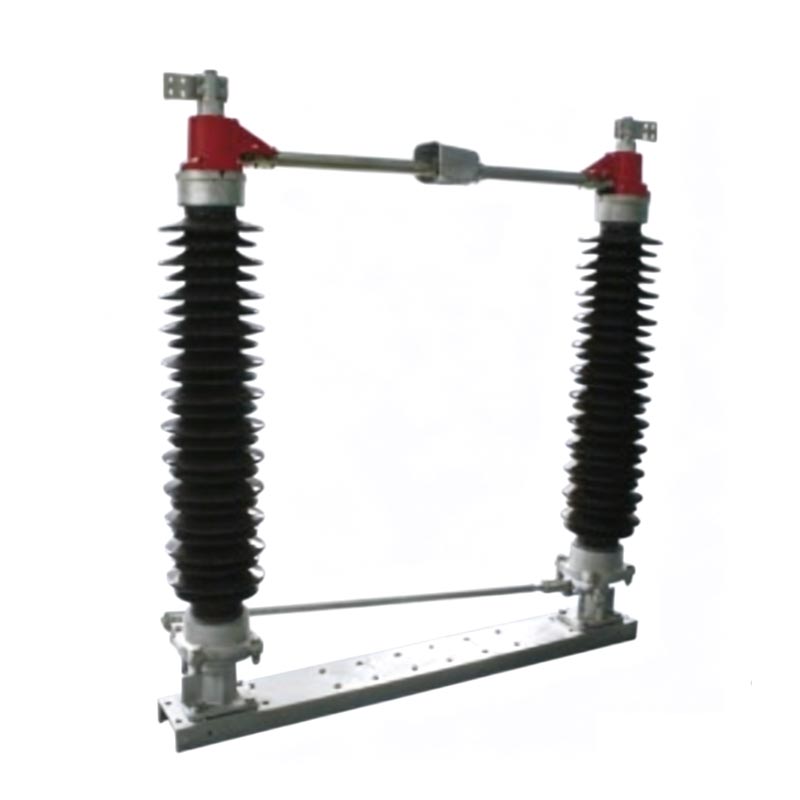

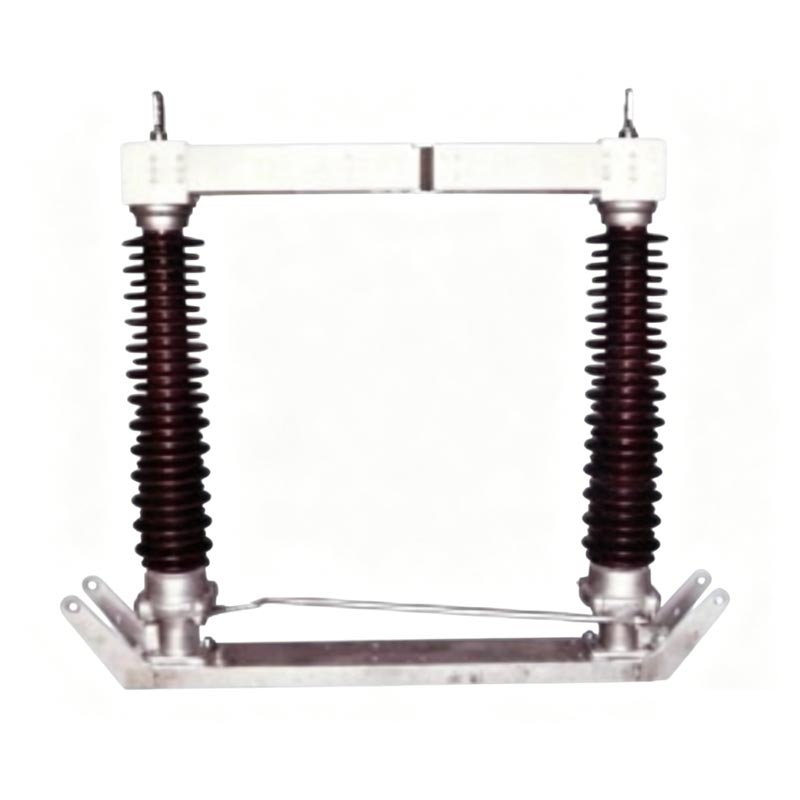

Высоковольтный разъединитель для наружного применения серии Usune GW4 является основным элементом оборудования с напряжением 110 кВ и 126 кВ. системы. Он в основном используется для коммутации цепей в условиях холостого хода, обеспечивая видимый изоляционный зазор для техническое обслуживание оборудования и обеспечение безопасности оператора. Электрические и механические характеристики 110кВ 126кВ Изолятор-разъединитель полностью соответствует национальным стандартам GB1985 «Высоковольтные разъединители переменного тока и Заземляющие выключатели», DL486 «Технические условия заказа разъединителей высокого напряжения переменного тока» и международный стандарт IEC. стандарты.

Структурные особенности:

1. Тип конструкции: двухколонная однополюсная конструкция; три полюса механически соединены через вал для синхронная работа.
2. Основные компоненты: состоят из прочного основания, фарфоровых опор с высокой изоляцией и прецизионной проводящей системы.
3. Рабочий механизм: Каждый полюс содержит две керамические стойки, установленные на подшипниках. Проводящий переключатель разделен на две половины, которые поворачиваются горизонтально на 91° с помощью механизма сшивания для достижения синхронного открытия и закрываясь в том же направлении.
4. Точка контакта: расположена между двумя керамическими опорами, что обеспечивает стабильный контакт и чрезвычайно низкое сопротивление.

Технические преимущества:

1. Соответствует и надежен: полностью соответствует национальным стандартам и стандартам IEC, обеспечивает стабильную работу и длительный срок службы. срок службы.
2. Отличная изоляция: высококачественные керамические опоры обеспечивают высокую прочность изоляции и отличную защиту от загрязнения. и защита от вспышки.
3. Плавная работа: прецизионный рычажный механизм обеспечивает гибкую и плавную работу с минимальным механическим износом.
4. Удобная установка и обслуживание: компактная и разумная конструкция, простая установка на месте и минимальные затраты. техническое обслуживание.
5. Высокая адаптация к окружающей среде: подходит для различных климатических условий на открытом воздухе, включая высокогорные, загрязненные и прибрежные районы.

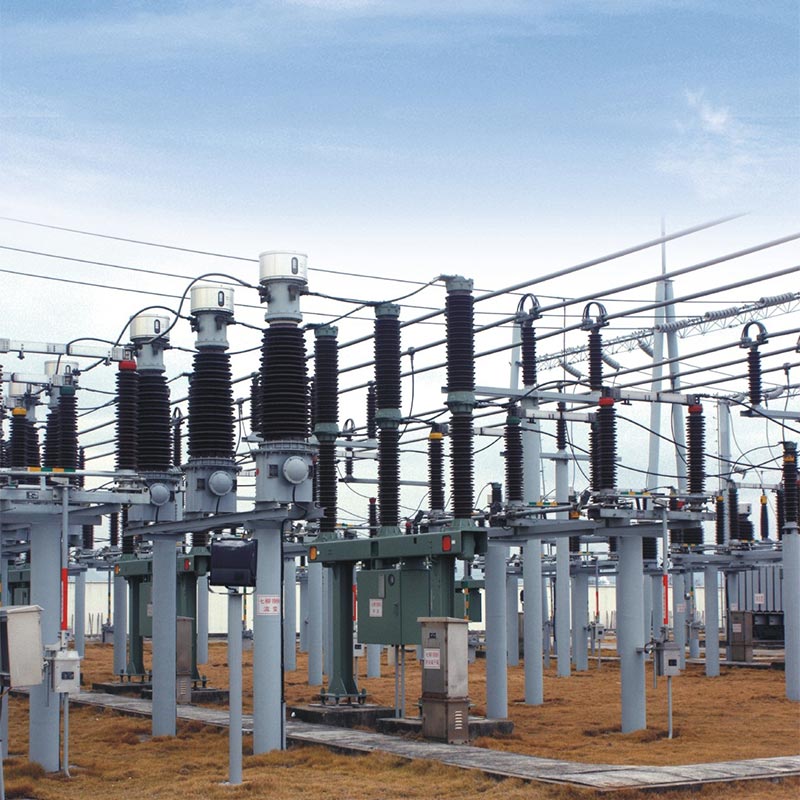

Реальный пример применения

1. Название проекта: Проект модернизации городской подстанции 110 кВ Восточного Китая.
2. Местоположение: провинция Чжэцзян, Китай.
3. Время: 2024-2025 гг.
4. Подробности: Usune предоставила 36 разъединителей GW4-126 кВ для этого ключевого проекта модернизации городской электросети с целью улучшения надежность электроснабжения коммерческой и жилой зоны площадью 20 квадратных километров.
5. Эксплуатационные показатели: Монтаж и ввод в эксплуатацию были успешно завершены в течение 45 дней. Стабильный работа была достигнута при пиковой летней нагрузке (1,2 номинального тока) в 2025 году, без перегрева и плохого контакта проблемы. В ходе ежегодных проверок изоляции и механических проверок не было обнаружено никаких дефектов. Объем работ по техническому обслуживанию был снижен на на 40% по сравнению со старыми выключателями, что значительно повышает безопасность обслуживания подстанции.
6. Отзывы клиентов: «Выключатели Usune значительно повысили безопасность и эффективность подстанции. операция. Их качество и стабильность превосходны. Мы продолжим выбирать Usune в качестве предпочтительного поставщика».

Основные технические параметры

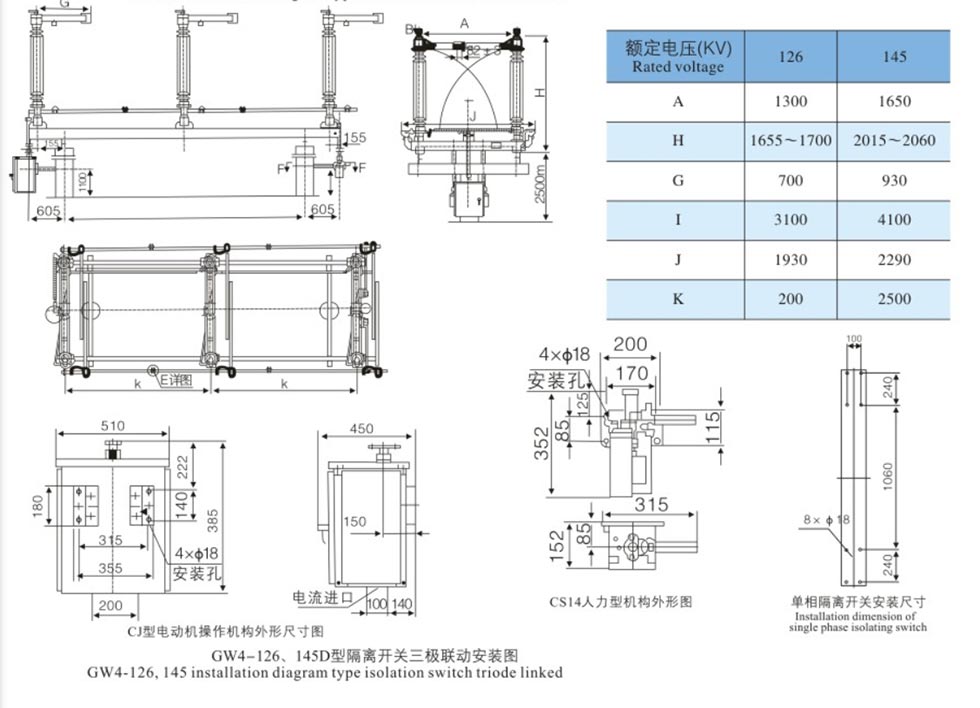

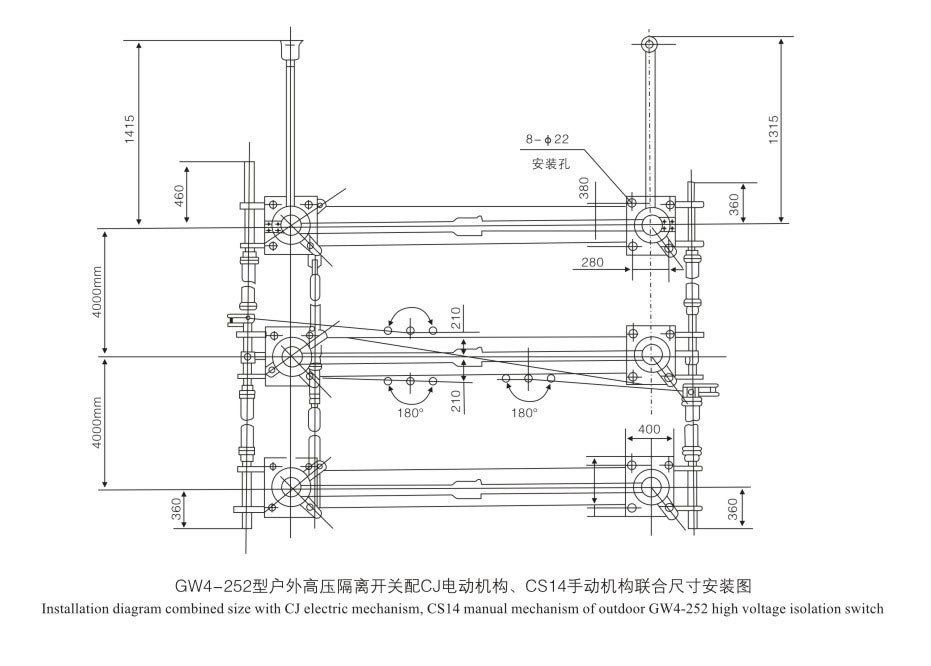

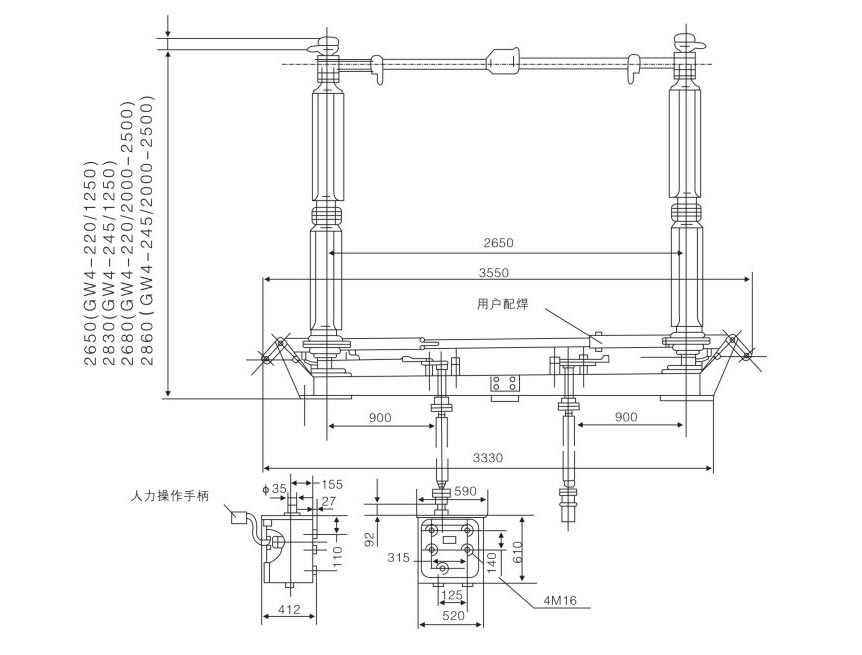

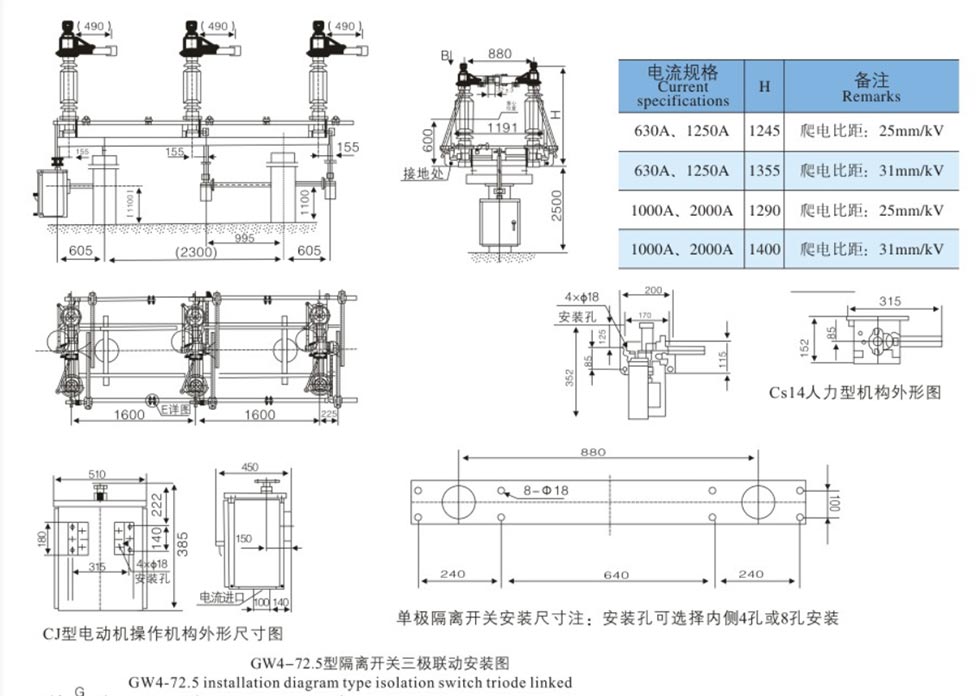

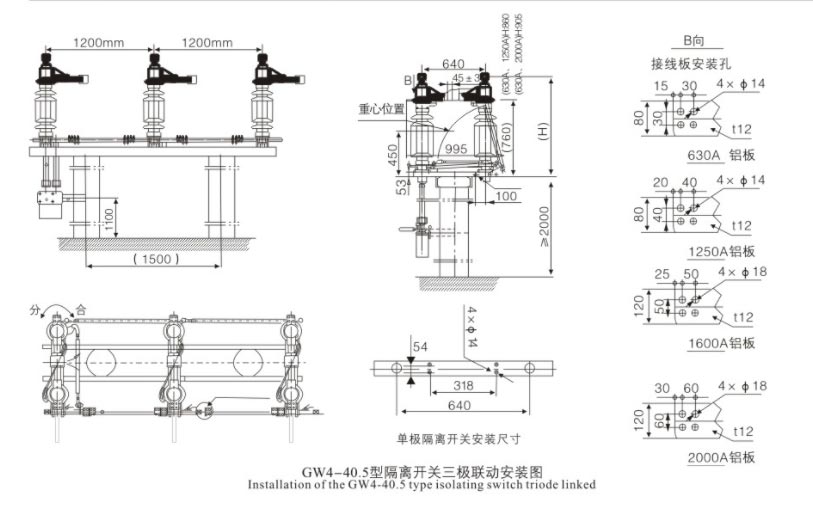

Внешние размеры

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Может ли разъединитель-разъединитель серии GW4 110 кВ, 126 кВ прерывать ток нагрузки или ток короткого замыкания?

A: Нет. Изоляторы-разъединители 110 кВ и 126 кВ предназначены только для переключения цепей в условиях холостого хода. с напряжением. Их необходимо использовать вместе с автоматическими выключателями. Перед началом работы цепь должна быть отключен с помощью автоматического выключателя, чтобы обеспечить обесточивание перед использованием разъединителя.

В2: Для каких условий окружающей среды подходит этот продукт?

О: Он может стабильно работать в следующих условиях: температура окружающей среды от -30 ℃ до + 40 ℃; высота ≤2000 м (выше Высотные модели могут быть настроены по запросу); уровень загрязнения от общего до умеренного и сильного загрязнения (доступны модели, устойчивые к загрязнению); скорость ветра ≤35 м/с; сейсмическая интенсивность ≤8 градусов.

Заключение

Как профессиональный производитель высоковольтного электрооборудования, серия GW4 компании Usune Electric 110 кВ 126 кВ. Изолятор-разъединитель Изоляторы сочетают в себе передовой дизайн, высококачественные материалы и прецизионное производство. что делает их идеальным выбором для электростанций, подстанций и крупных промышленных объектов. Они обеспечивают безопасность, надежная и долговечная защита электрической изоляции. На основе комплексной системы качества и зрелой области Компания Usune стремится поддерживать различные проекты критически важной энергетической инфраструктуры по всему миру.
