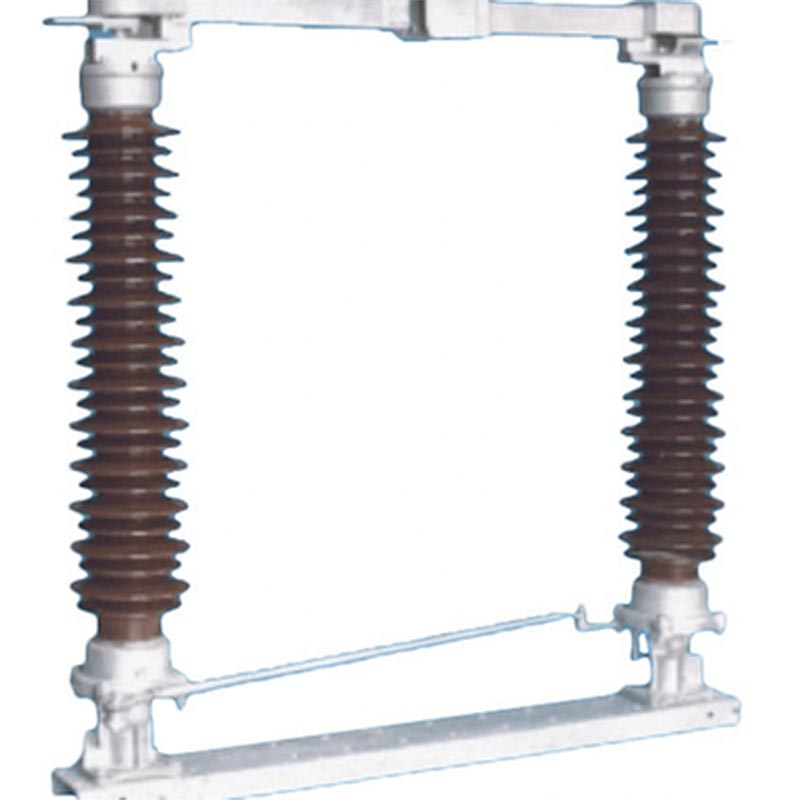

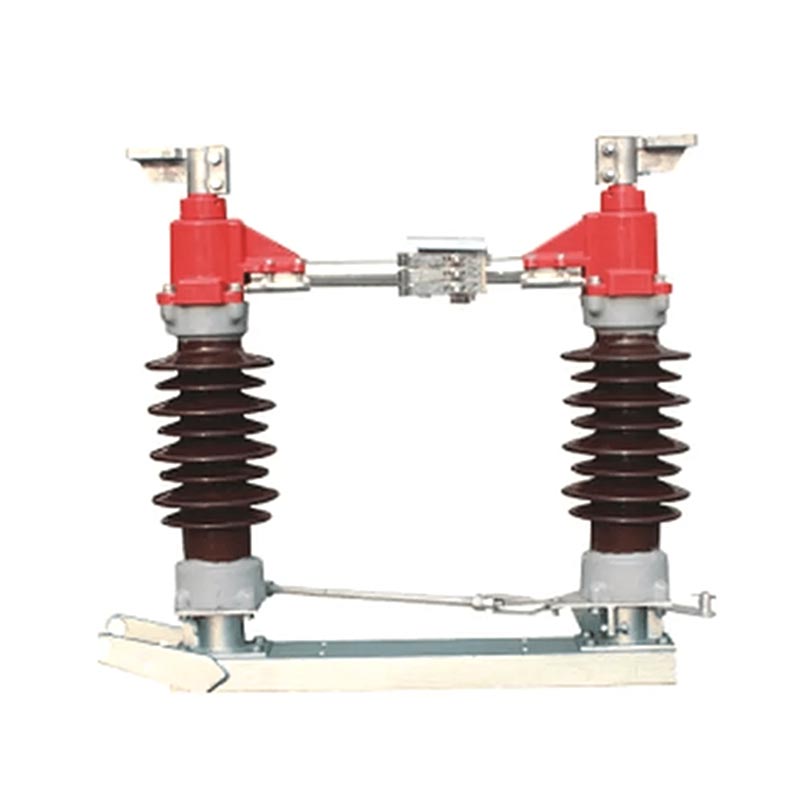

Разъединитель подстанции на открытом воздухе

Выключатель-разъединитель подстанции серии Usune GW4 является основным продуктом, независимо разработанным и производства Usune. Подходит для цепей переменного тока с номинальной частотой 50 Гц и номинальным напряжением 35 кВ. 170кВ. В основном используется для размыкания и замыкания цепи в условиях холостого хода и является незаменимым средством обеспечения безопасности. компонент в системах передачи и распределения электроэнергии. Он также может служить базовой единицей для производных продуктов. из той же серии, предлагая широкие возможности расширения для удовлетворения разнообразных потребностей проекта.

Выключатель-разъединитель наружной подстанции имеет горизонтальную поворотную коммутационную структуру, отличающуюся стабильной Механические характеристики, высокий уровень изоляции, высокая устойчивость к загрязнению, удобная установка и техническое обслуживание. Он эффективно изолирует источники питания, обеспечивает безопасность обслуживания электрооборудования и завершает операции переключения без нагрузки, что делает его пригодным для различных суровых наружных условий, таких как высокие высота, низкая температура и сильное загрязнение.

Основные функции продукта

1. Изоляция электропитания: эффективно отключает оборудование от электросети, обеспечивая безопасность обслуживания. персонал и оборудование;
2. Долговременная нагрузка: может стабильно выдерживать номинальный ток нагрузки в течение длительных периодов времени, обеспечивая непрерывную мощность. снабжение;
3. Переключение без нагрузки. Завершает переключение ненагруженных линий и трансформаторов без нагрузки, а также переключение шин. операции, удовлетворяющие потребности гибкой настройки электросети;
4. Защита от заземления: при необходимости может быть сконфигурирована с заземляющим выключателем для обеспечения надежного заземления цепи. дальнейшее повышение эксплуатационной безопасности.

Стандарты соответствия

Чтобы обеспечить качество продукции и эксплуатационную безопасность, серия Usune GW4 строго соответствует международным стандартам. авторитетные стандарты, включая IEC 62271-102 «Высоковольтные разъединители переменного тока и заземлители» и МЭК 60694 «Общие технические условия для распределительных и управляющих устройств высокого напряжения». На заводе реализуется строгий процесс проверки качества. Каждый продукт проходит комплексное тестирование производительности перед отправкой с завода. заводе, чтобы гарантировать, что все параметры соответствуют стандартным требованиям.

Технические параметры продуктаСерия Usune GW4 включает в себя несколько моделей, таких как GW4(A)-35(D)(W), GW4(A)-126(D)(W), и GW4(A)-170(D)(W) с номинальным током от 630А до 2500А, подходят для разных уровней напряжения и нагрузки. сценарии. Основные технические параметры (ключевые показатели) следующие:

Кроме того, изделия оснащены ручными приводами CS11, CS17D и CS14G, а также электрическими механизмами CJ2. рабочие механизмы. Конфигурации вспомогательных переключателей оптимизированы в соответствии с типом механизма, чтобы обеспечить гибкая и надежная работа.

Основная структура продукта

1. Герметичный корпус подшипника.

Конструкция с двойным уплотнением, узел вала поддерживается двумя радиальными шарикоподшипниками, эффективно предотвращающими проникновение влаги, пыли и вредных газов.

2. Самодействующий контактный палец

В среднем контакте используется самодействующий контактный палец, что устраняет необходимость в пружине. Он опирается на свои собственные эластичность для зажима контакта, обеспечивая стабильный контакт и снижая затраты на техническое обслуживание.

3. Взаимосвязывающая структура

Основная токопроводящая цепь и заземлитель оснащены механизмом блокировки, обеспечивающим заземлитель не может замкнуться, когда главная цепь замкнута, и наоборот, что предотвращает сбои в работе.

4. Гибкое подключение

Гибкое соединение внутри выходного основания прочно прикреплено к токопроводящему стержню и клеммной пластине. Без масла самосмазывающиеся подшипники обеспечивают плавное вращение и продлевают срок службы.

Основные функции

1. Профессиональный дизайн + патентная защита

В Usune работает профессиональная команда исследований и разработок с многолетним опытом проектирования высоковольтного электрооборудования. Структура проводящих компонентов серии GW4 получила национальный патент на полезную модель. Контактный палец использует новый материал с высокой прочностью, высокой проводимостью и высокой эластичностью, позволяющий избежать таких проблем, как пружинная коррозия, уменьшение силы зажима из-за термического отжига и увеличение контактного сопротивления.

2. Высокая производительность + надежная технология

Серия GW4 присутствует на рынке уже много лет и отличается отработанной технологией производства и стабильной производительностью. Вращающиеся компоненты не требуют технического обслуживания, а в деталях трансмиссии используются спаренные штифты из нержавеющей стали. с нейлоновыми втулками, содержащими дисульфид молибдена. Стальные компоненты подвергаются горячему цинкованию для обеспечения гладкости. эксплуатация и долгосрочная защита от ржавчины.

3. Соответствие стандартам + строгий контроль качества.

Как профессиональный производитель, Usune строго придерживается международных стандартов в своем производственном процессе. На заводе действует комплексная система контроля качества, контролирующая весь процесс, начиная с закупки сырья. сборке и тестированию продукции. Продукты прошли многочисленные авторитетные испытания и сертификаты, а их качество подтверждено. производительность широко признана в отрасли.

4. Надежное качество + комплексное обслуживание.

Usune уделяет приоритетное внимание удовлетворению потребностей клиентов, предоставляя комплексные предпродажные консультации, рекомендации по установке и послепродажное сервисное обслуживание. Продукция имеет длительный срок службы и низкие затраты на техническое обслуживание, а завод обеспечивает комплексную послепродажную поддержку для решения проблем клиентов.

Среда применения

Выключатель-разъединитель подстанции Usune серии GW4 предназначен для эксплуатации в суровых условиях окружающей среды и демонстрирует сильная адаптация к окружающей среде. Условия эксплуатации должны отвечать следующим требованиям: высота над уровнем моря не более 2000м; температура окружающей среды от -40℃ до +40℃; скорость ветра не более 34м/с; сейсмическая интенсивность не более 8 градусов; толщина глазури не более 10 мм; отсутствие сильной пыли, химической коррозии, сильной вибрации и огнеопасные/взрывоопасные опасности; и ровный фундамент для установки. Если среда приложения пользователя превышает выше требований, индивидуальное решение может быть согласовано с Usune.

Реальный пример применения

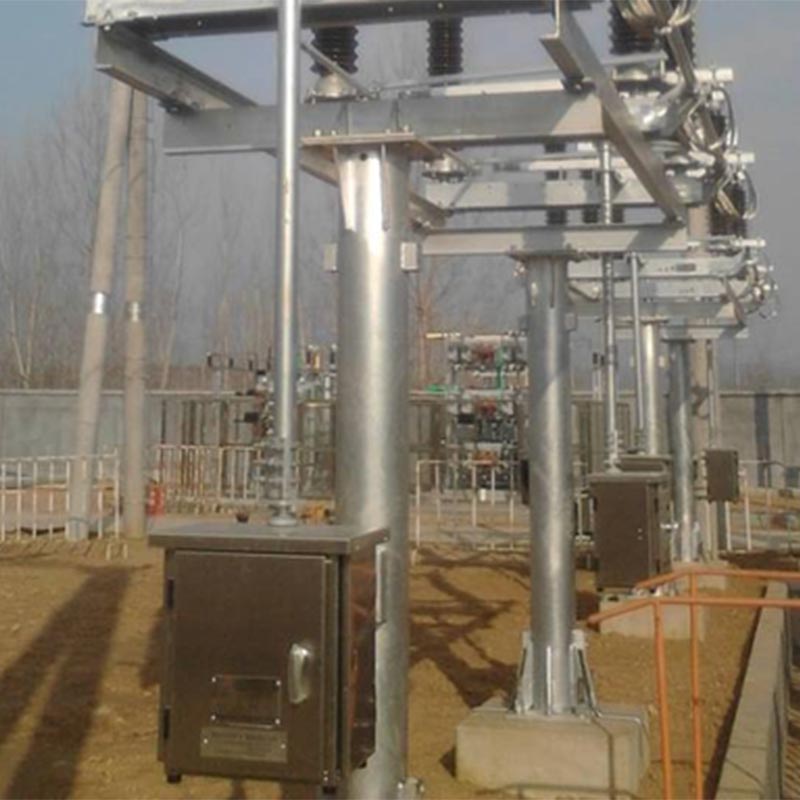

Название проекта: Проект реконструкции наружной подстанции 110 кВ в Северном Китае

Предыстория проекта: Эта подстанция расположена в городе на севере Китая, где зимы суровые (минимум температура -35℃) и частые сильные ветры. Оригинальный выключатель-разъединитель страдал от плохих низких температур. сопротивление, нестабильная работа и высокие затраты на техническое обслуживание. После всестороннего сравнения команда проекта выбрали разъединитель подстанции Usune GW4-126(D)(W)/1250. Usune предоставила готовый продукт услуги по установке и установке пакета.

Результаты применения: Изделие стабильно работает в течение 3 лет после ввода в эксплуатацию, демонстрируя отличные устойчивость к низким температурам и ветроустойчивость. Его операции открытия и закрытия являются гибкими и надежными. Функция самоочистки контактов эффективно предотвращает отказы контактов, вызванные накоплением пыли и снега, а также необслуживаемая конструкция снижает ежедневную нагрузку по техническому обслуживанию подстанции. Владелец проекта высоко оценил признает производительность и послепродажное обслуживание продукции Usune и подписал долгосрочное сотрудничество соглашение с Usune, определяющее его в качестве назначенного производителя для последующих проектов реконструкции подстанции.

Часто задаваемые вопросы

В1: Что делать, если разъединительный выключатель серии Usune GW4 не открывается или не закрывается должным образом во время использования?

A1: Сначала визуально проверьте, не деформирован ли шатун, не ослаблено ли соединение и нет ли зажим ослаблен или проскальзывает. Деформированный шатун требует замены; свободные соединения и зажимы должны быть затянуть динамометрическим ключом с моментом затяжки, указанным в инструкции (см. Таблицу 5). Если руководство рабочий крутящий момент значительно увеличивается, это может быть связано с высохшей смазкой на вращающихся деталях или ржавчиной на штифт вала. Очистите и смажьте вращающиеся части, чтобы обеспечить плавную работу.

Вопрос 2: Каковы циклы технического обслуживания и ключевые моменты для разъединителей серии Usune GW4?

A2: продукт не требует технического обслуживания, но для обеспечения гарантии рекомендуется регулярный осмотр и техническое обслуживание. длительная стабильная работа: каждые 2 года следует проводить простую проверку на месте; когда он не в эксплуатации, техническое обслуживание следует проводить каждые 5 лет или каждые 2000 операций; Капитальный ремонт необходимо проводить каждый раз. 10 лет или каждые 5000 операций. Ключевые моменты технического обслуживания включают в себя: проверку целостности механических частей и изоляторов, измерение сопротивления основной токопроводящей цепи, проверку затяжки болтов и испытание рабочее состояние вспомогательных выключателей и блокирующих электрических компонентов.

Инструкции по поставке продукции и заказу

1. Комплектность поставки: каждый поставляемый разъединитель и заземлитель серии Usune GW4 поставляется в комплекте с аксессуары для установки и приводной механизм, заказанные пользователем, вместе с сертификатом на продукцию, руководство по установке и эксплуатации, а также список аксессуаров для обеспечения бесперебойной установки и использования.

2. Инструкции по заказу. При заказе укажите: модель продукта, наименование, номинальный ток, номинальное напряжение, наличие настроен заземлитель (одинарное/двойное заземление); тип, модель и наименование действующего механизм; источник питания и номинал напряжения электромагнитного замка (при наличии); модель и управляющее напряжение электрический приводной механизм (при наличии). Если требуется специальная техническая документация или аксессуары для установки, пожалуйста, укажите при заказе.

1. Основание для касания пальцем
2. Прикосновение пальца
3. Магнитная замковая пластина.
4. Болт
5. Контакт
Рисунок 2. Принципиальная схема доминирующих точек электрического контакта.

1. Статическая контактная головка шлифовального ножа.
2. Контактный палец
3. Позиционирующая пластина
4. Трубка шлифовального ножа
Рис. 3. Схематическое изображение положения заземляющей трубки и позиционирующей пластины.

Рисунок 4. Схема подъема
