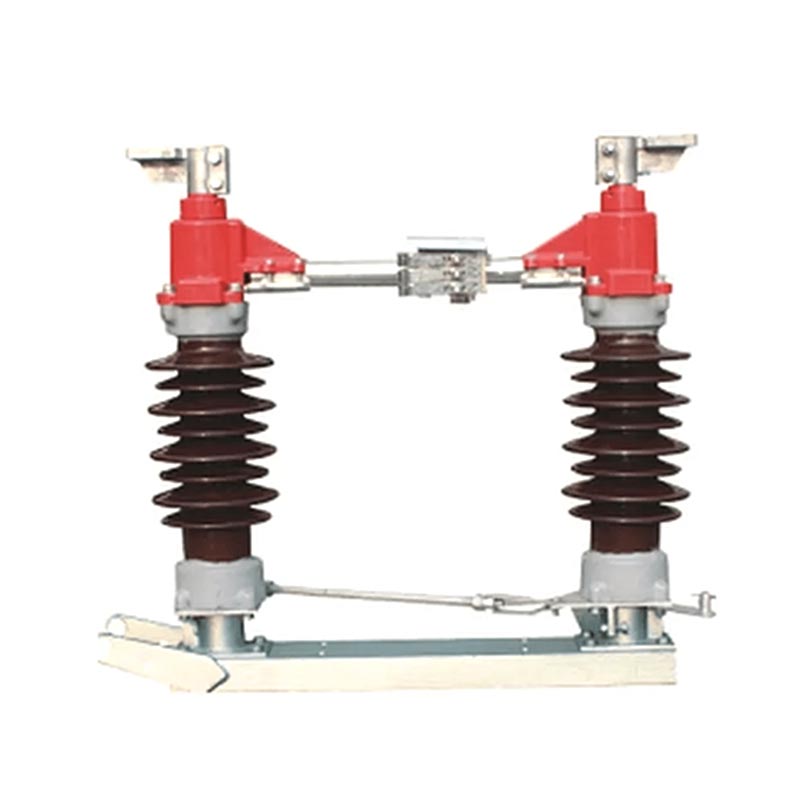

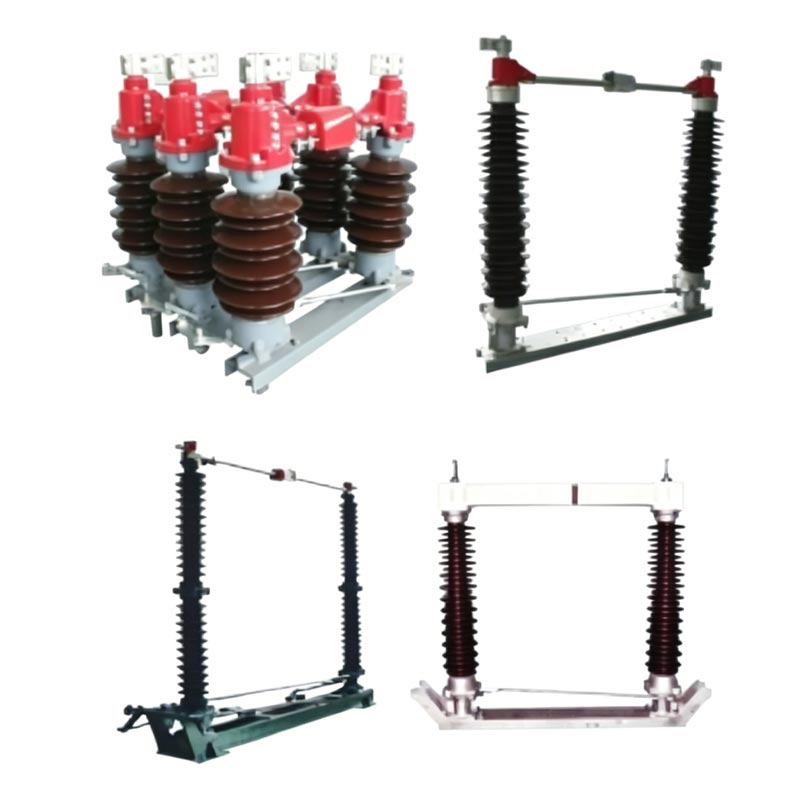

Изолирующий выключатель, ручной, моторизованный, для наружного применения

Изолирующий выключатель с ручным приводом для наружного применения является основным продуктом Usune, специально разработанным для использования вне помещений переменного тока. цепи с номинальной частотой 50 Гц и номинальным напряжением 35–170 кВ. Это ключевой элемент оборудования для обеспечения безопасной и стабильной работы энергосистем, а также может служить базовым агрегатом для данной серии производные продукты. Продукция производится в строгом соответствии с МЭК 62271-102 «Напряжения переменного тока высокого напряжения». разъединители и заземлители» и МЭК 60694 «Общие технические условия на высоковольтные распределительные устройства». и устройства управления», гарантируя профессиональный опыт и надежность продукции.

Этот переключатель с горизонтальной поворотной структурой переключателя отличается высоким уровнем изоляции и устойчивостью к сильному загрязнению. устойчивость, стабильные механические характеристики, удобство установки и обслуживания. Он поддерживает как ручное, так и электрический режим работы и при необходимости может быть сконфигурирован с помощью заземляющего выключателя. Он адаптируется к суровым наружным условиям такие условия, как большая высота, низкие температуры и сильное загрязнение. Как надежный поставщик, Usune строго придерживается международных стандартов и строго контролирует качество продукции, чтобы предоставить клиентам высококачественную, безопасные и долговечные выключатели.

Основные сценарии применения

Наружный ручной моторизованный разъединитель широко используется в наружных системах передачи и распределения электроэнергии. в электросетях, на промышленных и горнодобывающих предприятиях, в городском строительстве, в новой энергетике. Это подходит для приложений, требующих частого отключения питания и технического обслуживания, и особенно хорошо подходит для суровых внешних условий, эффективно обеспечивая непрерывность и безопасность электропитания.

Основные параметры продукта

Продукт может похвастаться отличными техническими характеристиками и охватывает множество спецификаций. Его основные параметры: следующим образом:
- Номинальное напряжение: 35 кВ~170 кВ
- Номинальный ток: 630А~2500А
- Номинальный кратковременный выдерживаемый ток: 20 кА/с ~ 50 кА/с
- Номинальный пиковый выдерживаемый ток: 50 кА ~ 125 кА
- Сопротивление главной цепи: ≤125 мкОм (зависит от модели)
- Выдерживаемое напряжение промышленной частоты в течение одной минуты: 80–200 кВ
- Выдерживаемое напряжение грозового импульса: 115–860 кВ (зависит от модели и заземлителя)
- Рабочий механизм: ручной (серии CS11, CS17D, CS14G) или электрический (тип CJ2).

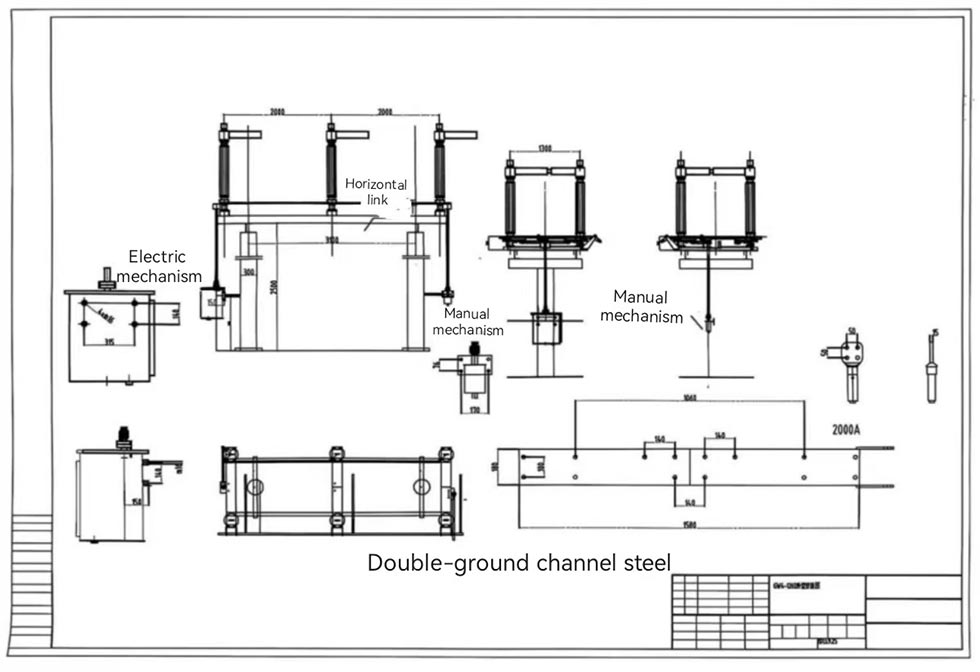

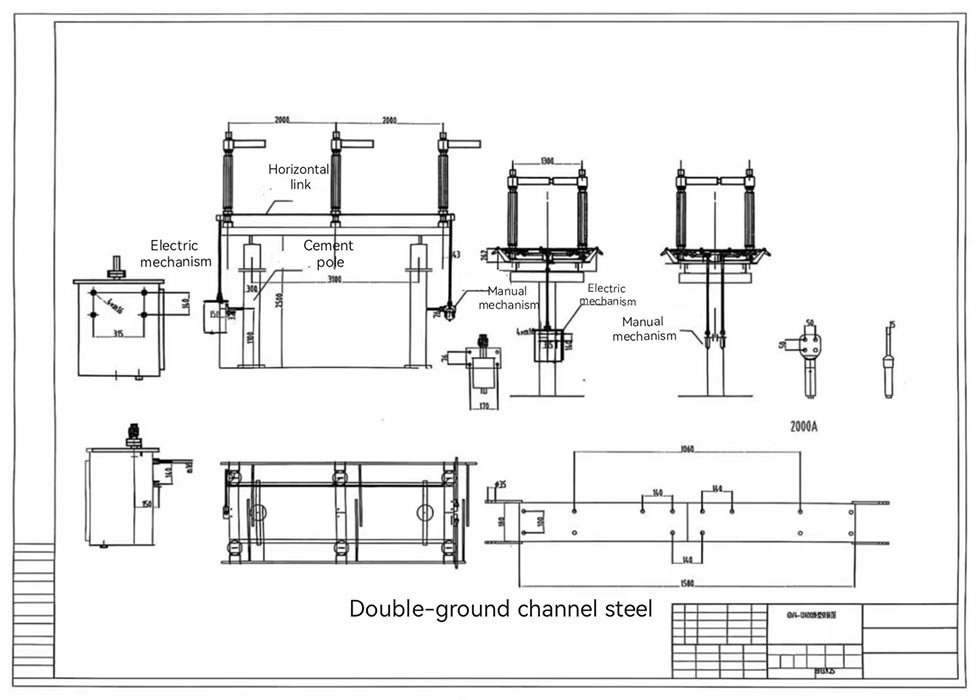

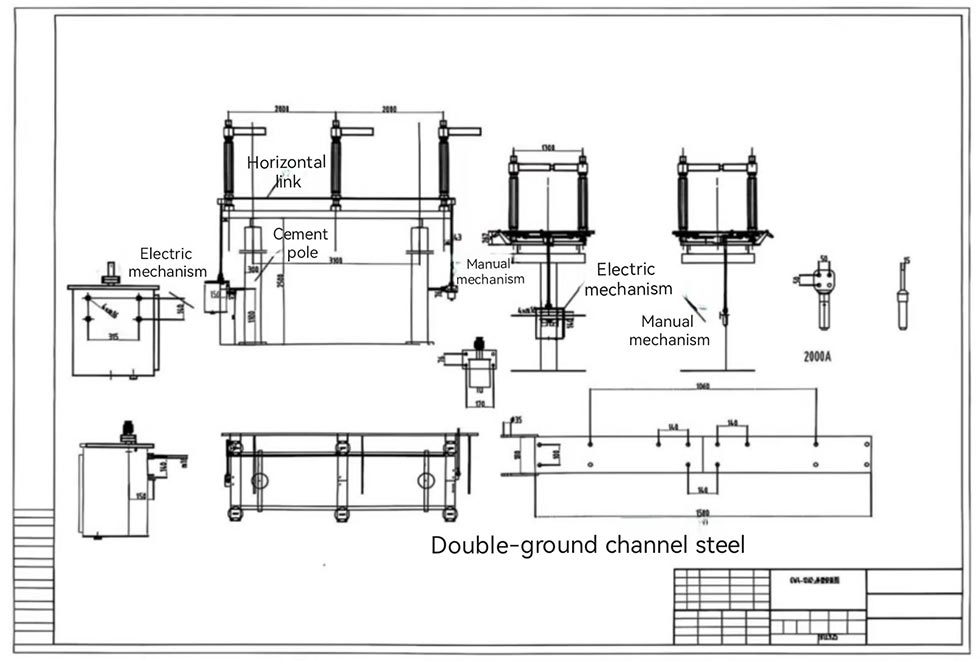

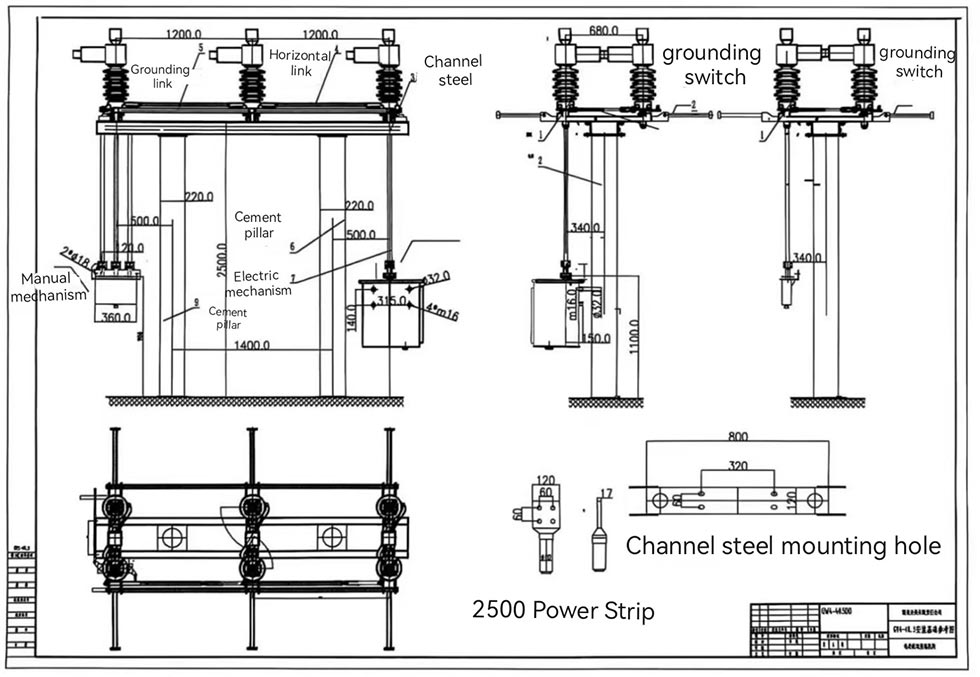

Основная структура продукта

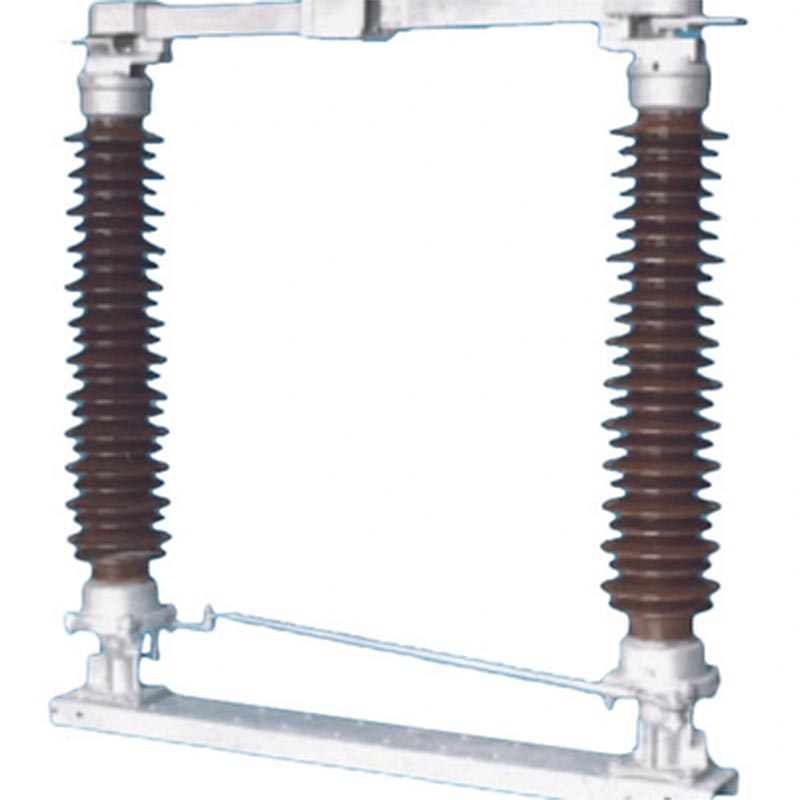

В изолирующем выключателе с ручным приводом для наружного применения используется двухстоечная структура квитирования. Каждая фаза состоит из базы, опорные изоляторы, выходные клеммы и контакты. Два опорных изолятора установлены параллельно друг другу на гнезда подшипников на обоих концах основания и перпендикулярно основанию. Основная проводящая часть вращается примерно 90° с опорными изоляторами. Средний контакт имеет самоочищающуюся вращающуюся структуру, которая удаляет пыль и грязь от контакта во время открытия и закрытия, обеспечивая надежный контакт. Вращающиеся части имеют герметичный, конструкция, не требующая обслуживания, а в компонентах трансмиссии используются штифты из нержавеющей стали и молибдена. дисульфидсодержащие нейлоновые втулки, устойчивые к коррозии и не ржавеющие.

Основные характеристики продукта

1. Высокая надежность

В контактных пальцах используется новый тип высокопрочного, высокопроводящего и высокоэластичного материала. Они полагаются на их собственная эластичность позволяет зажимать контакты, избегая разрушения контактов, вызванного коррозией пружины и тепловым отжигом. Эта структура проводящего компонента получила национальный патент на полезную модель.

2. Адаптивность к суровым условиям

Адаптируется к высоте до 2000 м, температуре окружающей среды от -40 ℃ до +40 ℃, скорости ветра до 34 м/с и сейсмической интенсивности до 8. градусов. Расстояние утечки соответствует требованиям класса III или IV стандарта GB/T5582. Сильная устойчивость к загрязнению и обледенение (толщина льда ≤10 мм).

3. Двойные режимы работы

Поддерживает как ручное, так и электрическое управление, выбираемое по мере необходимости. Ручной механизм прост в эксплуатации, а электрический механизм (тип CJ2) приводится в движение двигателем переменного тока через редуктор, что обеспечивает высокую эффективность и трудосберегающее исполнение.

4. Защитная блокировка

При оснащении заземлителем основная токопроводящая цепь и заземлитель надежно защищены. блокировка, гарантирующая, что заземлитель не сможет замкнуться при замыкании главной цепи, и наоборот, предотвращение случайного срабатывания.

5. Удобная установка и обслуживание.

Междуфазные и вертикальные шатуны имеют зажимную конструкцию, устраняющую необходимость в штифтах и сварка, что обеспечивает высокую эффективность монтажа. Вращающиеся детали не требуют технического обслуживания, что упрощает процедуру осмотры и техническое обслуживание, что снижает долгосрочные эксплуатационные расходы.

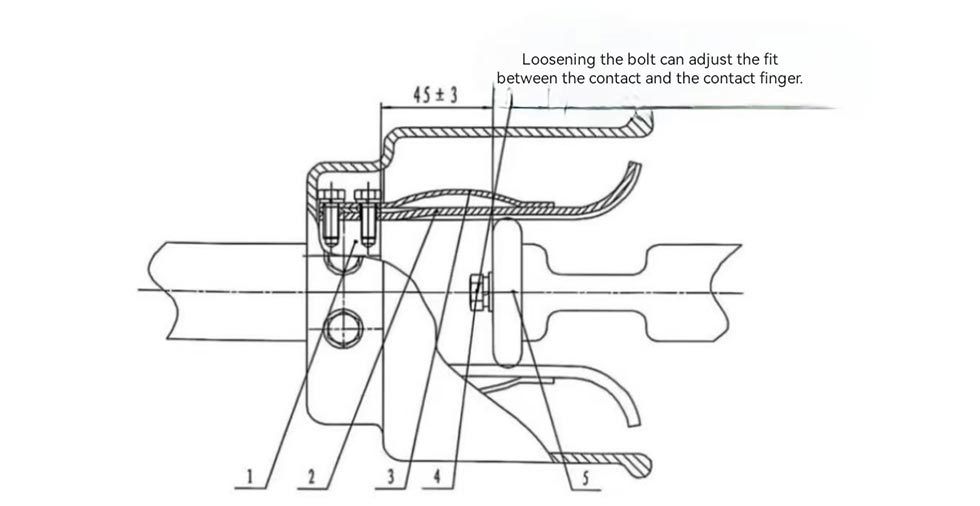

1. Основание для касания пальцем
2. Прикосновение пальца
3. Магнитная замковая пластина.
4. Болт
5. Контакт
Рисунок 2. Принципиальная схема доминирующих точек электрического контакта.

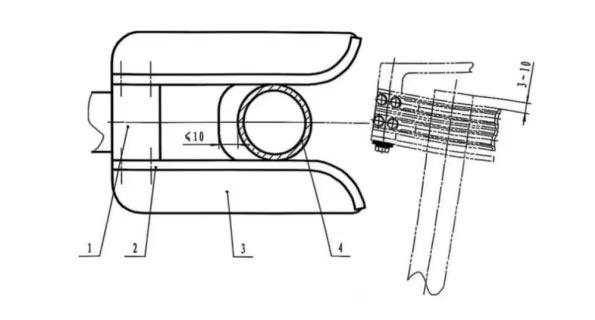

1. Статическая контактная головка шлифовального ножа.
2. Контактный палец
3. Позиционирующая пластина
4. Трубка шлифовального ножа
Рис. 3. Схематическое изображение положения заземляющей трубки и позиционирующей пластины.

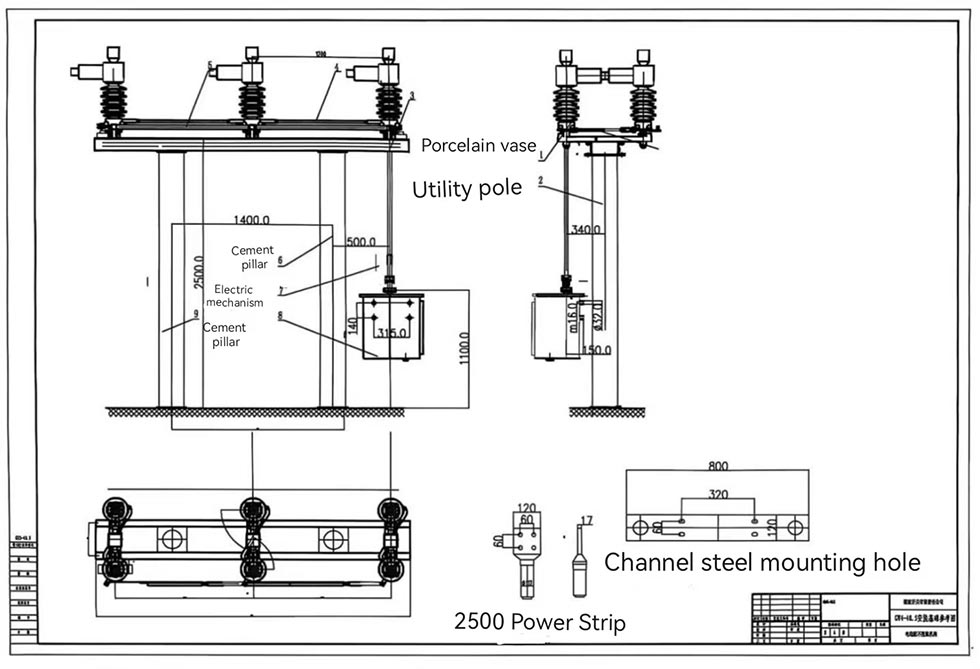

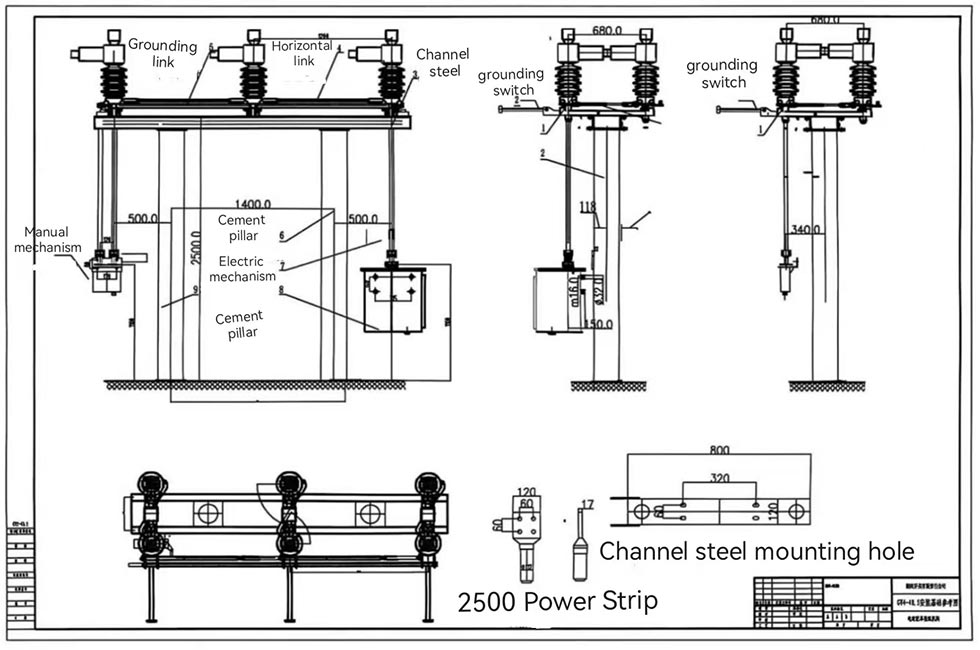

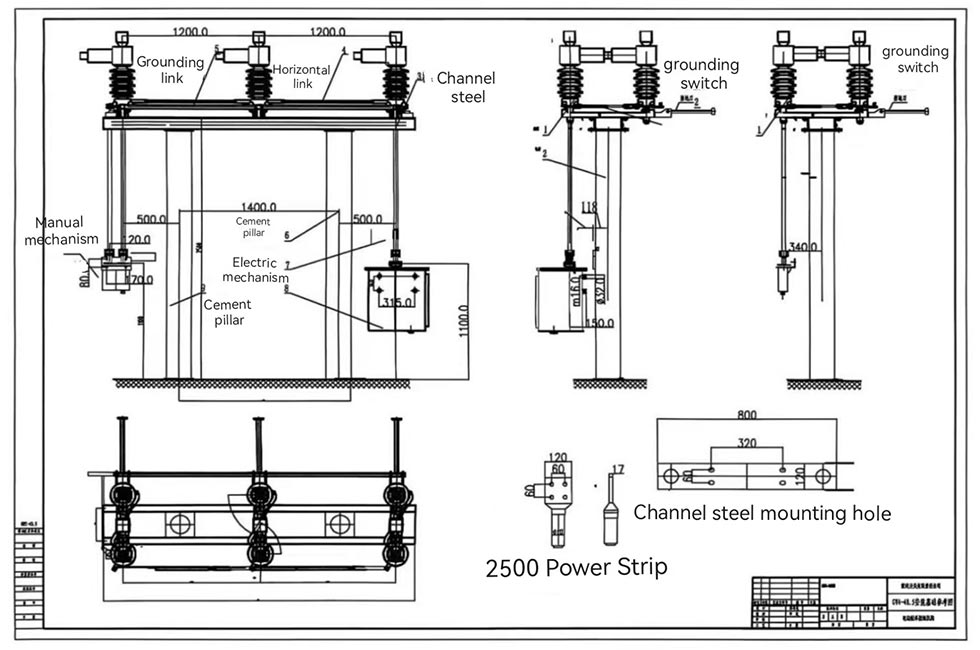

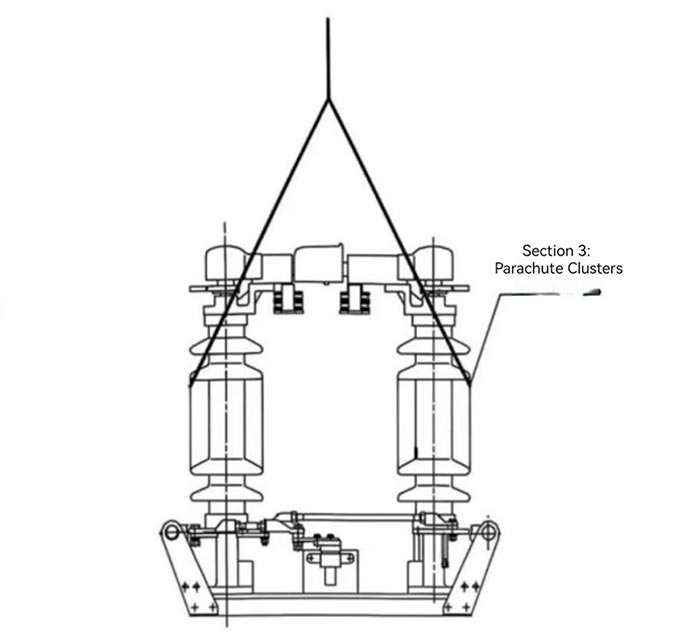

Рисунок 4. Схема подъема

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

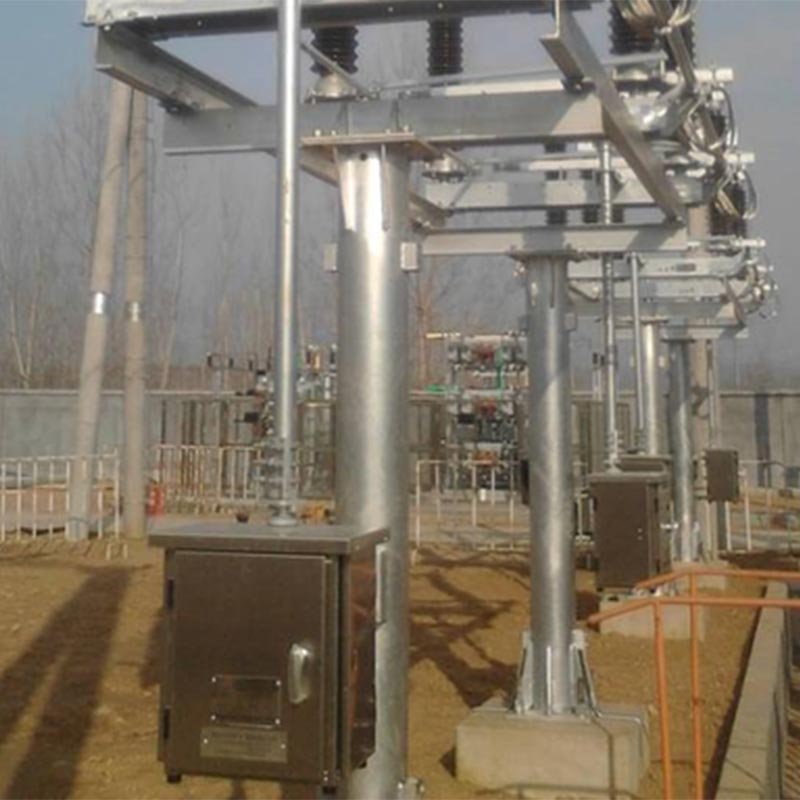

Реальный пример применения

Практический пример: Проект высотной электросети в Западном Китае

Электросетевая компания на западе Китая реализует проект модернизации линии электропередачи 110 кВ. Расположен в Высота над уровнем моря 1800 м, среднегодовая температура на объекте составляет от -15℃ до 25℃, часты сильные ветры и сильный снегопад зимой. В проекте выбраны разъединители Usune GW4(A)-126(D)(W)/1250 (оснащенные CJ2 электрические приводные механизмы и заземлители). За последние три года продукт продемонстрировал отличная адаптируемость к окружающей среде, без повреждения изолятора или перегрева контактов. Открытие и закрытие операции проходят гладко, и он все еще может нормально работать даже при скоплении льда толщиной 8 мм зимой, обеспечивая стабильная работа электросети. Как производитель, компания Usune предоставляла рекомендации по установке на месте и регулярно услуги по сопровождению проекта, заслужившие высокую оценку клиента.

Часто задаваемые вопросы

В1: Что делать, если крутящий момент ручного управления наружным выключателем Usune увеличивается во время использования?

A1: Основная причина увеличения крутящего момента при ручном управлении заключается в том, что смазочное масло во вращающихся частях система трансмиссии высохла, загрязнилась или заржавели шейки вала, что приводит к повышенной передаче сопротивление. Решение: Во-первых, прекратите работу. После подтверждения того, что разъединитель находится в разомкнутом положении и высоковольтную линию заземлить, разобрать вращающиеся части, очистить от скопившейся грязи и ржавчины и нанести необходимое количество смазки. Если проблема не устранена, обратитесь в службу послепродажного обслуживания Usune для получения профессиональный ремонт. Завод в Усуне располагает профессиональным ремонтным персоналом и запасными частями для обеспечения своевременной поддержки.

В2: Можно ли использовать ручной моторизованный изолирующий выключатель Usune Outdoor в зонах с сильной химической коррозией? Если это так, какие меры предосторожности следует принять?

A2: Его можно использовать в зонах с легкой и умеренной химической коррозией. Основные меры предосторожности: 1. Информируйте поставщика о уровень коррозии окружающей среды при заказе. Компания Usune подберет антикоррозионную обработку (например, горячее погружение). оцинковка железобетонных деталей и подбор специальных антикоррозионных изоляторов); 2. Регулярно чистите поверхность изоляторов и токопроводящих частей для удаления агрессивных веществ; 3. Сократите плановый осмотр цикла, уделяя особое внимание проверке состояния контактной поверхности и изолятора, и своевременно заменяйте поврежденные детали. Для В зонах с сильной химической коррозией проконсультируйтесь с техническим отделом Usune для получения индивидуальных решений.

Поставка продукции и послепродажное обслуживание

Каждый наружный изолирующий выключатель Usune с ручным приводом поставляется в комплекте с полным комплектом монтажных принадлежностей и приводной механизм, заказанный клиентом, вместе с сертификатом на продукцию, руководством по установке и эксплуатации, и список аксессуаров. Являясь поставщиком в Китае, Usune имеет комплексную систему производства и послепродажного обслуживания: На фабрике существует строгий процесс проверки качества, чтобы гарантировать, что каждый продукт сертифицирован перед отправкой с завода. завод; Команда послепродажного обслуживания предоставляет рекомендации по установке, отладке, техническому обслуживанию и другим вопросам на месте. услуги, отвечая на потребности клиентов 24 часа в сутки, и стремится предоставлять высококачественную продукцию и внимательное обслуживание клиентов в стране и за рубежом, построение долгосрочных и стабильных отношений сотрудничества.
