Разъединитель высокого напряжения

Высоковольтные разъединители серий Usune GW8 и GW13 для систем заземления нейтрали трансформатора предназначены для высоковольтной установки вне помещений. электрооборудование, специально разработанное для систем заземления нейтрали трансформатора. Подходит для переменного тока 50/60 Гц. Системы доступны с напряжением 40,5 кВ, 72 кВ и 110 кВ. Их основная функция – безопасное переключение состояние подключения нейтрали трансформатора в условиях холостого хода, отвечающее требованиям безопасности для мощности переключение режимов работы системы и обслуживание оборудования.

Модели продуктов и рабочие механизмы

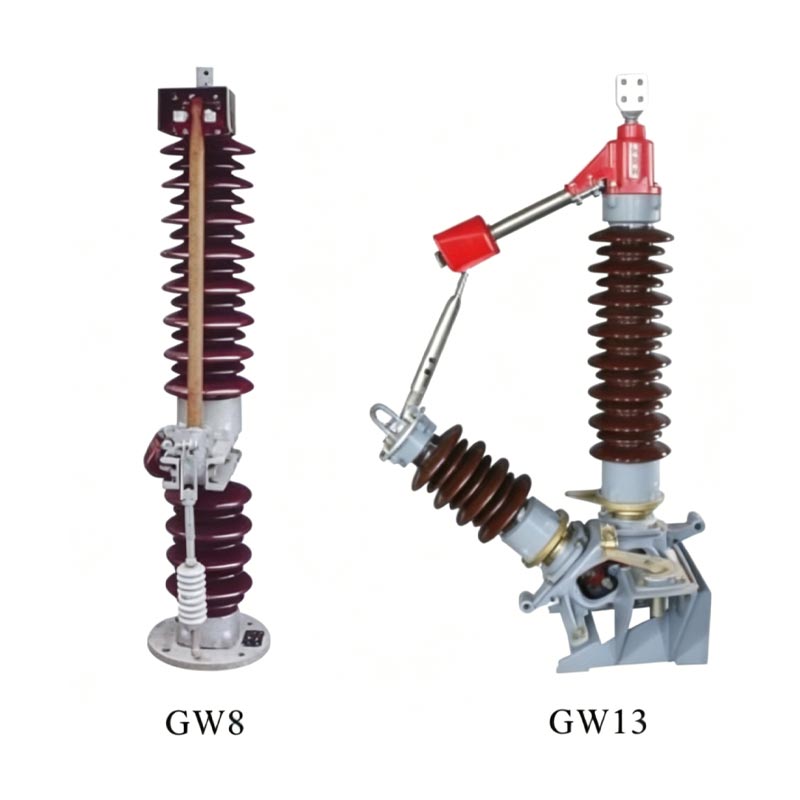

1. Серия GW8: может быть оснащена электрическим приводом типа CJ или ручным приводом типа CS8. подходит для сценариев заземления нейтральной точки на обычных подстанциях.

2. Серия GW13: может быть оснащена электрическим приводом типа CJ или механизмом ручного управления типа CS14. механизм, обеспечивающий более гибкую работу и более высокую надежность.

Структура продукта

Высоковольтные разъединители серии GW8 и GW13 для систем заземления нейтрали трансформатора имеют однополюсный Конструкция, в основном состоящая из корпуса полюса и приводного механизма.

1. Корпус шеста

Включает в себя основание, изолятор стойки, проводящий рычаг, контакты и т. д. Изолятор стойки обеспечивает надежную электрическую изоляция, проводящий рычаг и контакты образуют основную проводящую цепь, а основание обеспечивает стабильность установка.

2. Рабочий механизм

Приводит во вращение проводящий рычаг через рычажный механизм, реализуя размыкающее и закрывающее действие разъединителя. переключатель. Точное позиционирование и стабильная работа обеспечивают четкое и надежное отключение после открытия.

Особенности и преимущества продукта

1. Высокая безопасность

Используются высококачественные изоляционные материалы и прецизионная конструкция контактов, обладающая превосходной прочностью изоляции и дугогасительные характеристики, обеспечивающие безопасное переключение без нагрузки.

2. Гибкая работа

Поддерживает как электрический, так и ручной режимы работы, адаптируясь к автоматическому управлению и ручному управлению на месте. потребности различных сценариев.

3. Сильная адаптация к окружающей среде

Разработан специально для использования на открытом воздухе, устойчив к высоким и низким температурам, влажности, коррозии и загрязнению. подходит для различных суровых условий эксплуатации на открытом воздухе.

4. Стабильная и надежная работа.

Строгий выбор материалов и контроль процесса в сочетании с комплексной системой управления качеством обеспечивают низкий уровень отказов и долгосрочная стабильная работа.

5. Простая структура и удобное обслуживание.

Компактная конструкция, простота установки и обслуживания, эффективное сокращение последующей эксплуатации и технического обслуживания. затраты.

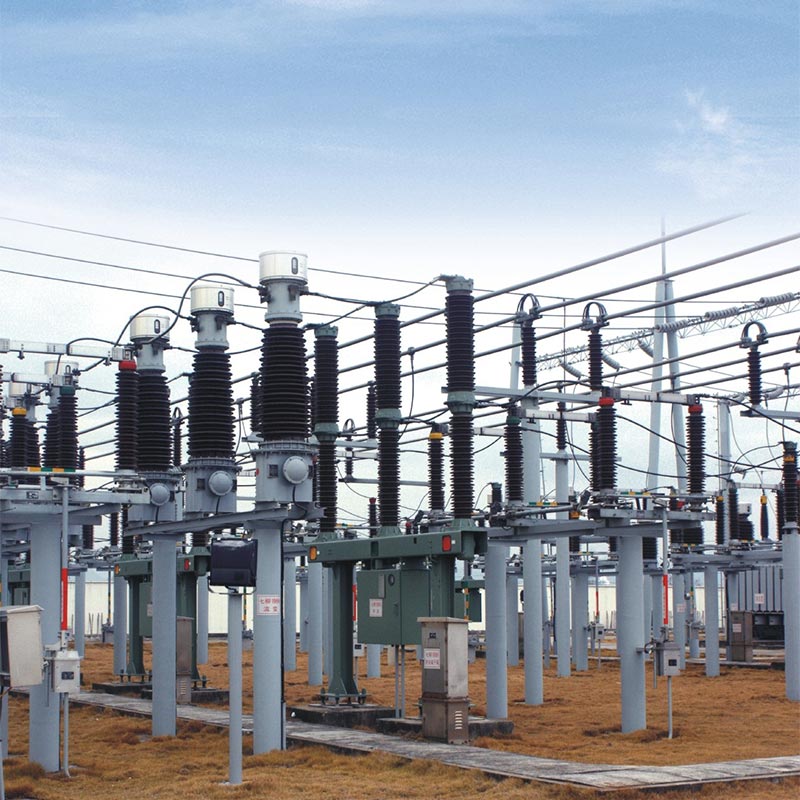

Случай применения

Случай 1: Городская подстанция 220 кВ в Восточном Китае

Центральная городская подстанция 220 кВ в Восточном Китае использует высоковольтный разъединитель Usune GW8-110 кВ для трансформатора. Система нейтрального заземления главного трансформатора. Эта подстанция отвечает за электроснабжение города. центра, требующего чрезвычайно высокой надежности и безопасности оборудования. С момента ввода в эксплуатацию в 2022 году оборудование успешно выполнил тысячи операций переключения нейтральной точки. Во время ежегодного технического обслуживания и сети Регулировка режима работы, его гибкая работа и надежность контактов эффективно обеспечили личная безопасность обслуживающего персонала и стабильная работа электросети.

Пример 2: Подстанция Северо-Западной ветряной электростанции

Крупная ветряная подстанция на северо-западе Китая выбрала высоковольтные разъединители Usune GW13-72 кВ для системы заземления нейтрали трансформатора. В регионе суровые природные условия, с большими перепадами температур, сильными ветрами. и песчаные бури, и большая высота. Продукты серии GW13 отличаются превосходной адаптируемостью к внешним условиям и устойчивостью к коррозии. сопротивление, стабильно работают более трех лет, эффективно сотрудничая с трансформатором ветряной электростанции. система защиты заземления нейтральной точки для обеспечения безопасной и стабильной работы ветроэнергетических установок. системы и бесперебойного подключения электроэнергии к сети.

Основные технические параметры

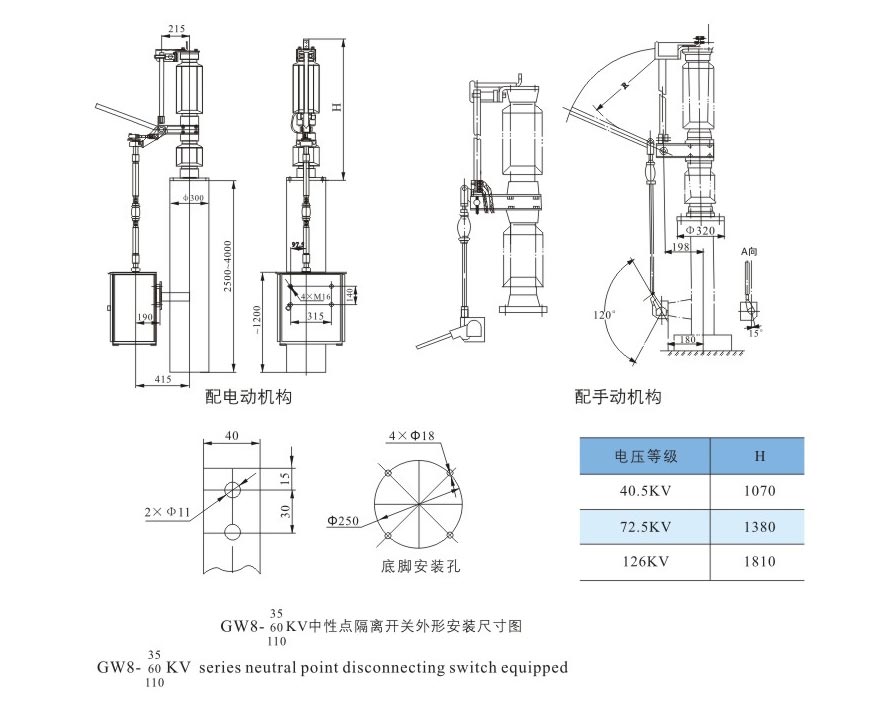

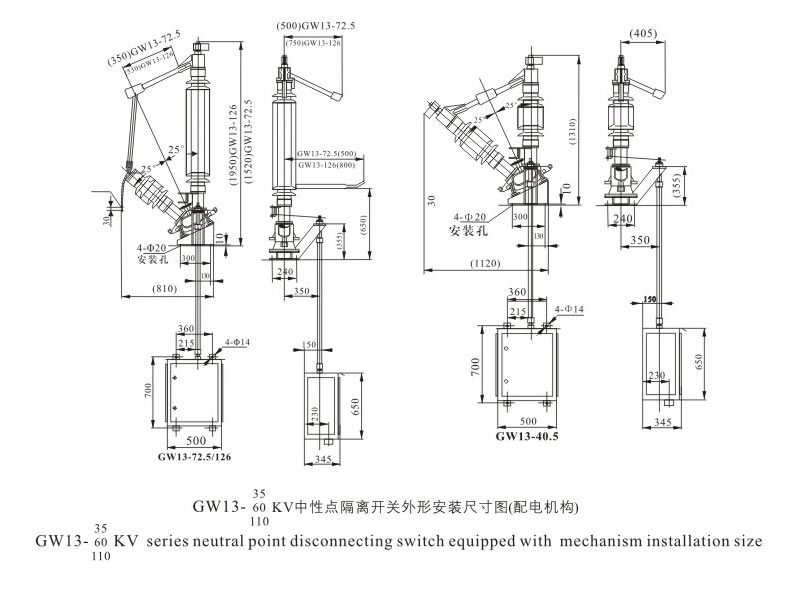

Внешние размеры

Ссылка на проект

Проект запуска ракеты Cas-space

Отчет об испытаниях

Часто задаваемые вопросы

Вопрос 1: Каковы основные различия между разъединителями нейтральной точки серий Usune GW8 и GW13?

Ответ: Основное отличие заключается в соответствующем рабочем механизме и некоторых конструктивных решениях. Серия GW8 оснащен электрическим механизмом типа CJ или ручным механизмом типа CS8; серия GW13 оснащена Электрический механизм типа CJ или ручной механизм типа CS14. Конструктивно он имеет оптимизированный вращающийся контакт. дизайн, обеспечивающий улучшенные возможности самоочистки и лучшую пригодность для суровых условий эксплуатации на открытом воздухе.

Вопрос 2: Можно ли использовать заземляющие выключатели нейтрали Usune в высокогорных и высокотемпературных зонах?

А: Да. Эта серия разработана специально для использования на открытом воздухе и обладает высокой способностью адаптироваться к окружающей среде. Он может работать обычно на высоте ≤1000 м (более высокие высоты могут быть настроены) и при температуре от -40 ℃ до + 40 ℃. Это обладает превосходной влагостойкостью, устойчивостью к загрязнению и коррозионной стойкостью. Специальная антикоррозийная и Противообледенительная обработка может быть обеспечена в соответствии с требованиями пользователя.

Заключение

Трансформаторы серий Usune GW8 и GW13 (высоковольтное отключение для системы заземления нейтрали трансформатора) высококачественная продукция, сочетающая в себе передовые технологии, надежное качество и отличную производительность. Как профессиональный производитель и поставщик в Китае, Usune всегда придерживается принципов качества в первую очередь и прежде всего, предоставляя безопасные, надежные и эффективные решения в области высоковольтного электрооборудования для всего мира. Заказчики энергосистемы. Среди них продукты с заземляющими разъединителями нейтральной точки получили широкое распространение. признание и доверие со стороны заказчиков электроэнергетики благодаря богатому опыту практического применения и комплексное послепродажное обслуживание.
