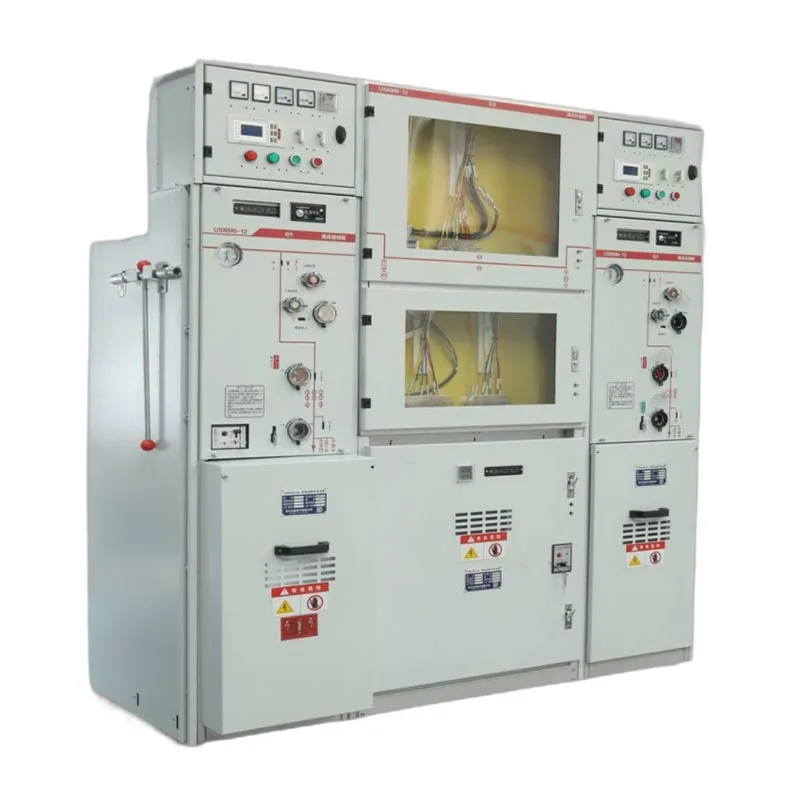

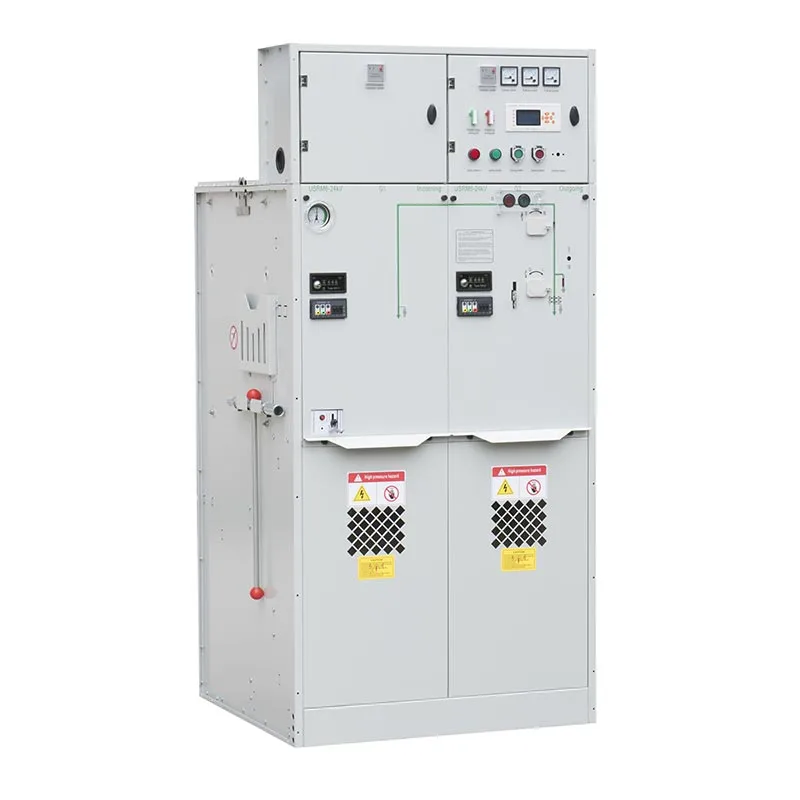

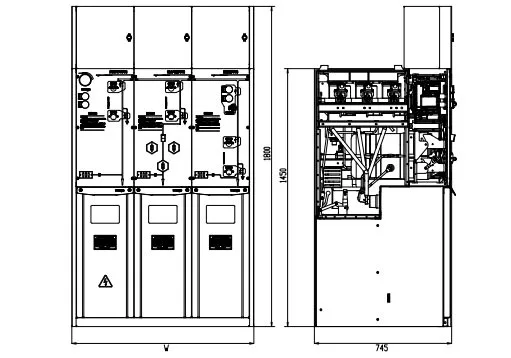

Для покупателей элегазового распределительного устройства кольцевого главного блока RMU 22 кВ ключевыми факторами являются не только характеристики переключения, но и а также то, насколько быстро могут быть обнаружены неисправности, насколько безопасно операторы могут получить доступ к оборудованию и сколько времени занимает техническое обслуживание. требуется на протяжении всего срока службы. Usune удовлетворяет этим требованиям посредством высоковольтной индикации, неисправности индикаторы, защита микрокомпьютера и герметичная газовая система.
RMU может быть оснащен индикаторами замыканий между фазами и между фазами и землей. Как только возникла неисправность, индикатор подает сигнал тревоги, помогая эксплуатационному персоналу определить пораженный участок и определить место неисправности. более эффективно.
Для распределительных сетей, подключенных к центру мониторинга, информация о неисправностях также может передаваться в сервер мониторинга, позволяющий диспетчерской идентифицировать зону неисправности и ее конкретное положение, не полагаясь на полностью при ручном осмотре.
Устройство индикации высокого напряжения обеспечивает визуальное напоминание о необходимости проверки исправности первичной цепи. под напряжением. Он также поддерживает проверку фаз, чтобы помочь операторам подтвердить электрический статус перед работой.
Электрическое блокирующее соединение и связанный с ним магнитный замок могут предотвратить запирание двери кабельного отсека. открыт, в то время как входящий кабель остается под напряжением, обеспечивая дополнительный уровень защиты во время обслуживания.
Опциональное микрокомпьютерное устройство защиты, измерения и управления заменяет традиционное электромагнитное реле. защита с помощью технологии цифрового мониторинга. Его можно использовать для линий, распределительных трансформаторов и других первичных оборудование.
Система может интегрировать функции защиты по току и напряжению, измерения, сигнализации и управления, поддерживая интеллектуальное управление питанием и связь с сетью мониторинга клиента.
| Нет. | Предметы | Единица | Блок выключателя нагрузки | комбинированный блок | Блок автоматического выключателя |
| 1 | Номинальное напряжение | кВ | 24 декабря | 24 декабря | 24 декабря |
| 2 | Номинальная частота | Гц | 50 | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 (зависит от тока предохранителя) | 630 |
| 4 | Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — межфазное, заземление | кВ | 42/65 | 42/65 | 42/65 |
| Номинальный уровень изоляции — 1 мин. Частотно-выдерживаемое напряжение — расстояние изоляции | кВ | 48/79 | 48/79 | 48/79 | |
| Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — управляющая и вспомогательная цепь | кВ | 2/2 | 2/2 | 2/2 | |
| Номинальный уровень изоляции — Выдерживаемое напряжение грозового импульса — Межфазное заземление | кВ | 75/125 | 75/125 | 75/125 | |
| Номинальный уровень изоляции — выдерживаемое грозовое импульсное напряжение — расстояние между изоляцией | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номинальный выдерживаемый ток короткого замыкания | кА/с | 25/4 | —— | 25/4 |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 63 | —— | 63 |
| 7 | Номинальный ток включения короткого замыкания | кА | 63 | Ограничено предохранителем высокого напряжения | 63 |
| 8 | Номинальный ток отключения при коротком замыкании | кА | —— | Ограничено предохранителем высокого напряжения | 25/25 |
| 9 | Номинальный ток передачи | A | —— | 1700/1400 | —— |
| 10 | Номинальный ток отключения активной нагрузки | A | 630 | —— | —— |
| 11 | Номинальный ток отключения в замкнутом контуре | A | 630 | —— | 630 |
| 12 | Механический выключатель нагрузки/выключатель | Время | 10000 | 10000 | 20000 |
| Механический ресурс — разъединитель/заземляющий выключатель | Время | 5000 | 5000 | 5000 | |
| 13 | Сопротивление цепи | мкОм | ≤150 | —— | ≤150 |
| 14 | Номинальное давление зарядки (манометрическое давление 20 ℃) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Годовая относительная скорость утечки газа | % | 0.05 | 0.05 | 0.05 |
| 16 | Степень защиты IP — Шкаф | IP4X | IP4X | IP4X | |
| Степень защиты IP — Бензобак | IP67 | IP67 | IP67 |
При возникновении короткого замыкания между фазами или между фазой и землей индикатор неисправности подает сигнал тревоги. индикация. Персонал технического обслуживания может использовать сигнал для идентификации поврежденного фидера и выявления неисправности. местоположение.
Для проектов, требующих централизованного мониторинга, информация о неисправностях может передаваться в центр мониторинга. Компьютер мониторинга может отображать соответствующий участок и местоположение неисправности, помогая бригадам технического обслуживания сократить время поиска неисправности и более эффективное восстановление мощности.
Основные компоненты элегазового шкафа спроектированы как герметичная система и, как правило, не требуют регулярного техническое обслуживание в течение установленного срока службы при нормальных условиях эксплуатации.
Бензобак изготовлен из нержавеющей стали, обеспечивающей длительную коррозионную стойкость. Механический Рабочие компоненты расположены вне бензобака, что позволяет проводить осмотр, работу и замену компонентов. более удобно, когда требуется обслуживание.
Для установок, подвергающихся сильному воздействию пыли, песка или загрязнений, необходимо проводить периодический осмотр вращающихся механических частей и рекомендованы условия смазки.
В серии USRM6 используется герметичная газовая система, которая не требует специальной газовой проверки при нормальных условиях. условия эксплуатации.
Перед работой необходимо проверить манометр. В нормальных условиях индикатор давления должен оставаться в зеленой операционной зоне. Опорное давление составляет 0,14 МПа, при этом давление газа поддерживается выше 0,135 МПа при 20°C при указанных условиях уплотнения.
Ожидаемый годовой уровень утечки газа составляет менее 0,1%, что обеспечивает долгосрочную эффективность газогерметизации.
Распределительное устройство основного блока Sf6 Gis Rmu 22 кВ разработано в соответствии с требованиями IEC 298 и имеет спроектированную конструкцию. Срок службы более 30 лет при нормальных условиях эксплуатации.
Герметичная конструкция переключателя помогает поддерживать герметичность в течение всего ожидаемого периода обслуживания, уменьшая необходимость в частое техническое обслуживание, связанное с газом, и помощь клиентам в контроле долгосрочных эксплуатационных расходов.
| Ключевое соображение | Усуне 22кВ элегазовый КРУЭ | Обычный RMU |
| Изоляция | элегазовая изоляция | Зависит от конструкции оборудования |
| Обнаружение неисправностей | Опциональная локальная и дистанционная индикация неисправностей | Часто больше полагается на ручную проверку |
| Мониторинг | Доступна цифровая защита и связь | Может потребоваться отдельное оборудование для мониторинга |
| Безопасность | Живая индикация и электрическая/магнитная блокировка | Зависит от конфигурации |
| Обслуживание | Герметичная первичная система с низкими требованиями к техническому обслуживанию. | Требования к техническому обслуживанию различаются |
| Бензобак | Герметичный бак из нержавеющей стали | Зависит от конструкции |
| Срок службы | Рассчитан на более чем 30 лет эксплуатации в нормальных условиях. | Зависит от конструкции продукта и обслуживания |
Распределительное устройство Usune 22kv Sf6 Gis Rmu Ring Main Unit подходит для промышленных распределительных сетей, где фидерам необходима надежная коммутация и быстрая локализация повреждений. Индикаторы неисправностей и цифровые устройства защиты могут помочь команды технического обслуживания более эффективно выявляют аномальные участки.
RMU может быть сконфигурирован с микрокомпьютерными функциями защиты и измерения для распределительных трансформаторов. обеспечение контроля тока и напряжения, функций сигнализации и защиты в сети среднего напряжения.
Для клиентов, разрабатывающих интеллектуальные системы распределения электроэнергии, RMU может подключать защиту, измерение, устранение неисправностей. функции индикации и связи с центральной системой мониторинга, поддерживающие удаленную идентификацию неисправностей и более эффективное управление сетью.
Заказчик использовал распределительное устройство Usune 22 кВ Sf6 Gis Rmu Ring для промышленной кольцевой сети с несколькими входящие и исходящие фидеры. Во время ввода в эксплуатацию заказчик сосредоточился на том, смогут ли операторы быстро определить затронутый фидер при возникновении междуфазного замыкания или замыкания на землю. Встроенный индикатор неисправности предоставил информацию о местных аварийных сигналах, помогая обслуживающему персоналу сузить область неисправности перед выполнением работ. осмотр на месте.
Для применения в распределительных трансформаторах заказчик выбрал RMU с микрокомпьютерной защитой и устройство управления. Система обеспечивала цифровой контроль тока и напряжения, а также защиту и сигнализацию. функции. Заказчик счел такую конфигурацию более удобной для контроля условий работы трансформатора. чем полагаться только на обычную релейную защиту.
Заказчик, которому требуется централизованный мониторинг распределения, подключил индикацию неисправностей RMU и цифровую защиту. функций центра мониторинга. Когда был сгенерирован сигнал неисправности, экран мониторинга мог идентифицировать соответствующий участок неисправности, что позволяет эксплуатационной бригаде определить, где требуется полевая проверка, и повысить эффективность устранения неполадок.
Для клиентов, эксплуатирующих RMU в нормальных условиях эксплуатации, герметичный баллон с элегазом снижает потребность в регулярное внутреннее обслуживание. Клиенты также ценят внешние механические рабочие компоненты, поскольку их можно более удобно проверять или заменять, когда требуется техническое обслуживание.
Чжэцзян Usune Electric Co., Ltd. установила системы менеджмента в соответствии с системой менеджмента качества ISO 9001, ISO Система экологического менеджмента 14001 и Система менеджмента охраны труда и техники безопасности ISO 45001.

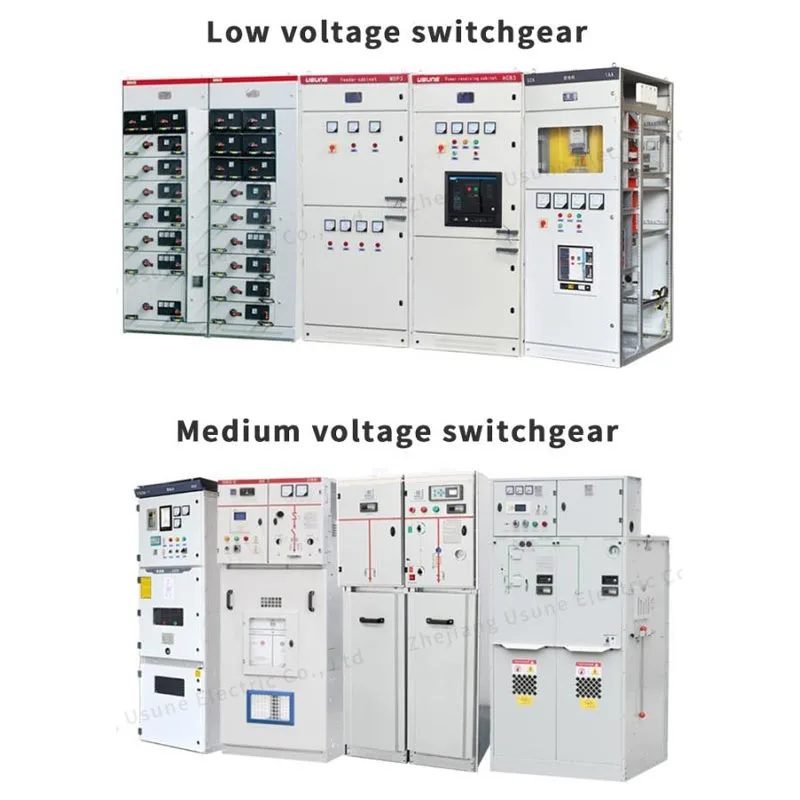

Чтобы удовлетворить различные требования международного рынка, распределительные устройства среднего напряжения Usune прошли соответствующие Стандартные типовые испытания IEC и GB, при этом соответствующие продукты получают сертификацию CE. Эти системы поддерживают последовательную качество производства, тестирование продукции и техническое соответствие для проектов распределения электроэнергии среднего напряжения.
Да. RMU может быть оснащен индикаторами неисправностей, способными обнаруживать междуфазные замыкания и замыкания на землю. и обеспечение местной индикации тревоги.
Да. При наличии соответствующей системы связи и мониторинга информация о неисправностях может передаваться. в центр мониторинга, где можно отобразить затронутый участок и положение неисправности.
При нормальных условиях эксплуатации герметичная система не требует специальной плановой газовой проверки. Перед эксплуатацией манометр следует проверить, и при нормальных условиях он должен оставаться в зеленой зоне.
Серия USRM6 рассчитана на срок службы более 30 лет при нормальных условиях эксплуатации, с ожидаемый годовой уровень утечки газа менее 0,1%.
Usune сочетает в себе герметичную изоляцию SF6, индикацию неисправностей, индикацию частей под напряжением, защитную блокировку, цифровую защита и простота обслуживания в одном решении RMU среднего напряжения, что делает его пригодным для современных кольцевых сетей. сетевые и интеллектуальные распределительные приложения.
