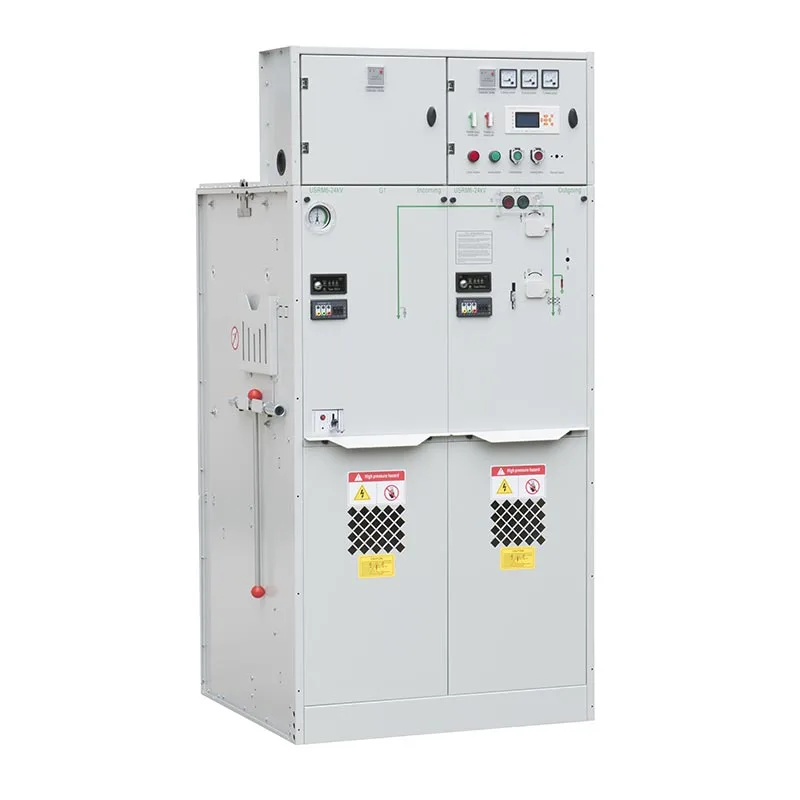

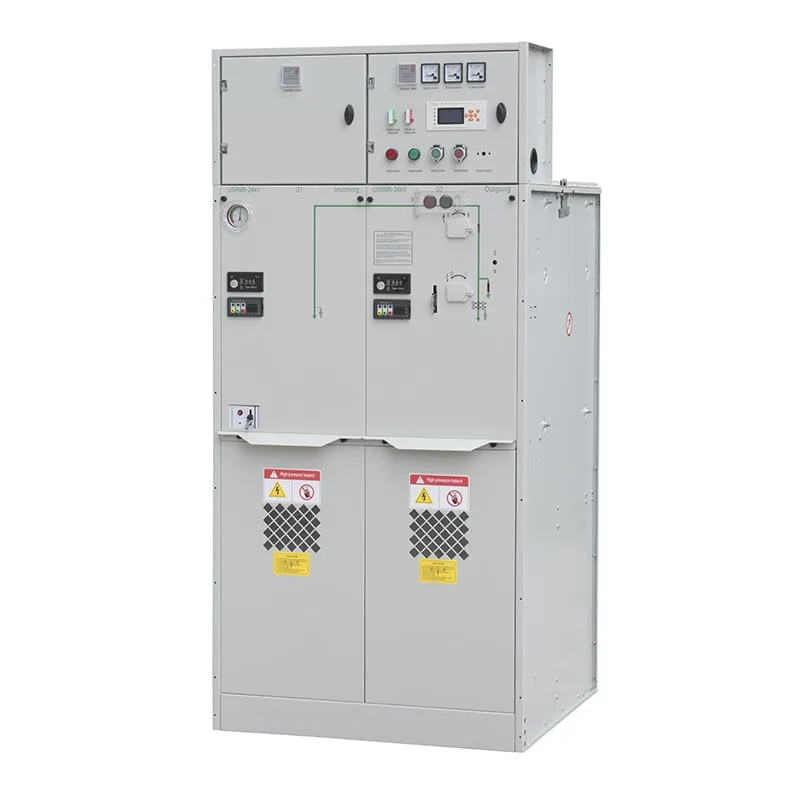

Распределительное устройство Usune 24 кВ с элегазовой изоляцией доступно с различными функциональными блоками, подходящими для конкретного распределения. требования. Блок C представляет собой блок выключателя нагрузки для переключения и управления распределением нагрузки, блок F представляет собой блок нагрузки. Комбинированный блок выключателя-предохранителя для защиты трансформатора и фидера, а блок V представляет собой блок автоматического выключателя для приложения, требующие расширенных функций переключения и защиты.
Благодаря компактной закрытой конструкции, гибкой функциональной конфигурации и надежным изоляционным характеристикам, Usune предоставляет практическое решение для клиентов, стремящихся повысить безопасность распределения электроэнергии при одновременном сокращении затрат на монтаж. пространство.
Герметичная конструкция с элегазовой изоляцией размещает основные электрические компоненты внутри закрытого шкафа, что снижает их воздействие пыли, влажности и внешних загрязнений. Эта компактная конструкция помогает оптимизировать пространство для установки и особенно подходит для подстанций, промышленных предприятий и городских распределительных проектов, где доступное пространство ограничено. ограничено.
Распределительное устройство Usune 24 кВ с элегазовой изоляцией поддерживает различные функциональные конфигурации в зависимости от распределительной сети. требования. В блоке C используется выключатель нагрузки для надежного переключения нагрузки, в блоке F предусмотрен выключатель нагрузки. переключатель с предохранителями для защиты трансформатора и фидера, а в блоке V для приложений используется автоматический выключатель требующие более комплексных возможностей коммутации и защиты.
Распределительное устройство рассчитано на температуру окружающей среды от -40°С до +50°С, при этом среднесуточная температура не выше 35°С. Его можно использовать на высоте до 4000 м, при этом особое внимание следует уделить газовой заправке. давление при установке оборудования выше 1000 м. Для высотных установок окончательная конфигурация должно быть подтверждено Usune в соответствии с фактическими условиями эксплуатации.
Закрытая конструкция помогает снизить влияние загрязнения окружающей среды на внутренние компоненты, что может упростить рутинное управление оборудованием. Это делает распределительное устройство подходящим для клиентов, которым нужна надежная оборудование среднего напряжения с уменьшенной нагрузкой на техническое обслуживание.
Стандартная высота обслуживания — до 4000 м. Если оборудование установлено на высоте более 1000 м, Давление зарядки можно регулировать в соответствии с фактической высотой установки. Для установок свыше 2000 м, особое внимание следует уделить пониженному атмосферному давлению и вытекающим из этого требованиям к изоляции.
Оборудование рассчитано на диапазон температур окружающей среды от -40°С до +50°С, при средней температуре более 24°С. часов, не превышающая 35°C. Широкий диапазон рабочих температур позволяет распределительному устройству работать как в холодных регионах, так и в холодных регионах. применения в жарком климате, когда общие условия проекта соответствуют указанным требованиям.
Относительная влажность рассчитана на условия не более 95% в течение 24 часов и не более 90% в течение суток. ежемесячно. Окружающая среда установки также не должна содержать взрывоопасных или агрессивных газов, которые могут отрицательно повлиять на оборудование.
Распределительное устройство следует устанавливать в местах, где нет взрывоопасных или агрессивных газов, а также мест, где нет сильных ударов и ударов. уровень загрязнения окружающей среды не должен превышать уровень III согласно GB/T 5582. Особые условия эксплуатации. следует сообщить производителю до начала производства, чтобы можно было подобрать соответствующую конфигурацию оборудования. подтверждено.
Блок С предназначен для переключения и управления распределением нагрузки среднего напряжения. Он обеспечивает практическое конфигурация для фидерных и сетевых приложений, где требуется надежное переключение нагрузки без необходимости Устройство защиты на основе автоматического выключателя.
Блок F сочетает в себе выключатель нагрузки с предохранителями для выполнения функций переключения и защиты. Это особенно подходит для фидеров трансформаторов, где требуется компактное оборудование и эффективная защита от короткого замыкания. требуется.
В блоке V используется автоматический выключатель для приложений, требующих более комплексных функций переключения и защиты. Он подходит для распределительных систем среднего напряжения, где требуется координация прерывания цепи и защиты. важные требования.
| Нет. | Предметы | Единица | Блок выключателя нагрузки | комбинированный блок | Блок автоматического выключателя |
| 1 | Номинальное напряжение | кВ | 24 декабря | 24 декабря | 24 декабря |
| 2 | Номинальная частота | Гц | 50 | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 (зависит от тока предохранителя) | 630 |
| 4 | Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — межфазное, заземление | кВ | 42/65 | 42/65 | 42/65 |
| Номинальный уровень изоляции — 1 мин. Частотно-выдерживаемое напряжение — расстояние изоляции | кВ | 48/79 | 48/79 | 48/79 | |
| Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — управляющая и вспомогательная цепь | кВ | 2/2 | 2/2 | 2/2 | |
| Номинальный уровень изоляции — Выдерживаемое напряжение грозового импульса — Межфазное заземление | кВ | 75/125 | 75/125 | 75/125 | |
| Номинальный уровень изоляции — выдерживаемое грозовое импульсное напряжение — расстояние между изоляцией | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номинальный выдерживаемый ток короткого замыкания | кА/с | 25/4 | —— | 25/4 |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 63 | —— | 63 |
| 7 | Номинальный ток включения короткого замыкания | кА | 63 | Ограничено предохранителем высокого напряжения | 63 |
| 8 | Номинальный ток отключения при коротком замыкании | кА | —— | Ограничено предохранителем высокого напряжения | 25/25 |
| 9 | Номинальный ток передачи | A | —— | 1700/1400 | —— |
| 10 | Номинальный ток отключения активной нагрузки | A | 630 | —— | —— |
| 11 | Номинальный ток отключения в замкнутом контуре | A | 630 | —— | 630 |
| 12 | Механический выключатель нагрузки/выключатель | Время | 10000 | 10000 | 20000 |
| Механический ресурс — разъединитель/заземляющий выключатель | Время | 5000 | 5000 | 5000 | |
| 13 | Сопротивление цепи | мкОм | ≤150 | —— | ≤150 |
| 14 | Номинальное давление зарядки (манометрическое давление 20 ℃) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Годовая относительная скорость утечки газа | % | 0.05 | 0.05 | 0.05 |
| 16 | Степень защиты IP — Шкаф | IP4X | IP4X | IP4X | |
| Степень защиты IP — Бензобак | IP67 | IP67 | IP67 |
Распределительное устройство Usune 24 кВ с элегазовой изоляцией может использоваться на промышленных предприятиях, где надежное переключение среднего напряжения и Защита необходима для непрерывного производства. Компактный корпус помогает оптимизировать пространство электрощитового помещения. в то время как конфигурации C, F и V позволяют использовать оборудование с различными фидерами и трансформаторами. требования.
Блоки F и V могут быть сконфигурированы для применения в трансформаторах и фидерах, где функции защиты и переключения должны быть интегрированы в компактную систему среднего напряжения. Закрытая конструкция также помогает защитить внутренние компоненты от загрязнения окружающей среды.
Городские подстанции, коммерческие объекты и инфраструктурные проекты часто предъявляют строгие требования к оборудованию. размер и эксплуатационная надежность. Компактная конструкция распределительного устройства Usune 24 кВ с элегазовой изоляцией делает его пригодным для проекты, где пространство для установки ограничено и требуется надежное распределение среднего напряжения.
Распределительное устройство с элегазовой изоляцией имеет закрытую и компактную конструкцию, обеспечивающую необходимое переключение и защиту. функции, которые можно интегрировать в установку, занимающую меньшую площадь. Традиционные распределительные устройства с воздушной изоляцией в целом требует больших электрических зазоров, что приводит к увеличению требований к пространству.
Закрытая конструкция распределительного устройства Usune с элегазовой изоляцией снижает прямое воздействие на внутренние электрические компоненты. к пыли, влажности и внешним загрязнениям. Традиционное оборудование с воздушной изоляцией в большей степени зависит от окружающую среду установки и может потребовать дополнительной защиты окружающей среды в сложных местах.
Блоки C, F и V позволяют клиентам выбирать различные функции переключения и защиты в соответствии с их потребностями. Требования к распространению. Этот модульный подход обеспечивает большую гибкость, чем использование одного фиксированного распределительного устройства. Конфигурация для различных приложений.
Распределительное устройство Usune 24 кВ с элегазовой изоляцией разработано с учетом применимых китайских стандартов для среднего напряжения. распределительное и электрооборудование, включая GB 3804-2004 для высоковольтных выключателей нагрузки переменного тока, GB 1984-2014 для высоковольтные выключатели переменного тока, GB 16926-2009 для комбинаций выключателя нагрузки переменного тока и предохранителя GB 1985-2014 для высоковольтных разъединителей и заземлителей переменного тока.
Оборудование также соответствует стандарту GB 3906-2006 для распределительных устройств и устройств управления переменного тока в металлическом корпусе на напряжение 3,6–40,5 кВ, GB/T. 11022-2011 для общих технических требований к высоковольтным распределительным устройствам и устройствам управления, GB 4208-2008 для корпуса. защита, GB/T 5582-1993 для уровней загрязнения внешней изоляции и DL/T 404-2007 для распределительных устройств переменного тока в металлическом корпусе. и аппаратура управления.
Другие применимые требования включают GB/T 13384-2008 по техническим условиям механических и электрических изделий, GB/T 13384-2008. 191-2008 для маркировки упаковки и транспортировки и GB 311.1-2012 для координации изоляции высоковольтных передающее и распределительное оборудование. Окончательные применимые стандарты должны быть подтверждены в соответствии с продуктом. конфигурация и целевой рынок.
Распределительные устройства среднего напряжения Usune применяются в промышленных проектах, таких как химические заводы и производство. удобства. Клиенты уделяют особое внимание стабильной работе, компактной установке и надежной защите. герметичная конструкция с газовой изоляцией помогает снизить влияние пыли, влажности и условий окружающей среды, поддерживая долговременная надежность оборудования.
Продукция Usune поставлялась для инфраструктурных и энергетических проектов, включая гидроэлектростанции, нефтяные складские помещения и транспортные проекты. Клиенты ценят гибкую функциональную конфигурацию C, F и V, что позволяет адаптировать распределительное устройство к различным требованиям коммутации, защиты и распределения.
Судя по проектным приложениям, клиенты в первую очередь ценят распределительные устройства Usune за их компактную конструкцию, надежность и надежность. изоляционные характеристики, гибкая конфигурация и низкие требования к техническому обслуживанию. Модульная структура помогает клиенты выбирают подходящие решения в соответствии с различными системами распределения среднего напряжения.
Чжэцзян Usune Electric Co., Ltd. создала комплексную систему управления качеством в соответствии со стандартом качества ISO 9001. Система менеджмента, Система экологического менеджмента ISO 14001 и Менеджмент охраны труда и техники безопасности ISO 45001. Система.
Чтобы удовлетворить различные требования рынка, распределительное устройство Usune с элегазовой изоляцией 24 кВ прошло соответствующий стандартный тип IEC и GB. испытания и получили сертификацию CE. Продукция производится в соответствии со строгими процедурами контроля качества для поддержки надежная работа, безопасность и соответствие требованиям для глобальных приложений распределения электроэнергии среднего напряжения.
Указанный диапазон температур окружающей среды от -40°С до +50°С, при средней температуре за 24 часа не более 35°С.
Установленная относительная влажность – не более 95 % в течение 24 часов и не более 90 % ежемесячно. оборудование должно быть установлено в среде без взрывоопасных или агрессивных газов и в пределах указанных уровень загрязнения.
Да. Функциональные блоки C, F и V могут быть выбраны в соответствии с распределительной сетью клиента, коммутацией и требования защиты. Для особых условий эксплуатации клиенты должны обеспечить соответствующие условия перед заказ, чтобы Usune мог оценить подходящую конфигурацию.
Конструкция изделия соответствует применимым стандартам GB и DL/T, включая требования, касающиеся выключателей нагрузки, автоматические выключатели, комбинации предохранителей, распределительные устройства в металлическом корпусе, защита корпуса, координация изоляции и общие технические требования к распределительным устройствам высокого напряжения.
Чжэцзян Usune Electric Co., Ltd. поставляет электрооборудование среднего напряжения для различного распределения электроэнергии требования. Распределительное устройство с элегазовой изоляцией 24 кВ сочетает в себе компактную закрытую конструкцию с гибкими вариантами C, F и V. функциональные блоки, позволяющие клиентам настраивать оборудование в соответствии с конкретными требованиями сети.
Usune также поддерживает техническую связь для особых условий эксплуатации. Для приложений, требующих высоких высота, экстремальные температуры или другие нестандартные условия окружающей среды, клиенты могут предоставить подробную информацию о проекте перед заказом, чтобы можно было правильно оценить конфигурацию оборудования и рабочие параметры.
