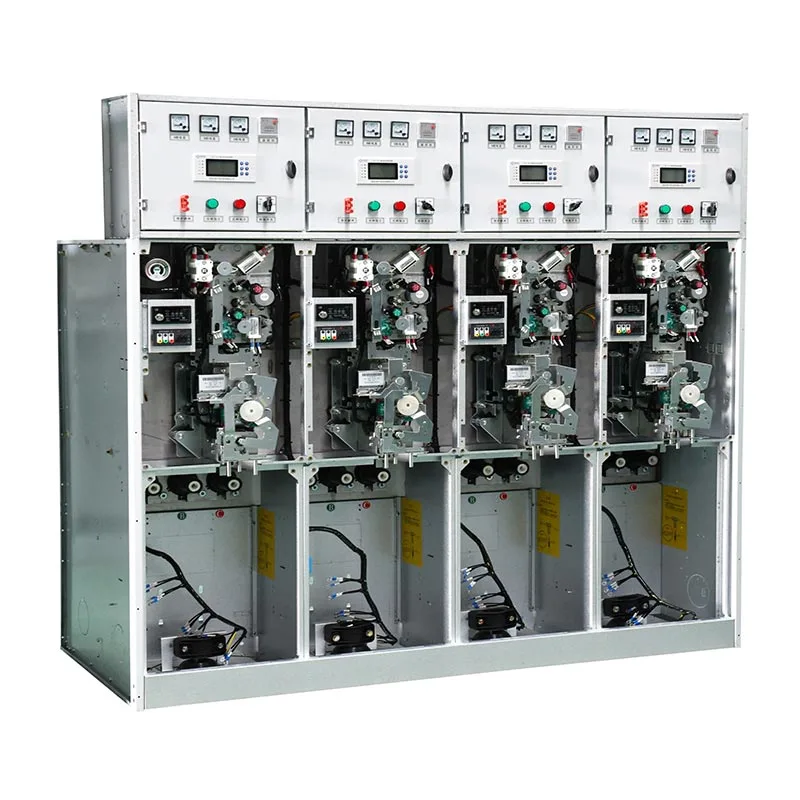

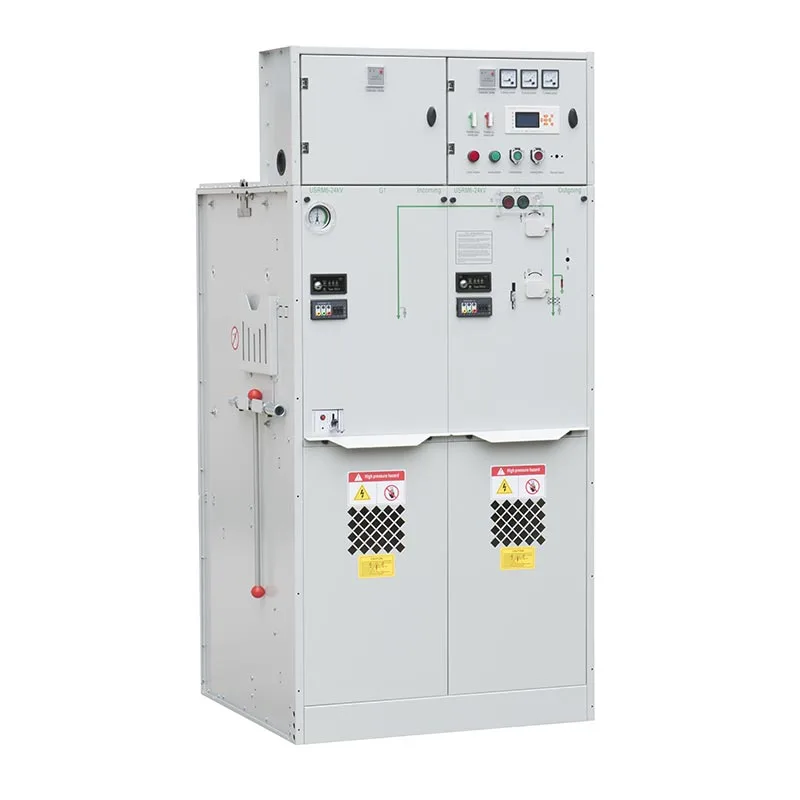

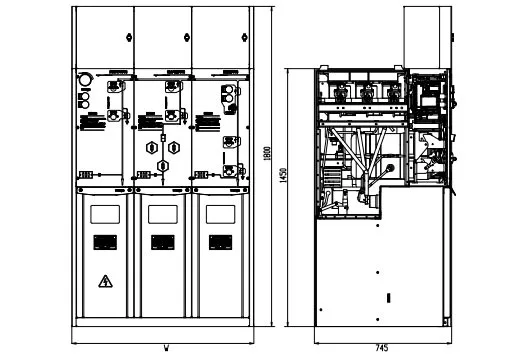

Полностью изолированный и закрытый первичный контур, бензобак из нержавеющей стали со степенью защиты IP67, расширяемая система шин и надежный рабочий механизм, распределительное устройство с элегазовой изоляцией Usune 630A подходит для промышленных предприятий, трансформаторов подстанции, кольцевые сети, коммерческие объекты и инфраструктурные проекты, где компактная установка, безопасность и долгосрочная надежность важны.
Различные проекты распределения электроэнергии требуют разных функций переключения, защиты и измерения. USRM6 Серия позволяет комбинировать модули C, F, V, M и PT в соответствии с фактическим проектом сети. До шести стандартных функциональные блоки могут быть интегрированы в один резервуар с элегазовым газом, а расширяемые блоки могут быть подключены через полностью изолированные и закрытые шинные соединители.
Конфигурация 630A предназначена для распределительных систем среднего напряжения, требующих более высокой силы тока. возможности. Его можно настроить для входящих и отходящих фидеров, трансформаторных соединений, кольцевых сетей и т. д. схемы распределения в соответствии с электрической системой заказчика.
Главная шина и первичные коммутационные компоненты заключены в сварной бензобак из нержавеющей стали со степенью защиты IP67. защита. Эта структура помогает изолировать внутренние электрические компоненты от пыли, попадания воды, конденсата и другие внешние воздействия окружающей среды, что делает распределительное устройство пригодным для установки в сложных условиях.
Первичный контур заключен внутри бензобака и соединен с внешними цепями через изолированные вводы. и полностью изолированные разъемы, уменьшающие прямое воздействие на компоненты, находящиеся под напряжением. Система также включает в себя устройство сброса давления, канал сброса давления и механическую систему блокировки, помогающую снизить эксплуатационные риски и предотвратить неправильные операции переключения.
Usune самостоятельно разрабатывает и проектирует пружинный привод для серии USRM6. Механизм контролируется в ходе процессов проектирования, производства и ввода в эксплуатацию для улучшения механической согласованности, стабильность работы и долгосрочная надежность.
Блок С предназначен для переключения и управления распределением нагрузки. Подходит для входящего и исходящего фидера. приложений и систем кольцевой сети, где требуется надежное переключение нагрузки.
Блок F сочетает в себе выключатель нагрузки с предохранителями для выполнения функций переключения и защиты. Это особенно подходит для фидеров трансформаторов, требующих компактного защитного оборудования.
В блоке V используется автоматический выключатель для приложений, требующих комплексных функций переключения и защиты. Это подходит для фидеров и распределительных точек, где важны прерывание цепи и координация защиты.
Блок М обеспечивает специальную конфигурацию для электрических измерений и измерений. Это может быть интегрирован с другими функциональными модулями для создания полноценной распределительной системы среднего напряжения.
Блок PT предназначен для измерения напряжения на шинах и выполнения соответствующих требований по мониторингу. Его можно комбинировать с другие модули в соответствии с проектом электросистемы.
| Нет. | Предметы | Единица | Блок выключателя нагрузки | комбинированный блок | Блок автоматического выключателя |
| 1 | Номинальное напряжение | кВ | 24 декабря | 24 декабря | 24 декабря |
| 2 | Номинальная частота | Гц | 50 | 50 | 50 |
| 3 | Номинальный ток | A | 630 | 125 (зависит от тока предохранителя) | 630 |
| 4 | Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — межфазное, заземление | кВ | 42/65 | 42/65 | 42/65 |
| Номинальный уровень изоляции — 1 мин. Частотно-выдерживаемое напряжение — расстояние изоляции | кВ | 48/79 | 48/79 | 48/79 | |
| Номинальный уровень изоляции — 1 мин. Частотное выдерживаемое напряжение — управляющая и вспомогательная цепь | кВ | 2/2 | 2/2 | 2/2 | |
| Номинальный уровень изоляции — Выдерживаемое напряжение грозового импульса — Межфазное заземление | кВ | 75/125 | 75/125 | 75/125 | |
| Номинальный уровень изоляции — выдерживаемое грозовое импульсное напряжение — расстояние между изоляцией | кВ | 85/145 | 85/145 | 85/145 | |
| 5 | Номинальный выдерживаемый ток короткого замыкания | кА/с | 25/4 | —— | 25/4 |
| 6 | Номинальный пиковый выдерживаемый ток | кА | 63 | —— | 63 |
| 7 | Номинальный ток включения короткого замыкания | кА | 63 | Ограничено предохранителем высокого напряжения | 63 |
| 8 | Номинальный ток отключения при коротком замыкании | кА | —— | Ограничено предохранителем высокого напряжения | 25/25 |
| 9 | Номинальный ток передачи | A | —— | 1700/1400 | —— |
| 10 | Номинальный ток отключения активной нагрузки | A | 630 | —— | —— |
| 11 | Номинальный ток отключения в замкнутом контуре | A | 630 | —— | 630 |
| 12 | Механический выключатель нагрузки/выключатель | Время | 10000 | 10000 | 20000 |
| Механический ресурс — разъединитель/заземляющий выключатель | Время | 5000 | 5000 | 5000 | |
| 13 | Сопротивление цепи | мкОм | ≤150 | —— | ≤150 |
| 14 | Номинальное давление зарядки (манометрическое давление 20 ℃) | МПа | 0.04 | 0.04 | 0.04 |
| 15 | Годовая относительная скорость утечки газа | % | 0.05 | 0.05 | 0.05 |
| 16 | Степень защиты IP — Шкаф | IP4X | IP4X | IP4X | |
| Степень защиты IP — Бензобак | IP67 | IP67 | IP67 |
Основным преимуществом серии USRM6 является ее способность адаптироваться к различным структурам распределительных сетей. Клиенты можно использовать блоки C для переключения нагрузки, блоки F для защиты трансформатора, блоки V для защиты выключателем. требуются единицы измерения M или PT, если необходимы измерения и измерение напряжения.
Для приложений кольцевой сети различные модули могут быть объединены в главный шкаф кольцевой сети. Когда будущее расширение полностью изолированные и закрытые соединители шин позволяют подключать дополнительные устройства без изменения базовая платформа распределительного устройства.
Бензобак из нержавеющей стали обеспечивает защиту IP67, помогая предотвратить попадание пыли и воды в первичный блок. отсек для оборудования. Закрытая конструкция также обеспечивает кратковременную защиту от затопления и конденсации.
Такая конструкция ценна для промышленных предприятий, подземных подстанций и других мест, где влажность, пыль или загрязнение окружающей среды может повлиять на обычное электрооборудование.
| Ключевое соображение | Распределительное устройство Usune 630A с элегазовой изоляцией | Традиционное распределительное устройство с воздушной изоляцией |
| Первичный контур | Полностью закрытый в бензобаке | Более подвержен воздействию окружающей среды |
| Защита | Бензобак IP67 | Больше зависит от условий установки |
| Конфигурация | Модульная комбинация C/F/V/M/PT | Обычно фиксированная конфигурация шкафа |
| Расширение | Расширяемое изолированное шинное соединение | Может потребоваться дополнительное место для установки |
| Установка | Компактная структура | Обычно требуется больший зазор |
| Экологическая адаптивность | Снижение влияния пыли и влаги | Больше зависит от окружающих условий |
| Безопасность | Закрытый первичный контур и механическая блокировка | Защита зависит от конструкции оборудования |
На заводах с несколькими фидерами и трансформаторными соединениями клиенты могут комбинировать блоки C, F и V в соответствии с различные функции схемы. Модульная структура упрощает конфигурацию системы, а закрытый первичный Схема поддерживает надежную работу в промышленных условиях.
Там, где пространство для установки ограничено, компактная конструкция с элегазовой изоляцией обеспечивает возможность переключения, защиты и измерения. функции, которые необходимо интегрировать на меньшем пространстве. Блоки M и PT могут быть добавлены, если для проекта требуется выделенный функции измерения.
Для приложений кольцевой сети несколько функциональных модулей могут быть объединены в главный шкаф кольцевой сети. расширяемая система шин обеспечивает дополнительную гибкость, когда распределительная сеть требует расширения в будущем.
Заказчик-производитель выбрал распределительное устройство с элегазовой изоляцией Usune 630A для модернизации системы распределения среднего напряжения. Клиент ориентирован на компактную установку, надежную работу и возможность расширения в будущем. После подачи заявки клиент оценил модульную конфигурацию C/F/V/M/PT, которая упростила интеграцию системы и увеличила пространство. использование.
Для проекта кольцевой распределительной сети заказчику требовались гибкие функции переключения и защиты. USRM6 Серия отвечает этим требованиям благодаря расширяемым комбинациям модулей и изолированным шинным соединениям. Клиент признали его стабильную работу, компактный дизайн и удобную возможность расширения системы.
Клиент, работающий в среде с высокой влажностью, выбрал распределительное устройство Usune с элегазовой изоляцией из-за его степени защиты IP67. закрытая конструкция бензобака. Заказчик оценил улучшенную защиту от влаги, конденсата и внешних воздействий. загрязнения, что помогает снизить требования к техническому обслуживанию.
Чжэцзян Usune Electric Co., Ltd. установила системы менеджмента в соответствии с системой менеджмента качества ISO 9001, ISO Система экологического менеджмента 14001 и Система менеджмента охраны труда и техники безопасности ISO 45001.
Чтобы удовлетворить различные требования международного рынка, распределительные устройства среднего напряжения Usune прошли соответствующие Стандартные типовые испытания IEC и GB, при этом соответствующие продукты получают сертификацию CE. Эти сертификаты и качество системы управления поддерживают стабильное качество производства и предоставляют клиентам документацию во время технических работ. оценка и закупка проекта.
Чжэцзян Usune Electric Co., Ltd. сочетает в себе модульную конструкцию распределительного устройства, полностью закрытую газовую изоляцию IP67, гибкость функциональные конфигурации и управление качеством для обеспечения надежных решений по распределению среднего напряжения.
Для клиентов, приобретающих распределительное устройство с элегазовой изоляцией 630А, компания Usune может предоставить подходящие конфигурации. в соответствии с функциями переключения, требованиями защиты, потребностями в измерениях, расположением шин и монтажом. условия. Это позволяет клиентам построить компактную и гибкую систему распределительных устройств с учетом фактической мощности. Требования к распространению.
630А относится к конфигурации номинального тока распределительного устройства. Фактический рабочий ток, уровень напряжения и электрическая конфигурация должна выбираться в соответствии с распределительной системой и проектом заказчика. требования.
Система поддерживает C Блок выключателя нагрузки, F Комбинированный блок выключателя нагрузки + предохранитель, V Блок автоматического выключателя, M Измерительный блок и шинопровод PT. Блок PT. Эти модули можно комбинировать в соответствии с требуемым распределением мощности. функции.
В одном баллоне с элегазовым изоляционным газом можно разместить до шести стандартных модулей. Расширяемые конфигурации также Доступно через полностью изолированные и закрытые соединители шин.
Бензобак имеет степень защиты IP67, что помогает защитить первичный контур от пыли, попадания воды, условия конденсации и кратковременного затопления.
