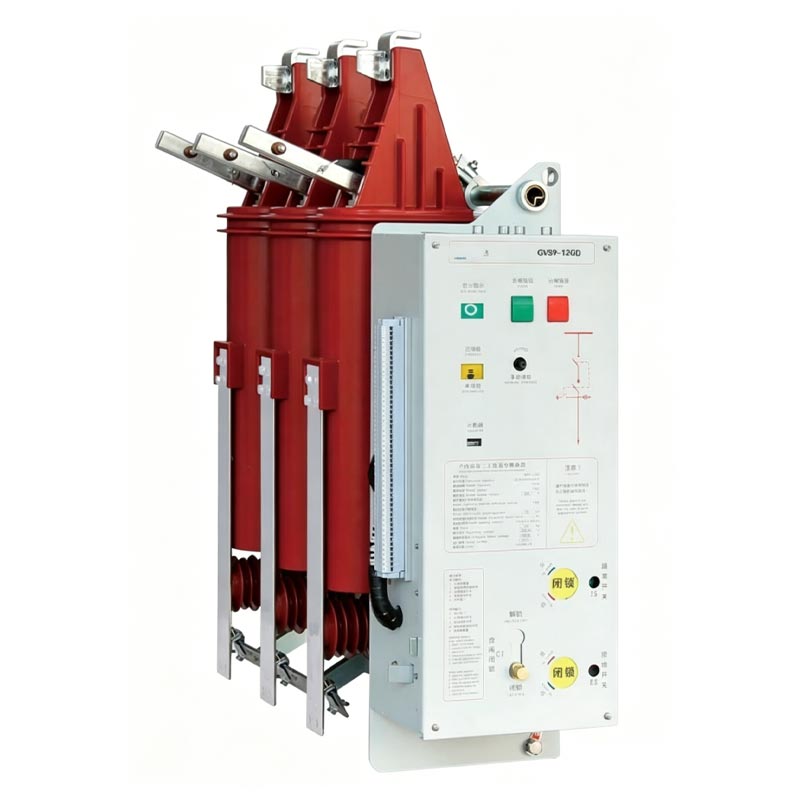

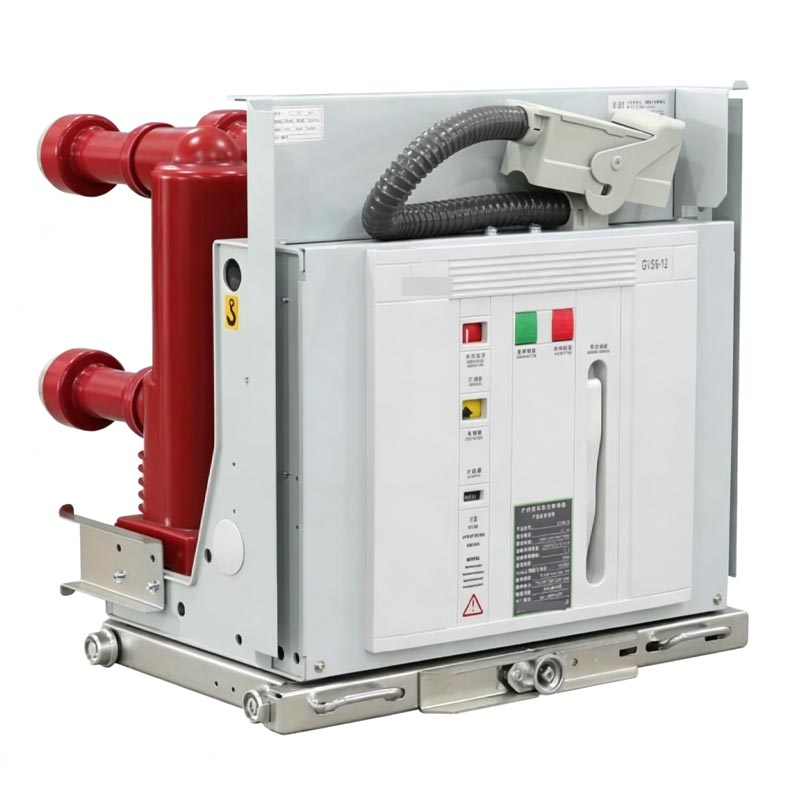

Внутренний вакуумный выключатель высокого напряжения

Внутренний вакуумный выключатель HV представляет собой трехпозиционный вакуумный выключатель высокого напряжения для внутреннего применения, позиционируемый как «безопасный, надежный, эффективный, не требующий обслуживания и адаптируемый ко всем сценариям». Подходит для мощности 3,6-12 кВ. системы, устраняющие болевые точки традиционных автоматических выключателей и служащие основным устройством защиты силовых цепей. сети и промышленное оборудование.

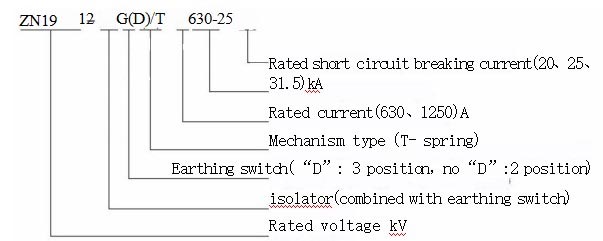

Код товара и его значение

Примечание. Если заземлитель отсутствует, вал заземляющего устройства действует как блокирующий вал, а размеры остаются неизменными.

Основные преимущества

1. Превосходные электромеханические характеристики и длительный срок службы.

Стабильная механическая структура и отличные электрические характеристики. Механический срок службы достигает 3000 циклов для разъединители, 10000 циклов для автоматических выключателей и 3000 циклов для заземлителей. Основная схема использует твердотельные встроенные опоры, улучшая приспособляемость к окружающей среде и надежность изоляции, достигая эксплуатация без обслуживания и снижение затрат на техническое обслуживание.

2. Модульная конструкция и удобное управление.

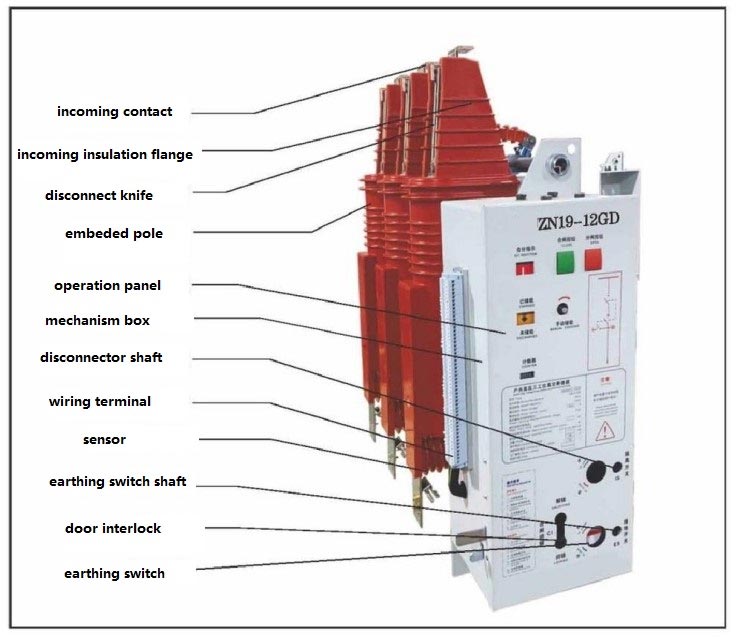

Модульная рама объединяет несколько основных компонентов, обеспечивая миниатюрный дизайн. Рабочий механизм может возможность независимой замены и обслуживания, поддержка ручного управления, накопления энергии переменного/постоянного тока и дистанционного управления, адаптация к различным оперативным потребностям и повышение эффективности.

3. Множественные средства защиты для предотвращения неправильной работы.

Внутренний вакуумный выключатель высокого напряжения оснащен комплексными электромеханическими блокировочными устройствами. разъединитель имеет видимый разрыв после срабатывания, дверца шкафа заблокирована с заземлителем, а отходящая линия оснащена бесконтактным датчиком-индикатором живой линии, комплексно обеспечивающим работоспособность и безопасность оборудования.

4. Универсальные приложения

Он адаптируется к различным типам шкафов и может быть установлен как в прямом, так и в обратном направлении. Подходит для различных нагрузки, он особенно подходит для сценариев, связанных с частыми операциями и множественными токами короткого замыкания. перебои, удовлетворяющие разнообразные потребности в распределении электроэнергии.

Основные технические параметры

Реальный пример применения

Практический пример среднего промышленного и горнодобывающего предприятия в восточном Китае подтверждает практическую ценность продукта. Значение: В системе распределения электроэнергии 10 кВ предприятия изначально использовались традиционные масляные выключатели, которые пострадали из-за высоких потерь, сложного обслуживания и высокой частоты отказов (8%). После замены неисправной цепи ВН Внутренний вакуумный выключатель в 2023 году, работа без технического обслуживания, экономия 30 000 юаней на ежегодном обслуживании. затраты, снижение энергопотребления на 68%, снижение частоты отказов до уровня ниже 1% и обеспечение стабильной работы в течение 18 лет. месяц без сбоев. Это полностью демонстрирует ценность продукта в «снижении затрат, повышении эффективности и безопасность», демонстрируя профессиональные возможности Usune как поставщика.

Инструкции по использованию и обслуживанию продукта

1. Применимые условия эксплуатации.

Внутренний вакуумный выключатель высокого напряжения подходит для помещений с высотой над уровнем моря ≤1000 м и сейсмической интенсивностью ≤8. градусов, без взрывной коррозии или сильной вибрации, со средней дневной влажностью <95% и среднемесячной влажностью. влажность <90%. Для высот свыше 1000м при выборе необходимы профессиональные расчеты.

2. Рабочие процедуры

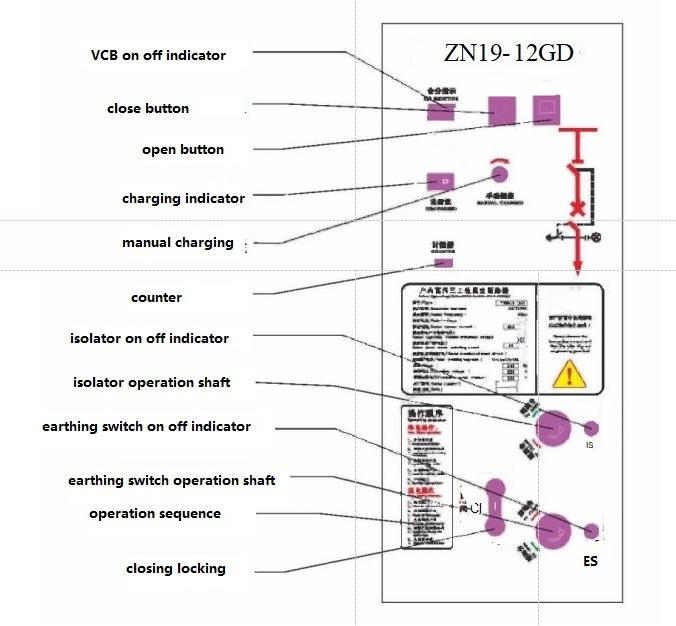

Поддерживает ручное и электрическое управление. Для ручного управления требуется специальная ручка для хранения энергии. хранение перед включением и отключением выключателя; электрический режим требует подключения к вторичному источнику питания питание, накопление энергии и управление с помощью кнопок управления. Разъединитель размыкается по часовой стрелке и замыкается. против часовой стрелки. Дверца шкафа и заземлитель заблокированы в целях безопасности.

3. Требования к техническому обслуживанию

Весь блок не требует обслуживания; Вакуумный прерыватель следует проверять только в случае внешних повреждений. подозреваю. Приводной механизм требует регулярного осмотра, а внешнюю поверхность следует очищать через 5 лет эксплуатации. эксплуатации или после технического обслуживания. Техническое обслуживание должно выполняться квалифицированным персоналом; вспомогательный источник питания следует отключить в первую очередь.

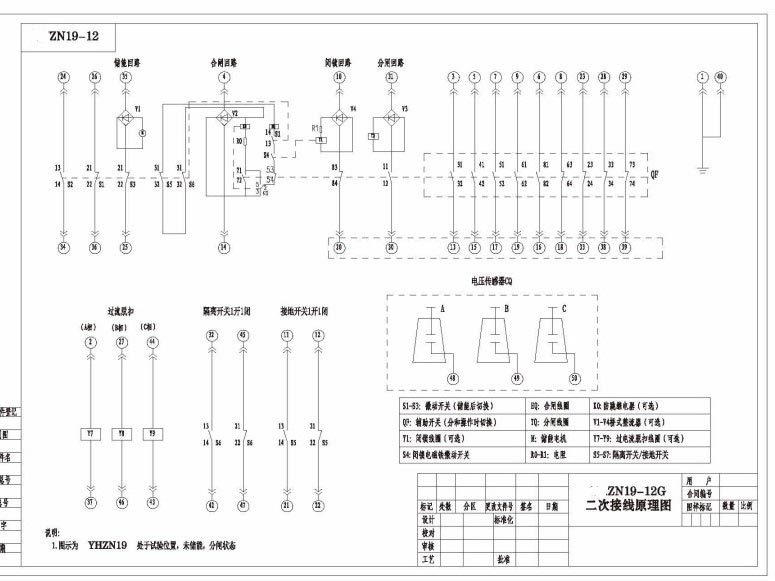

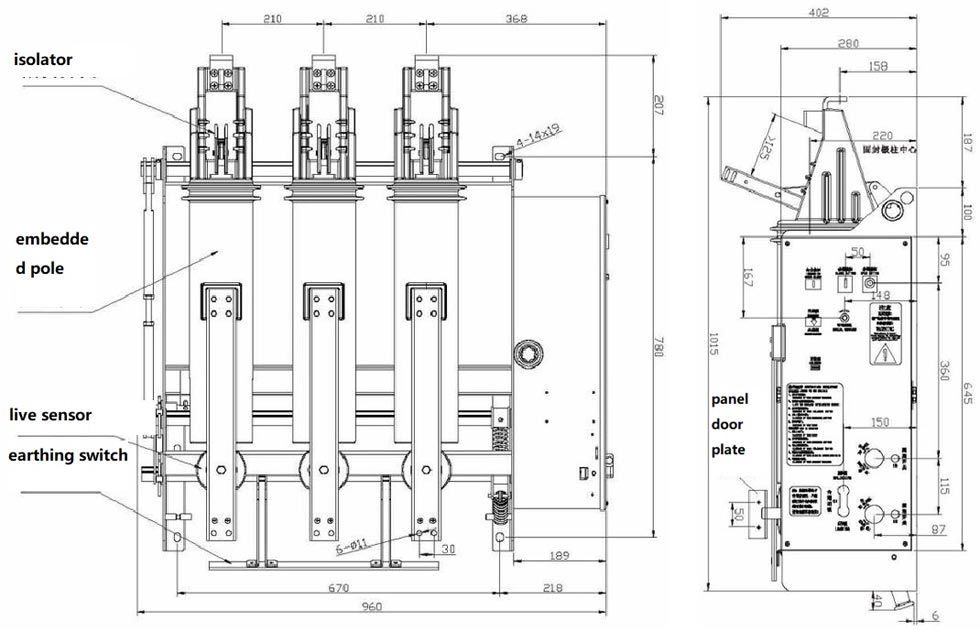

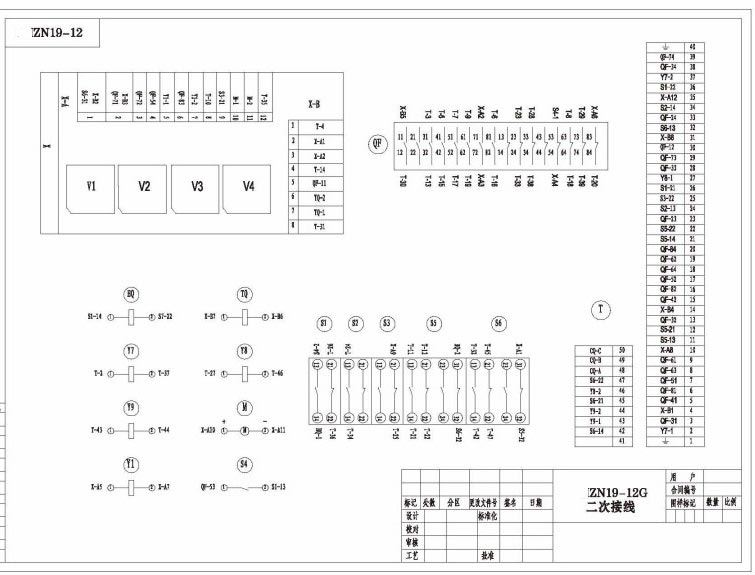

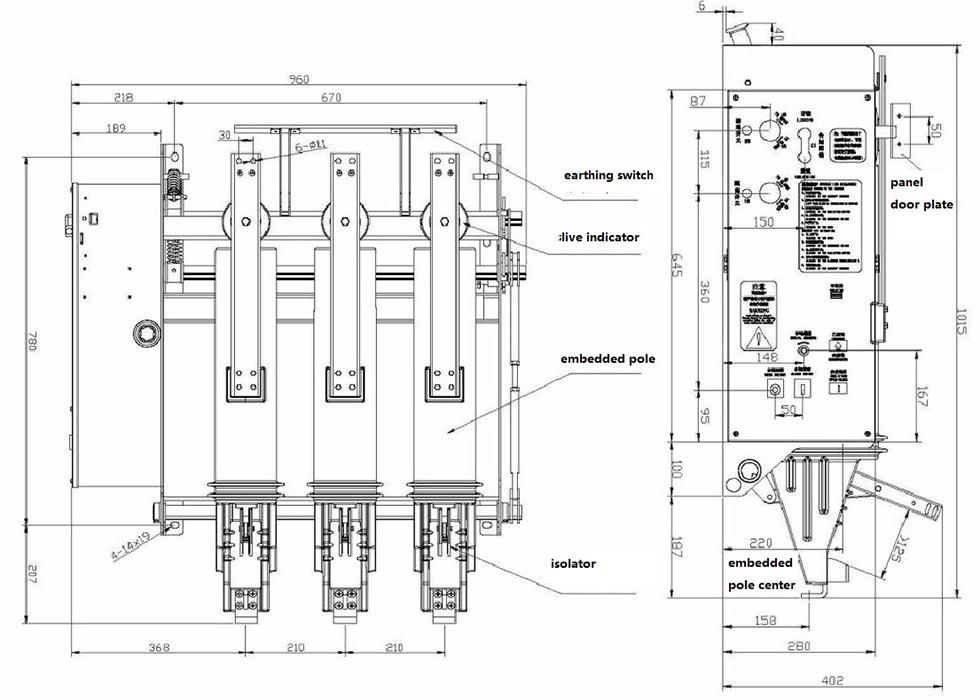

Внешний размер и схема подключения

ЗН19-12ГД/(1250)-(31,5) инверсионная установка

ЗН19-12ГД/(1250)-(31,5) обычная установка

Гарантия бренда и преимущества партнерства

Как профессиональный производитель, Usune располагает современной фабрикой. Наш высоковольтный вакуумный выключатель для внутреннего применения проходит строгие эксплуатационные испытания и испытания на механическую обкатку перед отправкой с завода; упаковка и транспортировка стандартизированы, чтобы гарантировать, что оборудование будет доставлено в хорошем состоянии. Являясь высококачественным отечественным поставщиком в Китае, Usune предоставляет индивидуальные решения, комплексное послепродажное обслуживание и быструю доставку. Наша продукция экспортируется за границу, что делает нас предпочтительным выбором в отрасли благодаря нашему превосходному качеству, и мы постоянно предоставляем пользователям надежные решения по распределению электроэнергии.
