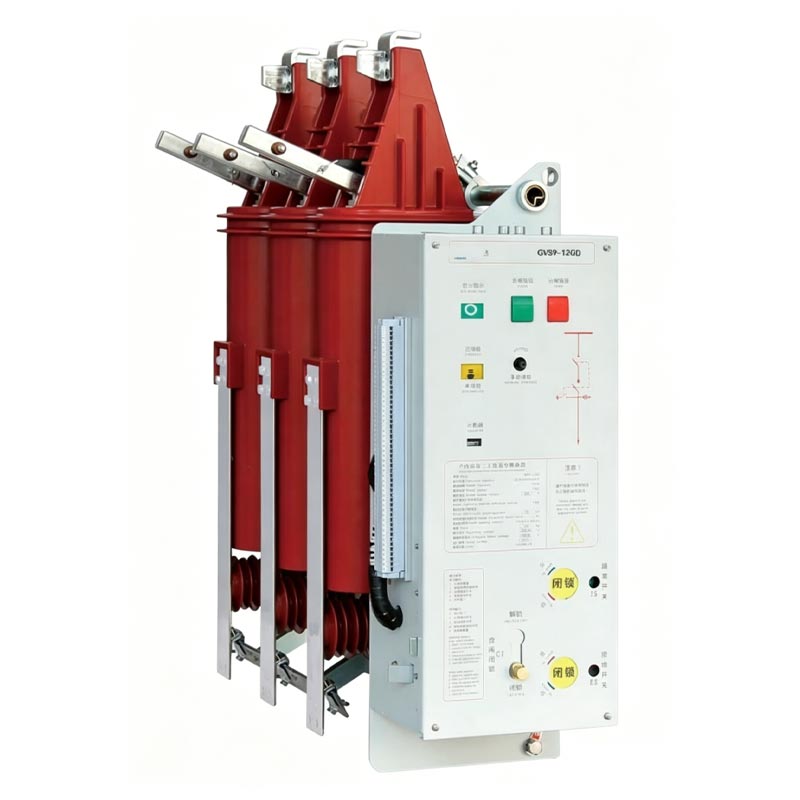

Вакуумный выключатель бокового типа

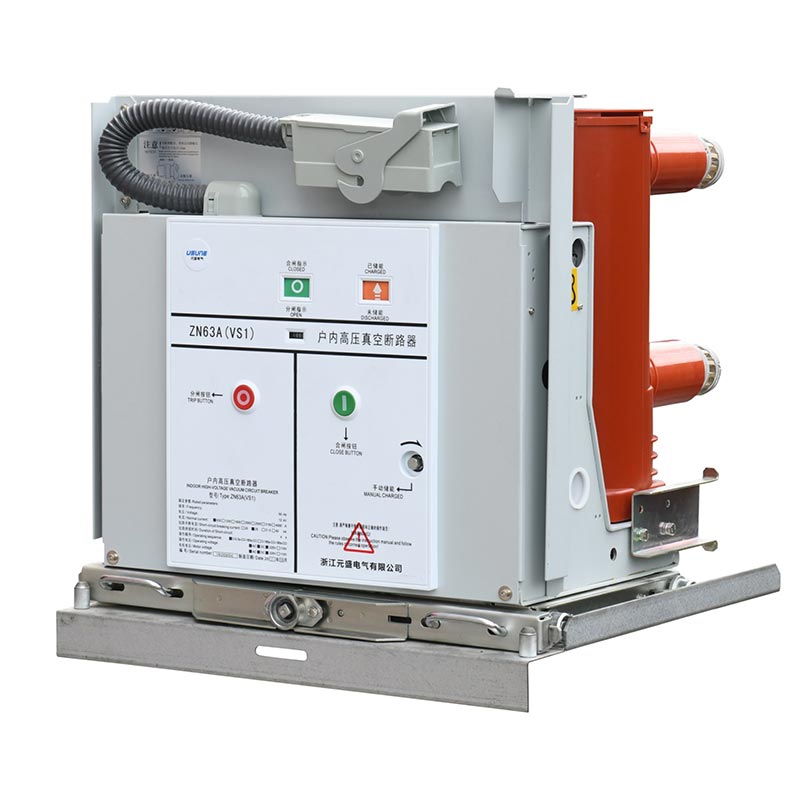

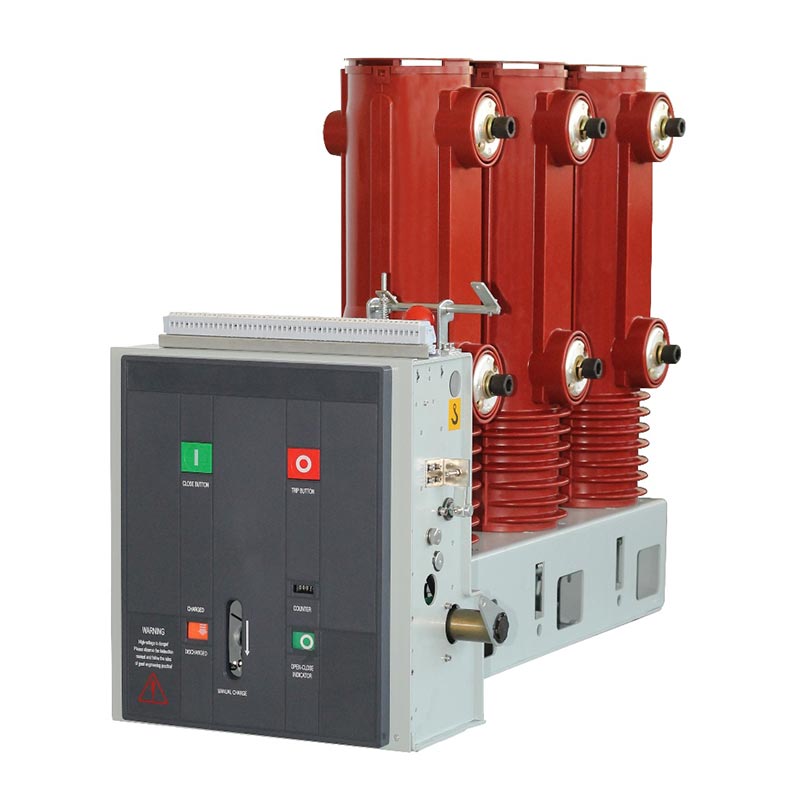

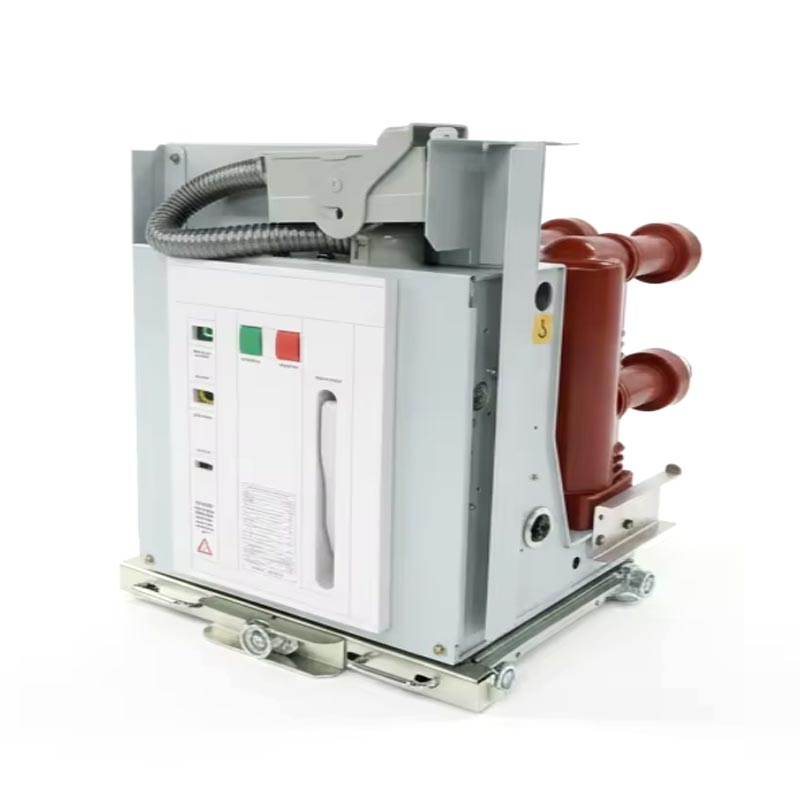

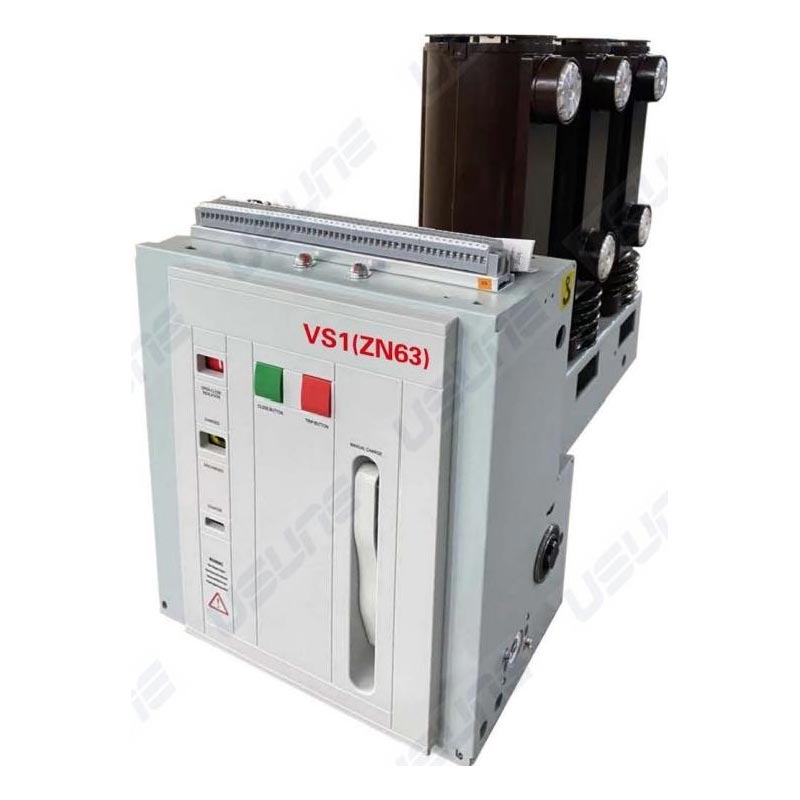

Вакуумный выключатель бокового типа Usune представляет собой высоковольтное распределительное устройство внутреннего монтажа, разделенное на две основные части. серии: ВС1(ЗН63)-12 и ВС1-24. Он в основном используется в трехфазных энергосистемах напряжением 12, 24 и 36 кВ, обеспечивая обязанности по защите и управлению электросетевым оборудованием, энергосистемами промышленных и горнодобывающих предприятий. Используя передовую технологию вакуумного гашения дуги, он отличается высокой скоростью гашения дуги, небольшим размером, длительным сроком службы. срок службы и низкие затраты на техническое обслуживание, что делает его незаменимым основным устройством в современной передаче энергии и системы распределения.

Основные преимущества:

1. Многолетний опыт применения в области передачи и распределения электроэнергии, широко используемый в промышленности и горнодобывающей промышленности. предприятия, электростанции, городские и сельские электросети, получив широкое признание пользователей благодаря своей стабильной производительность и надежная работа.

2. Независимо разработан профессиональной командой исследований и разработок Usune, имеет боковую конструкцию, которая объединяет пружинный приводной механизм с корпусом выключателя, оптимизирующий общую конструкцию; вакуумный прерыватель использует изолирующий цилиндр из эпоксидной смолы, полученный методом APG, обеспечивающий превосходные характеристики утечки и экологичность. адаптивность.

3. Строго соответствует GB/T1984-2014 «Высоковольтные выключатели», JB3855-1996 «Высокое напряжение в помещении 3,6 ~ 40,5 кВ». Вакуумные автоматические выключатели», DL/T403-2000 «Технические условия заказа вакуумных выключателей 12–40,5 кВ» и IEC62271-100:2008 международным стандартам и прошел множество авторитетных испытаний и сертификаций.

4. Являясь профессиональным производителем высоковольтного электрооборудования в Китае, компания Usune имеет стандартизированную заводе-производителе, и каждый автоматический выключатель перед отправкой с завода проходит строгие испытания. Как надежный Поставщик, он обеспечивает комплексное послепродажное обслуживание и техническую поддержку, устраняя любые проблемы для пользователей.

Характеристики продукта и технические параметры

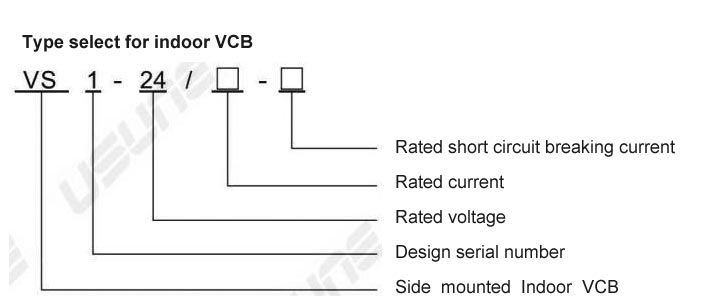

Вакуумный автоматический выключатель бокового типа Usune предлагает полный спектр технических характеристик и стабильную работу. Главный Технические параметры (принимая за основу серию ВС1(ЗН63)-24) показаны в таблице ниже:

Структура и функции

1. Общая структура

Приводной механизм и дугогасительная камера представляют собой единую конструкцию, основная часть которой токопроводящая цепь трехфазного напольного типа. Вакуумная дугогасительная камера расположена продольно. установлен внутри трубчатого изолирующего цилиндра из эпоксидной смолы, обработанного ПНГ, что обеспечивает превосходные характеристики утечки, снижение скопления пыли на поверхности дугогасительной камеры, избежание влияния внешних факторов, обеспечение хорошей изоляции даже во влажных и сильно загрязненных средах. Серия ВС1-12 представляет собой стационарную установку. тип, подходит для стационарного распределительного устройства и может использоваться независимо или применяться для источника питания кольцевой сети, коробчатого типа трансформатор и другие системы.

2. Рабочий механизм

Вакуумный автоматический выключатель бокового типа использует плоский пружинный механизм, поддерживающий как ручное, так и ручное управление. накопитель электрической энергии. Рабочий двигатель расположен в переднем шкафу дугогасительной камеры, разделен на пять монтажных отсеков, в каждом из которых размещены компоненты хранения, передачи, отключения и буфера энергии. Интегрированная конструкция дугогасительной камеры и рабочего механизма обеспечивает высокую степень согласования. между эксплуатационными характеристиками и требованиями к открытию и закрытию дугогасительной камеры, что снижает промежуточные этапы, снижение энергопотребления и шума, а также улучшение работы выключателя. надежность.

Среда применения

Вакуумный автоматический выключатель бокового типа подходит для использования внутри помещений и должен соответствовать следующим требованиям: требования: температура окружающей среды от -15℃ до +40℃; Среднесуточная относительная влажность ≤95%, среднемесячная ≤90%; высота ≤1000м; сейсмическая интенсивность ≤8 градусов; и отсутствие значительного количества пыли, агрессивных газов или других загрязнений. Примечание: Для приложений, превышающих эти требования, требуется индивидуальная настройка после предварительной консультации с производитель.

Монтаж и ввод в эксплуатацию

Перед отправкой с завода вакуумные выключатели бокового типа проходят строгие испытания. Прежде чем подавать питание на Первичный контур необходимо выполнить следующие приготовления:

1. Проверьте оборудование на предмет повреждений; в случае повреждения прекратите его использование.
2. Очистите изоляционную поверхность от загрязнений.
3. Вручную управляйте функциями накопления энергии и открытия/закрытия, следя за тем, чтобы состояние было нормальным.
4. Работайте, используя работающий источник питания, проверяя, что состояние нормальное.
5. Выдвиньте/втяните автоматический выключатель с ручной тележкой в соответствии со спецификациями и убедитесь, что положение Индикатор в норме после достижения правильного положения.

Примечание. При использовании устройства блокировки закрытия необходимо подключить питание, чтобы разблокировать его перед закрытием.

Практический пример применения

Практический пример: применение на крупном промышленном и горнодобывающем предприятии в Китае

Крупное металлургическое предприятие в Китае имеет сложную энергосистему с высокими требованиями к работе оборудования. контроль частоты и тока короткого замыкания. После сравнения нескольких поставщиков серия Usune VS1(ZN63)-24 Автоматический выключатель был выбран в качестве устройства защиты активной зоны системы распределения электроэнергии. Поскольку его сдан в эксплуатацию в 2024 году, система стабильно проработала более 12 месяцев без каких-либо сбоев, успешно справляясь три неисправности короткого замыкания, эффективно защищающие оборудование и предотвращающие потери электроэнергии. Компания высоко признает производительность продукта, а также услуги по установке и вводу в эксплуатацию, предоставленные производителем.

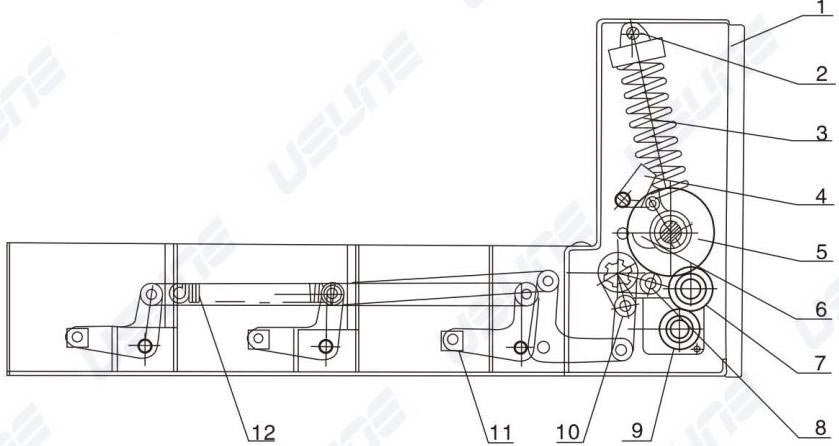

1. Распределительная коробка
2. Решетчатый болт
3. Закрывающая пружина
4. Закрытие фитингов
5. Принцип внутренней электропроводки.
6. Кулачковый механизм/работа механизма
7. Механизм передачи зубчатого колеса.
8. Рычаг входного соединения
9. Заряженный мотор
10. Четырехрычажный механизм передачи.
11. Блок трансмиссии
12. Механизм отключения.

Обязательства поставщика и производителя: Usune, как профессиональный производитель высоковольтного электрооборудования в Китай имеет стандартизированную фабрику и профессиональную команду по исследованиям и разработкам, производству и послепродажному обслуживанию. Как надежный Поставщик, мы придерживаемся принципа «качество прежде всего, клиент прежде всего», строго контролируя все аспекты производство для обеспечения соответствия продукции стандартам и потребностям пользователей; мы предоставляем комплексное послепродажное обслуживание, включая руководство по установке на месте, ввод в эксплуатацию, техническое обслуживание и техническое обучение, а также постоянное внедрение инноваций и оптимизировать нашу продукцию для поддержки развития отрасли передачи и распределения электроэнергии.
